Beninca DU.IT24NVE – podzemni 24V motor za krilnu kapiju

Beninca DU.IT24NVE – podzemni 24V motor za krilnu kapiju – opis proizvoda

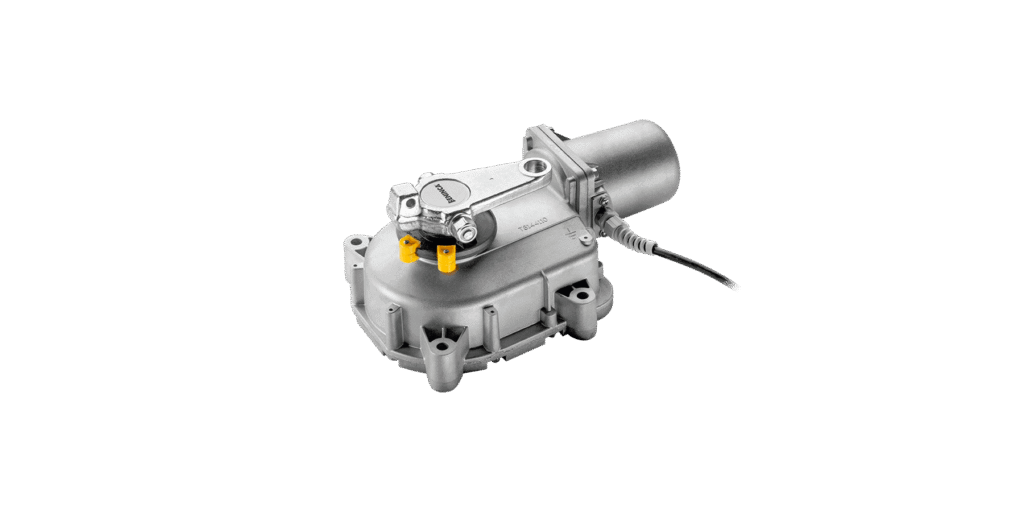

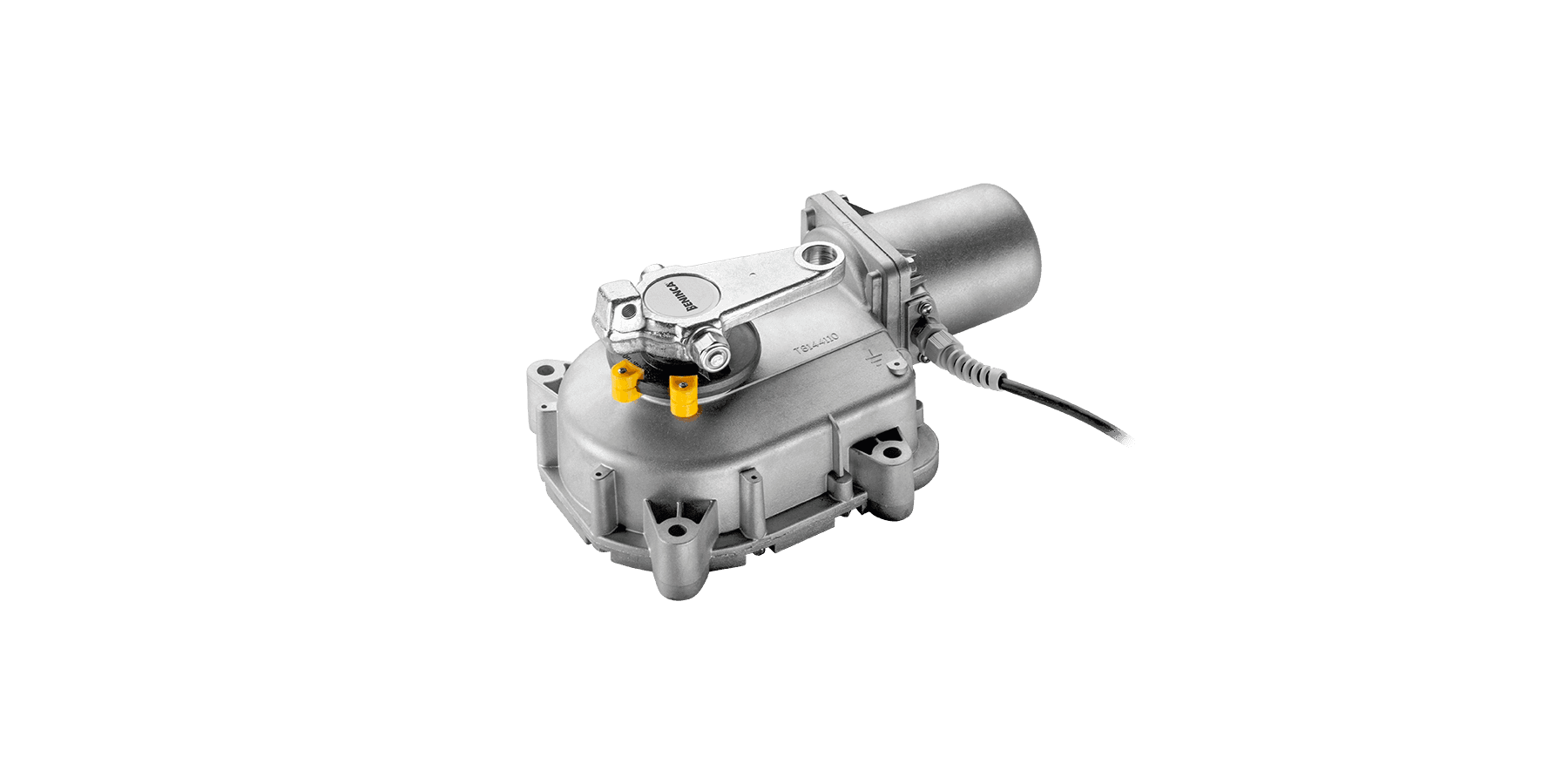

Beninca DU.IT24NVE podzemni motor za krilnu kapiju

Beninca DU.IT24NVE je ireverzibilni podzemni elektromehanički motor od 24 Vdc sa IP68 enkoderom, namenjen intenzivnoj komercijalnoj upotrebi. Pogon ostaje skriven ispod kapije, dok potpuno metalna mehanika, 280 Nm obrtnog momenta i upravljanje preko odgovarajuće 24 V centrale omogućavaju automatizaciju krila do 3,5 m. Zvanično uputstvo navodi maksimalnu masu krila do 300 kg.

DU.IT24NVE je dobar izbor kada su važni izgled kapije, intenzivniji rad, precizna kontrola kretanja i mogućnost rezervnog baterijskog napajanja. Pre izbora treba proveriti masu i dužinu krila, položaj šarke, konstrukciju kapije, pravac otvaranja, odvodnjavanje i prostor za temeljnu kutiju.

Najvažnije prednosti

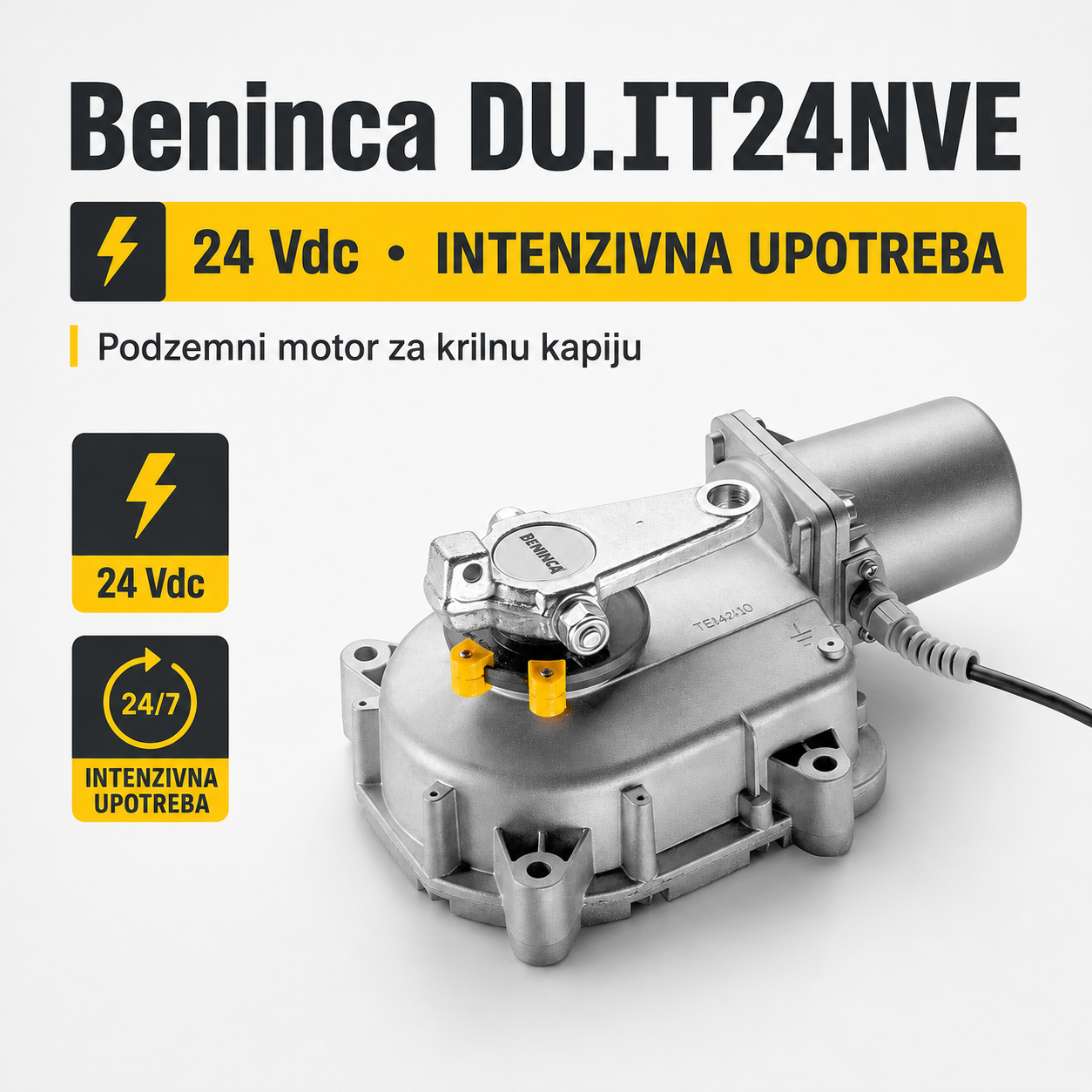

• 24 Vdc i intenzivna upotreba za stambene, poslovne i javne prolaze sa većim brojem ciklusa.

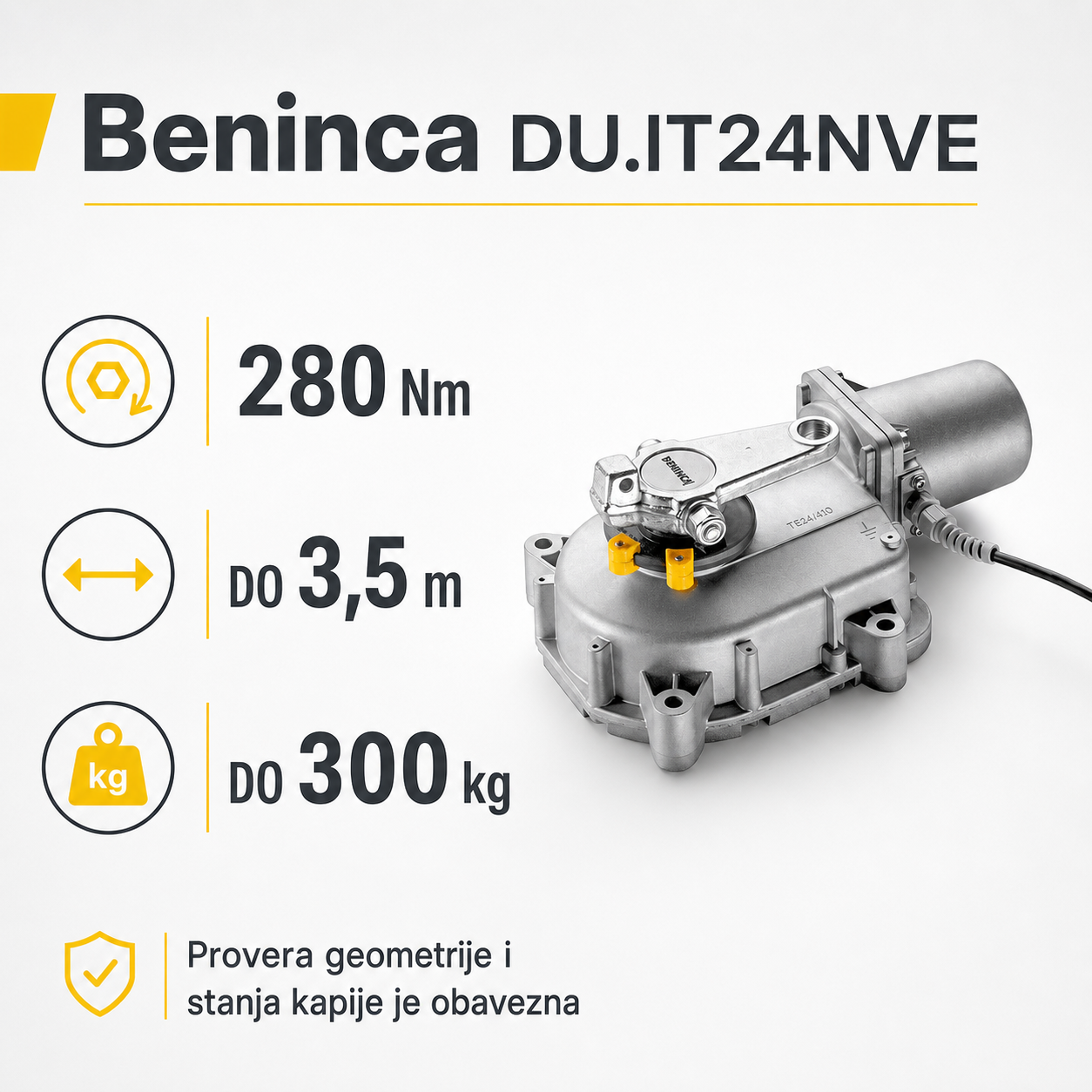

• 280 Nm i krilo do 3,5 m, uz obaveznu proveru mase, geometrije i vetrovnog opterećenja.

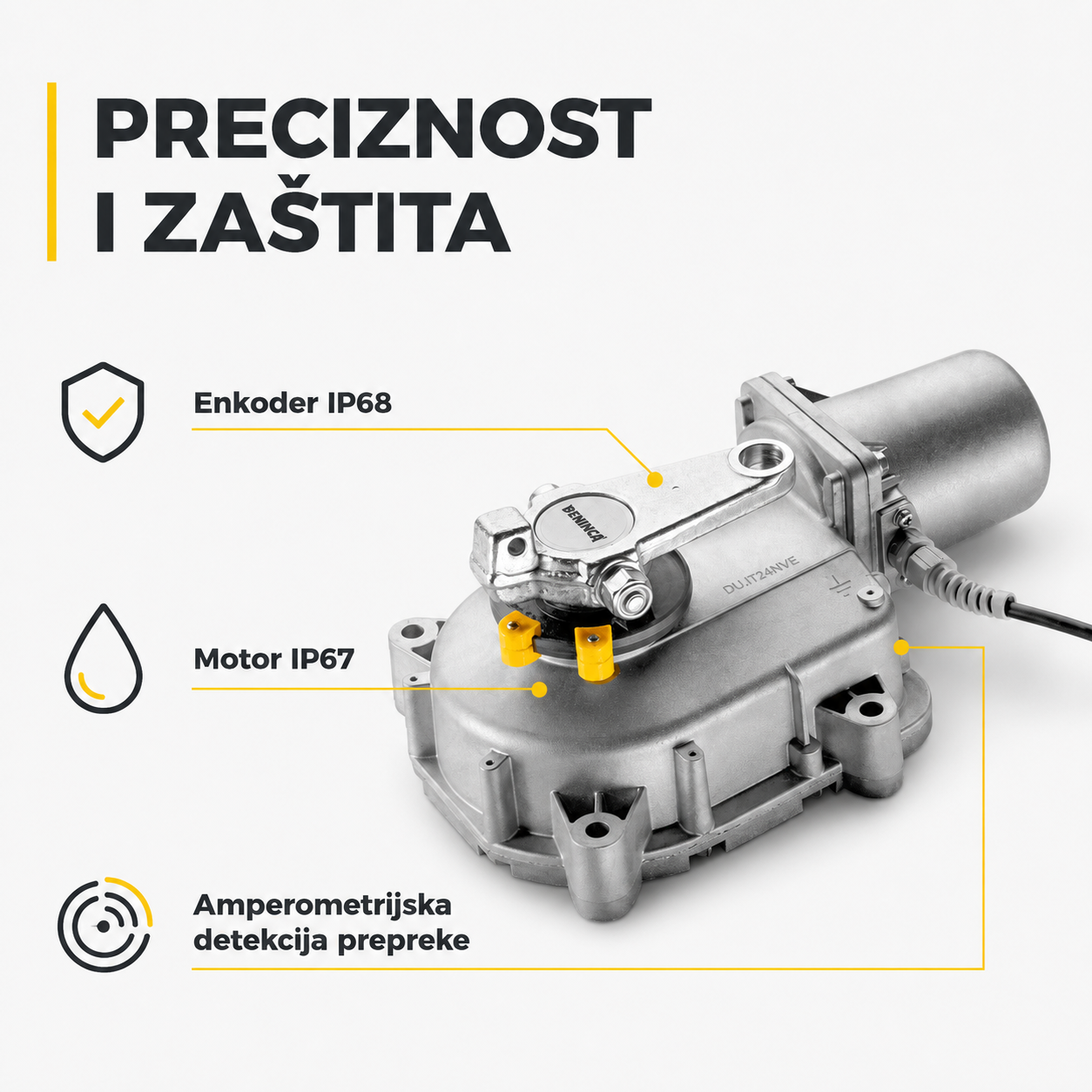

• Enkoder IP68 za precizno praćenje kretanja i upravljanje usporavanjem.

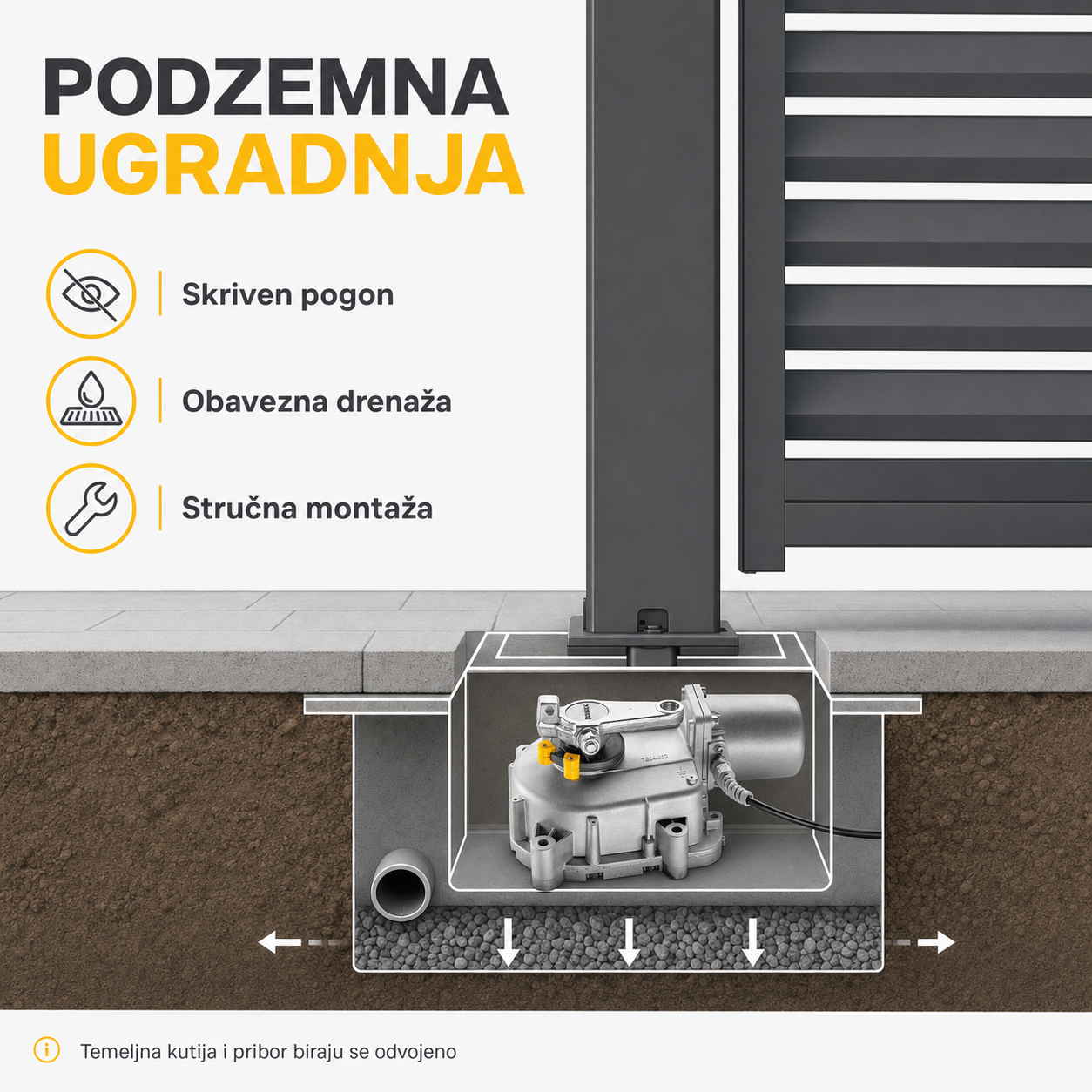

• Motor IP67 uz pravilno izvedenu temeljnu kutiju i drenažu.
• Amperometrijska detekcija prepreke preko pravilno podešene kompatibilne centrale.
• Opciono baterijsko napajanje sa odgovarajućom centralom i dodatnom opremom.
• Ugrađen mehanički graničnik i uključen disk kamova.

Šta je potrebno za kompletan sistem

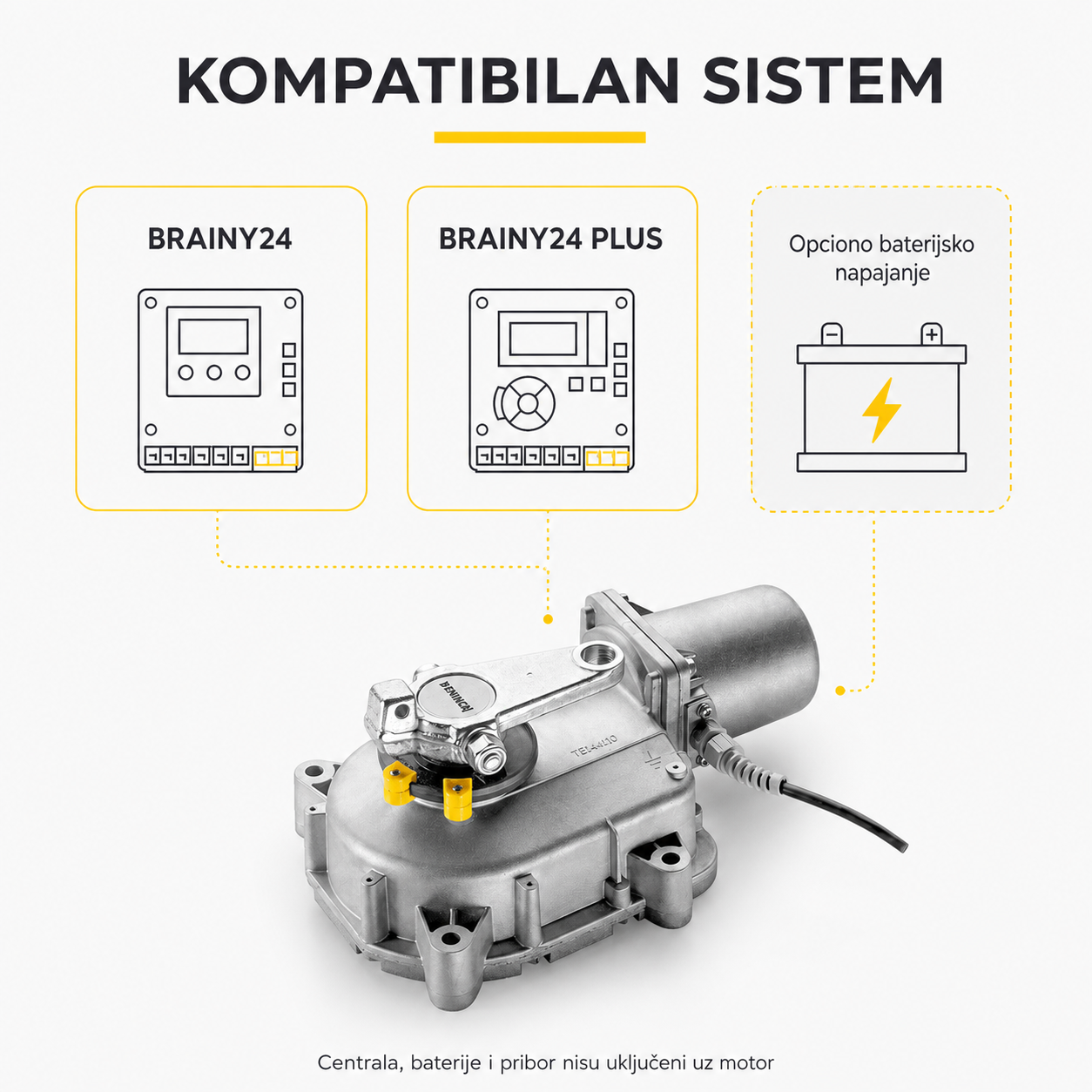

DU.IT24NVE je motor. Temeljna kutija, sistem prenosa i ručnog deblokiranja, upravljačka centrala, baterije, fotoćelije, signalna lampa i daljinski upravljači biraju se odvojeno. Za jedan ili dva motora koriste se kompatibilne centrale BRAINY24 ili BRAINY24 PLUS, u skladu sa potrebnim funkcijama i opremom sistema.

Tehnički podaci

• Napajanje motora: 24 Vdc
• Maksimalna apsorbovana struja: 11 A
• Obrtni moment: 280 Nm
• Vreme otvaranja: 15 s
• Radni ciklus: intenzivna upotreba
• Maksimalna dužina krila: 3,5 m
• Maksimalna masa krila: 300 kg prema zvaničnom uputstvu
• Stepen zaštite motora: IP67
• Stepen zaštite enkodera: IP68
• Radna temperatura: od -20 °C do +50 °C
• Masa motora: 10 kg
• Podmazivanje: mast

Problemi i rešenja

Motor se ne pokreće

Proveriti napajanje centrale, osigurače, sigurnosne ulaze, komandu START i kablovske spojeve. Ako je ugrađeno rezervno napajanje, proveriti modul i baterije. Električna merenja i otvaranje temeljne kutije mora da obavi stručno lice.

Kapija se teško ili neujednačeno kreće

Isključiti automatiku i proveriti da li se krilo ručno kreće glatko, bez zapinjanja i prekomernog zazora. Uputstvo zahteva čvrstu kapiju i šarke koje omogućavaju lako i pravilno ručno kretanje. Mehanički problem mora se otkloniti pre povećavanja sile centrale.

Greška enkodera ili gubitak preciznog položaja

Proveriti kabl i konektor enkodera, polaritet i maksimalnu propisanu dužinu veze do centrale. Spoj mora ostati pravilno zaptiven. Oštećenje enkodera ili kabla zahteva servisnu dijagnostiku.

Kapija prerano prijavljuje prepreku

Proveriti trenje krila, odvodnjavanje kutije, mehaničke prepreke i podešavanje amperometrijske osetljivosti na centrali. Ne isključivati sigurnosnu funkciju radi prikrivanja mehaničkog problema.

Voda se zadržava u temeljnoj kutiji

Zaustaviti upotrebu ako voda ugrožava spojeve. Proveriti drenažu, odvod, poklopac i kablovske uvode. IP zaštita motora ne zamenjuje pravilno građevinsko odvodnjavanje temeljne kutije.

Potrebno je ručno otvaranje

U slučaju nestanka struje koristi se predviđeni mehanizam ručnog deblokiranja prema zvaničnom uputstvu. Korisnik treba da bude obučen za postupak, a ispravnost deblokiranja treba proveravati svakog meseca.

Montaža, prodaja i servis u Srbiji

Dracom obezbeđuje proveru kompatibilnosti, prodaju, profesionalnu montažu i servis podzemne automatike za krilne kapije u Beogradu i Srbiji. Za procenu pošaljite fotografije kapije i stubova, širinu i približnu masu svakog krila, položaj šarke, smer otvaranja, broj dnevnih ciklusa i informacije o mogućnosti izvođenja drenaže.

Važno: podzemna automatika zahteva pravilno projektovanu temeljnu kutiju, odvodnjavanje, mehanički ispravnu kapiju i proveru svih sigurnosnih uređaja. Montažu i puštanje u rad mora da izvrši stručno lice prema zvaničnom uputstvu.
