Beninca DU.IT14NV – podzemni 230 V motor za krilnu kapiju

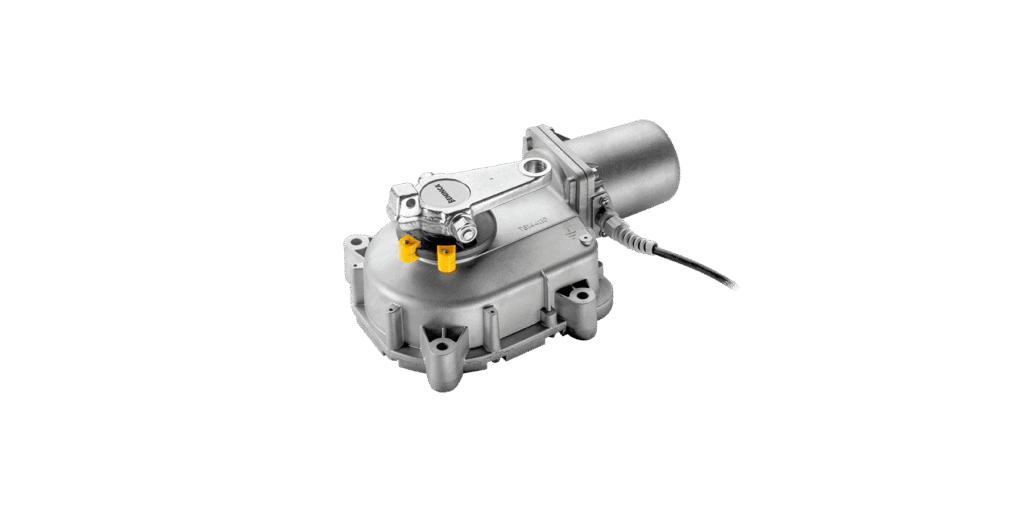

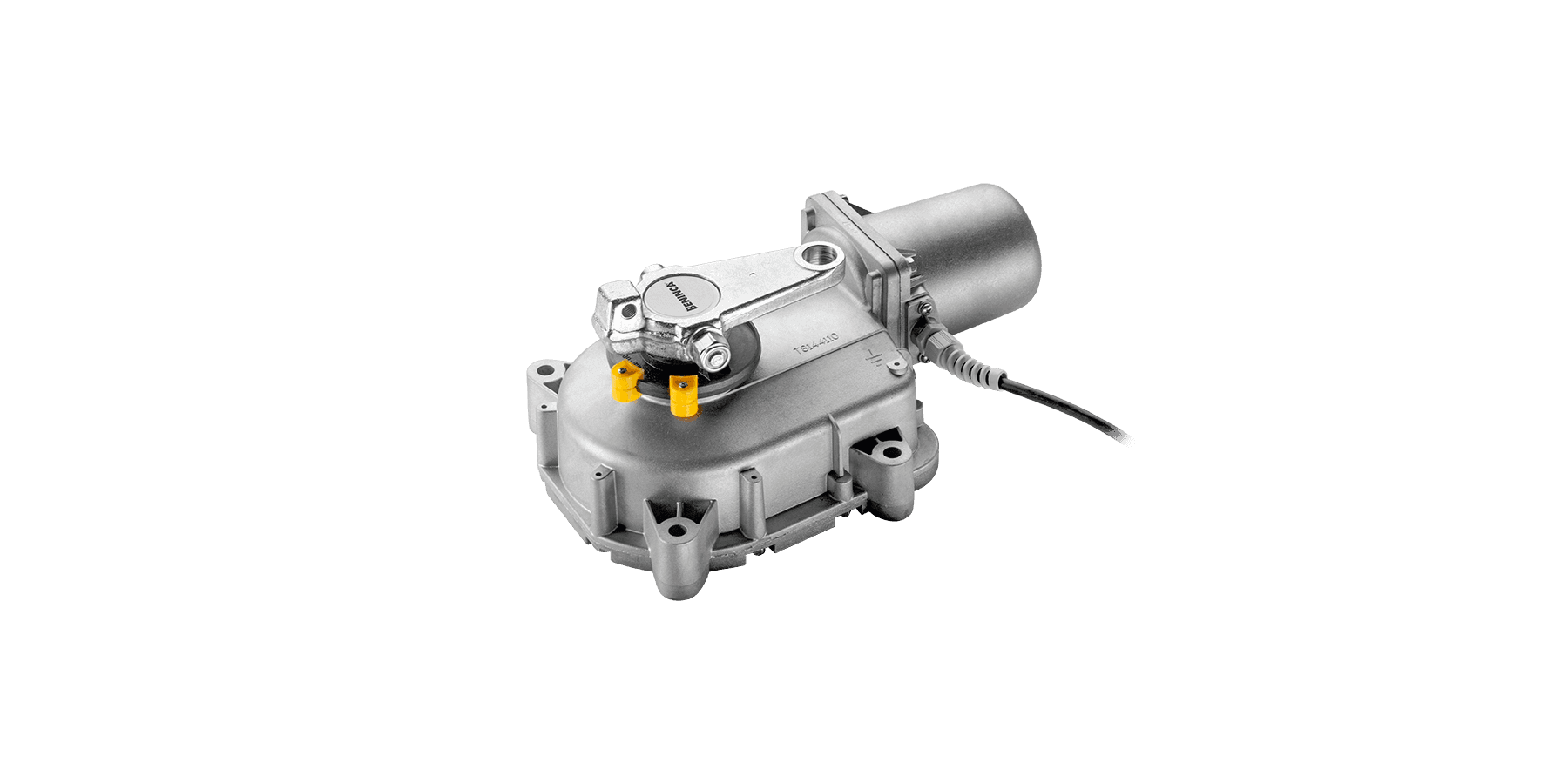

Beninca DU.IT14NV podzemni motor za rezidencijalnu krilnu kapiju

Beninca DU.IT14NV je ireverzibilni podzemni elektromehanički motor od 230 Vac za rezidencijalne krilne kapije. Razvija 220 Nm, otvara za približno 11 sekundi i namenjen je krilima do 2,1 m, uz model-specifičnu granicu mase do 200 kg po krilu iz uputstva.

Motor ostaje skriven ispod kapije i čuva izgled ulaza, ali izbor se ne zasniva samo na dužini krila. Pre ponude treba proveriti masu, geometriju šarke, lakoću ručnog kretanja, vetrovno opterećenje, pravac otvaranja, drenažu i prostor za odgovarajuću temeljnu kutiju.

Najvažnije karakteristike

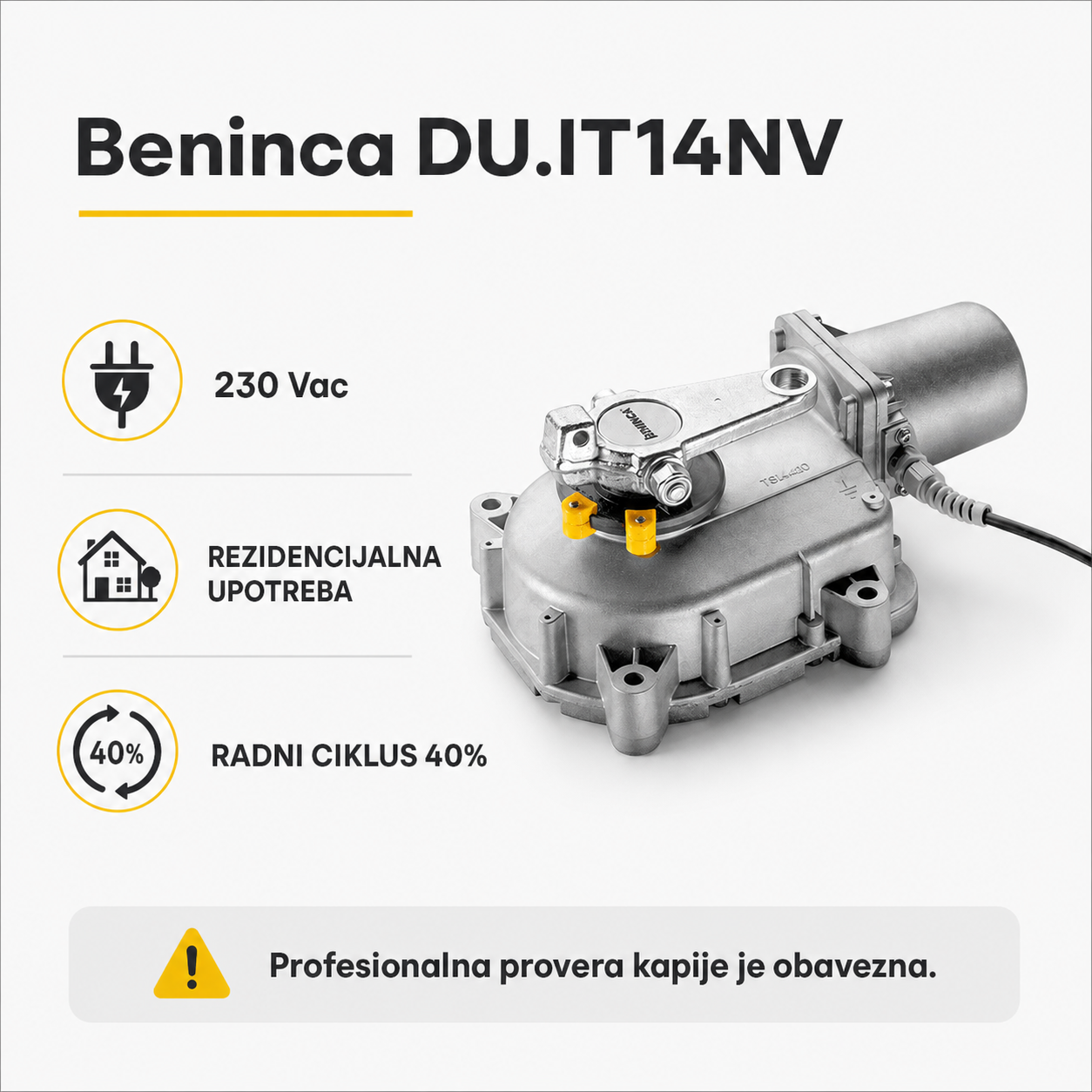

• 230 Vac i 220 Nm za rezidencijalnu upotrebu.

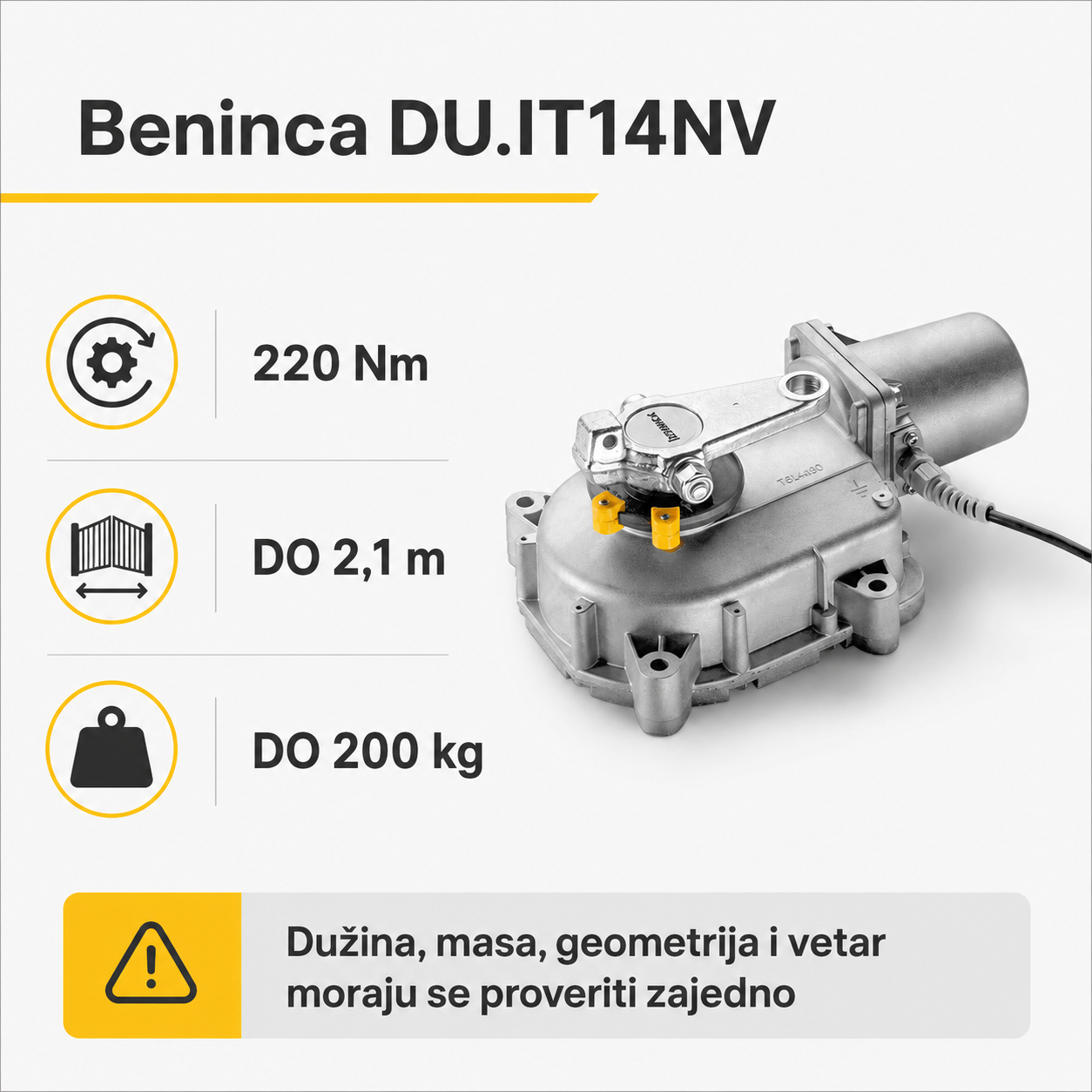

• Krilo do 2,1 m i do 200 kg, uz zajedničku proveru svih opterećenja.
• Otvaranje približno 11 s i radni ciklus 40%.

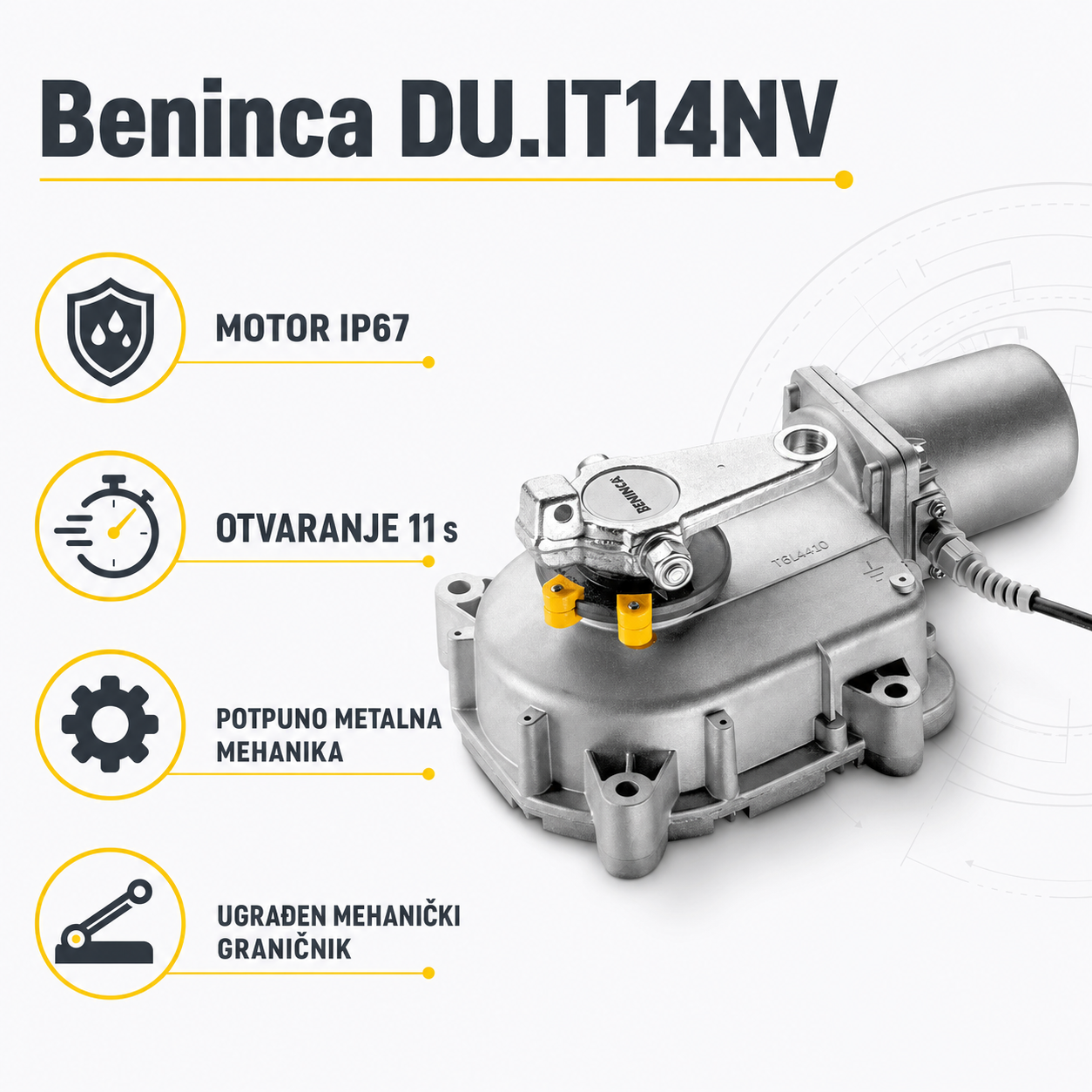

• Motor IP67, uz pravilnu temeljnu kutiju i efikasnu drenažu.
• Potpuno metalna mehanika i ugrađen mehanički graničnik.
• Disk kamova je uključen.

Važna razlika: DU.IT14NV nema enkoder

DU.IT14NV je varijanta bez enkodera. Ako projekat zahteva povratnu informaciju enkodera i preciznije praćenje kretanja, razmatra se DU.IT14NVE. Ne treba prenositi karakteristike enkoderske verzije na ovaj model.

Šta se bira odvojeno

Temeljna kutija DU.ITIX ili DU.ITCF, upravljačka centrala, fotoćelije, signalna lampa, komande, električna brava i druga sigurnosna oprema ne podrazumevaju se uz sam motor ako nisu izričito navedeni u ponudi. Kompletan sistem se projektuje prema kapiji i uslovima na objektu.

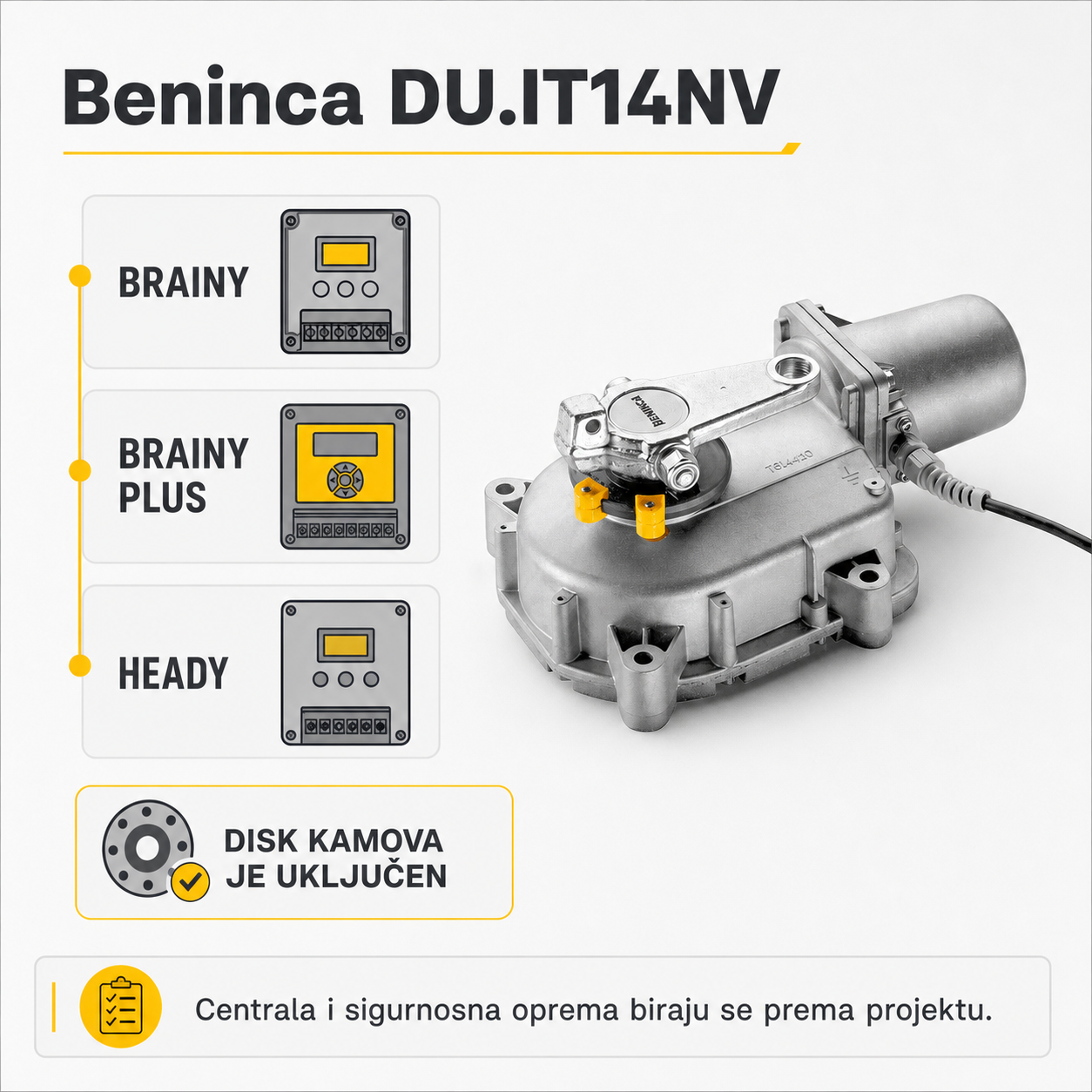

Kompatibilne centrale

Zvanična stranica navodi BRAINY, BRAINY PLUS i HEADY. Konačan izbor zavisi od broja motora, sigurnosnih uređaja, potrebne logike rada, daljinske dijagnostike i energetskih zahteva projekta.

Tehnički podaci

• Napajanje motora: 230 Vac, 50–60 Hz
• Maksimalna apsorbovana struja: 1,6 A
• Obrtni moment: 220 Nm
• Vreme otvaranja: približno 11 s
• Radni ciklus: 40%
• Maksimalna dužina krila: 2,1 m
• Maksimalna masa krila: 200 kg
• Stepen zaštite: IP67
• Radna temperatura: od -20 °C do +50 °C
• Težina motora: 11,0 kg prema aktuelnoj zvaničnoj stranici
• Podmazivanje: mast
• Enkoder: ne

Problemi i rešenja

Motor ne pokreće kapiju

Proveravaju se napajanje, osigurači, stanje ručnog otključavanja, priključci i komande centrale. Ako kapija teško ide ručno, prvo se otklanja mehanički problem.

Kapija staje ili menja smer

Proveravaju se fotoćelije, sigurnosne ivice, mehaničko trenje, zazori, položaj graničnika i podešavanje sile. Sigurnosne funkcije se ne isključuju da bi se prikrio kvar.

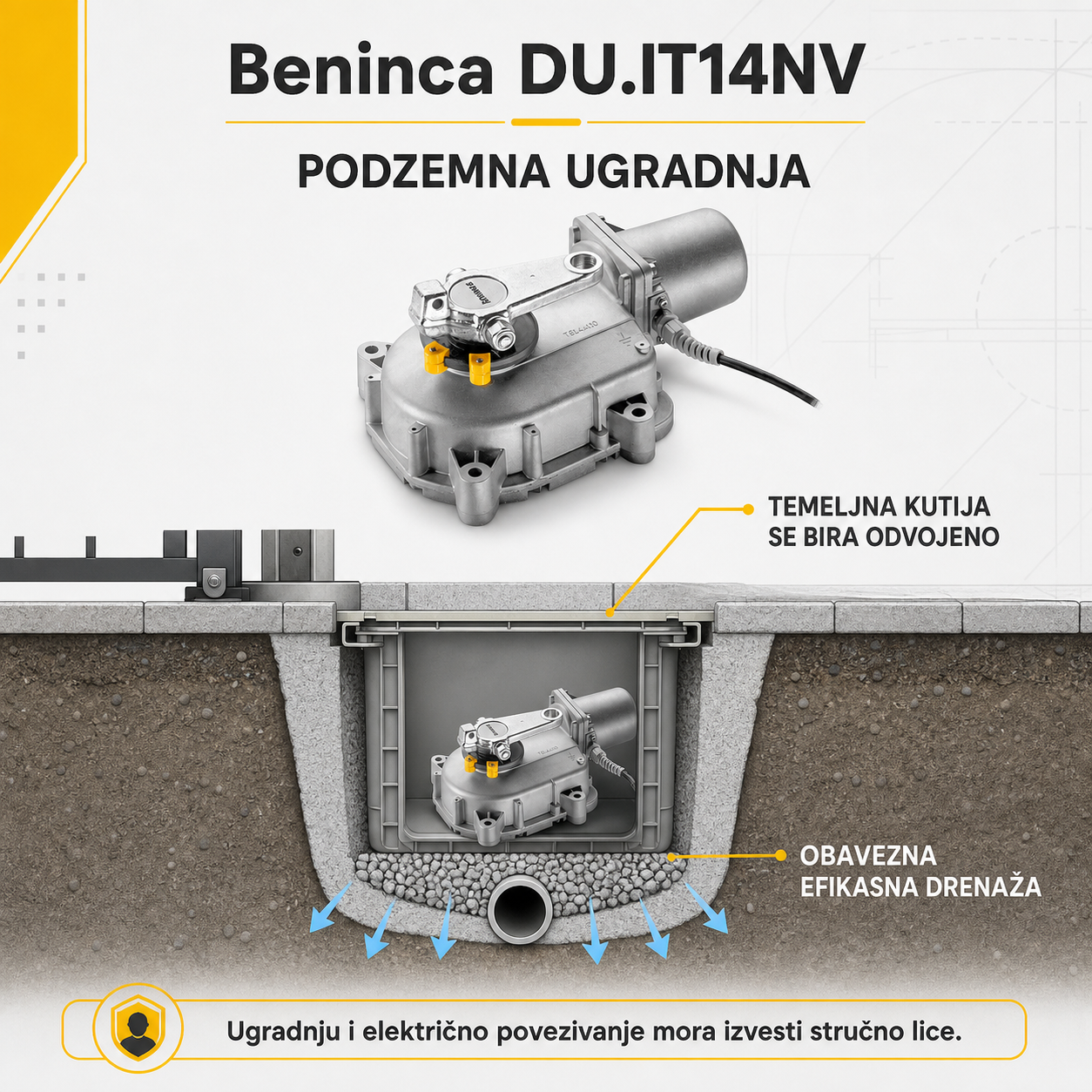

U temeljnoj kutiji se zadržava voda

Rad se prekida i proveravaju se drenažni odvod, pad, zaptivanje uvoda i stanje kutije. IP67 ne znači da je dozvoljeno trajno potapanje.

Ručna deblokada je otežana

Ne primenjuje se sila. Krilo se obezbeđuje, napajanje isključuje i proverava se mehanički položaj i stanje mehanizma.

Motor radi, ali kapija ne dostiže pravilan položaj

Proveravaju se mehanički graničnik, disk kamova, geometrija i radna vremena centrale. Podešavanje radi stručno lice prema uputstvu motora i izabrane centrale.

Dokumentacija i Dracom podrška

Na stranici su dostupni zvanično englesko uputstvo, engleska EU deklaracija i Dracom tehnički i bezbednosni sažetak na srpskom. Arhivsko starije uputstvo ostaje lokalno označeno kao rezervna dokumentacija i ne koristi se kao aktuelni javni priručnik.

Pošaljite fotografije kapije, širinu i masu krila, dimenzije stuba, pravac otvaranja i lokaciju objekta. Dracom obezbeđuje proveru kompatibilnosti, profesionalnu montažu i servis u Beogradu i Srbiji.
