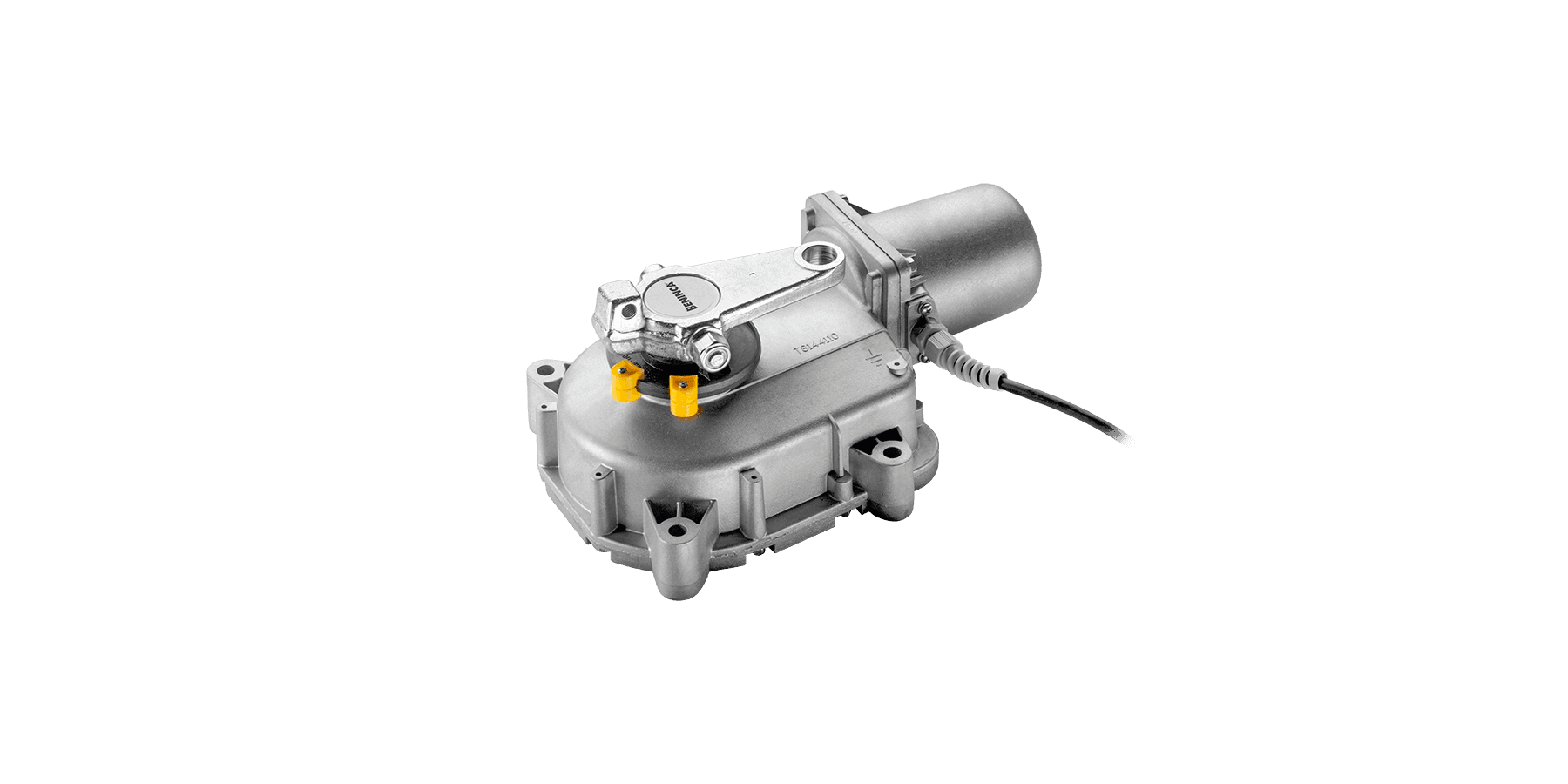

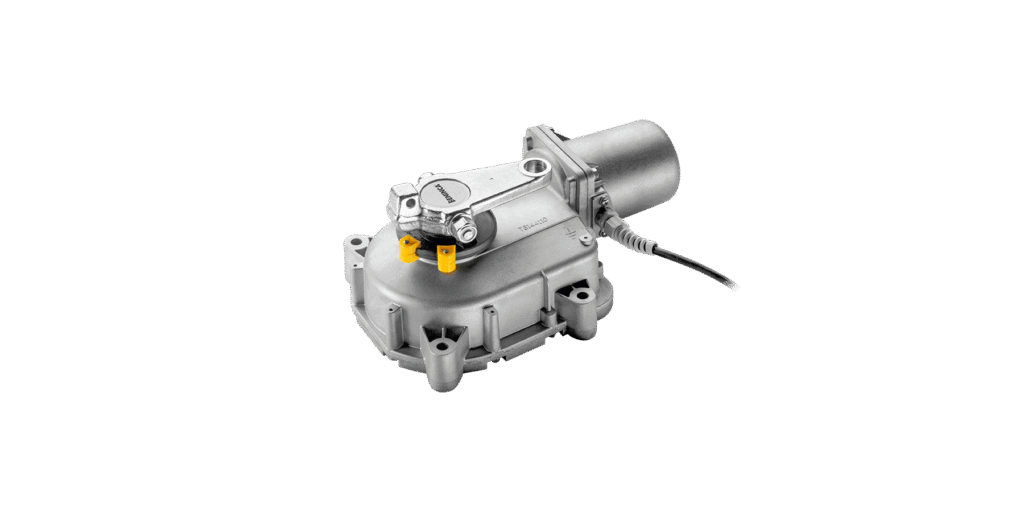

Beninca DU.IT14NE – podzemni 230 V motor sa enkoderom

Beninca DU.IT14NE podzemni motor sa IP68 enkoderom

Beninca DU.IT14NE je ireverzibilni podzemni elektromehanički motor od 230 Vac za komercijalne krilne kapije. Razvija 370 Nm, otvara za približno 22 sekunde i prema aktuelnoj zvaničnoj stranici namenjen je krilima do 3,5 m. Model-specifično uputstvo navodi granicu mase do 500 kg po krilu. IP68 enkoder omogućava kompatibilnoj centrali precizno praćenje kretanja i detekciju prepreke.

Pogon ostaje skriven ispod kapije i čuva izgled ulaza, ali izbor se ne zasniva samo na maksimalnoj dužini i masi. Pre ponude treba proveriti geometriju šarke, lakoću ručnog kretanja, vetrovno opterećenje, pravac i ugao otvaranja, intenzitet saobraćaja, odvodnjavanje i prostor za odgovarajuću temeljnu kutiju.

Najvažnije prednosti i granice primene

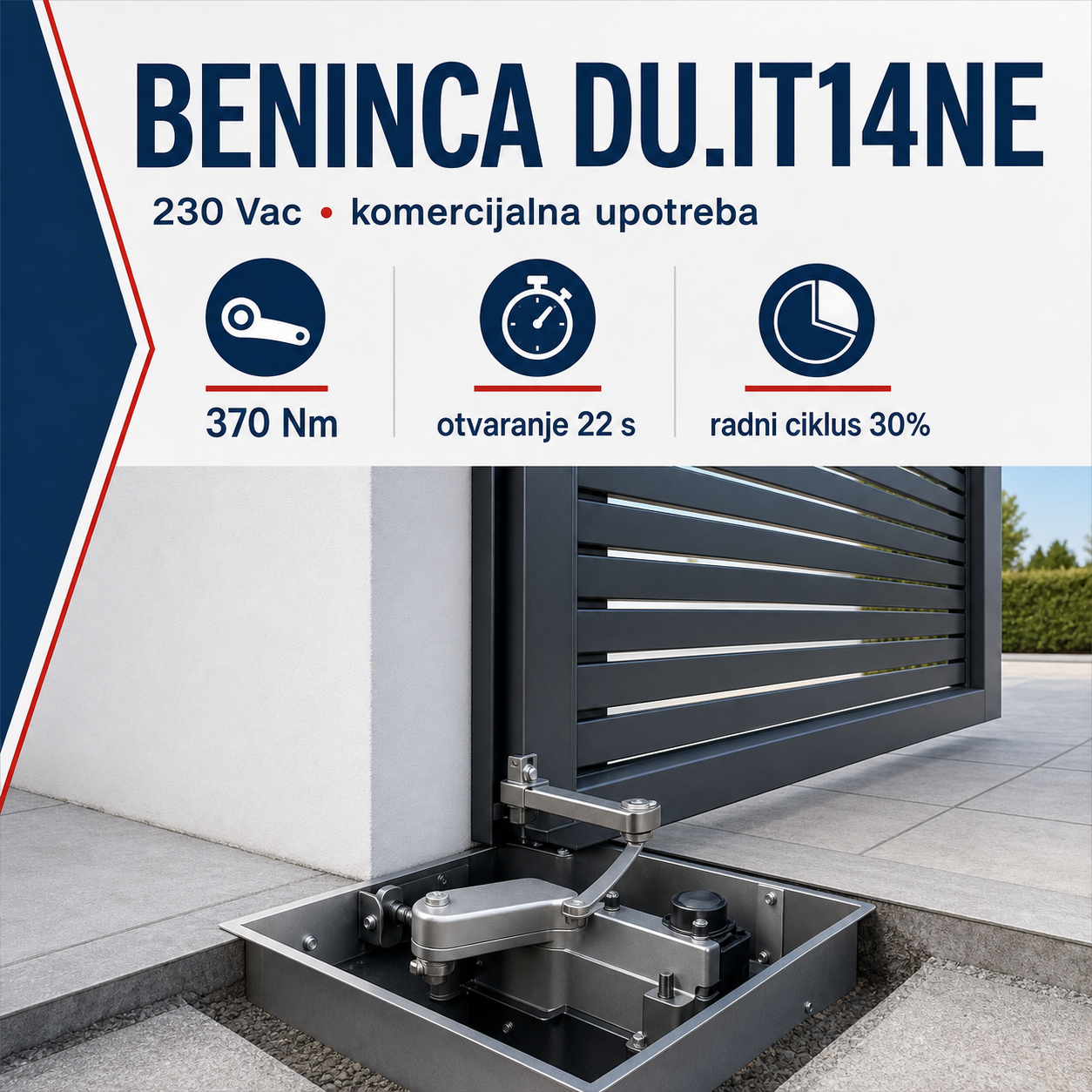

• 230 Vac i 370 Nm za komercijalne krilne kapije.

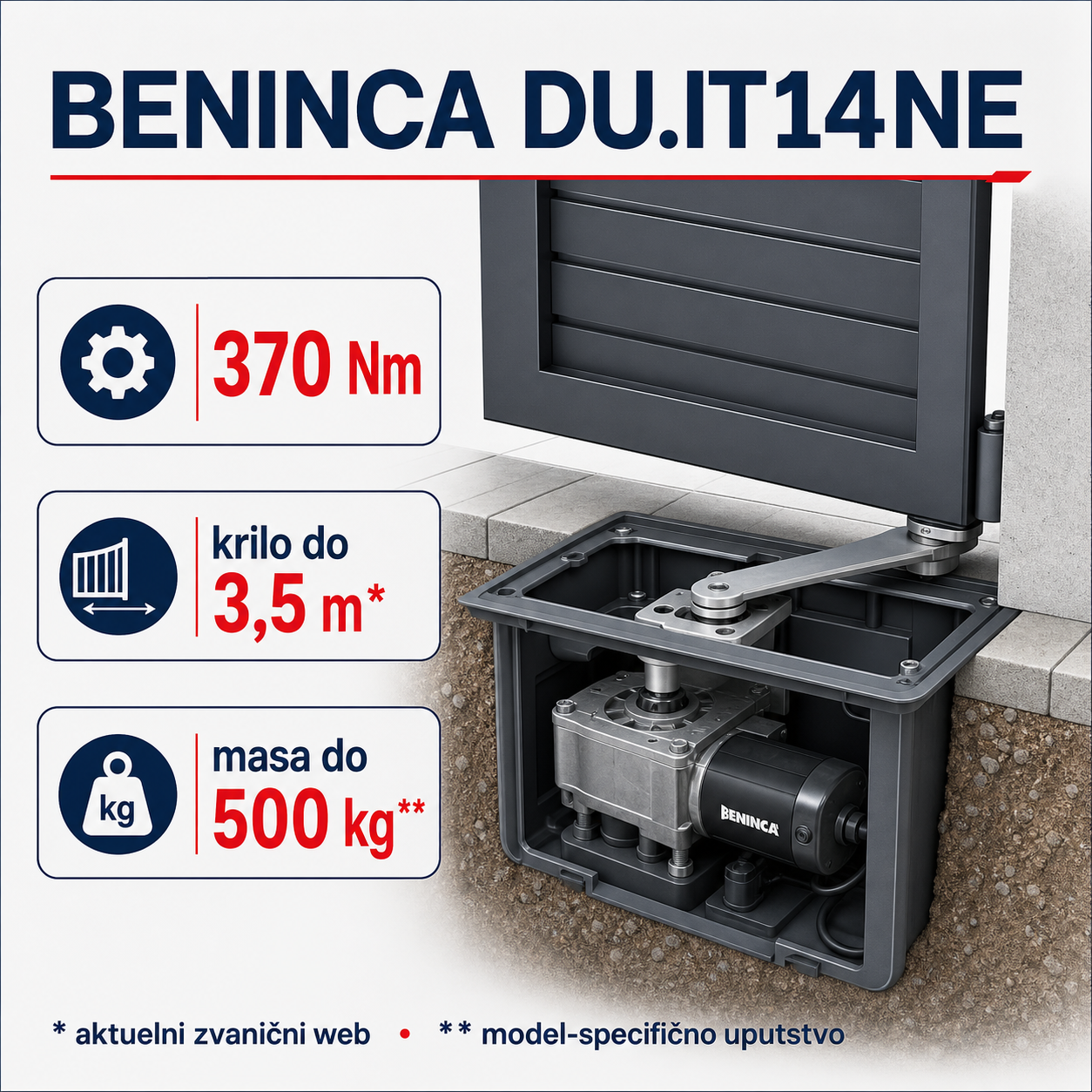

• Krilo do 3,5 m prema aktuelnom web izvoru i do 500 kg prema uputstvu, uz obaveznu proveru svih opterećenja.

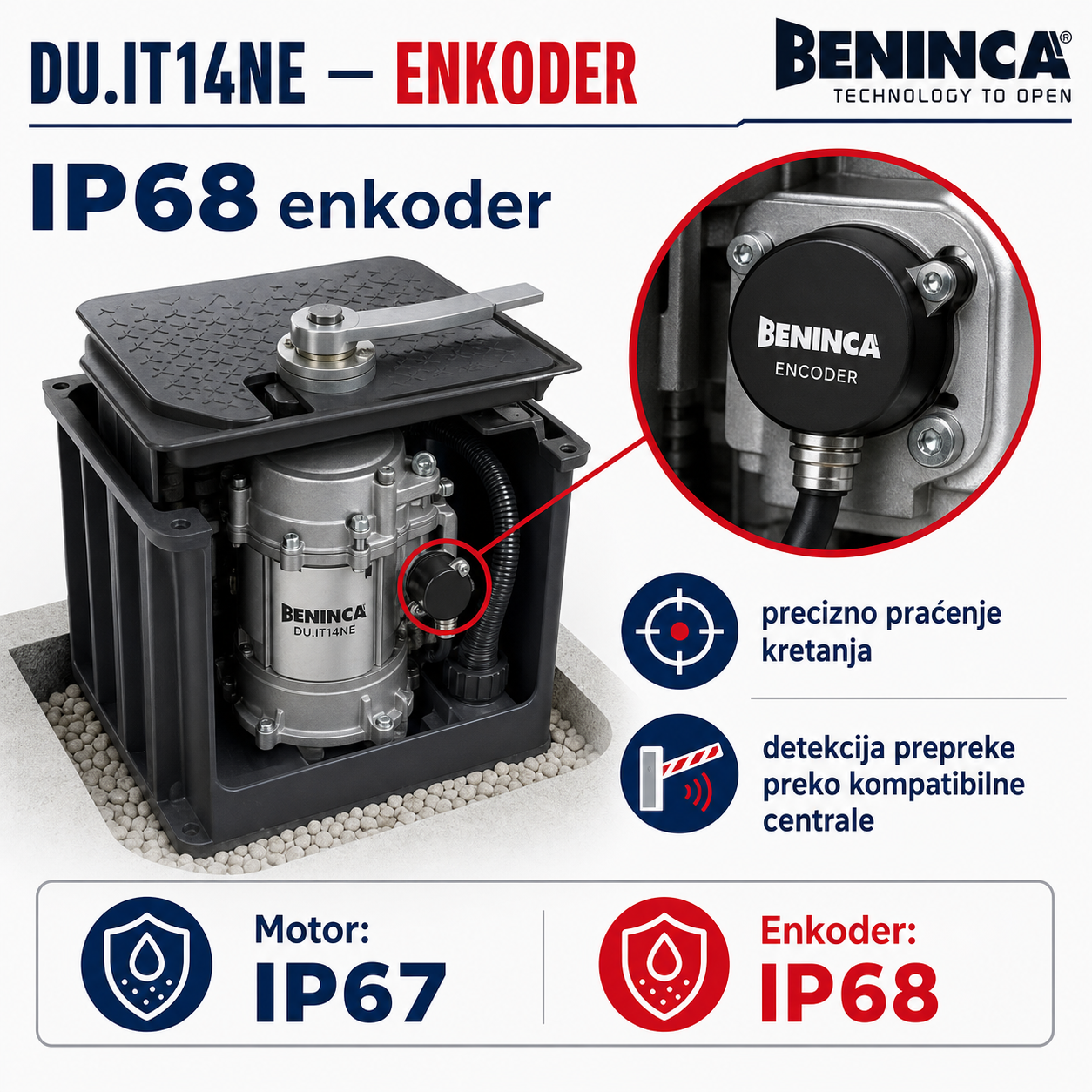

• IP68 enkoder za precizno upravljanje i nadzor kretanja preko kompatibilne centrale.
• Motor IP67, uz obaveznu pravilnu temeljnu kutiju, zaptivanje i efikasnu drenažu.
• Otvaranje približno 22 s i radni ciklus 30%.
• Potpuno metalna mehanika i ugrađen mehanički graničnik.

Šta se bira odvojeno

DU.IT14NE je motor, a kompletan sistem se projektuje prema kapiji i uslovima na objektu. Temeljna kutija DU.ITIX ili DU.ITCF, upravljačka centrala, fotoćelije, signalna lampa, komande, električna brava i ostala sigurnosna oprema nisu podrazumevani delovi motora ako nisu izričito navedeni u konkretnoj ponudi. Disk kamova nije uključen.

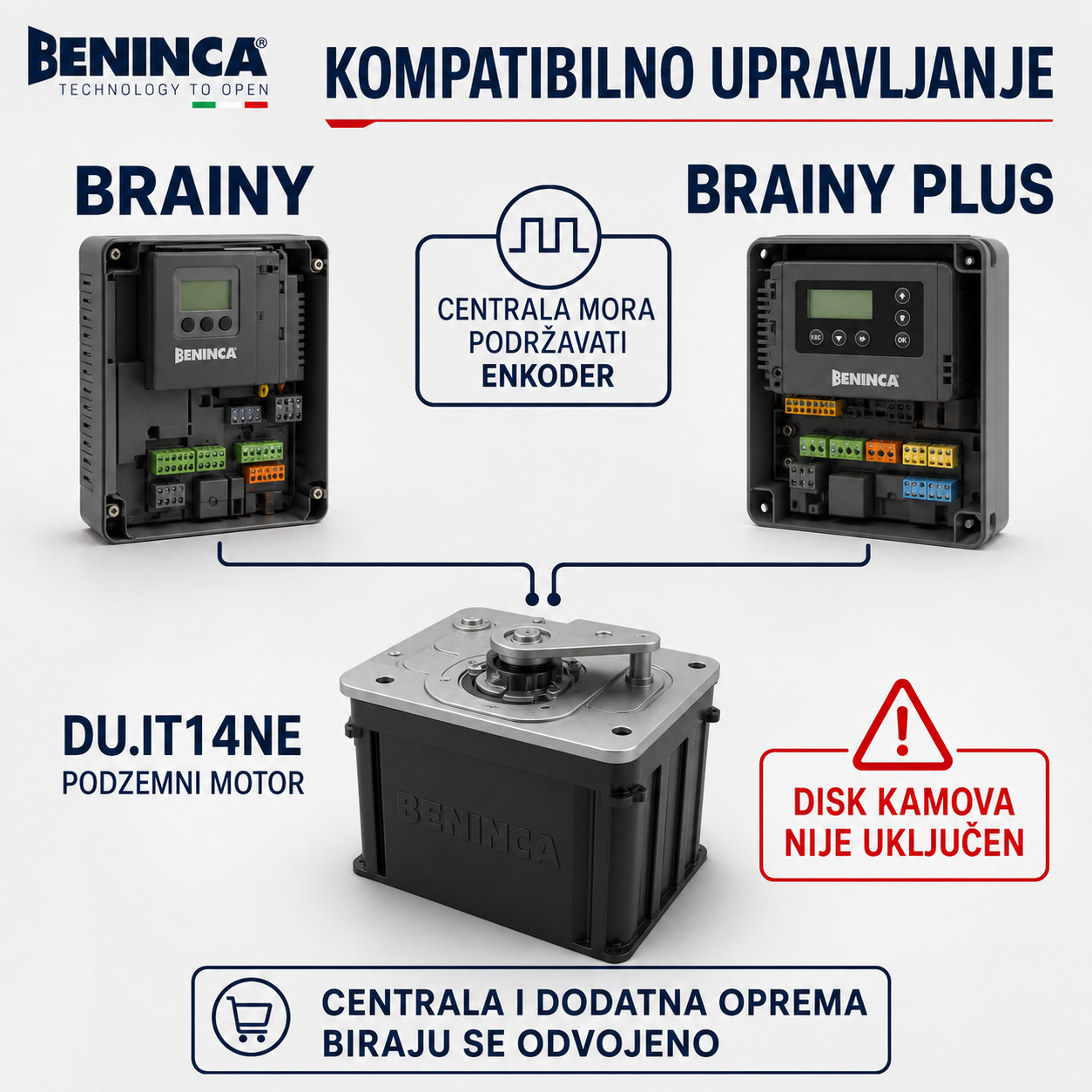

Kompatibilnost upravljanja

Zvanična stranica modela navodi centrale BRAINY i BRAINY PLUS. Za ovu enkodersku verziju potrebna je centrala koja podržava enkoder; HEADY nije naveden kao kompatibilna centrala za DU.IT14NE. Sa BRAINY PLUS centralom ili SE.MODULE modulom potrošnja u stanju pripravnosti usklađena je sa Uredbom (EU) 2023/826. Konačan izbor centrale potvrđuje se prema broju motora, sigurnosnim uređajima i zahtevanoj logici rada.

Tehnički podaci

• Napajanje motora: 230 Vac, 50–60 Hz
• Maksimalna apsorbovana struja: 1,6 A
• Obrtni moment: 370 Nm
• Vreme otvaranja: približno 22 s
• Radni ciklus: 30%
• Maksimalna dužina krila: 3,5 m prema aktuelnoj zvaničnoj stranici
• Maksimalna masa krila: 500 kg prema model-specifičnom uputstvu
• Zaštita motora: IP67
• Zaštita enkodera: IP68
• Radna temperatura: od -20 °C do +50 °C
• Podmazivanje: mast
• Težina motora: 11,2 kg prema aktuelnoj zvaničnoj stranici

Problemi i rešenja

Motor ne pokreće kapiju

Proveravaju se mrežno napajanje, osigurači, stanje ručnog otključavanja, priključci motora i komande centrale. Ako se kapija teško kreće ručno, prvo se otklanja mehanički problem; povećavanje sile nije ispravno rešenje.

Centrala prijavljuje grešku enkodera ili kretanje nije pravilno

Proveravaju se enkoderski provodnici, povezivanje i konfiguracija centrale, a zatim se prema uputstvu centrale ponavlja učenje hoda. DU.IT14NE mora biti povezan na centralu koja podržava enkoder.

Kapija staje, vraća se ili reaguje kao da je naišla na prepreku

Proveravaju se fotoćelije, sigurnosne ivice, mehaničko trenje, zazori, položaj graničnika i podešavanje sile. Sigurnosne funkcije se ne isključuju da bi se prikrio kvar.

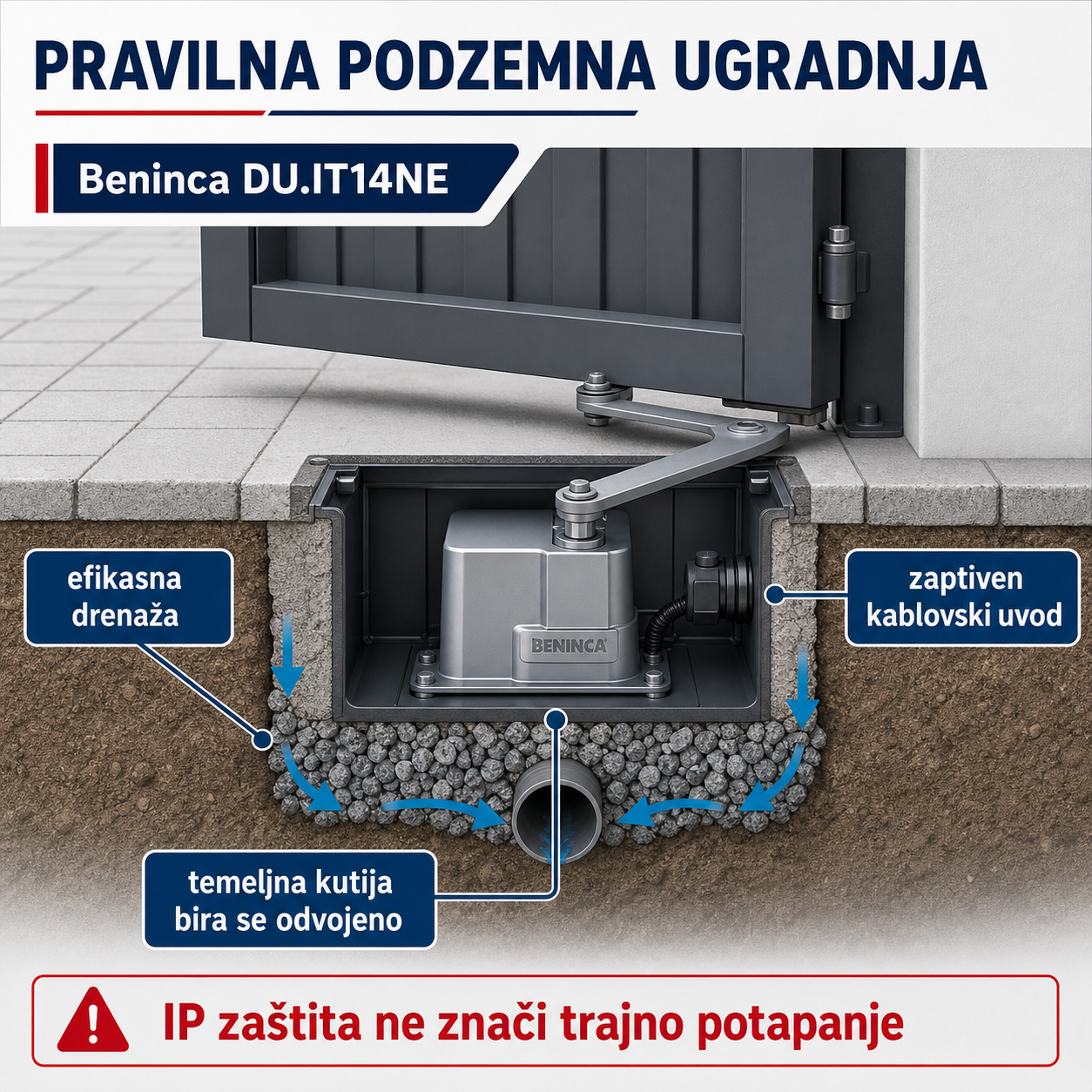

U temeljnoj kutiji se zadržava voda

Rad se prekida i proveravaju se drenažni odvod, pad, zaptivanje uvoda i stanje kutije. IP67 motor i IP68 enkoder nisu dozvola za trajno potapanje ili neodržavanu jamu.

Autoset ne završava pravilno

Proveravaju se mehanički graničnici, slobodno kretanje krila, signal enkodera i podešavanja kompatibilne centrale. Postupak se ponavlja tek kada su mehanički i električni uzroci otklonjeni.

Ručna deblokada je otežana

Ne primenjuje se sila. Krilo se obezbeđuje, napajanje isključuje i proveravaju se rasterećenje krila, mehanički položaj i stanje mehanizma za otključavanje.

Dokumentacija i stručna podrška

Na stranici su dostupni zvanično englesko uputstvo za DU.IT14NE/DU.IT14NVE, engleska EU deklaracija za DU.IT14NE i Dracom tehnički i bezbednosni sažetak na srpskom.

Pošaljite fotografije kapije, širinu i masu krila, dimenzije stuba, pravac otvaranja, očekivani broj ciklusa i lokaciju objekta. Dracom proverava kompatibilnost, priprema ponudu i obezbeđuje profesionalnu montažu i servis u Beogradu i Srbiji.
