Benincà DU.IT14N – podzemni motor 230 V za krilnu kapiju
Benincà DU.IT14N je podzemni motor za krilne kapije: 230 Vac, 370 Nm, IP67, otvaranje oko 22 s i radni ciklus 30%. Aktuelna zvanična specifikacija navodi krilo do 3,5 m; konačan izbor zavisi od mase, geometrije, vetra i kvaliteta drenaže.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
Benincà DU.IT14N – podzemni motor 230 V za krilnu kapiju – opis proizvoda

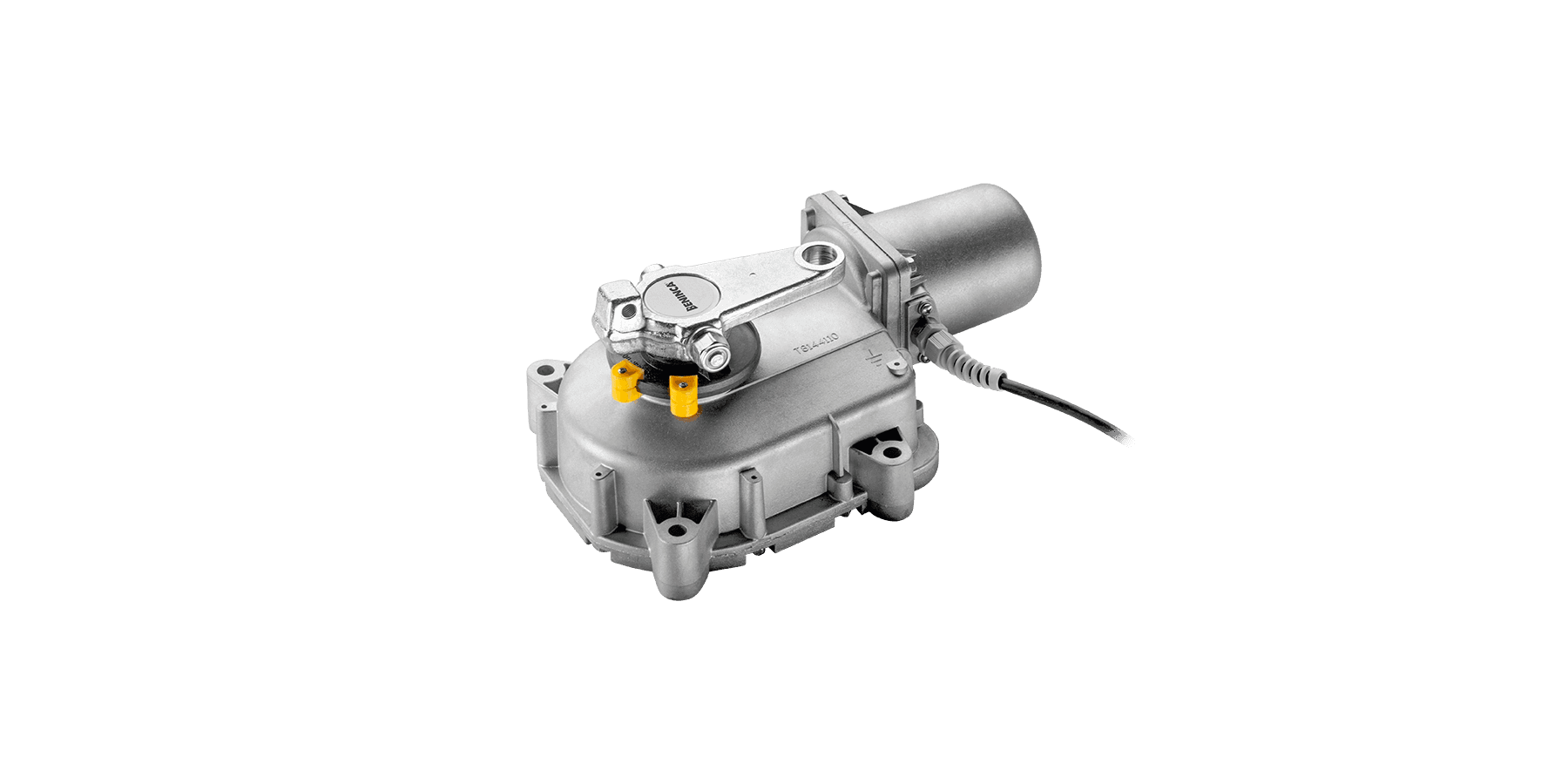

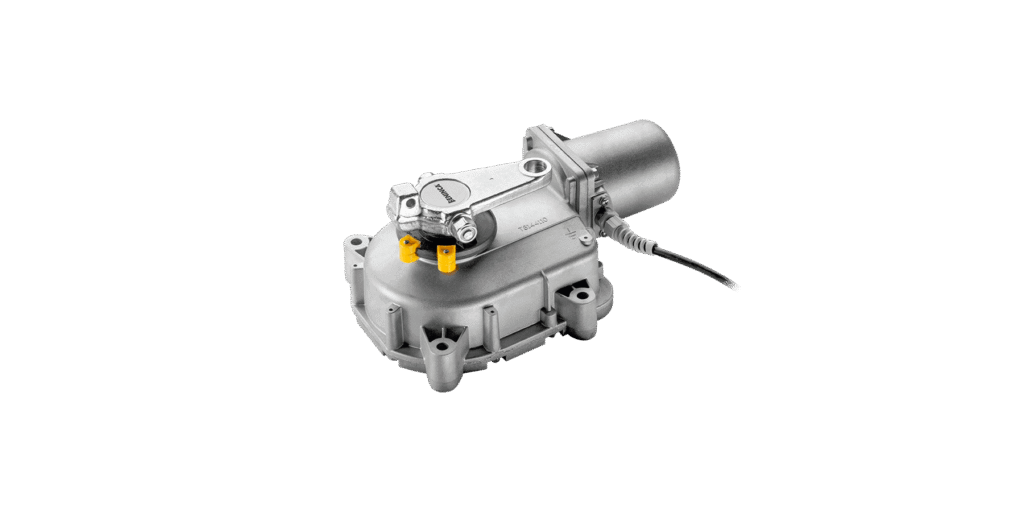

Benincà DU.IT14N je samokočni podzemni elektromehanički motor za krilne kapije, namenjen objektima gde automatika treba da ostane skrivena ispod nivoa prolaza. Motor radi na 230 Vac, razvija 370 Nm, otvara za približno 22 sekunde i ima IP67 zaštitu. Pogodan je za stambene, poslovne i reprezentativne ulaze uz pravilno dimenzionisanu kapiju, temeljnu kutiju i drenažu.
Zašto izabrati Benincà DU.IT14N
- Skrivena ugradnja: motor se postavlja u temeljnu kutiju uz osu šarke, pa ne narušava izgled kapije.
- 370 Nm obrtnog momenta: robustan pogon za teža krila, uz obaveznu proveru geometrije, mase, dužine i opterećenja vetrom.
- Komercijalna namena: zvanična stranica navodi radni ciklus 30% i približno 22 sekunde otvaranja.
- Potpuno metalna mehanika: ugrađen mehanički graničnik i podmazivanje mašću.
- Ručna deblokada: kapija se može mehanički otključati u slučaju nestanka napajanja, uz odgovarajući Benincà pribor.
Tehnički podaci
| Napajanje motora | 230 Vac, 50–60 Hz |
|---|---|
| Maksimalna struja | 1,6 A |
| Snaga | 370 W |
| Obrtni moment | 370 Nm |
| Vreme otvaranja | oko 22 s |
| Radni ciklus | 30% |
| Stepen zaštite | IP67 |
| Radna temperatura | od −20 °C do +50 °C |
| Enkoder | Ne |
| Podmazivanje | Mast |
| Masa motora | 11,3 kg prema aktuelnoj zvaničnoj stranici |
| Maksimalna dužina krila | do 3,5 m prema aktuelnoj zvaničnoj stranici; uputstvo R6 navodi 3,0 m |
| Maksimalna masa krila | do 500 kg prema uputstvu, zavisno od dužine, geometrije i uslova ugradnje |
Šta je potrebno za kompletnu automatizaciju

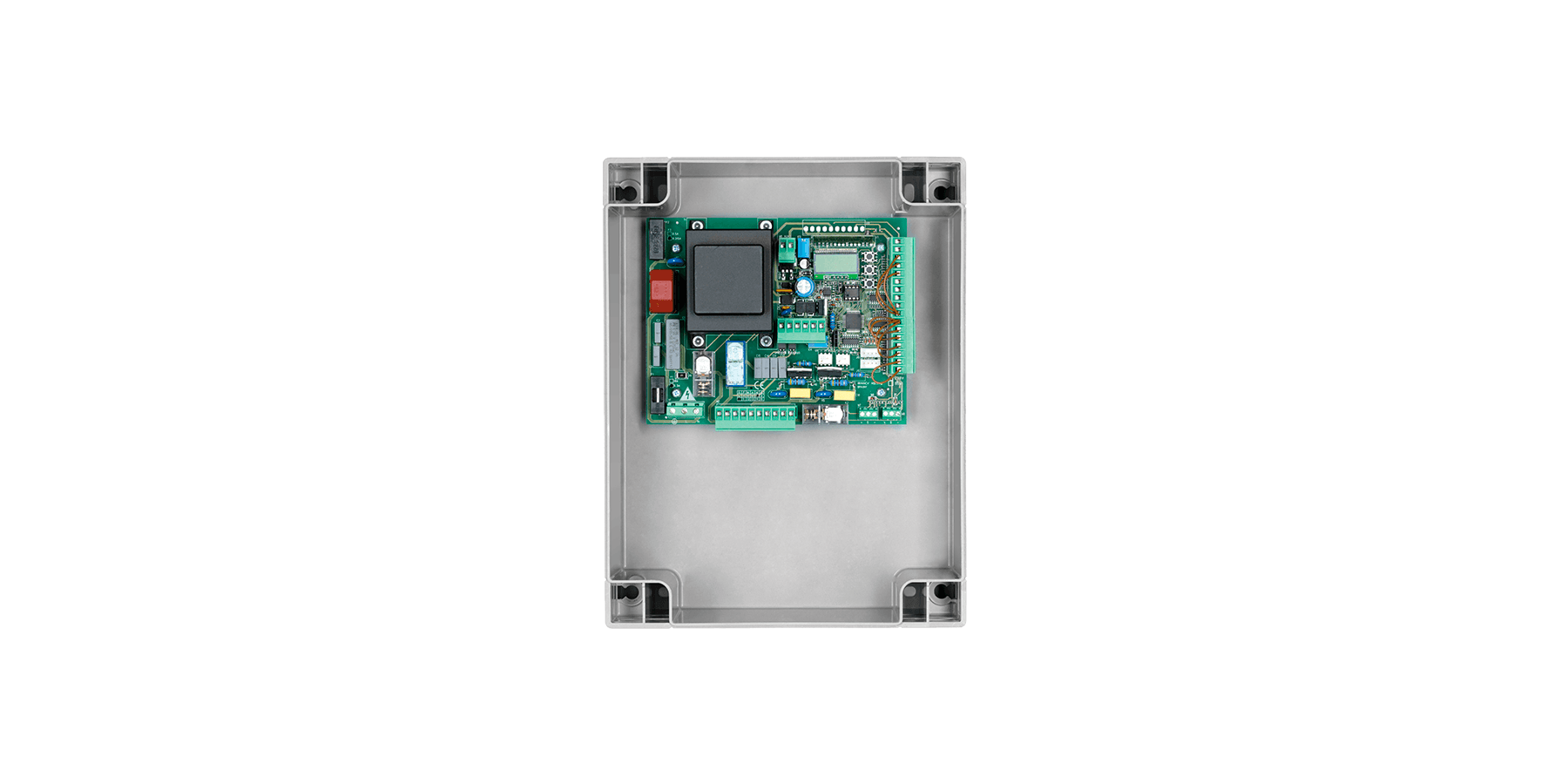

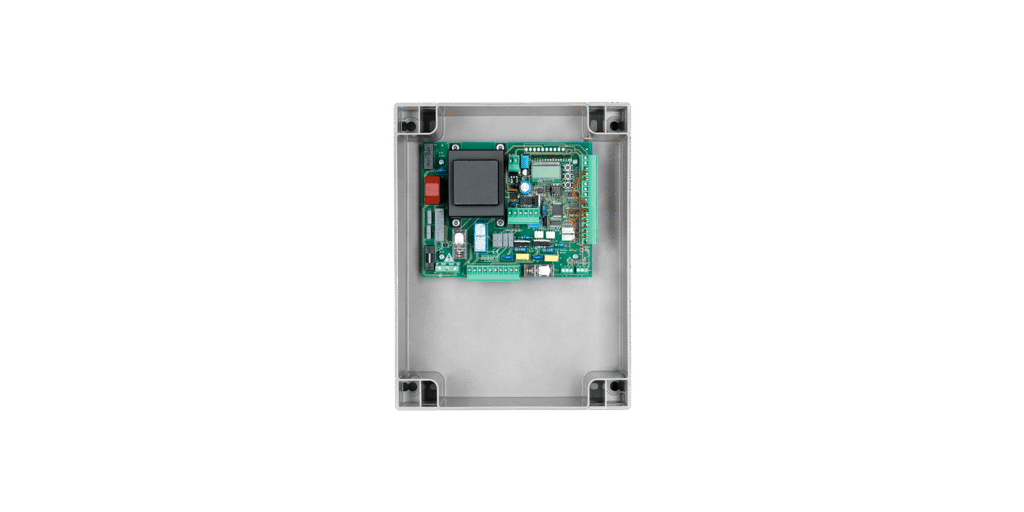

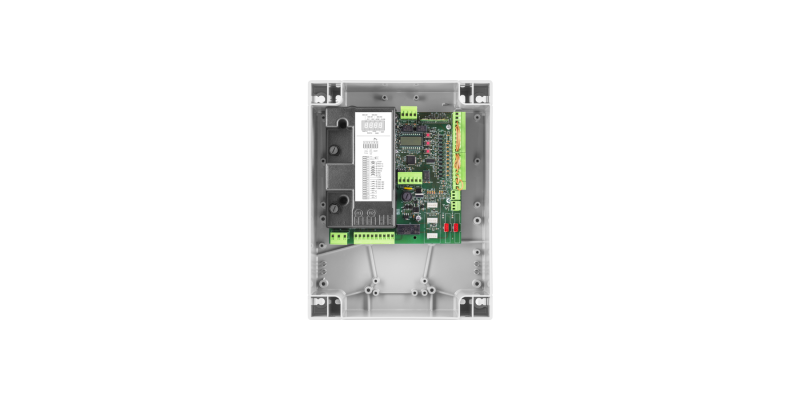

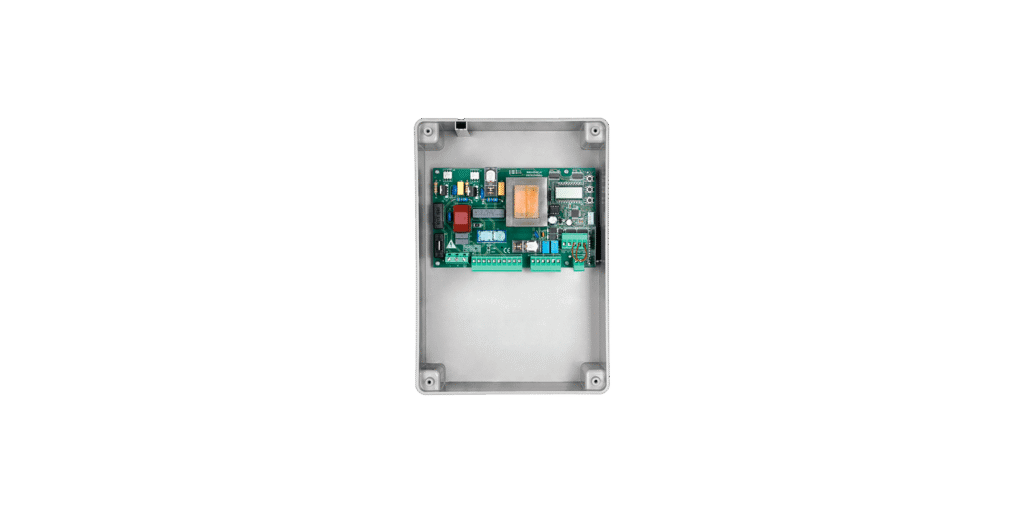

DU.IT14N je motoreduktor. Temeljna kutija, sistem ručne deblokade, upravljačka centrala, fotoćelije, signalna lampa, daljinski upravljači i ostali bezbednosni elementi biraju se prema projektu i nisu automatski deo ponude motora. Aktuelna zvanična stranica navodi da je disk kamova uključen. Kompatibilne centrale su BRAINY, BRAINY PLUS i HEADY.
Ugradnja i drenaža
Temeljna kutija mora biti nivelisana prema osi šarke, stabilno betonirana i povezana na funkcionalnu drenažu. Oznaka IP67 ne znači da motor treba da bude trajno potopljen. Loša drenaža, zapušeni odvodi i prodor mulja najčešći su uzroci korozije, otežanog rada i skupih servisnih intervencija kod podzemne automatike.
Najčešći problemi i rešenja
- Motor ne pokreće kapiju: proveriti mrežno napajanje, osigurače, centralu, kondenzator 12,5 µF, vezu motora i položaj ručne deblokade.
- Kapija se zaustavlja pre kraja: proveriti mehaničke graničnike, vreme rada u centrali, trenje šarki i da li krilo zapinje.
- Voda ostaje u temeljnoj kutiji: očistiti i proveriti drenažu; ne puštati sistem u dugotrajan rad dok uzrok prodora vode nije uklonjen.
- Čuje se škripanje ili rad postaje težak: proveriti mehaniku, spojne poluge i propisanu mast; ne sipati ulje u mehanizam.
- Krila se kreću u pogrešnom smeru: isključiti napajanje i prepustiti korekciju priključaka kvalifikovanom instalateru.
Profesionalna procena pre kupovine
Maksimalna dužina ili masa krila ne smeju se posmatrati odvojeno. Potrebno je proveriti težinu, širinu, ispunu kapije, izloženost vetru, stanje šarki, položaj ose rotacije, željeni ugao otvaranja, intenzitet korišćenja i mogućnost odvodnjavanja. Dracom može da predloži odgovarajući motor, temeljnu kutiju, centralu i bezbednosnu opremu na osnovu fotografija i mera sa objekta.
Tehničke specifikacije za Benincà DU.IT14N – podzemni motor 230 V za krilnu kapiju
| Model | DU.IT14N |
|---|---|
| Tip proizvoda | Samokočni podzemni elektromehanički motor |
| Namena | Komercijalna upotreba |
| Napajanje motora | 230 Vac (50–60 Hz) |
| Potrošnja snage | 370 W |
| Maksimalna apsorbovana struja | 1,6 A |
| Obrtni moment | 370 Nm |
| Maksimalna masa krila | 500 kg |
| Vreme otvaranja | 22 s |
| Maksimalna dužina krila | 3,5 m (aktuelni web; uputstvo R6 3,0 m) |
| Radna temperatura | od -20 °C do +50 °C |
| Maksimalan broj uzastopnih manevara | 16 |
| Radni ciklus | 30% |
| Stepen zaštite | IP67 |
| Enkoder | Ne |
| Nivo buke | manje od 70 dB |
| Kondenzator | 12,5 µF |
| Podmazivanje | Mast |
| Masa motora | 11,3 kg (aktuelni web; uputstvo 11,6 kg) |
| Mehanički graničnik | Ugrađen |
| Disk kamova | Uključen prema aktuelnom zvaničnom web izvoru |

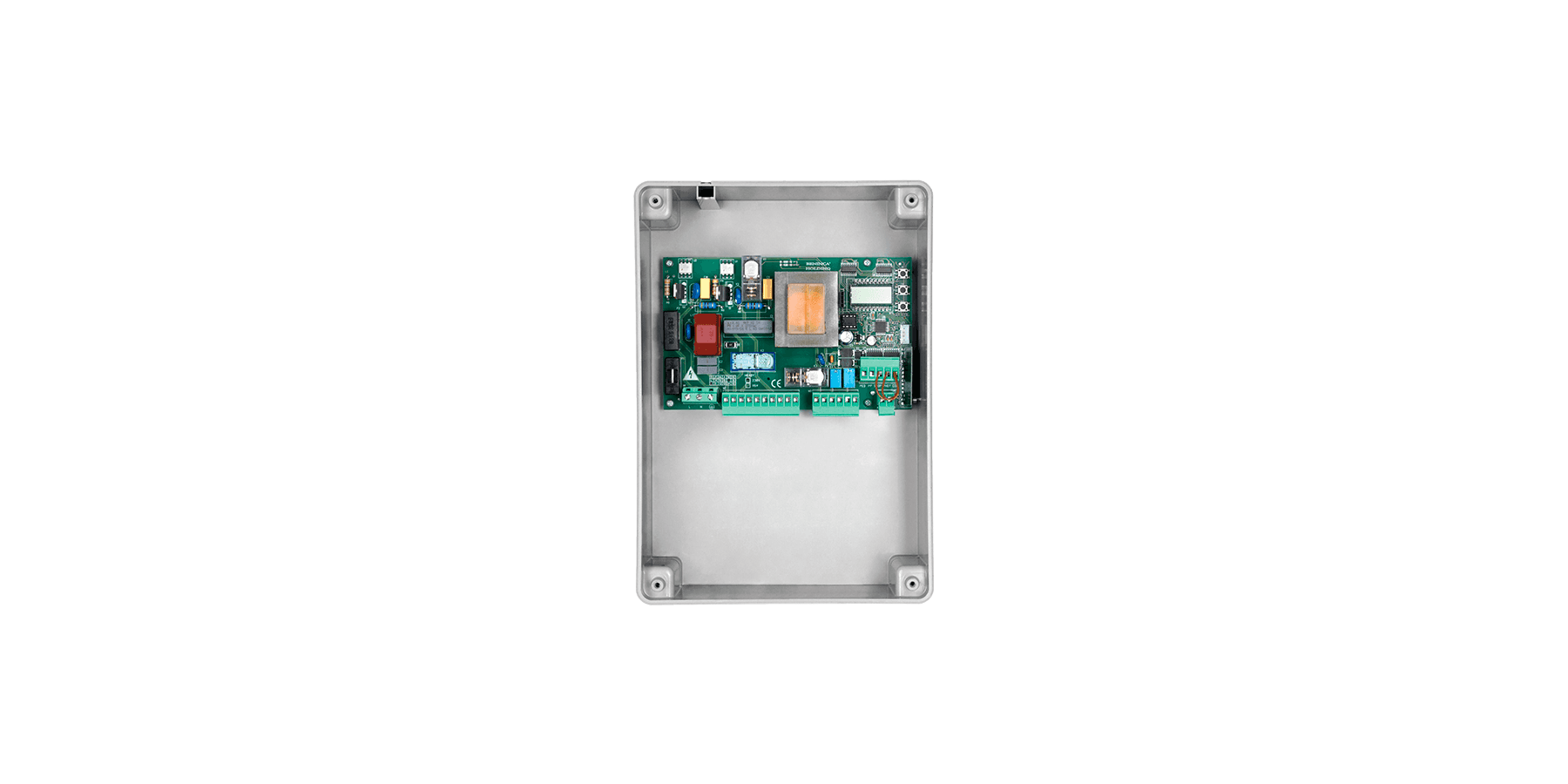

| Kompatibilne centrale | BRAINY, BRAINY PLUS i HEADY |
| Proizvođač |
Uputstva i dokumentacija za Benincà DU.IT14N – podzemni motor 230 V za krilnu kapiju
Galerija i video – Benincà DU.IT14N – podzemni motor 230 V za krilnu kapiju
Najčešća pitanja za Benincà DU.IT14N – podzemni motor 230 V za krilnu kapiju
Šta je Benincà DU.IT14N?
DU.IT14N je samokočni podzemni elektromehanički motor na 230 Vac za automatizaciju krilnih kapija. Ugrađuje se u temeljnu kutiju uz osu šarke, pa je automatika gotovo potpuno skrivena.
Za koju dužinu krila je namenjen DU.IT14N?
Aktuelna zvanična Benincà stranica navodi do 3,5 m po krilu, dok uputstvo L8542112R6 navodi 3,0 m. Konačan izbor mora uzeti u obzir masu, ispunu, vetar, geometriju i intenzitet korišćenja.
Koliku masu krila može da pokreće?
Uputstvo navodi do 500 kg, ali to nije nezavisna garancija za svako krilo. Dužina, površina izložena vetru, stanje šarki i položaj ose mogu zahtevati snažniji ili drugačiji pogon.
Da li DU.IT14N ima enkoder?
Ne. Za varijantu sa enkoderom treba proveriti DU.IT14NE ili drugi odgovarajući model, u zavisnosti od projekta i centrale.
Da li je temeljna kutija uključena?
DU.IT14N je motoreduktor, a temeljna kutija se bira kao zaseban element sistema osim ako konkretna ponuda izričito navodi komplet. Sadržaj ponude mora biti potvrđen pre kupovine.
Da li je disk kamova uključen?
Aktuelna zvanična Benincà stranica za DU.IT14N navodi da je disk kamova uključen. Za konkretno pakovanje proverava se sadržaj isporuke.
Koje centrale su kompatibilne?
Benincà navodi BRAINY, BRAINY PLUS i HEADY. Centrala se bira prema broju motora, bezbednosnim uređajima, potrebnim funkcijama i projektu instalacije.
Šta se dešava kada nestane struja?
Kapija se može ručno deblokirati odgovarajućim mehaničkim priborom. Postupak mora biti dostupan korisniku i testiran nakon montaže.
Da li IP67 znači da motor može stalno da bude u vodi?
Ne. IP67 nije dozvola za trajno potapanje. Temeljna kutija mora imati funkcionalnu drenažu i redovno se pregledati zbog vode, mulja i korozije.
Čime se podmazuje DU.IT14N?
Mehanizam koristi mast. Ne treba sipati ulje niti mešati maziva bez servisne procedure i potvrde proizvođača.
Koliko traje otvaranje kapije?
Zvanična specifikacija navodi približno 22 sekunde. Stvarno vreme može zavisiti od ugla otvaranja, podešavanja centrale, mehanike i uslova na objektu.
Da li je pogodan za intenzivnu upotrebu?
Zvanično je deklarisan za komercijalnu namenu sa radnim ciklusom 30%. Za veoma frekventne ulaze treba izračunati očekivan broj ciklusa i razmotriti 24 V model za intenzivniji rad.
Koji podaci su potrebni za tačnu ponudu?
Potrebni su širina i približna masa svakog krila, fotografije kapije i stubova, ugao otvaranja, stanje šarki, broj dnevnih ciklusa, izloženost vetru, napajanje i mogućnost drenaže.
Problemi i rešenja za Benincà DU.IT14N – podzemni motor 230 V za krilnu kapiju
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
