Beninca CP.ZED24 — interna komandna centrala za ZED24.RI – opis proizvoda

Beninca CP.ZED24 — interna komandna centrala za ZED24.RI

Name: Beninca CP.ZED24 — interna komandna centrala za ZED24.RI
Brand: Beninca
SKU: CP.ZED24

Beninca CP.ZED24 — interna centrala za ZED24.RI kontrategna kip vrata

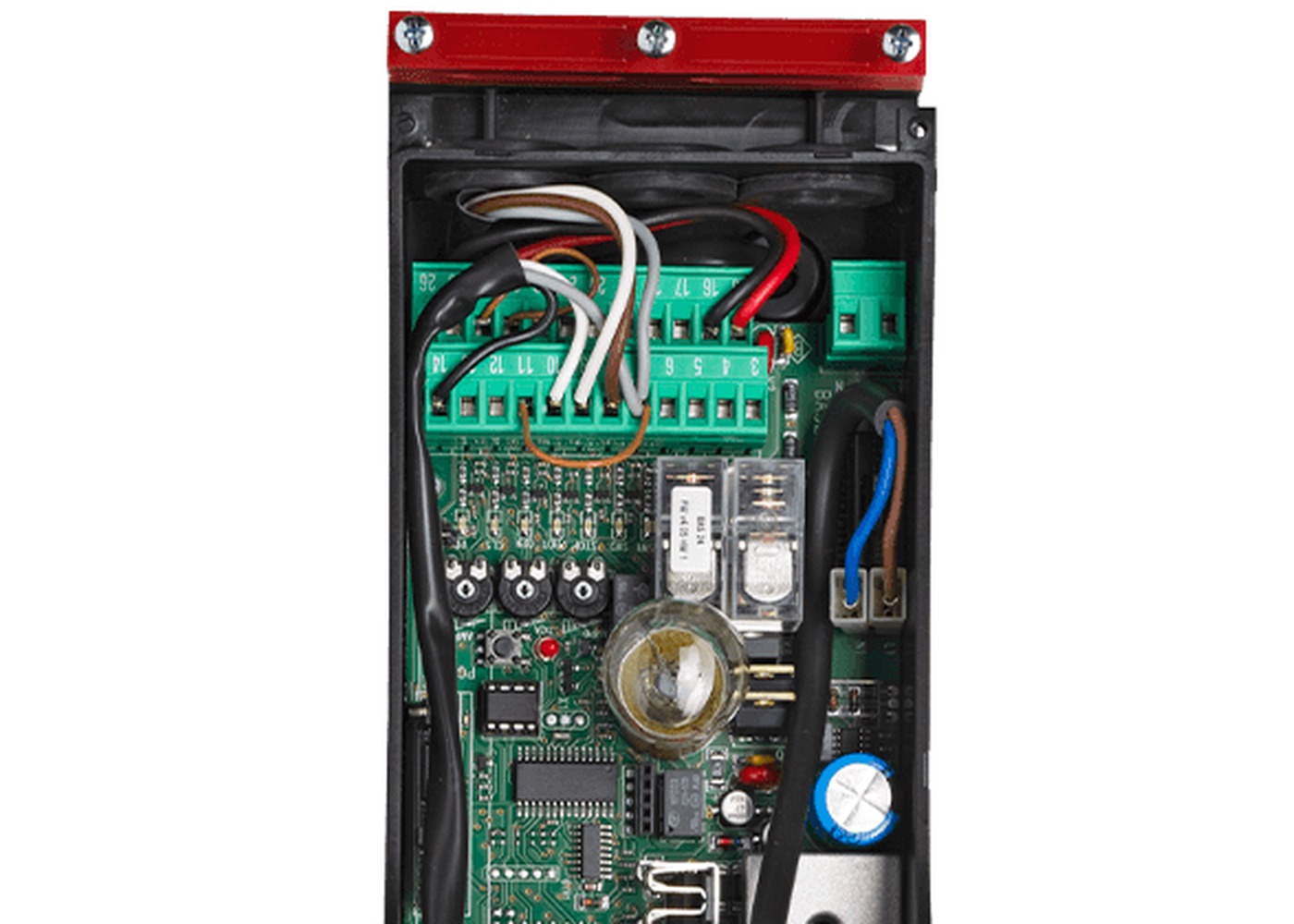

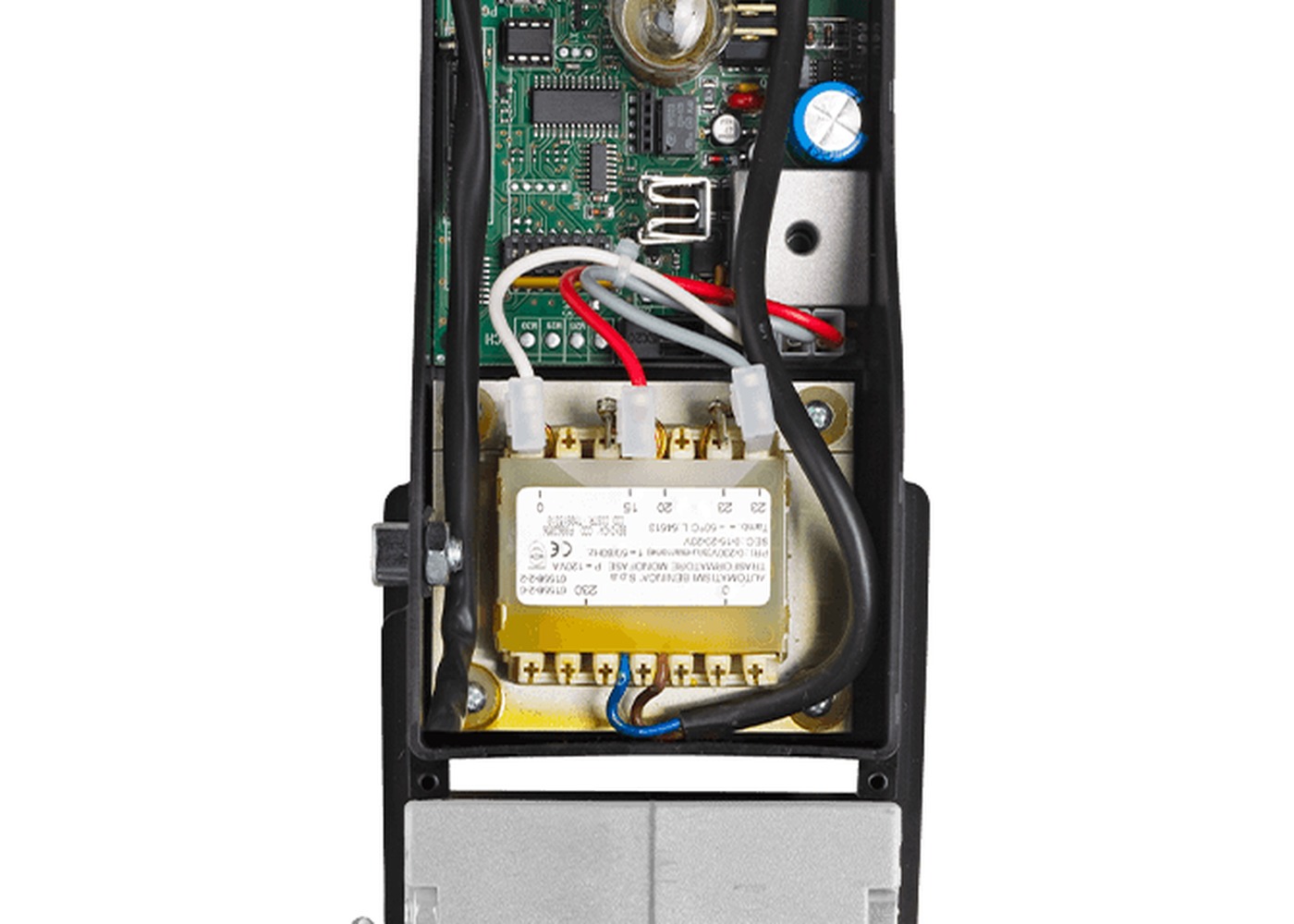

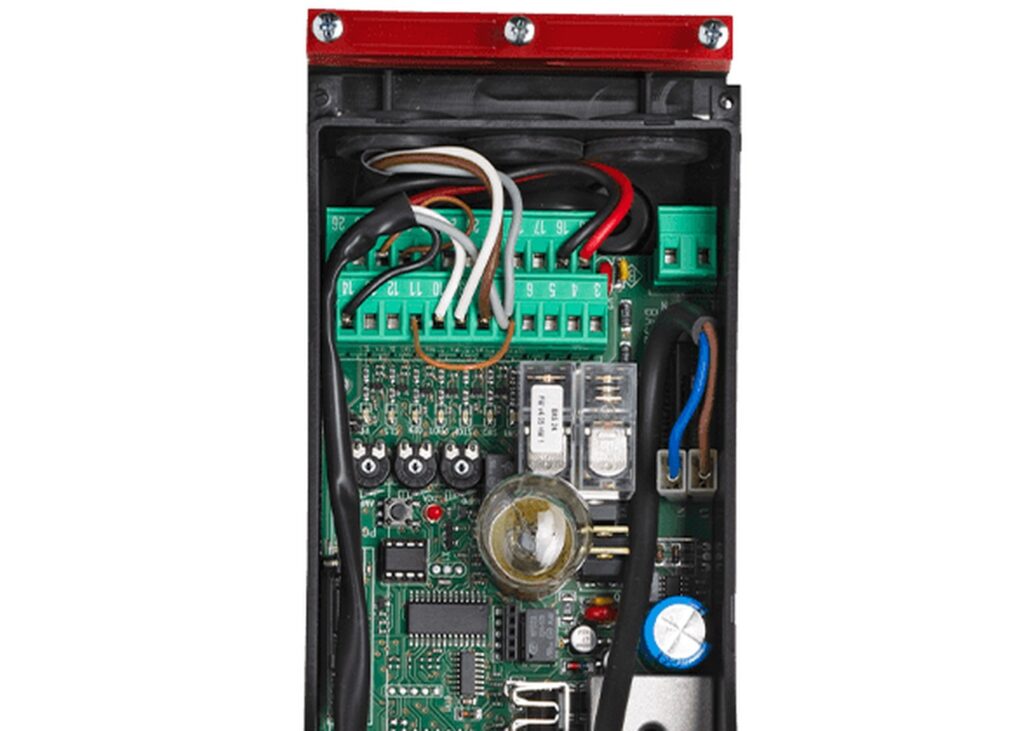

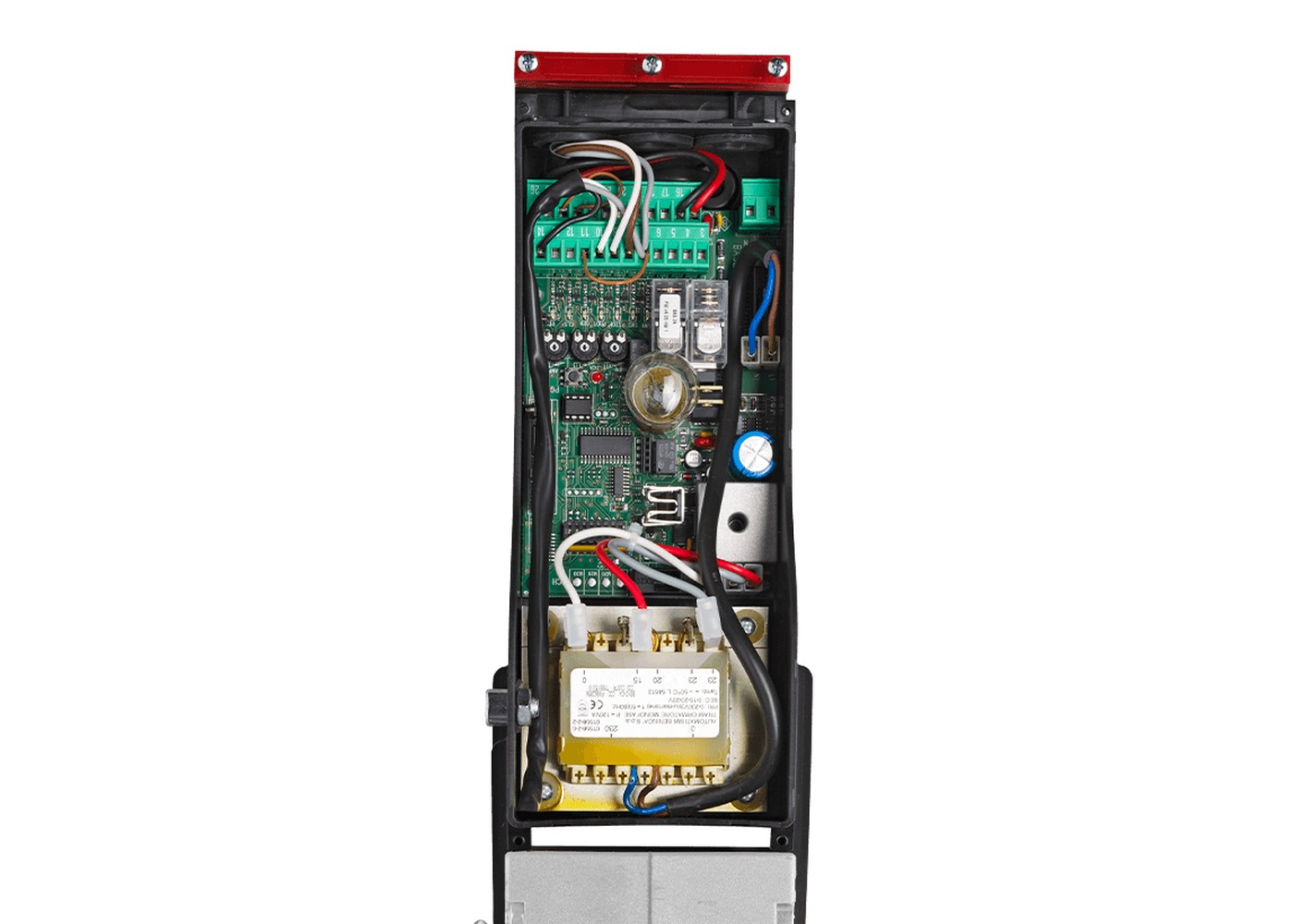

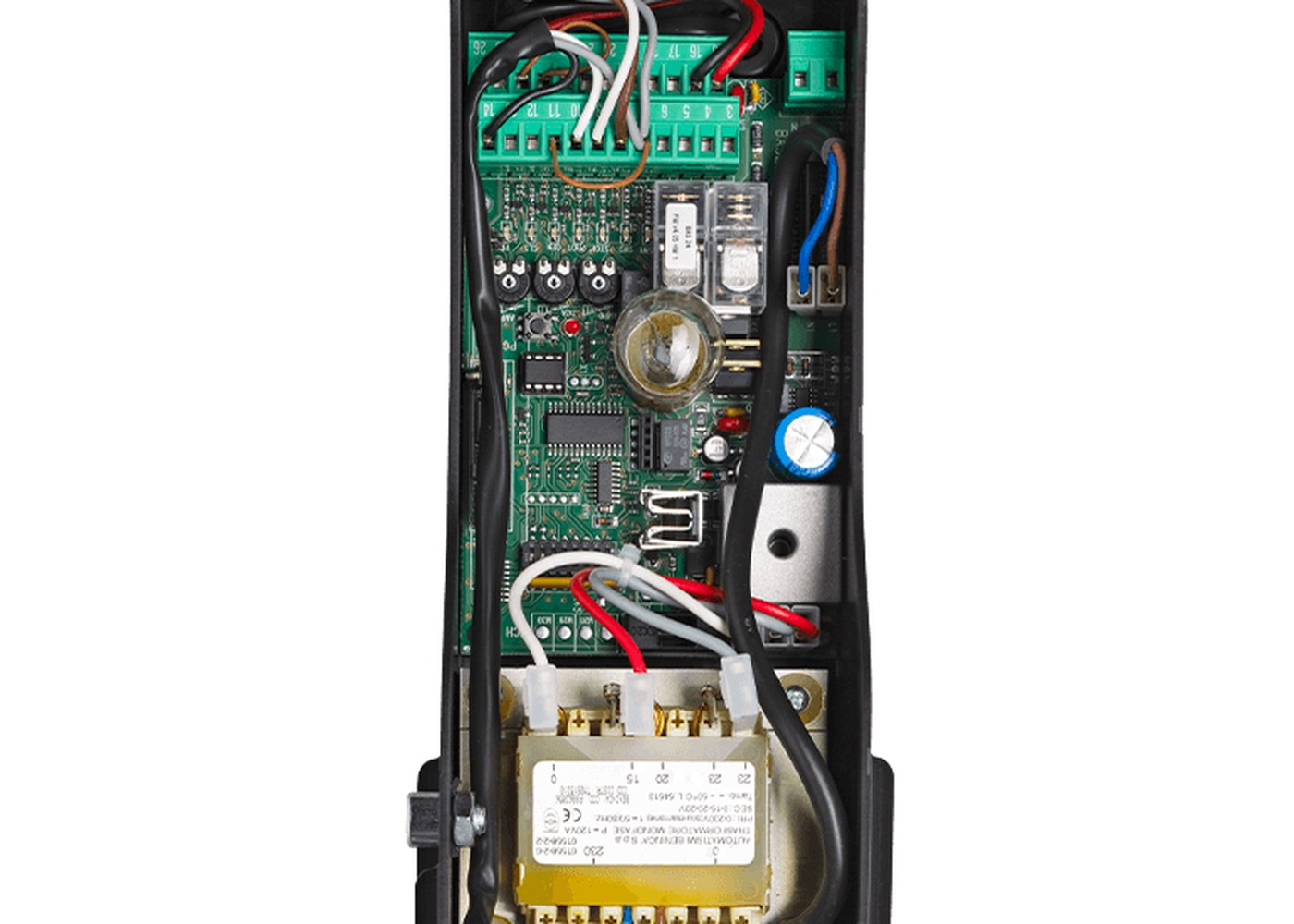

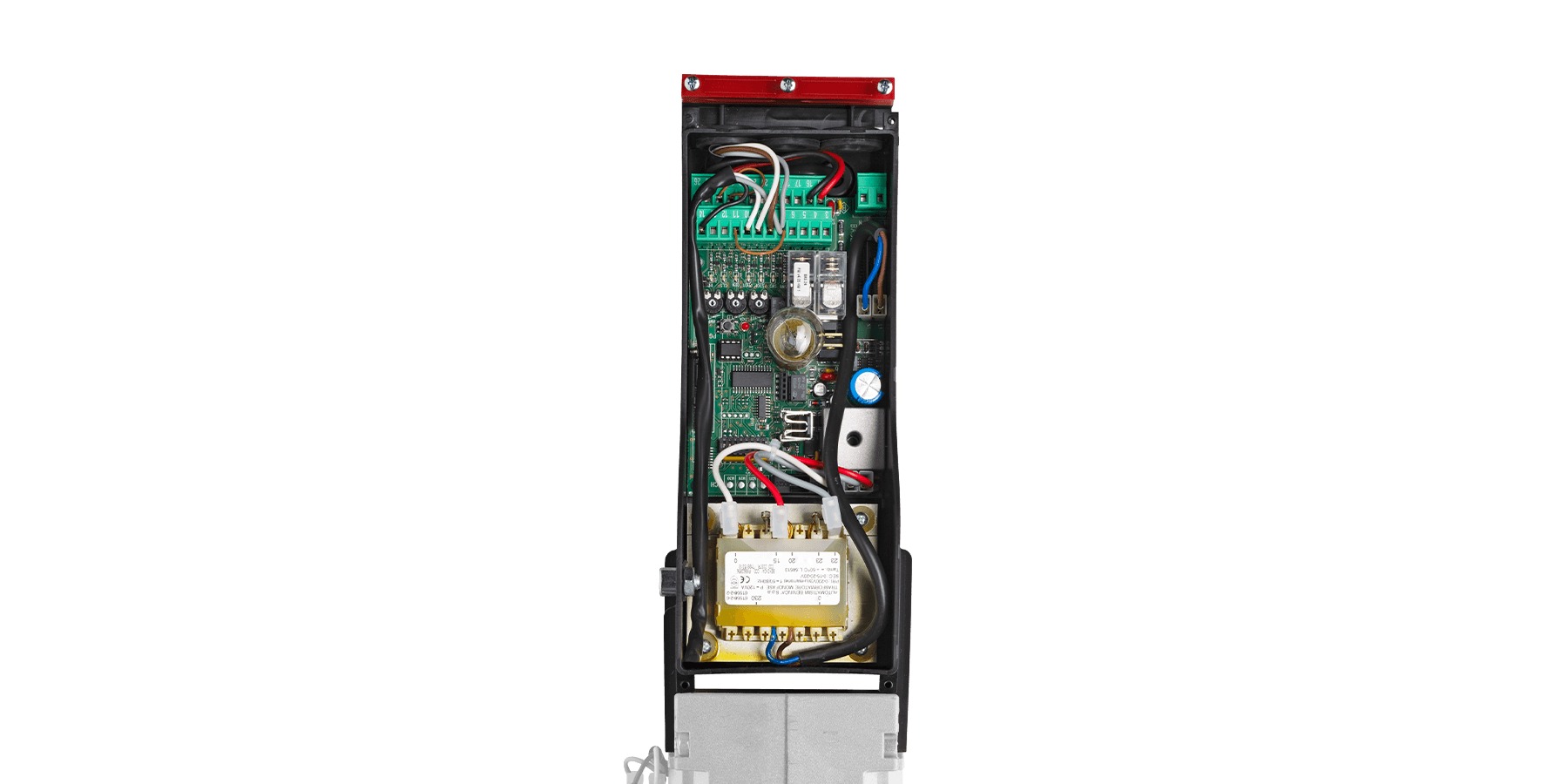

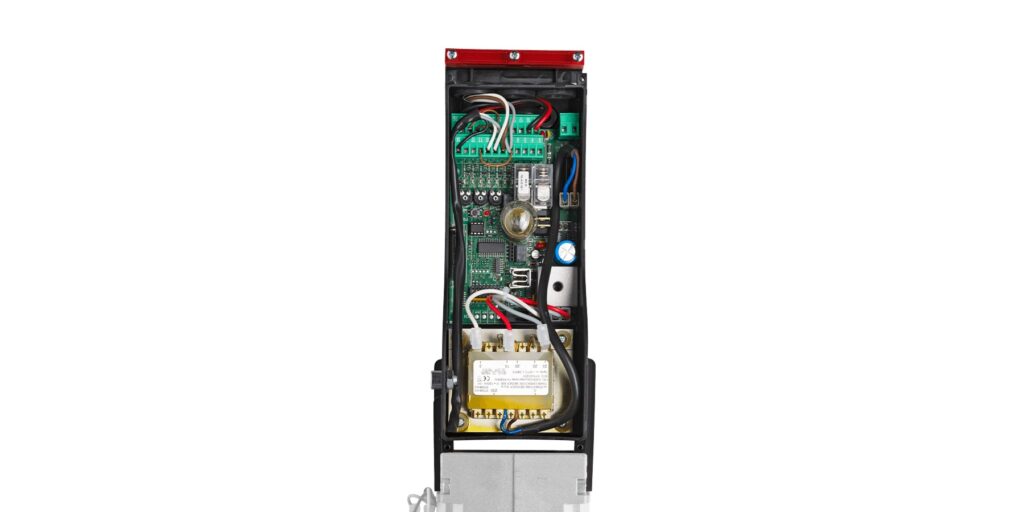

CP.ZED24 je fabrički ugrađena elektronska komandna centrala za Beninca ZED24.RI motor za krilne kapije (1 ili 2 aktuatora). Napaja se sa 230Vac, motori su snage 24Vdc/5.5A po krilu.

Ključne karakteristike

Integrisani radio prijemnik 433.92 MHz, 64 memorisanih daljinaca, isključivo ARC sistem kodiranja
Podešavanje parametara preko trimera i dip-svičeva (bez LCD displeja)
Uklonjive terminalne priključnice
Elektronsko podešavanje momenta, amperometrijska anti-udar zaštita
Fiksno (ne podesivo) usporavanje — jednostavnija, ekonomičnija verzija centrale
Izlaz za servisnu rasvetu 24Vac/dc, indikator otvorene kapije, trepćuća lampa
Uz SE.MODULE modul, potrošnja u stanju pripravnosti je usaglašena sa Evropskom regulativom (EU) 2023/826

Namena

CP.ZED24 je rezervni deo namenjen isključivo servisu i zameni originalne elektronike kod ZED24.RI motora za krilne kapije. Predstavlja osnovnu, ekonomičnu verziju bez naprednih funkcija poput autosettinga, STC System-a ili BeUP podrške. Dracom preporučuje zamenu isključivo originalnim delom.

Tehnički podaci

Podatak	Vrednost	Izvor
Model	CP.ZED24
Namena	Interna centrala za ZED24.RI (1 ili 2 aktuatora
Napajanje centrale	230 Vac – 50/60 Hz
Napajanje motora	24 Vdc / 5.5 A + 5.5 A
Integrisani prijemnik	433.92 MHz – 64 koda (samo ARC)
Podešavanje	trimeri i dip-svičevi (bez LCD)
Terminalne priključnice	uklonjive
Logika rada	automatska / poluautomatska (BEZ mrtvog čoveka)
Ulazi – granični prekidači motora	da
Ulazi – otvori/zatvori/stop/korak po korak/fotoćelija	da
Ulaz – sigurnosna traka	N.C. ili 8K2
Izlaz – servisna rasveta	24 Vac/dc
Izlaz – indikator otvorene kapije	da
Izlaz – trepćuća lampa	da
Elektronsko podešavanje momenta	da
Amperometrijska anti-udar zaštita	da
Usporavanje	fiksno (NIJE podesivo)
Autosetting	ne postoji
STC System	ne postoji
BeUP/PRO.UP podrška	ne postoji
EU 2023/826 izjava	usaglašeno uz SE.MODULE
PDF priručnik	nije javno dostupan

Problemi i rešenja

## Kapija se ne pomera

## Parametri se ne mogu podesiti preko LCD-a

## Kapija se prebrzo zaustavlja / usporavanje se ne menja

## Lažna detekcija prepreke

## Kada pozvati servis

Proverite napajanje 230Vac.
Proverite osigurače.
Ovo je očekivano — CP.ZED24 nema LCD, podešava se preko trimera i dip-svičeva.
Ovo je očekivano ponašanje — usporavanje je fiksno, ne podesivo.
Proverite podešavanje elektronskog momenta.
Ako problem sa podešavanjem trimera/dip-svičeva potraje, kontaktirajte Dracom servis.
