Beninca CP.SAM — interna centrala za SAM seriju

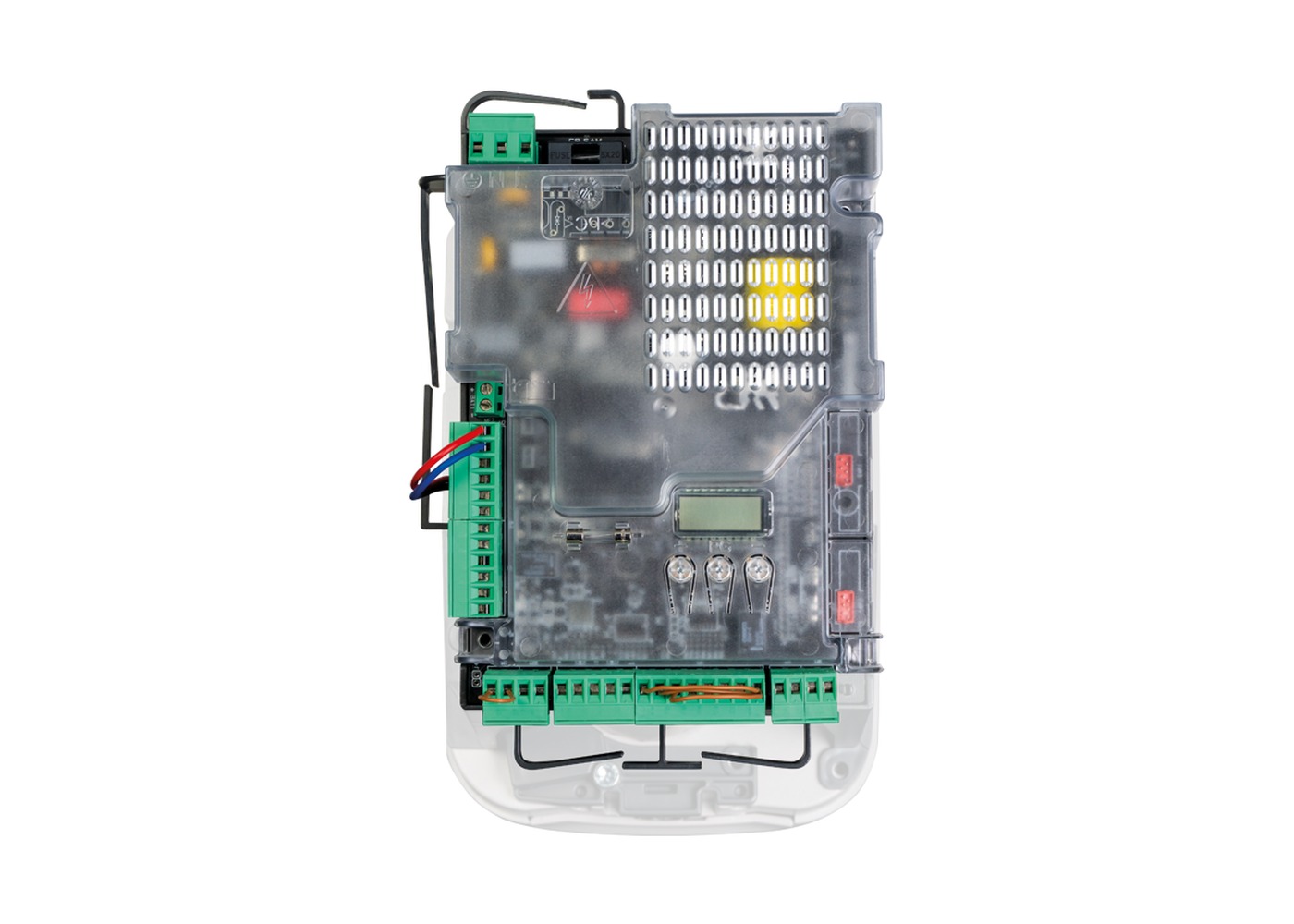

CP.SAM je fabrički ugrađena elektronska komandna centrala za Beninca SAM seriju motora za krilne kapije (2 aktuatora, 24Vdc). Predstavlja jednu od najopremljenijih internih centrala u Beninca ponudi.

Ključne karakteristike

Integrisani radio prijemnik 433.92 MHz, 512 memorisanih daljinaca, isključivo ARC sistem kodiranja

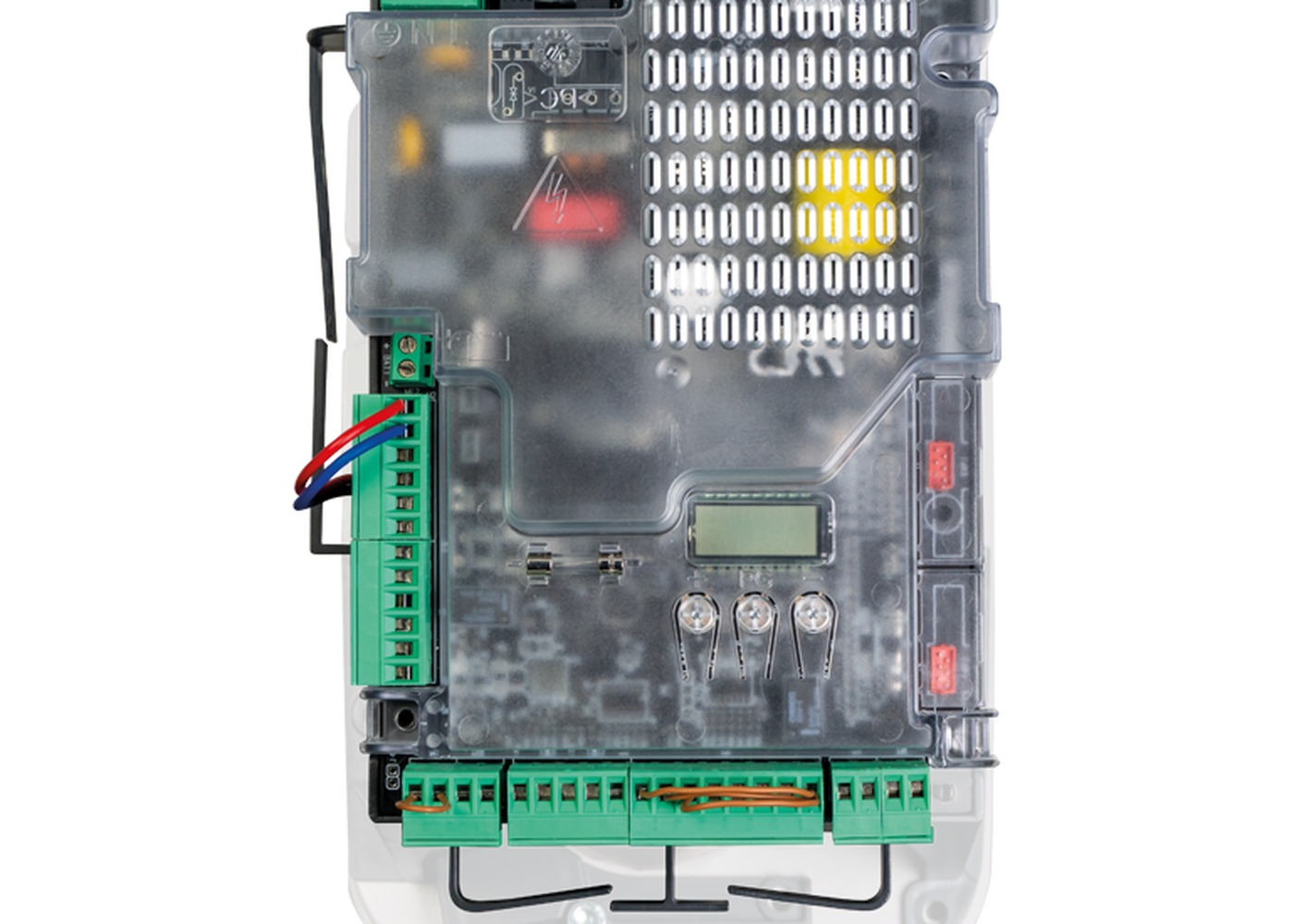

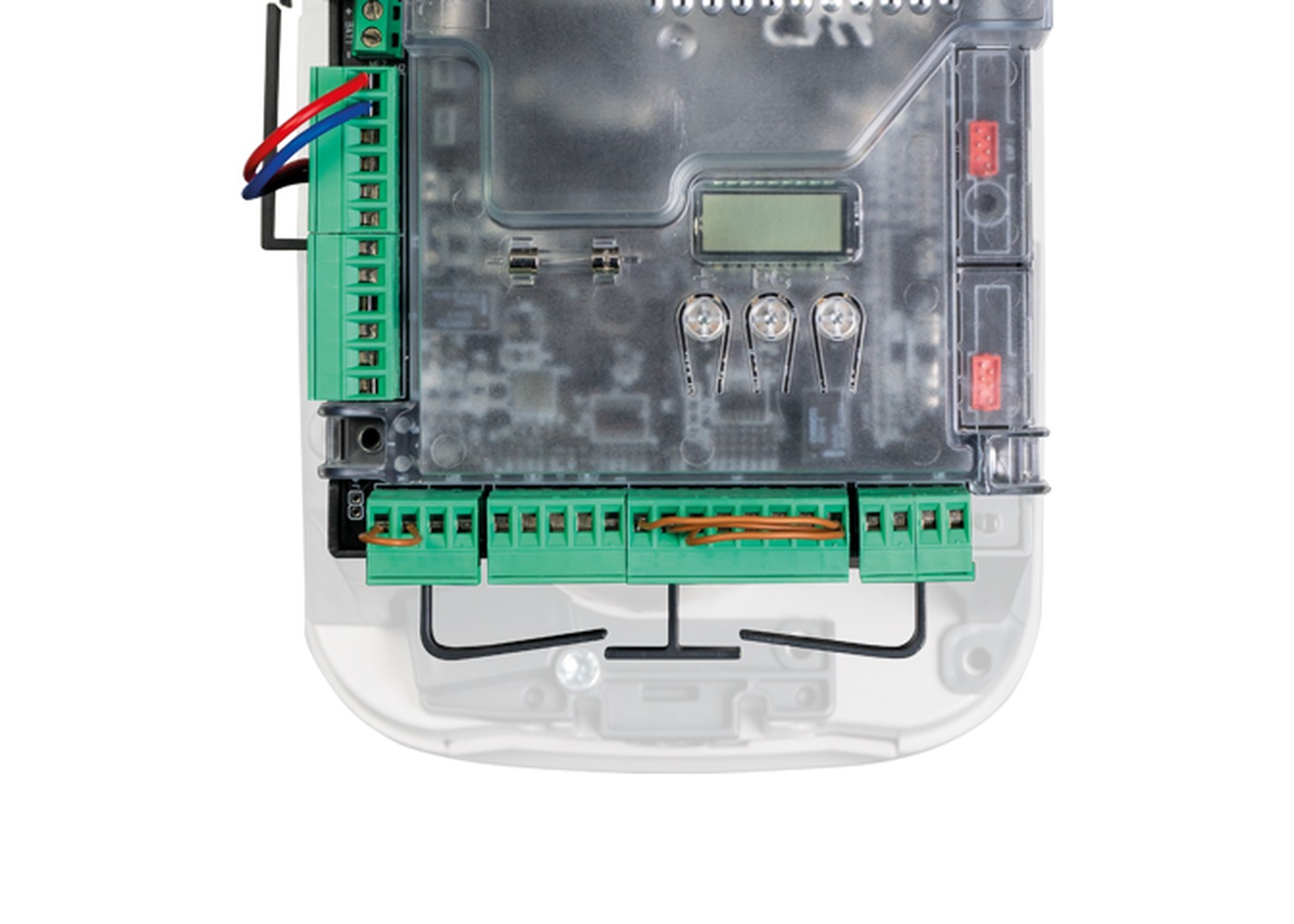

LCD displej, uklonjive terminalne priključnice
Odvojeni enkoder ulazi i odvojeno elektronsko podešavanje momenta za svaki motor
STC System — automatski proračun momenta za svaku tačku hoda kapije
Amperometrijska anti-udar zaštita uz upravljanje enkoderom
Odvojeno podesivo usporavanje po motoru, mogućnost nezavisnog enkoder-ili-vreme zasnovanog rada između dva motora (virtuelni enkoder)
Ugrađeni ESA+ sistem za uštedu energije
Spremnost za X.BE (KNX) i Q.BE (MQTT) povezivanje
Podrška za BeUP aplikaciju i PRO.UP dodatak — daljinska dijagnostika, ažuriranje firmvera, status kapije, slanje komandi
Advantouch sistem za konfiguraciju parametara i daljinaca
Ugrađeni punjač baterija, kompatibilan sa 2 baterije od 12V 1.2Ah (rezervno napajanje)
Usaglašeno sa Evropskom regulativom (EU) 2023/826

Namena

CP.SAM je rezervni deo namenjen isključivo servisu i zameni originalne elektronike kod SAM serije motora za krilne kapije. Dracom preporučuje zamenu isključivo originalnim delom radi očuvanja garancije i ispravne funkcije bezbednosnih sistema.

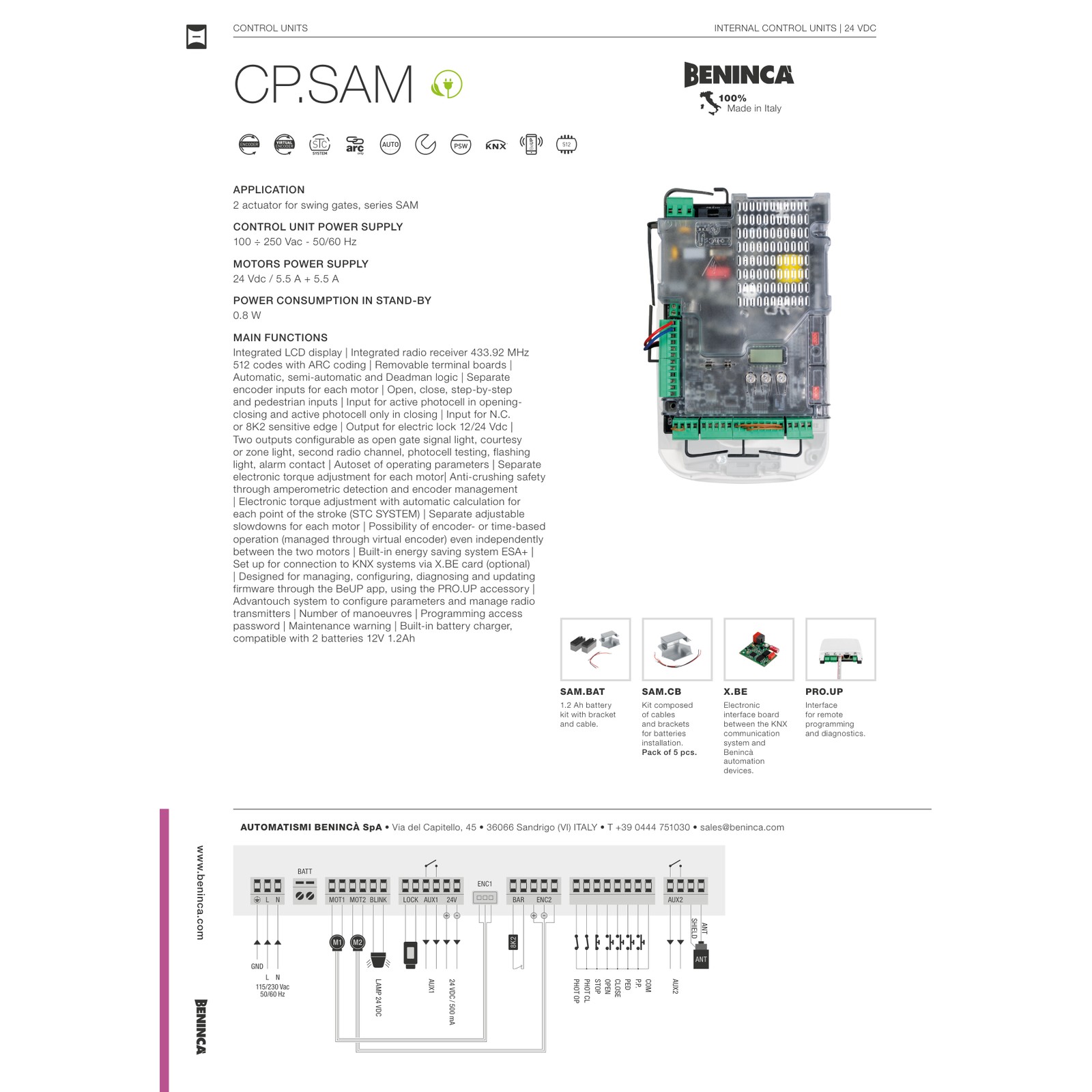

Tehnički podaci

Podatak	Vrednost	Izvor
Model	CP.SAM
Namena	Interna centrala za SAM seriju (2 aktuatora
Napajanje centrale	230 Vac – 50/60 Hz
Napajanje motora	24 Vdc / 5.5 A + 5.5 A
Integrisani prijemnik	433.92 MHz – 512 koda (samo ARC)
Displej	LCD
Terminalne priključnice	uklonjive
Logika rada	automatska / poluautomatska / mrtvi čovek
Ulazi – enkoder	odvojeni po motoru
Ulazi – otvori/zatvori/korak po korak/pešački	da
Ulazi – fotoćelije	2 (aktivna pri otvaranju-zatvaranju + aktivna samo pri zatvaranju)
Ulaz – sigurnosna traka	N.C. ili 8K2
Izlaz – elektrobrava	12/24 Vdc
Izlazi – konfigurabilni	2 (indikator/rasveta/drugi radio kanal/test fotoćelije/trepćuća lampa/alarm)
Autoset	da
Elektronsko podešavanje momenta	odvojeno po motoru
Anti-udar zaštita	amperometrijska + upravljanje enkoderom
STC System	da (automatski proračun momenta po tački hoda)
Podesivo usporavanje	odvojeno po motoru
Enkoder-ili-vreme rad	nezavisno po motoru (virtuelni enkoder)
ESA+ ugrađen	da
X.BE (KNX) spremnost	da (opciono)
Q.BE (MQTT) spremnost	da
BeUP/PRO.UP podrška	da (daljinska dijagnostika
Advantouch sistem	da
Brojač manevara	da
Lozinka za pristup programiranju	da
Upozorenje o održavanju	da
Ugrađeni punjač baterija	kompatibilan sa 2x12V 1.2Ah
EU 2023/826 izjava	usaglašeno (eksplicitno navedeno)
PDF priručnik	nije javno dostupan

Problemi i rešenja

## Kapija se ne pomera

## Jedno krilo radi drugačije od drugog

## BeUP aplikacija ne povezuje se sa centralom

## Lažna detekcija prepreke

## X.BE (KNX) ili Q.BE (MQTT) ne rade

## Kada pozvati servis

Proverite napajanje 230Vac i stanje baterija (rezervno napajanje 2x12V 1.2Ah).
Proverite osigurače.
Proverite odvojena podešavanja momenta i usporavanja po motoru.
Proverite da li je odabran enkoder- ili vreme-zasnovan rad za svaki motor.
Proverite PRO.UP dodatak i njegovu povezanost.
Proverite Wi-Fi/Bluetooth signal i udaljenost telefona od centrale.
Proverite STC System kalibraciju i amperometrijsku osetljivost.
Ponovite autoset proceduru.
Proverite da li je odgovarajući modul instaliran i konfigurisan (X.BE je opciono).
Ako problemi sa sinhronizacijom krila ili BeUP povezivanjem potraju, kontaktirajte Dracom servis.
