Beninca CP.MARK — interna centrala za MARK seriju

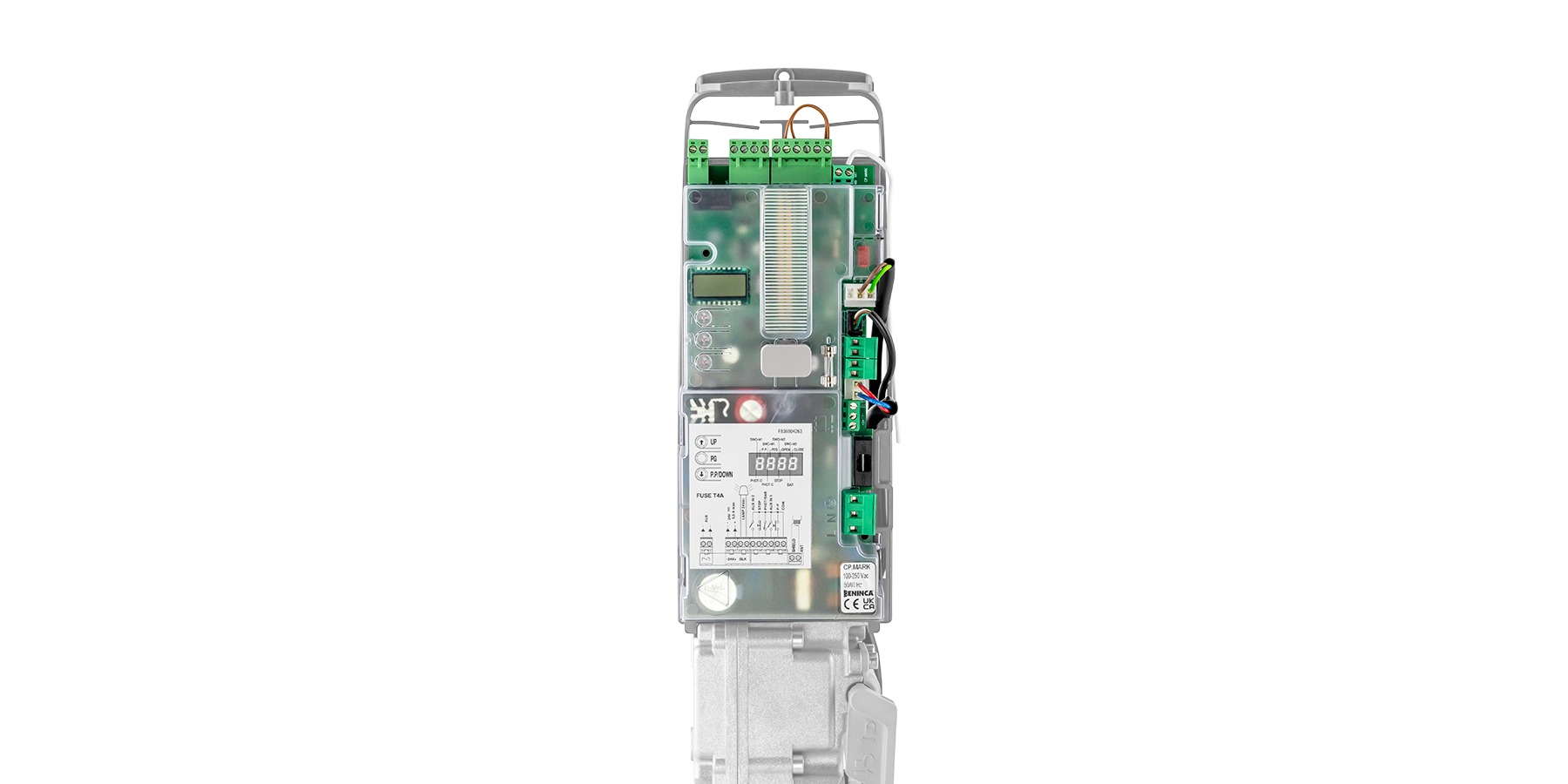

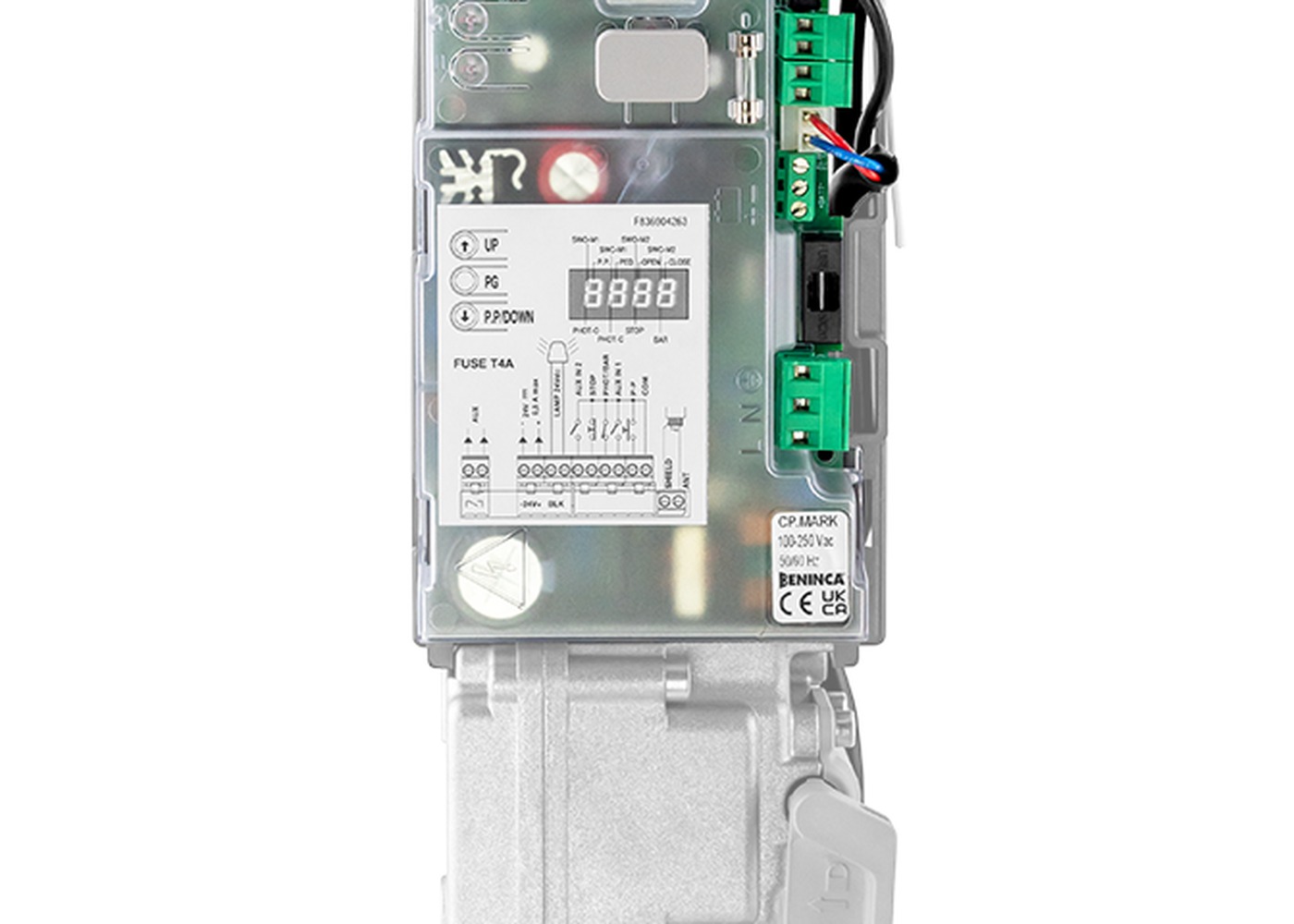

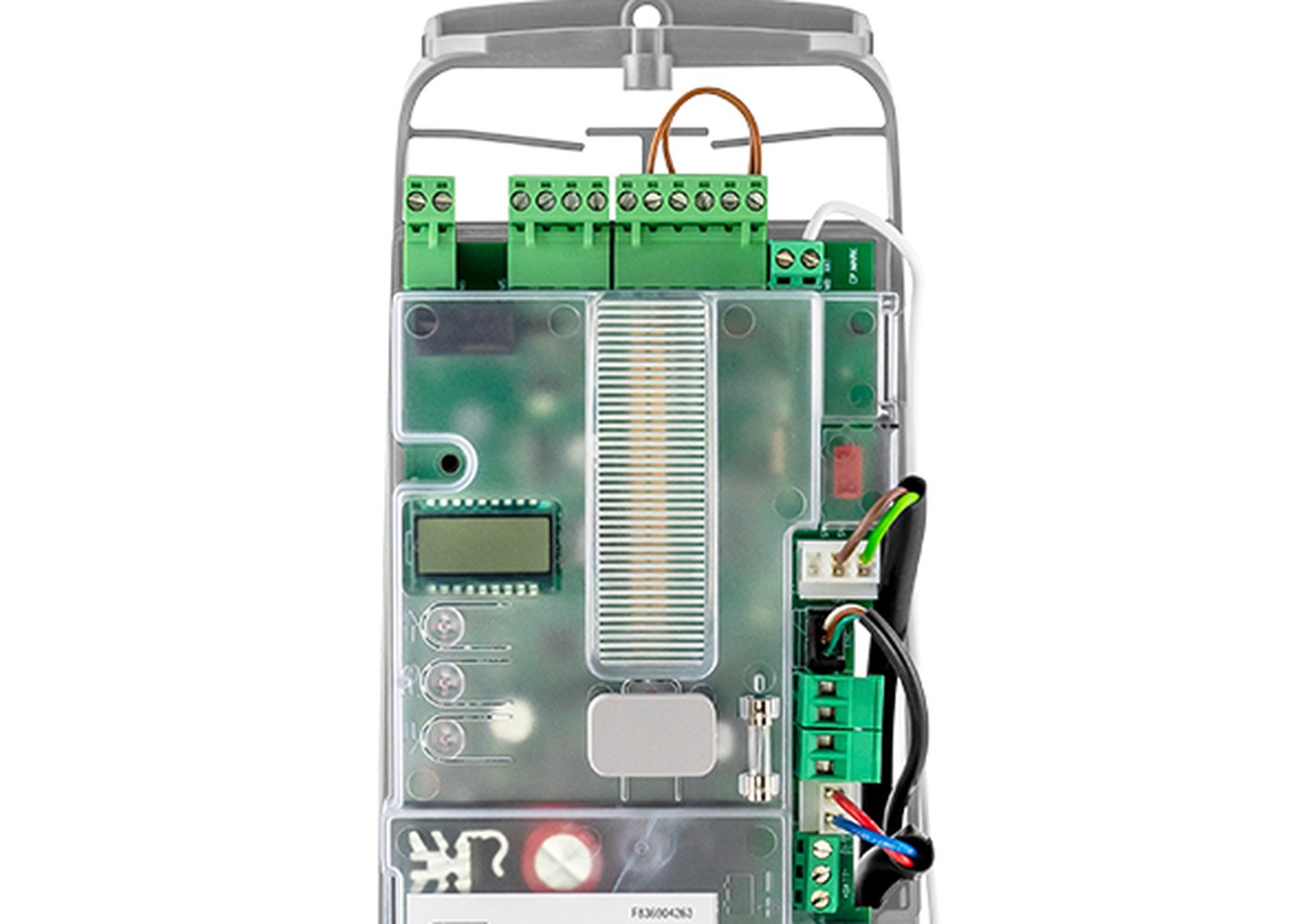

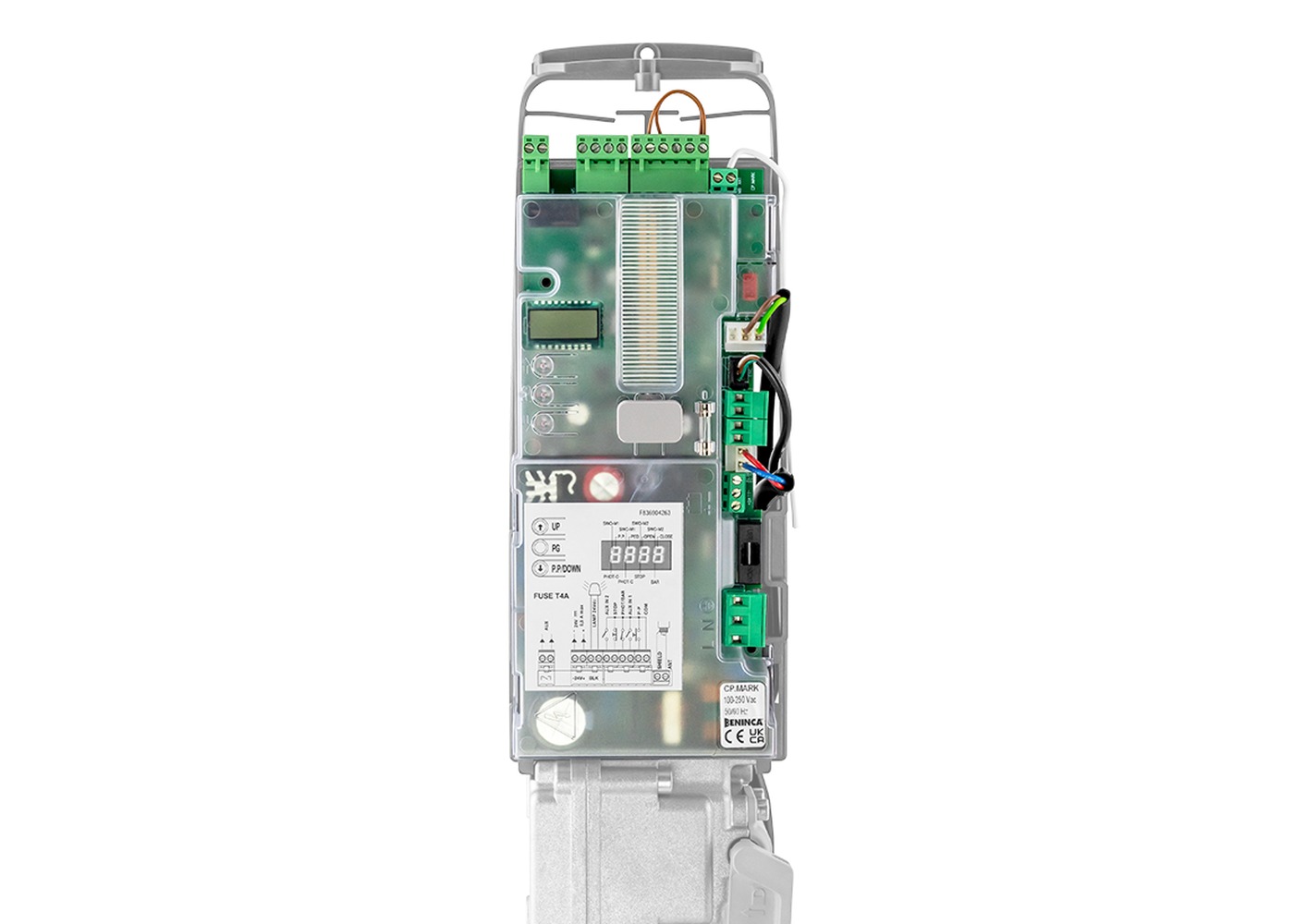

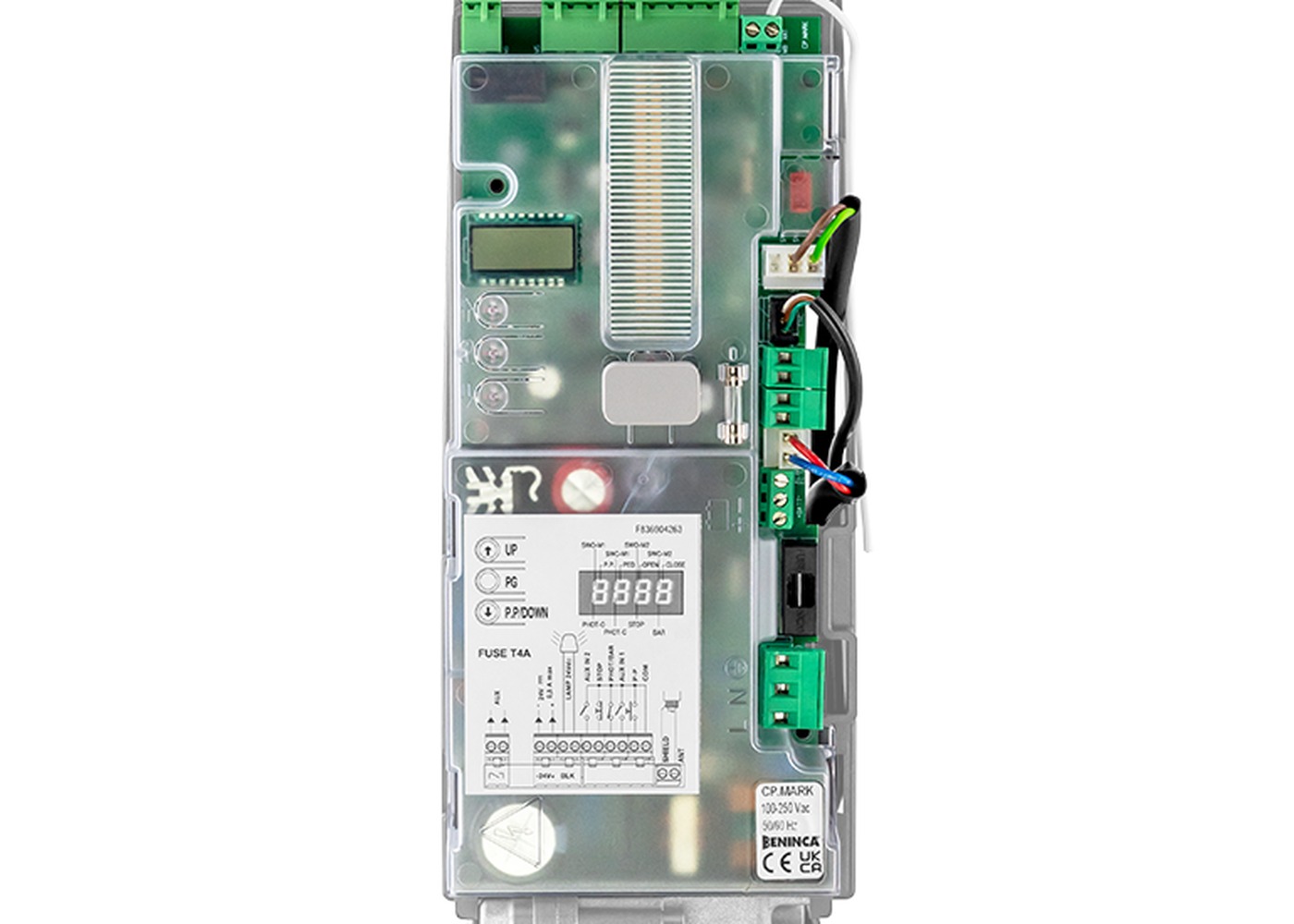

CP.MARK je fabrički ugrađena elektronska komandna centrala za Beninca MARK seriju motora (1 ili 2 aktuatora). Napaja se u širokom opsegu od 100 do 250Vac, sa motorima snage 24Vdc/5.5A po motoru.

Ključne karakteristike

Integrisani radio prijemnik 433.92 MHz, 64 memorisanih daljinaca, isključivo ARC sistem kodiranja
LCD displej, uklonjive terminalne priključnice
Ugrađena LED rasveta prilaza i poseban izlaz rasvete za drugi motor
Snažan konfigurabilni izlaz 230Vac 10A max — pogodan za direktno napajanje spoljne rasvete
STC System, amperometrijska anti-udar zaštita sa upravljanjem enkoderom
Odvojeno elektronsko podešavanje brzine otvaranja i zatvaranja, podesivo usporavanje
Ugrađeni ESA+ sistem za uštedu energije
Spremnost za X.BE (KNX) i Q.BE (MQTT) povezivanje
Podrška za BeUP aplikaciju i PRO.UP dodatak
Ugrađeni punjač baterija
Usaglašeno sa Evropskom regulativom (EU) 2023/826

Namena

CP.MARK je rezervni deo namenjen isključivo servisu i zameni originalne elektronike kod MARK serije motora. Dracom preporučuje zamenu isključivo originalnim delom radi očuvanja garancije i ispravne funkcije bezbednosnih sistema.

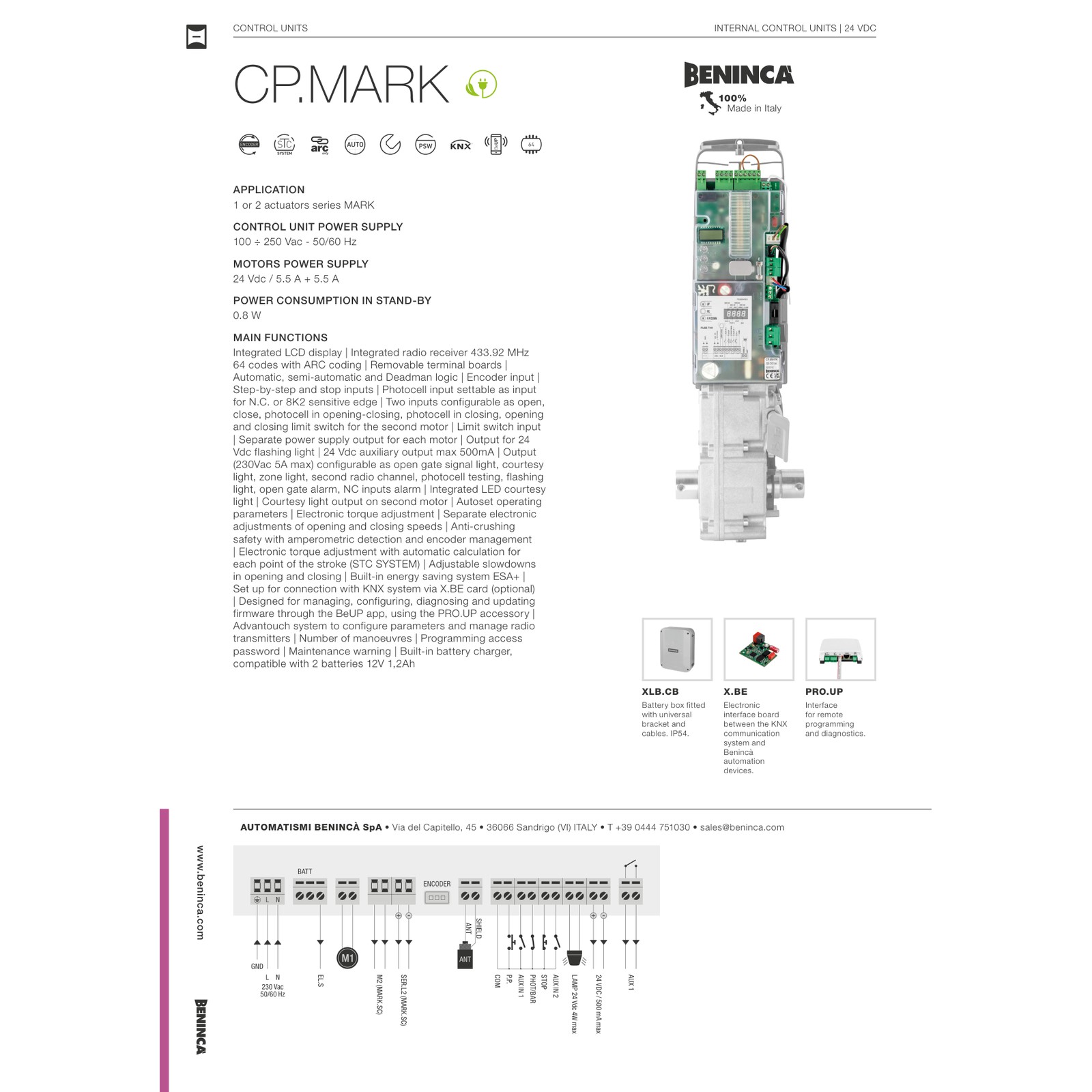

Tehnički podaci

Podatak	Vrednost	Izvor
Model	CP.MARK
Namena	Interna centrala za MARK seriju (1 ili 2 aktuatora)
Napajanje centrale	100 – 250 Vac – 50/60 Hz
Napajanje motora	24 Vdc / 5.5 A + 5.5 A
Integrisani prijemnik	433.92 MHz – 64 koda (samo ARC)
Displej	LCD
Terminalne priključnice	uklonjive
Logika rada	automatska / poluautomatska / mrtvi čovek
Ulaz – enkoder	da
Ulazi – korak po korak/stop	da
Ulaz – fotoćelija/sigurnosna traka	podesivo N.C. ili 8K2
Ulazi – konfigurabilni (2)	otvori/zatvori/fotoćelija/granični prekidač drugog motora
Ulaz – granični prekidač	da
Izlaz – napajanje po motoru	odvojeno
Izlaz – trepćuća lampa 24Vdc	da
Izlaz – pomoćni 24Vdc	max 500mA
Izlaz – konfigurabilni 230Vac 10A	indikator/rasveta/drugi radio kanal/test fotoćelije/trepćuća lampa/alarm
Ugrađena LED rasveta	da
Izlaz rasvete na drugom motoru	da
Autoset	da
Elektronsko podešavanje momenta	da
Odvojeno podešavanje brzine otvaranja/zatvaranja	da
Amperometrijska anti-udar zaštita	da (+ enkoder)
STC System	da
Podesivo usporavanje	otvaranje i zatvaranje
ESA+ ugrađen	da
X.BE (KNX) / Q.BE (MQTT) spremnost	da
BeUP/PRO.UP podrška	da
Brojač manevara	da
Lozinka za pristup programiranju	da
Upozorenje o održavanju	da
Ugrađeni punjač baterija	da
EU 2023/826 izjava	usaglašeno (eksplicitno navedeno)
PDF priručnik	nije javno dostupan

Problemi i rešenja

## Kapija se ne pomera

## LED rasveta ne radi

## Konfigurabilni izlaz 230Vac 10A ne radi

## Lažna detekcija prepreke

## Kada pozvati servis

Proverite napajanje (opseg 100-250Vac).
Proverite osigurače i stanje baterije.
Proverite izlaz za ugrađenu LED rasvetu i konfiguraciju drugog izlaza (courtesy light na drugom motoru).
Proverite konfiguraciju izlaza (koja funkcija je dodeljena) i opterećenje priključenog uređaja (ne prekoračiti 10A).
Proverite STC System kalibraciju i amperometrijsku osetljivost sa enkoderom.
Ponovite autoset proceduru.
Ako problem sa izlazima ili napajanjem potraje, kontaktirajte Dracom servis.
