Beninca CP.JACK — interna komandna centrala za JACK24 – opis proizvoda

Beninca CP.JACK — interna komandna centrala za JACK24

Name: Beninca CP.JACK — interna komandna centrala za JACK24
Brand: Beninca
SKU: CP.JACK

Beninca CP.JACK — interna centrala za JACK24 balansirana sekciona vrata

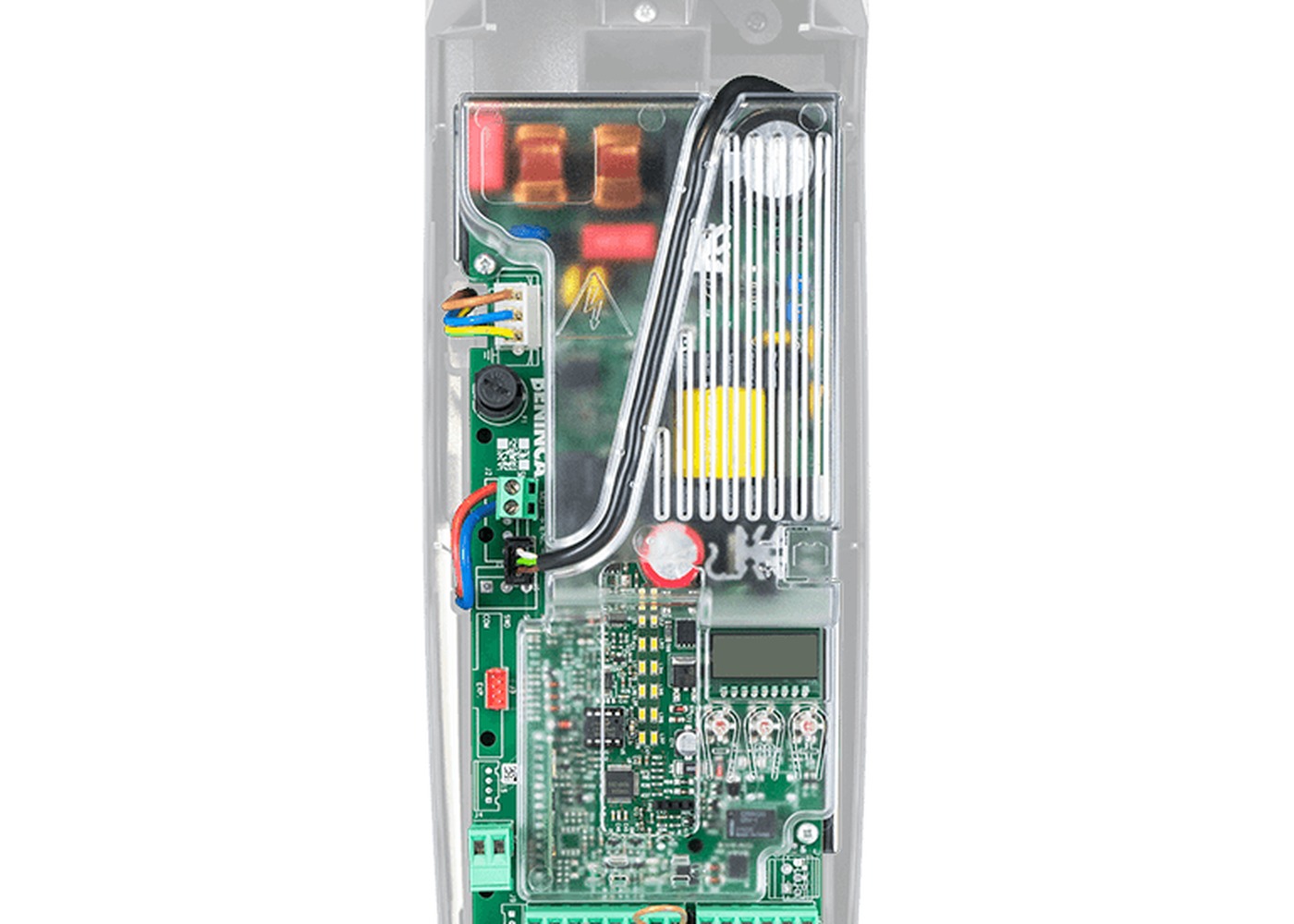

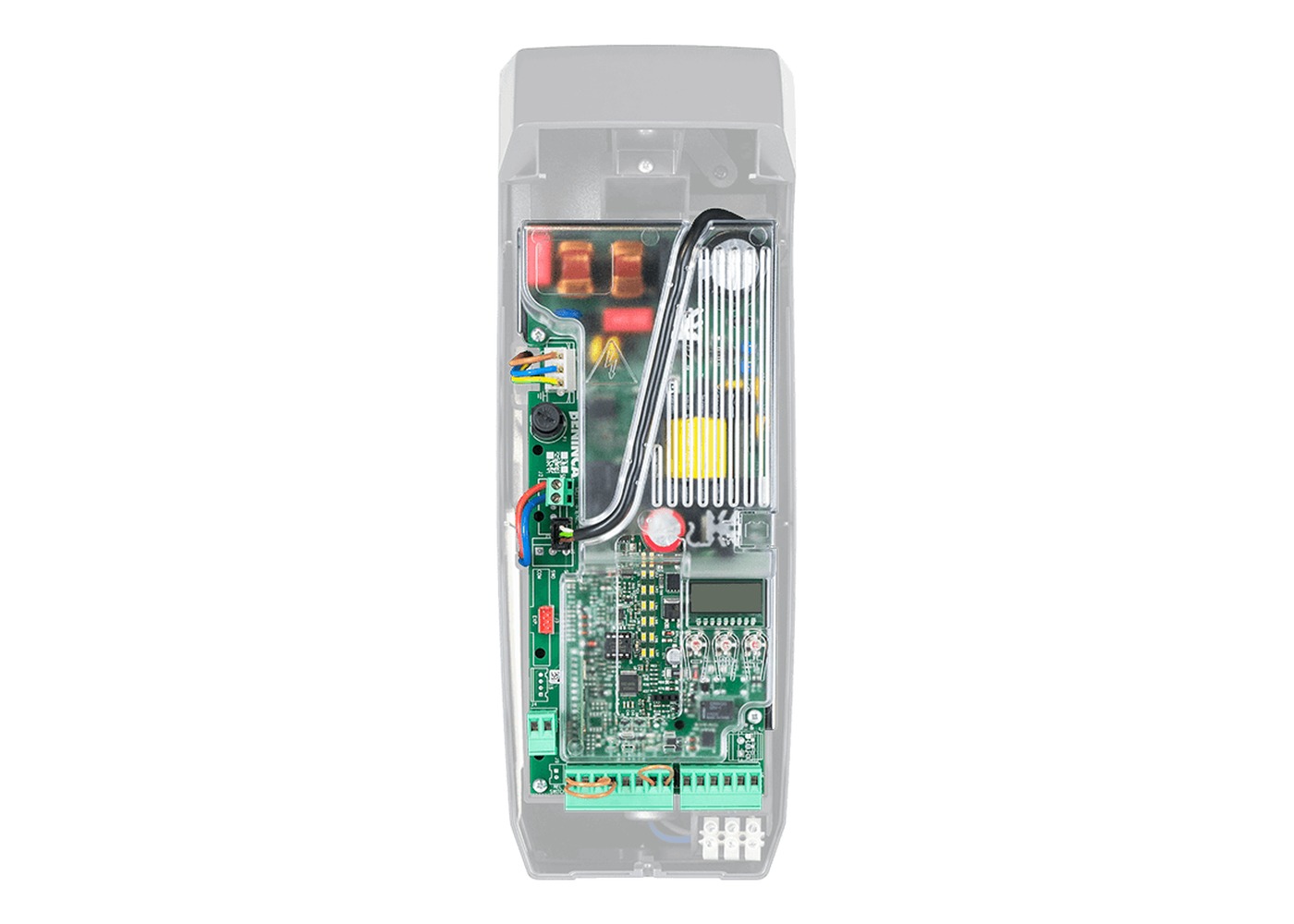

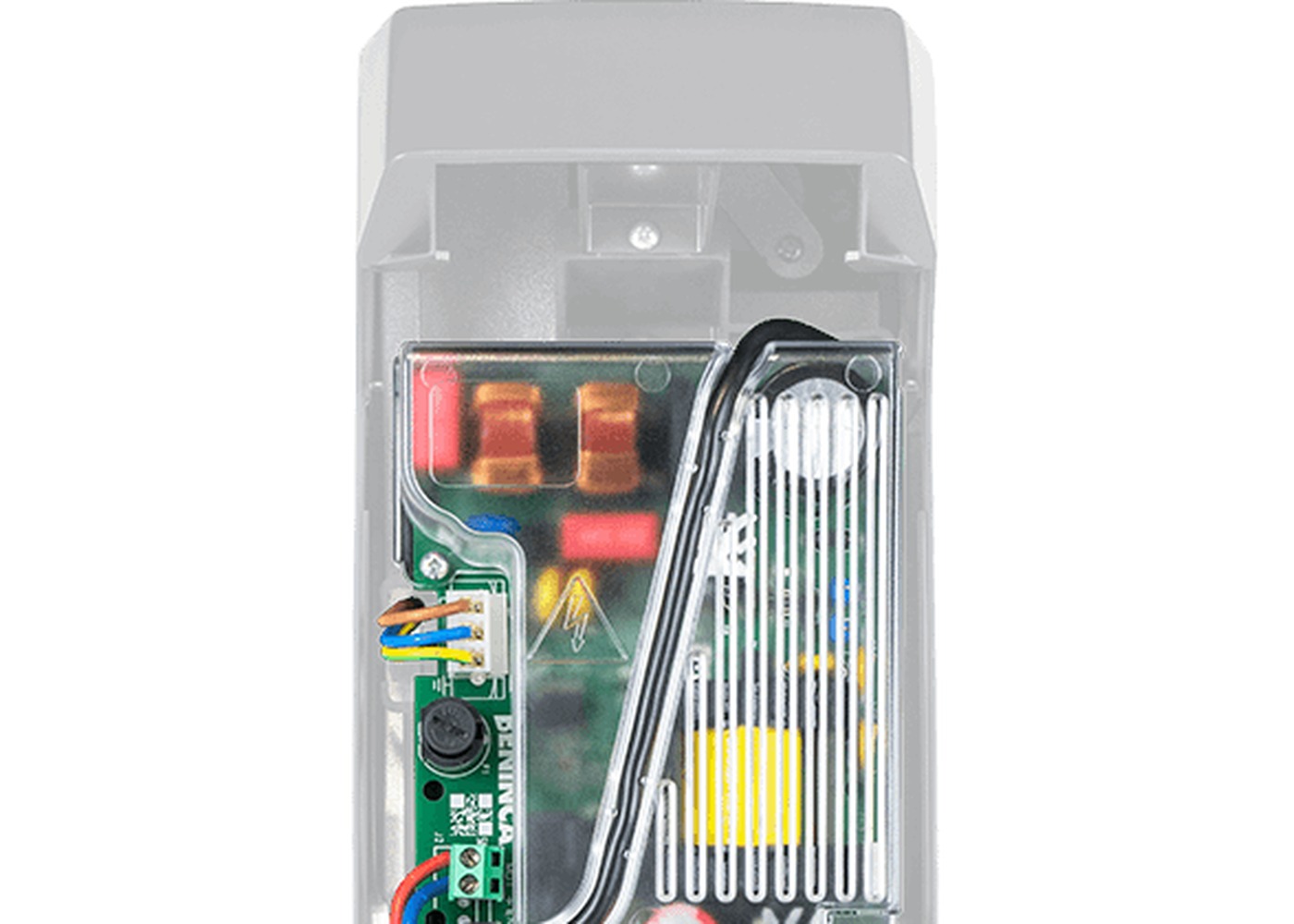

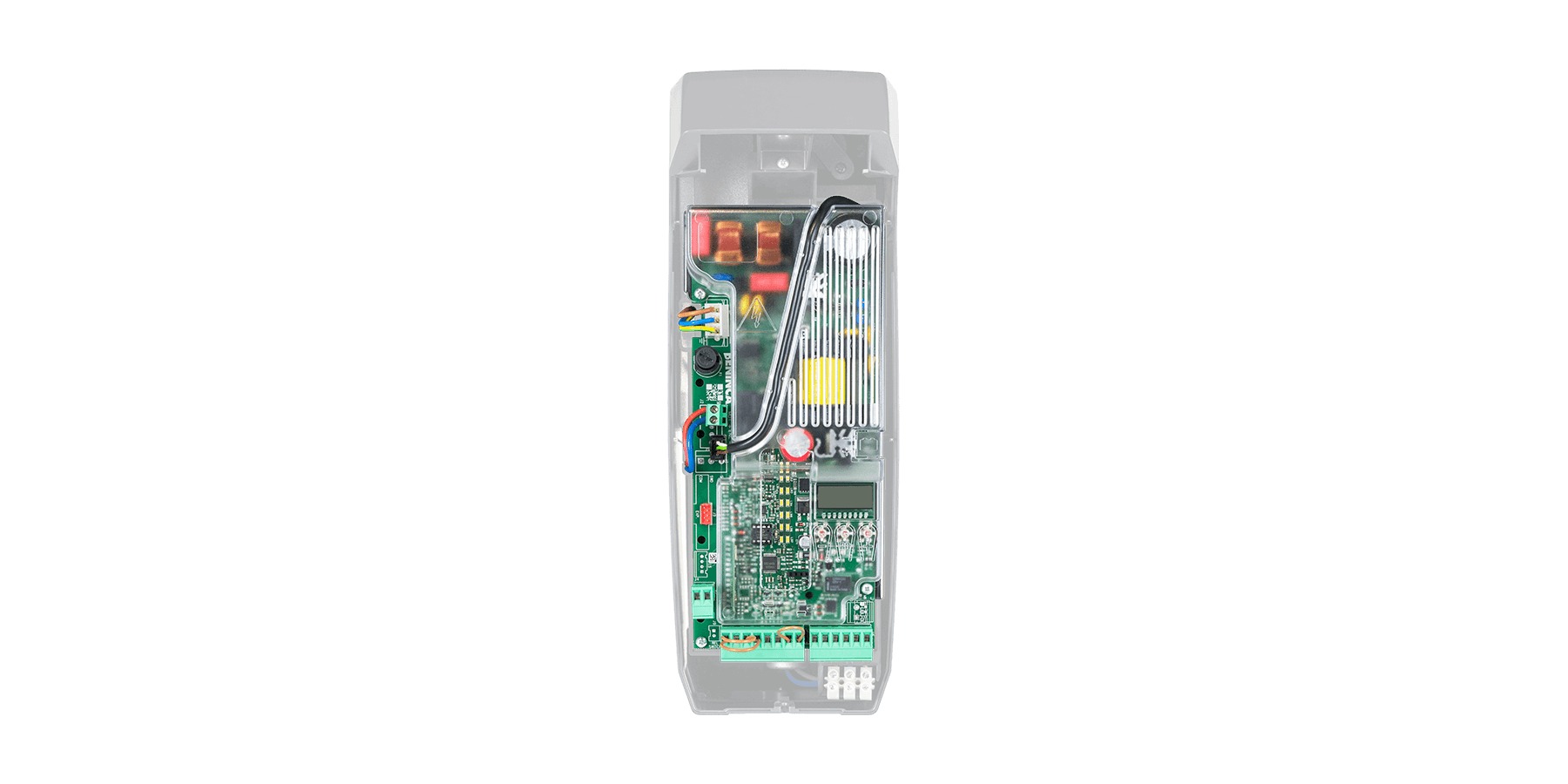

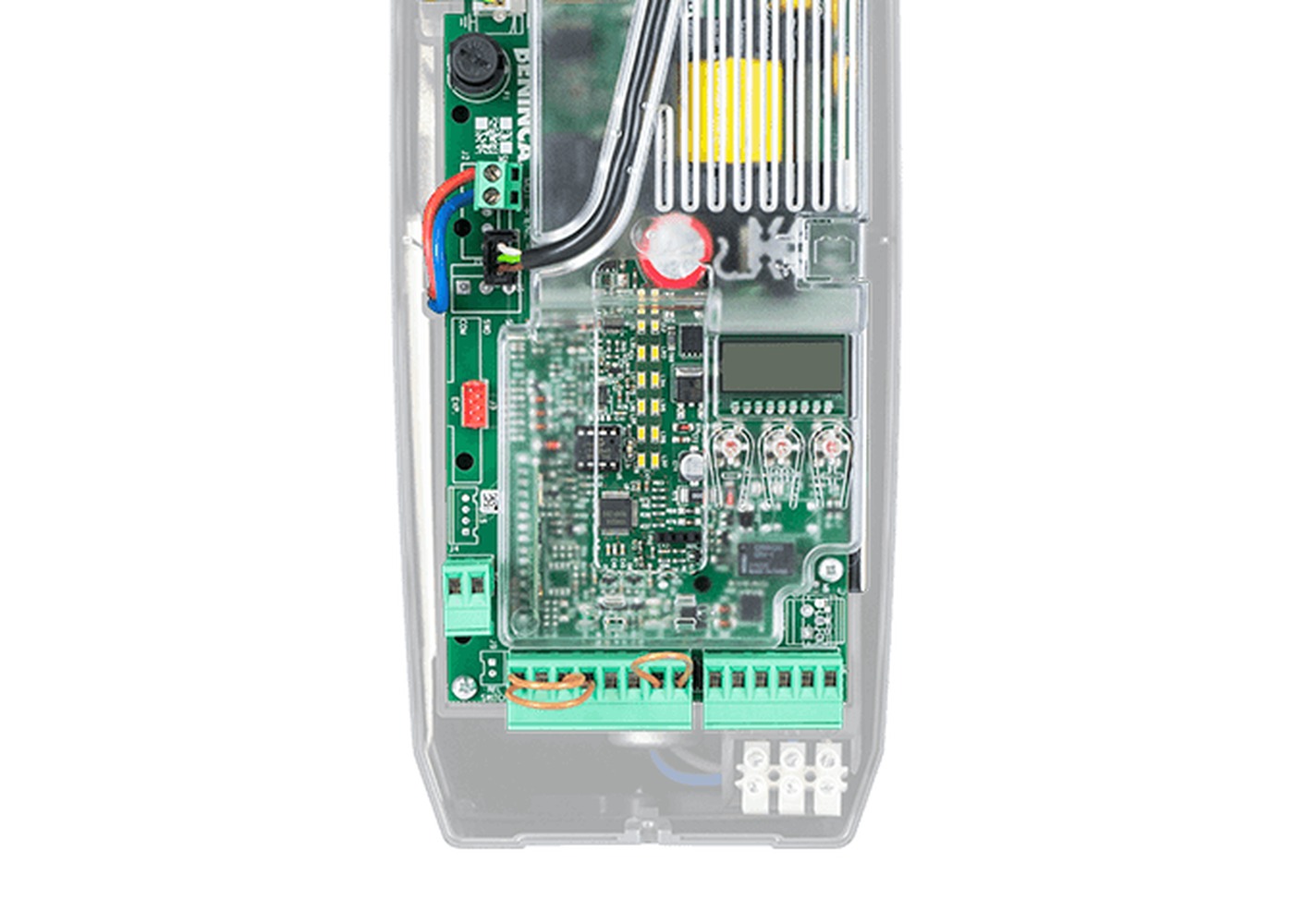

CP.JACK je fabrički ugrađena elektronska komandna centrala za Beninca JACK24 seriju bočnih operatera za balansirana sekciona vrata. Napaja se širokim opsegom 100-250Vac, motor je snage 24Vdc/8A.

Ključne karakteristike

Integrisan LCD displej za jednostavno podešavanje parametara
Integrisani radio prijemnik 433.92 MHz, 512 memorisanih daljinaca, isključivo ARC sistem kodiranja
Uklonjive terminalne priključnice
Apsolutni enkoder za maksimalnu preciznost
Automatska, poluautomatska i “mrtvi čovek” (deadman) logika rada
Integrisana LED servisna rasveta, konfigurabilan dodatni izlaz
Izlaz 230Vac za električnu bravu/servisnu rasvetu
Autosetting radnih parametara, STC System, ESA+ sistem uštede energije
Amperometrijska anti-udar zaštita sa upravljanjem enkoderom
Advantouch sistem za konfiguraciju parametara i daljinaca
Ugrađen punjač baterije
Podrška za X.BE (KNX), BeUP aplikaciju i PRO.UP
Brojač operacija, lozinka za programiranje, upozorenje za održavanje
Usaglašeno sa Evropskom regulativom (EU) 2023/826

Namena

CP.JACK je rezervni deo namenjen isključivo servisu i zameni originalne elektronike kod JACK24 bočnih operatera za balansirana sekciona vrata. Predstavlja najkompletniju specifikaciju u J-seriji centrala — kombinuje širok napojni opseg, apsolutni enkoder, visok kapacitet daljinaca i ugrađen punjač baterije. Dracom preporučuje zamenu isključivo originalnim delom.

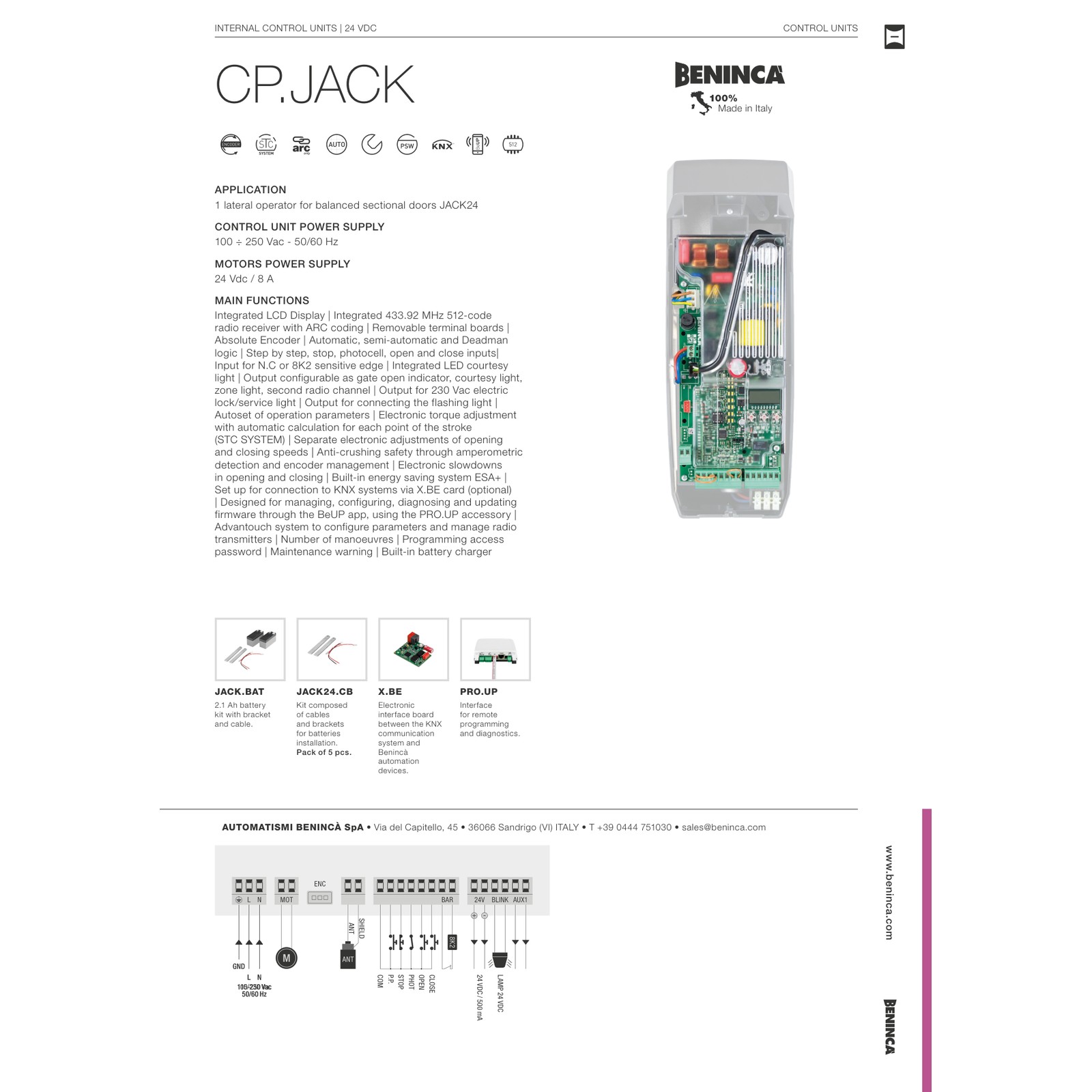

Tehnički podaci

Podatak	Vrednost	Izvor
Namena	1 bočni operater za JACK24 balansirana sekciona vrata
Napajanje centrale	100-250 Vac 50/60 Hz
Napajanje motora	24 Vdc / 8 A
LCD displej	da
Integrisani prijemnik	433.92 MHz, 512 kodova, ARC
Terminalne priključnice	uklonjive
Apsolutni enkoder	da
Logika rada	automatska, poluautomatska, mrtvi čovek
Ulazi	step-by-step, stop, fotoćelija, open, close, N.C./8K2 osetljiva ivica
Integrisana LED rasveta	da
Izlazi (konfigurabilni)	indikator otvorene kapije / servisna rasveta / zonska rasveta / drugi radio kanal
Izlaz za električnu bravu	230 Vac
Autosetting	da
STC System	da
ESA+	da
Amperometrijska zaštita	da
Usporavanja	elektronska, podesiva
X.BE (KNX)	opciono
BeUP/PRO.UP	da
Advantouch	da
Brojač operacija	da
Lozinka za programiranje	da
Upozorenje za održavanje	da
Punjač baterije	ugrađen
EU 2023/826	usaglašeno

Problemi i rešenja

## Vrata se ne pomeraju

## Vrata se zaustavljaju usred hoda

## Poruka za održavanje na LCD-u

## Autosetting ne uspeva

## Kada pozvati servis

Proverite napajanje (100-250Vac) i osigurače.
Proverite stanje ugrađene baterije.
Proverite fotoćeliju i osetljivu ivicu (N.C./8K2).
Proverite podešavanje elektronskog momenta (STC System) i apsolutnog enkodera.
Signalizira potrebu za servisom nakon zadatog broja ciklusa — kontaktirajte Dracom servis.
Proverite da li je apsolutni enkoder ispravno povezan i kalibrisan.
Ako se problem sa enkoderom ili punjačem baterije ponavlja, kontaktirajte Dracom servis.
