Beninca CP.J3-SW — interna komandna centrala za JM.3

Name: Beninca CP.J3-SW — interna komandna centrala za JM.3
Brand: Beninca
SKU: CP.J3-SW

Beninca CP.J3-SW — interna centrala za JM.3 sekciona garažna vrata

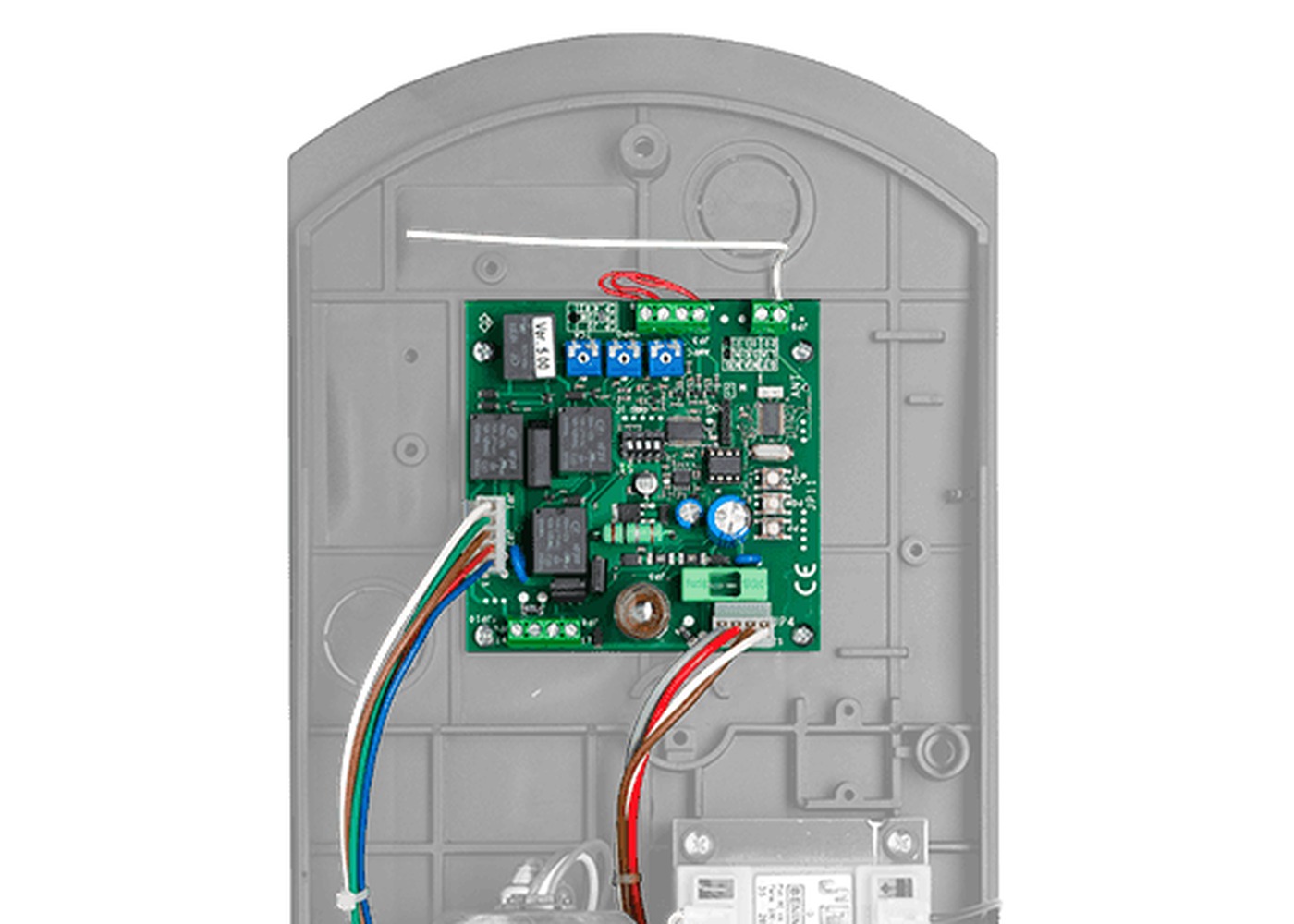

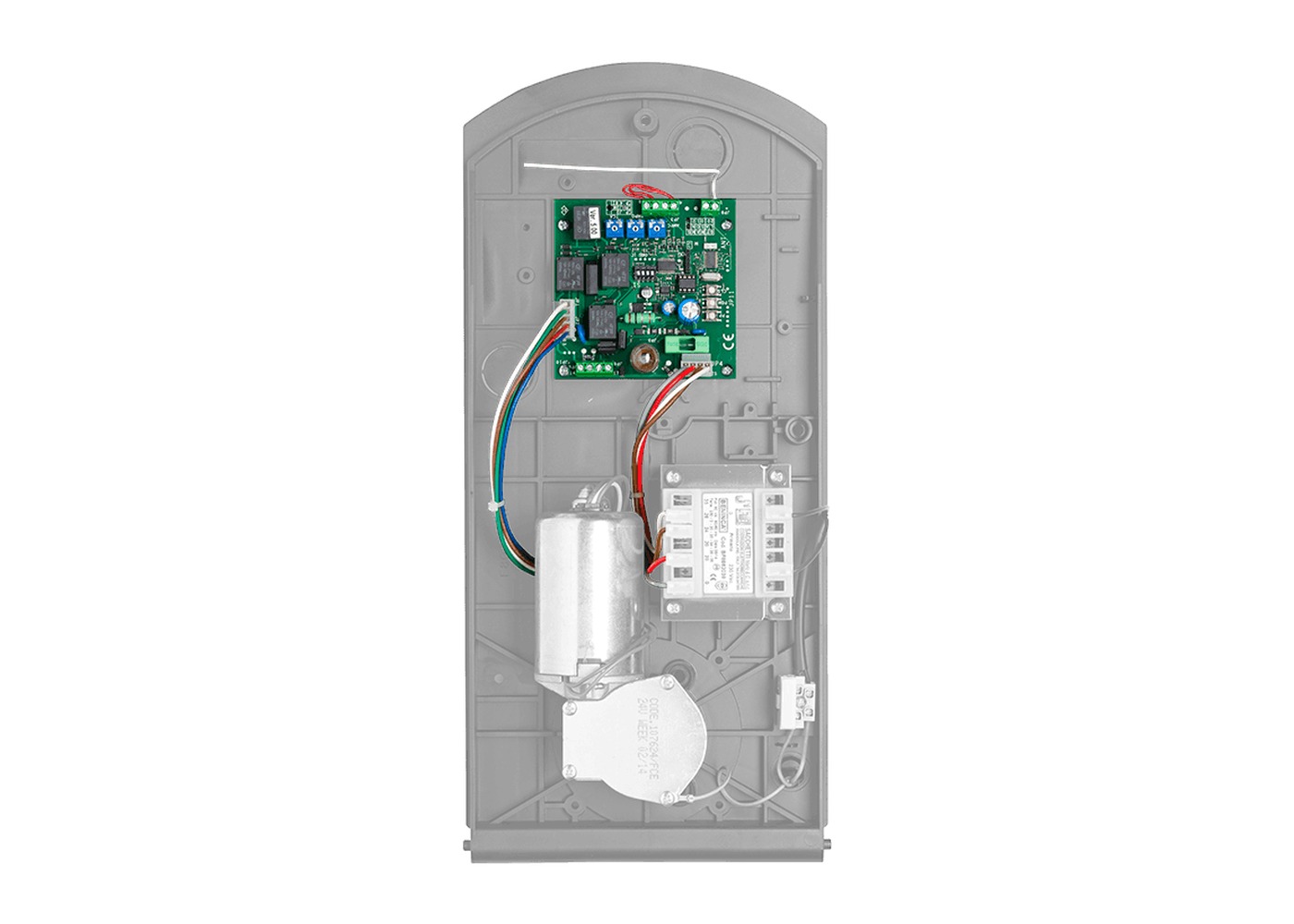

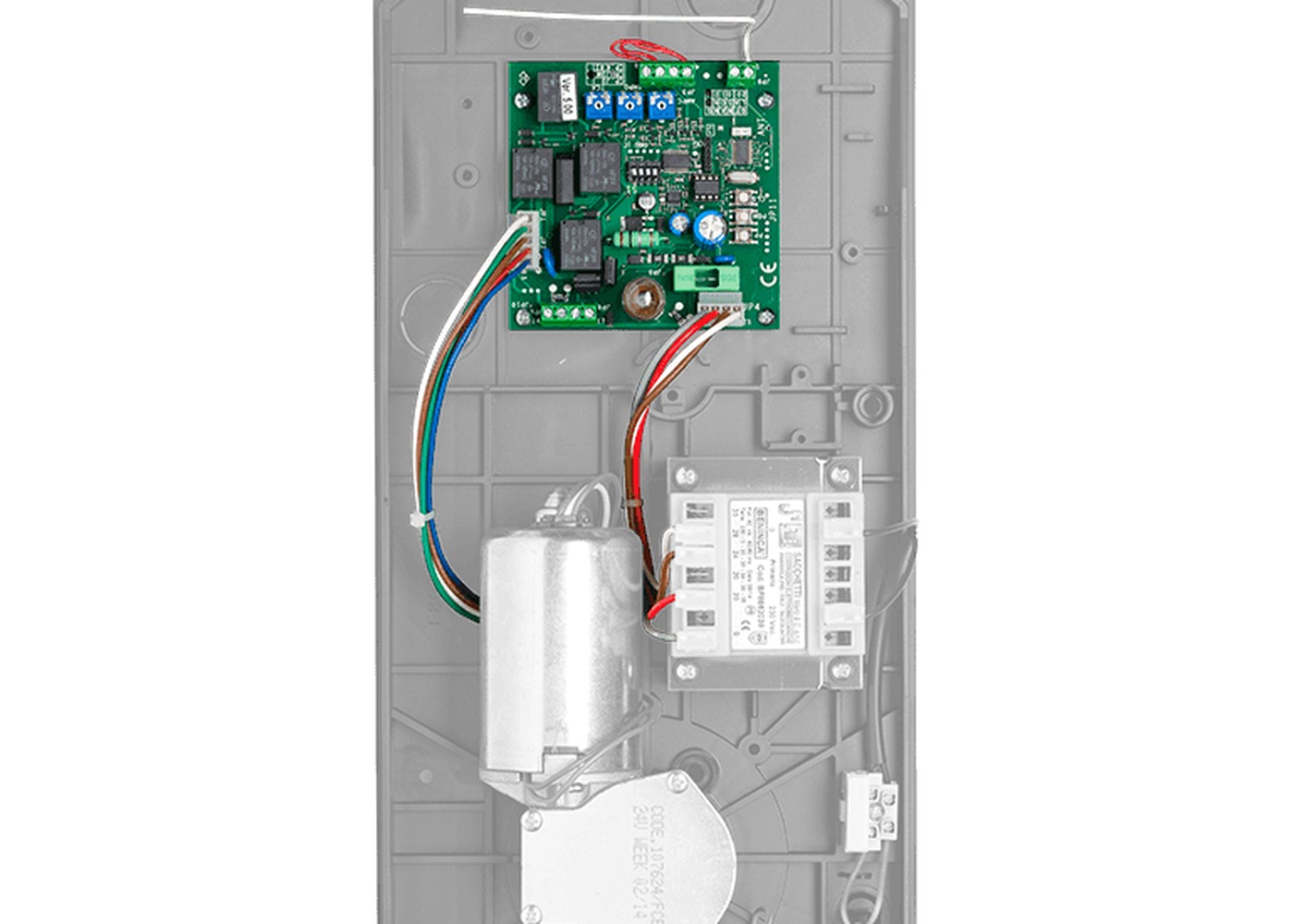

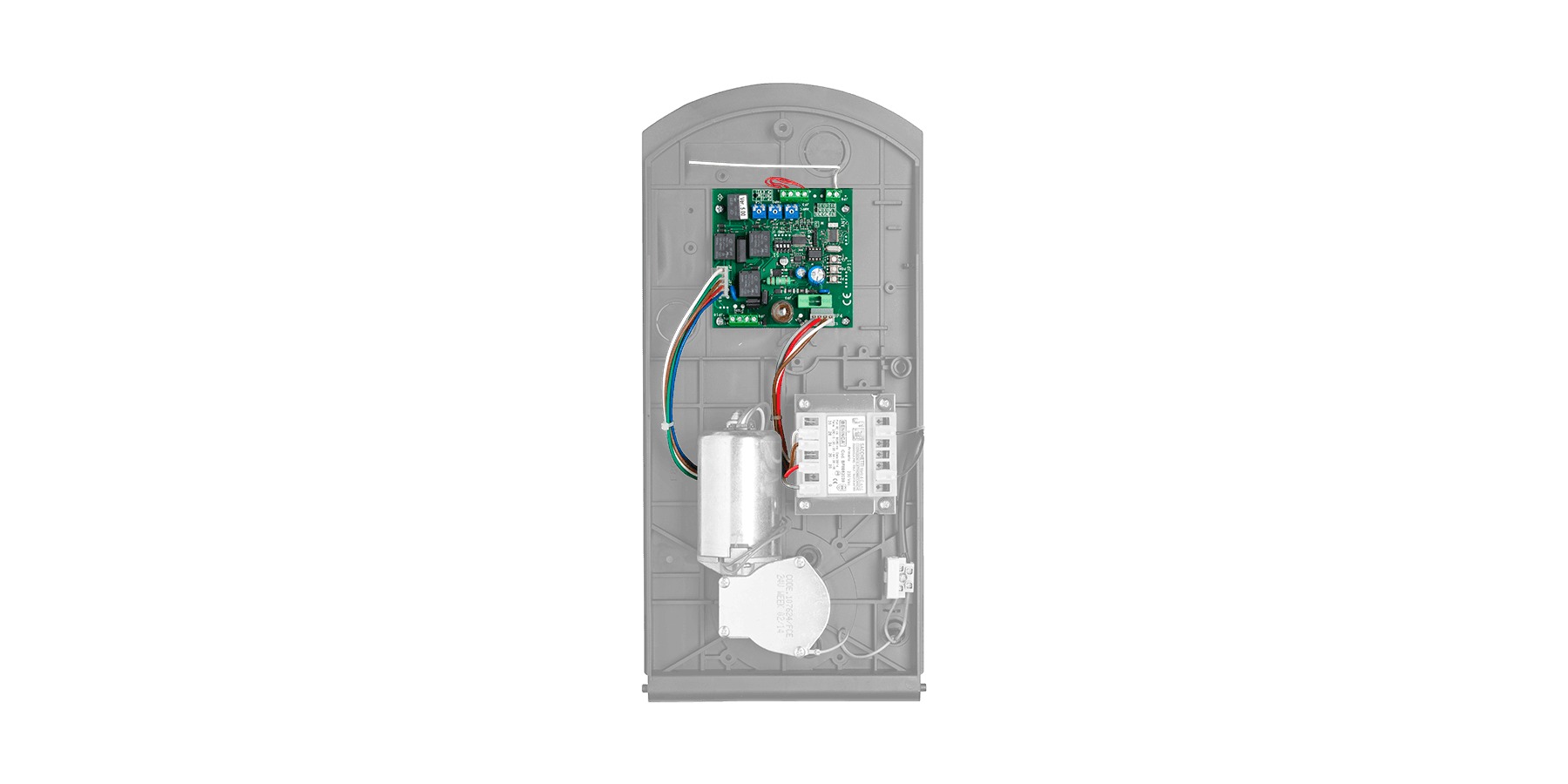

CP.J3-SW je fabrički ugrađena elektronska komandna centrala za Beninca JM.3 seriju motora za sekciona garažna vrata. Napaja se sa 230Vac, motor je snage 24Vdc/8A.

Ključne karakteristike

Integrisani radio prijemnik 433.92 MHz, 64 memorisanih daljinaca, isključivo ARC sistem kodiranja
Podešavanje parametara preko trimera, dip-svičeva i dugmadi
Fiksne (ne uklonjive) terminalne priključnice
Automatska, poluautomatska i “mrtvi čovek” (deadman) logika rada
Autosetting radnih parametara za jednostavniju instalaciju
STC System — elektronsko podešavanje momenta sa automatskim proračunom za svaku tačku hoda
Integrisana LED servisna rasveta
Amperometrijska anti-udar zaštita sa upravljanjem enkoderom
Podesiva usporavanja, ugrađen ESA+ sistem uštede energije
Priprema za SW.CB punjač baterije (opciono)
Podrška za X.BE (KNX) i Q.BE (MQTT) dodatnu opremu, BeUP aplikaciju i PRO.UP
Usaglašeno sa Evropskom regulativom (EU) 2023/826

Namena

CP.J3-SW je rezervni deo namenjen isključivo servisu i zameni originalne elektronike kod JM.3 motora za sekciona garažna vrata. Za razliku od centrala za krilne/klizne kapije, ova centrala je specifično dizajnirana za garažne aplikacije uz deadman logiku. Dracom preporučuje zamenu isključivo originalnim delom.

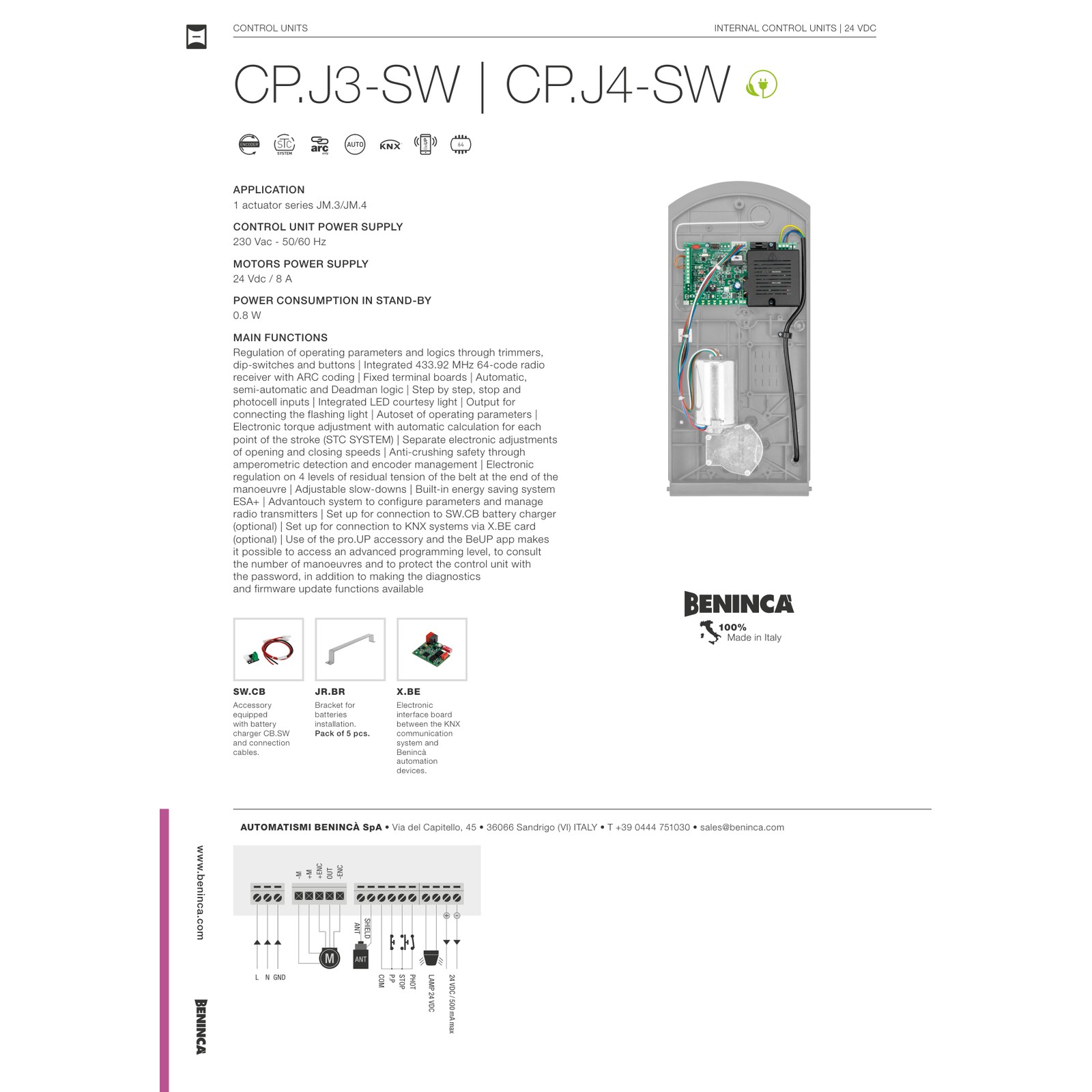

Tehnički podaci

Podatak	Vrednost	Izvor
Namena	1 operater za JM.3 sekcione garažne kapije
Napajanje centrale	230 Vac 50/60 Hz
Napajanje motora	24 Vdc / 8 A
Podešavanje parametara	trimeri, dip-svičevi, dugmad
Integrisani prijemnik	433.92 MHz, 64 kodova, ARC
Terminalne priključnice	fiksne
Logika rada	automatska, poluautomatska, mrtvi čovek
Ulazi	step-by-step, stop, fotoćelija
Izlazi	integrisana LED servisna rasveta, trepćuća lampa
Autosetting	da
STC System	da
ESA+	da
Amperometrijska zaštita	da
Upravljanje enkoderom	da
Usporavanja	podesiva
Punjač baterije	priprema za SW.CB (opciono)
X.BE/Q.BE	da
BeUP/PRO.UP	da
EU 2023/826	usaglašeno

Problemi i rešenja

## Garažna vrata se ne pomeraju

## Vrata se zaustavljaju usred hoda

## Autosetting ne uspeva

## Lažna detekcija prepreke

## Kada pozvati servis

Proverite napajanje 230Vac i osigurače.
Proverite da li je aktivirana deadman logika (zahteva držanje tastera).
Proverite fotoćeliju i stop ulaz.
Proverite podešavanje elektronskog momenta (STC System).
Proverite da li su krajnji prekidači/enkoder ispravno povezani.
Ponovite proceduru autosettinga po uputstvu.
Proverite amperometrijsku zaštitu i enkoder.
Ako se problem sa autosettingom ili enkoderom ponavlja, kontaktirajte Dracom servis.
