Beninca CP.BISON OTI — interna centrala za BISON25/35/45 OTI

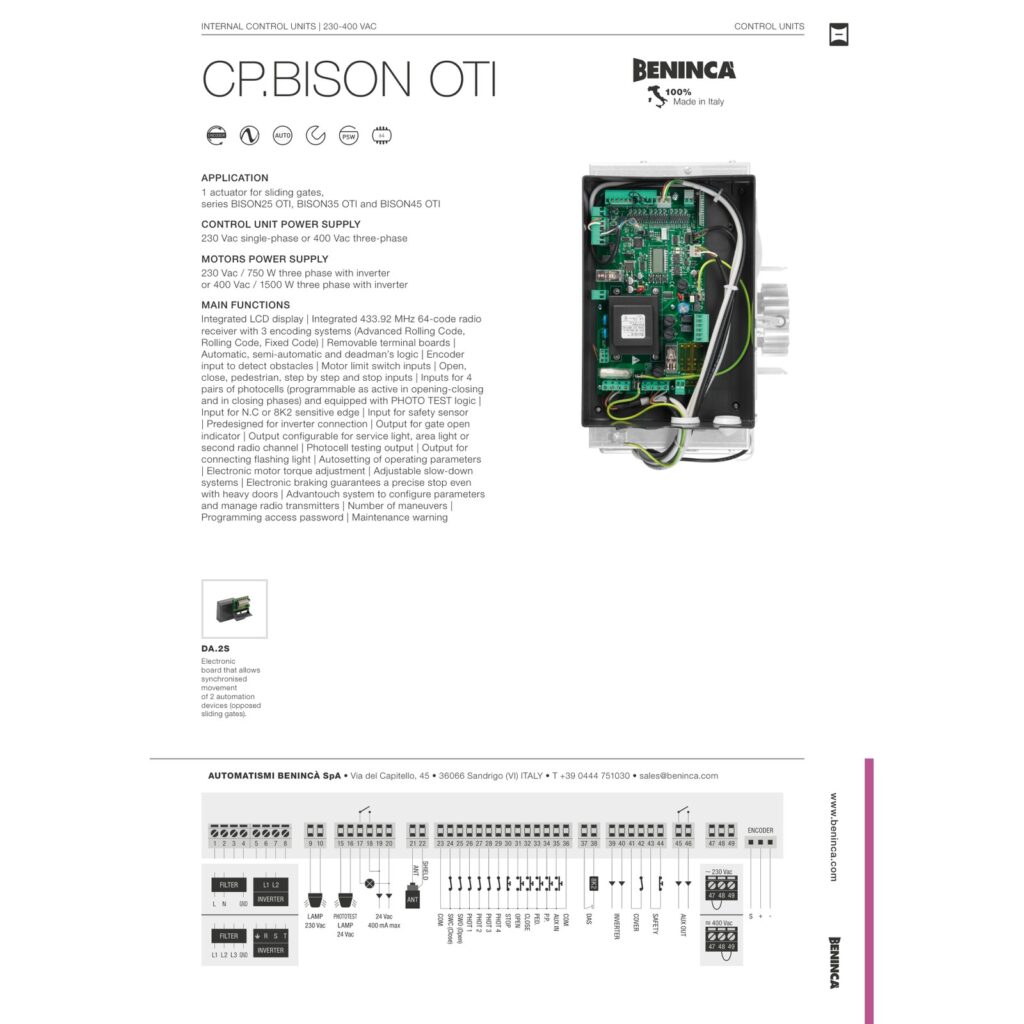

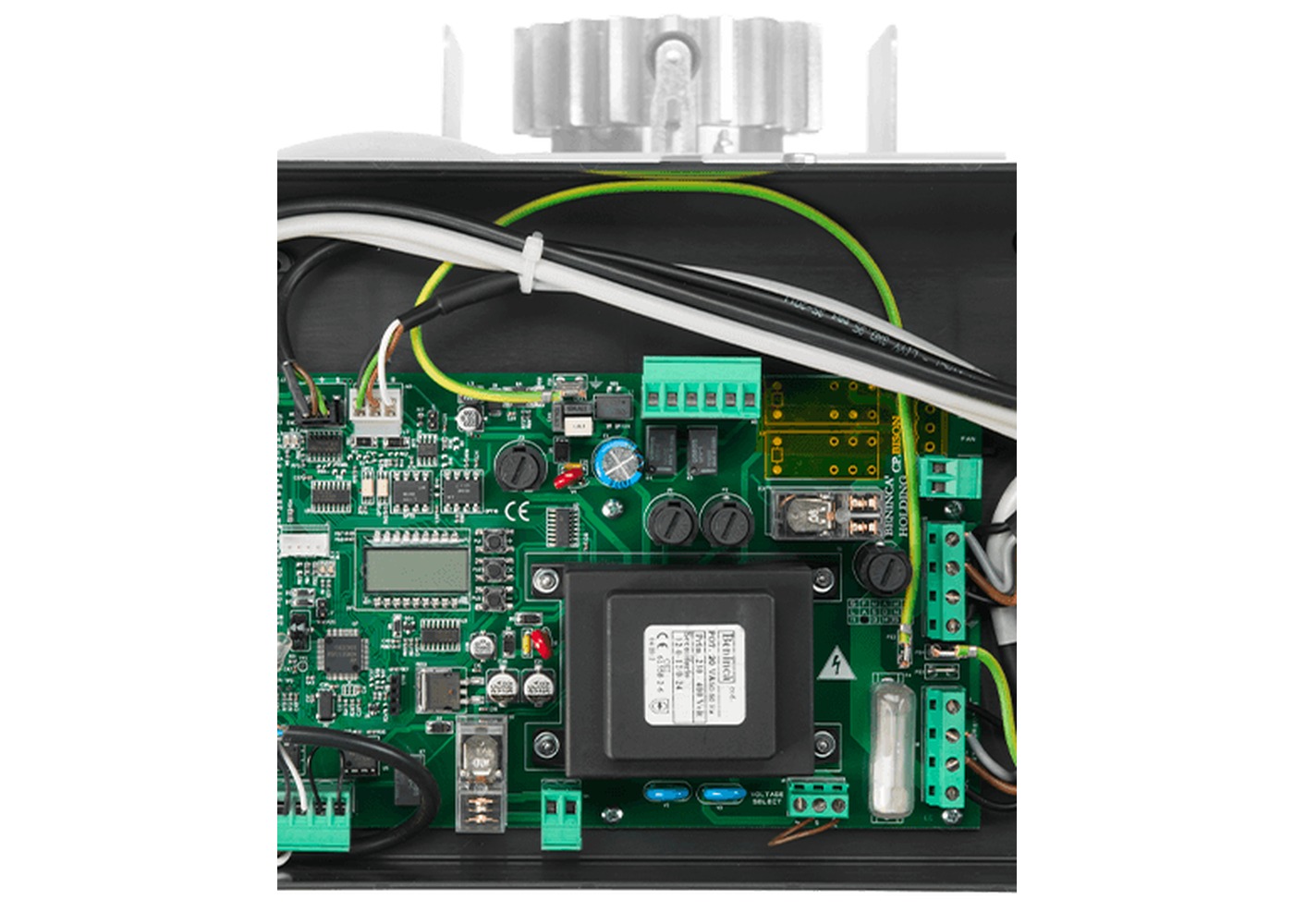

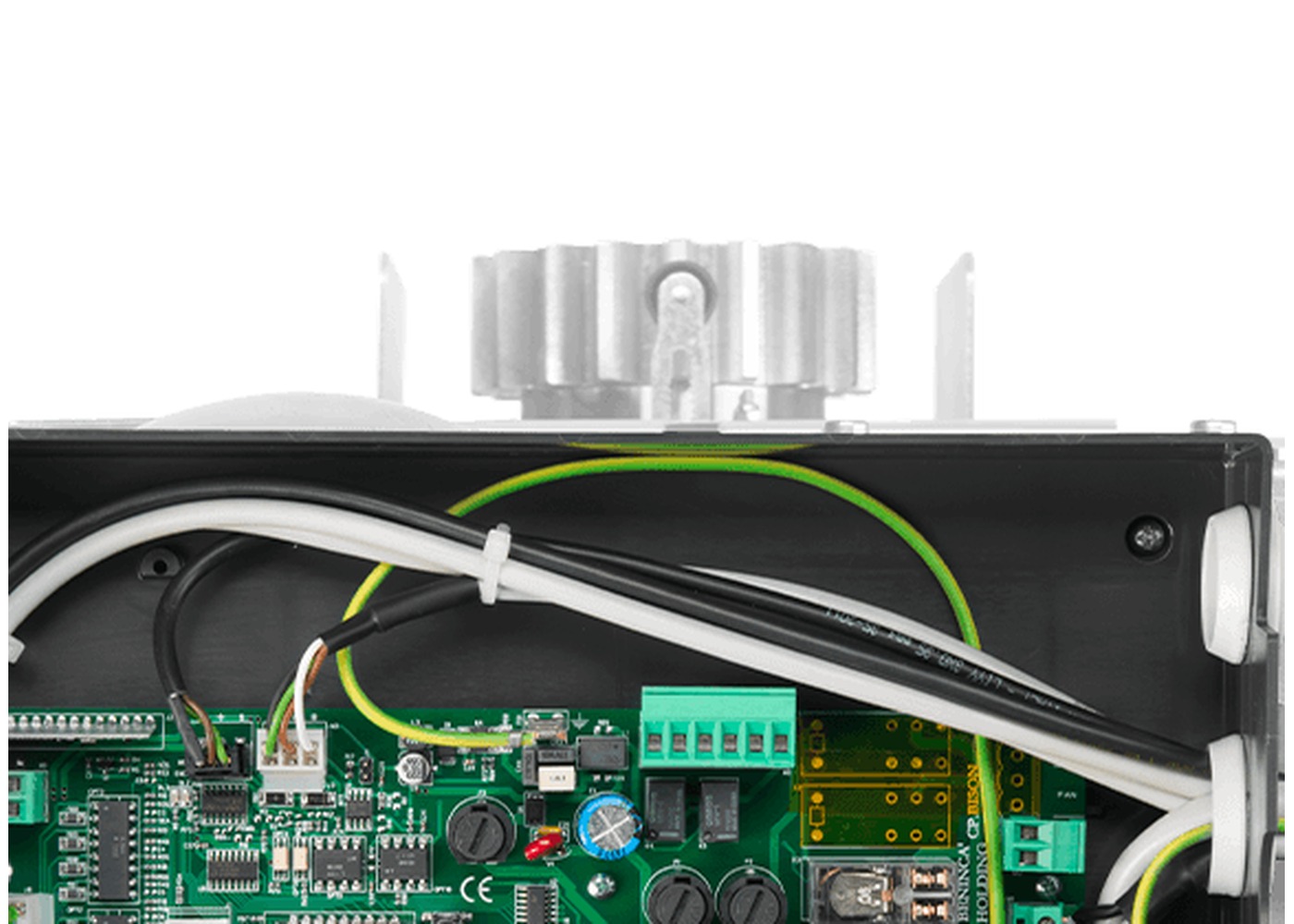

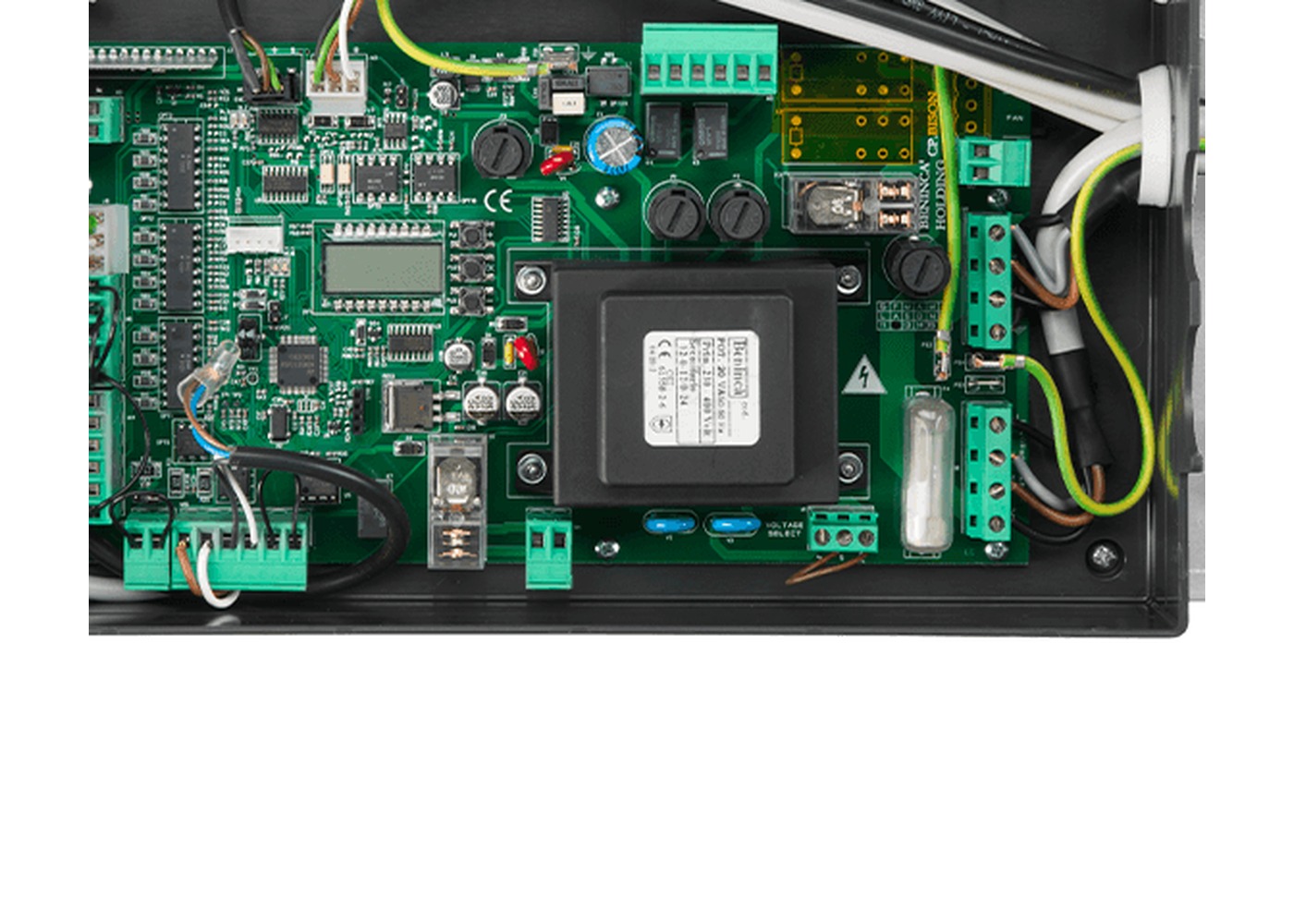

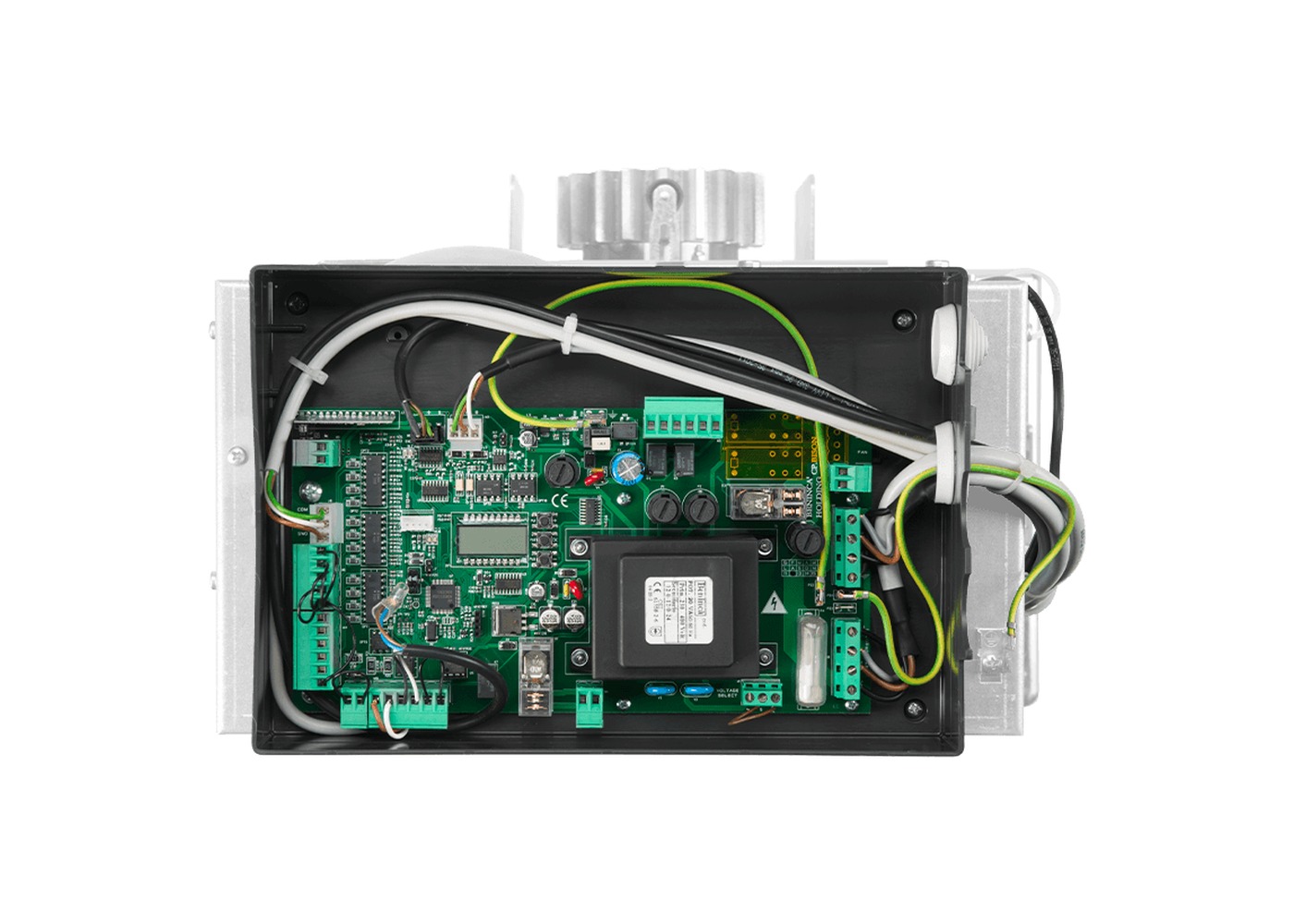

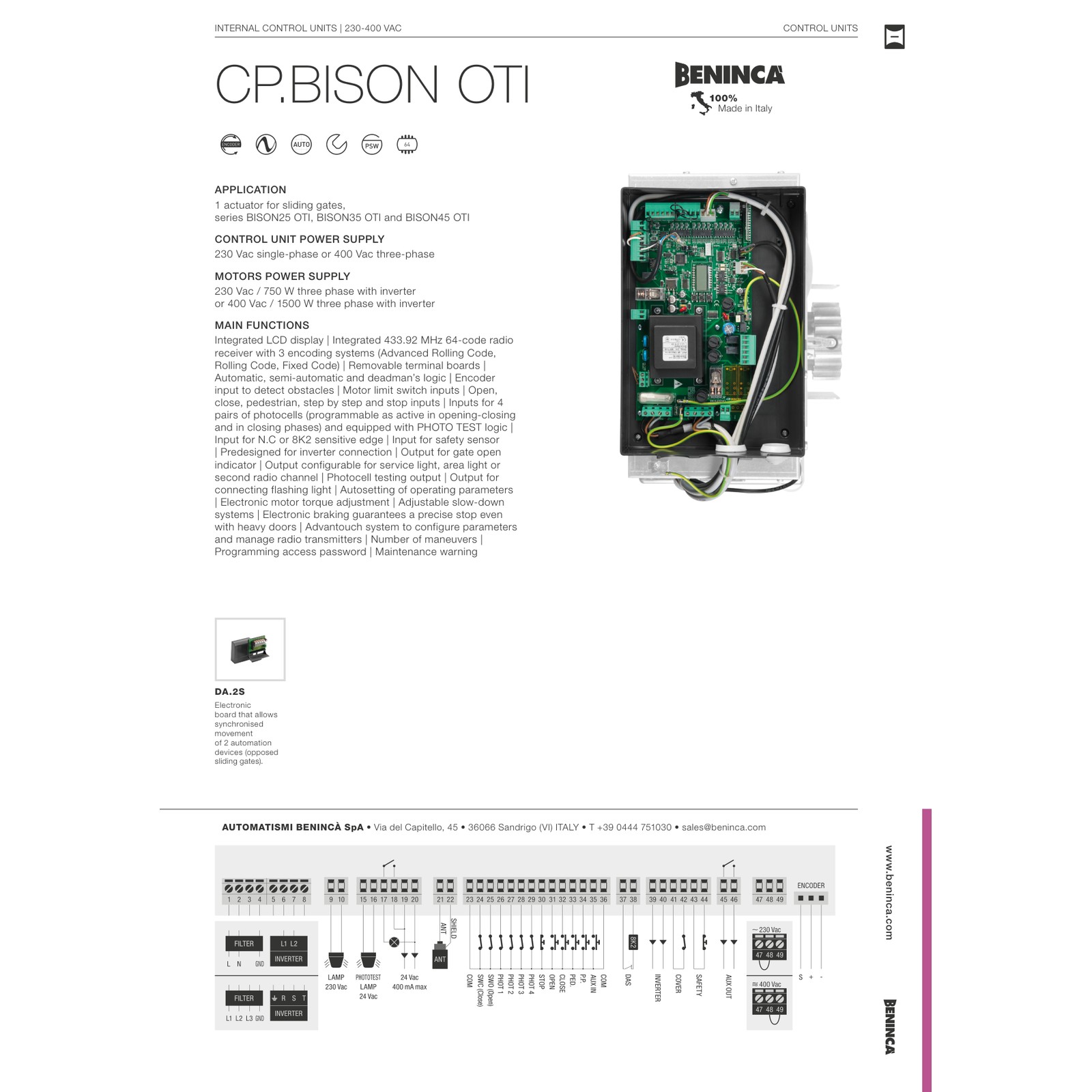

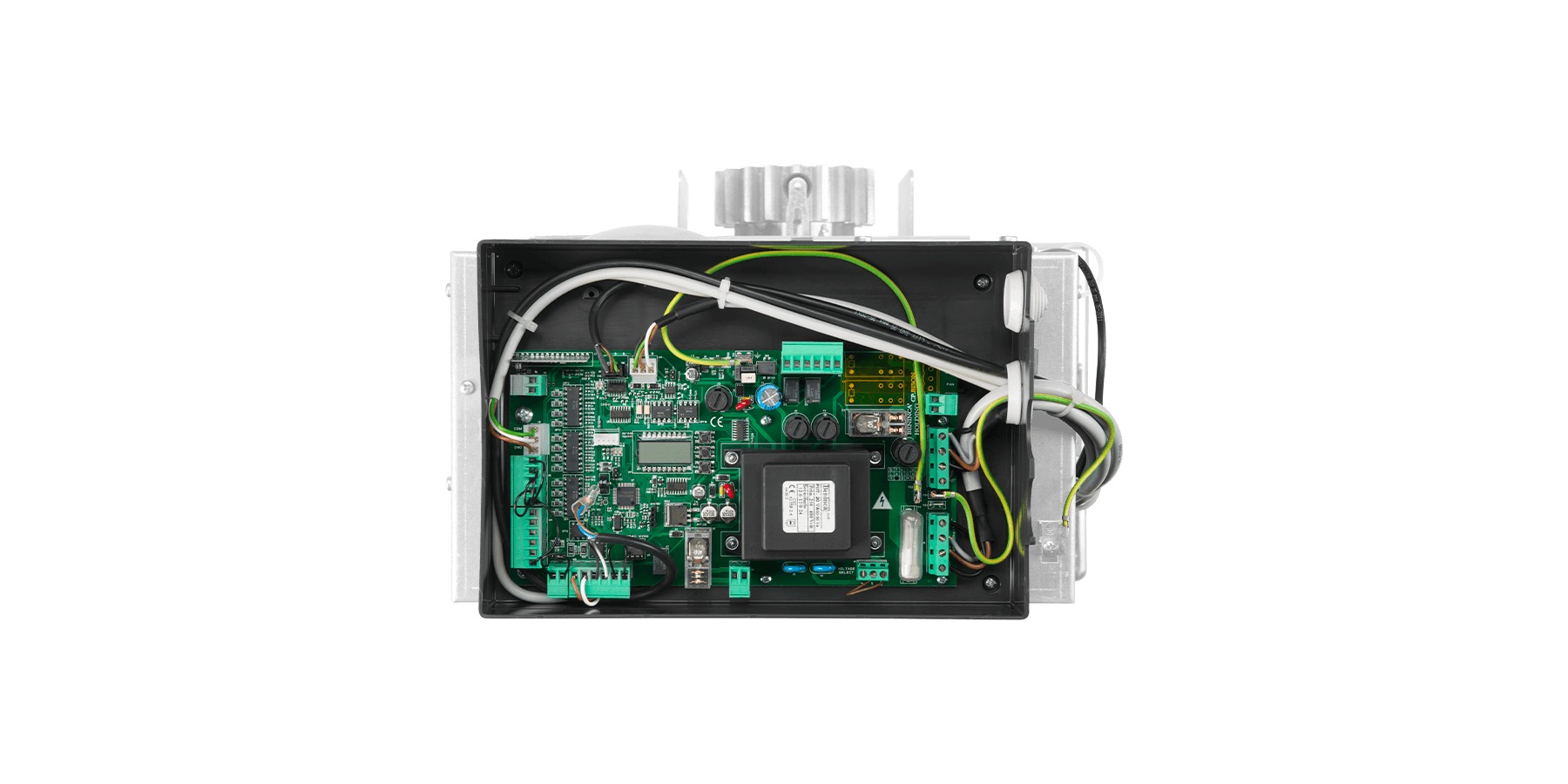

CP.BISON OTI je fabrički ugrađena elektronska komandna centrala za Beninca BISON25 OTI, BISON35 OTI i BISON45 OTI motore za klizne kapije (1 aktuator). Dostupna je u trofaznoj verziji sa napajanjem 230Vac ili 400Vac, sa motorima snage 750W odnosno 1500W, oba sa integrisanim inverterom.

Ključne karakteristike

Integrisani radio prijemnik 433.92 MHz, 64 memorisanih daljinaca, 3 sistema kodiranja (ARC, Rolling Code, Fixed Code)
LCD displej, uklonjive terminalne priključnice
Ulaz za enkoder radi precizne detekcije prepreka tokom manevra
Inverter tehnologija — postepena promena brzine motora pri ubrzanju i usporavanju, precizno podešavanje faza kretanja kapije i veća anti-udar sigurnost
Elektronsko kočenje za precizno zaustavljanje čak i kod teških kliznih vrata
Autosetting radnih parametara, elektronsko podešavanje momenta, podesivo usporavanje
4 para ulaza za fotoćelije sa PHOTO TEST logikom, ulaz za sigurnosnu traku (N.C./8K2)
Brojač manevara, lozinka za pristup programiranju, upozorenje o održavanju

Namena

CP.BISON OTI je rezervni deo namenjen isključivo servisu i zameni originalne elektronike kod BISON25/35/45 OTI motora. Zbog trofaznog napajanja i veće snage, namenjena je težim/industrijskim kliznim kapijama. Dracom preporučuje zamenu isključivo originalnim delom radi očuvanja garancije i ispravne funkcije bezbednosnih sistema.

Tehnički podaci

Podatak	Vrednost	Izvor
Model	CP.BISON OTI
Namena	Interna centrala za BISON25 OTI/BISON35 OTI/BISON45 OTI (1 aktuator
Napajanje centrale	230 Vac trofazno ili 400 Vac trofazno
Napajanje motora	230 Vac/750 W trofazno sa inverterom ili 400 Vac/1500 W trofazno sa inverterom
Integrisani prijemnik	433.92 MHz – 64 koda
Sistemi kodiranja	ARC / Rolling Code / Fixed Code
Displej	LCD
Terminalne priključnice	uklonjive
Logika rada	automatska / poluautomatska / mrtvi čovek
Ulaz – enkoder (detekcija prepreke)	da
Ulazi – granični prekidači motora	da
Ulazi – otvori/zatvori/pešački/korak po korak/stop	da
Ulazi – fotoćelije	4 para (programabilno + PHOTO TEST logika)
Ulaz – sigurnosna traka	N.C. ili 8K2
Ulaz – sigurnosni senzor	da
Predviđeno za inverter	da
Izlaz – indikator otvorene kapije	da
Izlaz – konfigurabilni (rasveta/drugi radio kanal)	da
Izlaz – test fotoćelija	da
Izlaz – trepćuća lampa	da
Autosetting	da
Elektronsko podešavanje momenta	da
Podesivo usporavanje	da
Elektronsko kočenje	da (precizno zaustavljanje i kod teških vrata)
Brojač manevara	da
Lozinka za pristup programiranju	da
Upozorenje o održavanju	da
EU 2023/826 izjava	nije pomenuta na izvornoj stranici – vidi source-conflicts.md
PDF priručnik	nije javno dostupan

Problemi i rešenja

## Kapija se ne pomera

## Motor radi neravnomerno / trza se

## Kapija se prekasno/prerano zaustavlja

## Lažna detekcija prepreke

## Fotoćelije/sigurnosna traka ne rade

## Kada pozvati servis

Proverite trofazno napajanje (230/400Vac) — nedostatak jedne faze sprečava rad.
Proverite osigurače i termičku zaštitu motora.
Proverite podešavanje invertera i autosetting parametre.
Ponovite autosetting proceduru nakon svake mehaničke intervencije.
Proverite podešavanje elektronskog kočenja i usporavanja.
Proverite granične prekidače i enkoder ulaz.
Proverite podešavanje elektronskog momenta motora.
Proverite mehaniku klizne šine (trenje, prljavština, iskrivljenost).
Proverite konfiguraciju 4 para ulaza za fotoćelije i PHOTO TEST logiku.
Proverite N.C./8K2 podešavanje sigurnosne trake.
Ukoliko problem sa fazama napajanja ili motorom potraje i nakon provere osigurača, kontaktirajte Dracom servis.
