Beninca CP.B24-SW — interna centrala za BULL SW

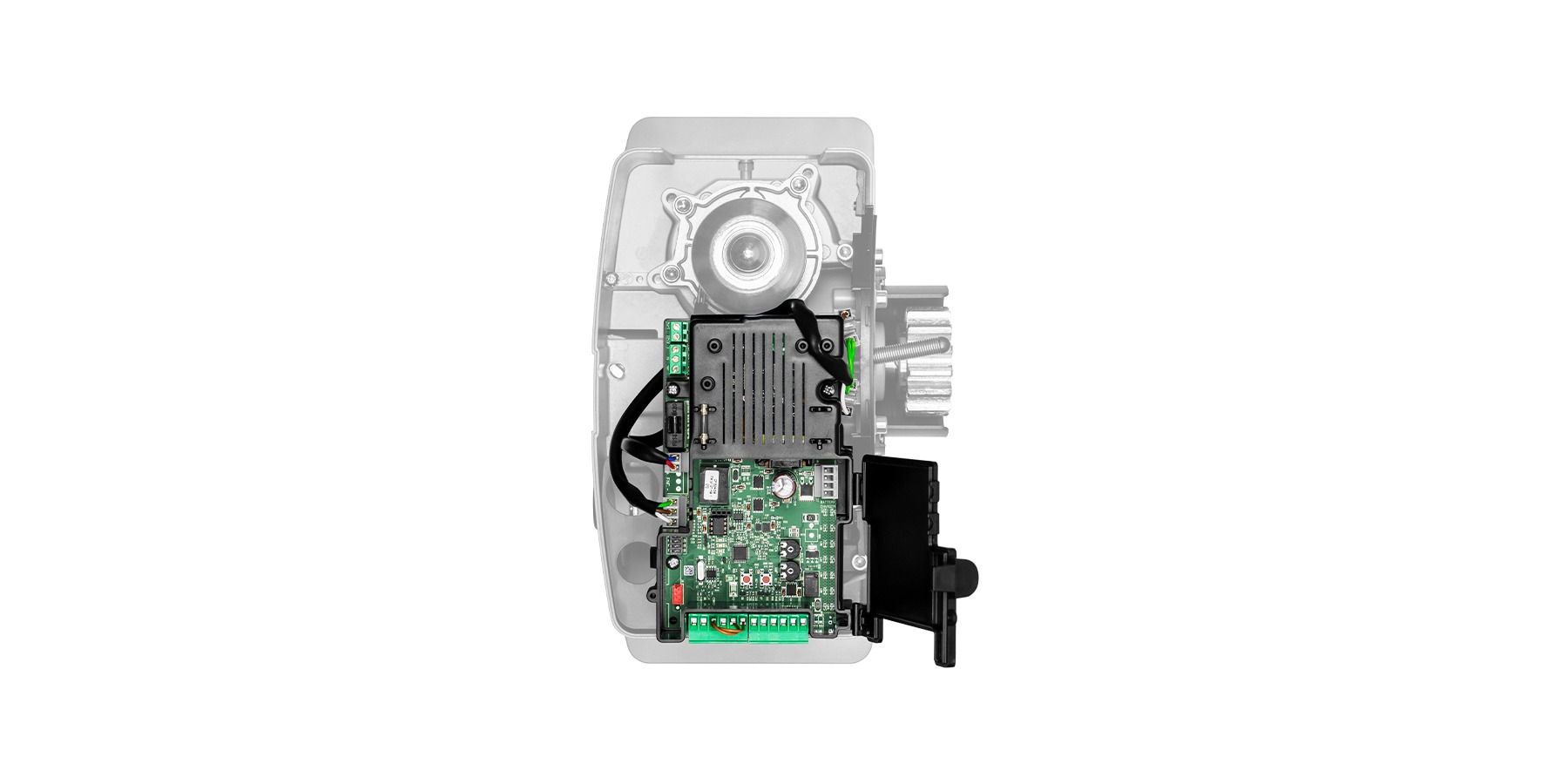

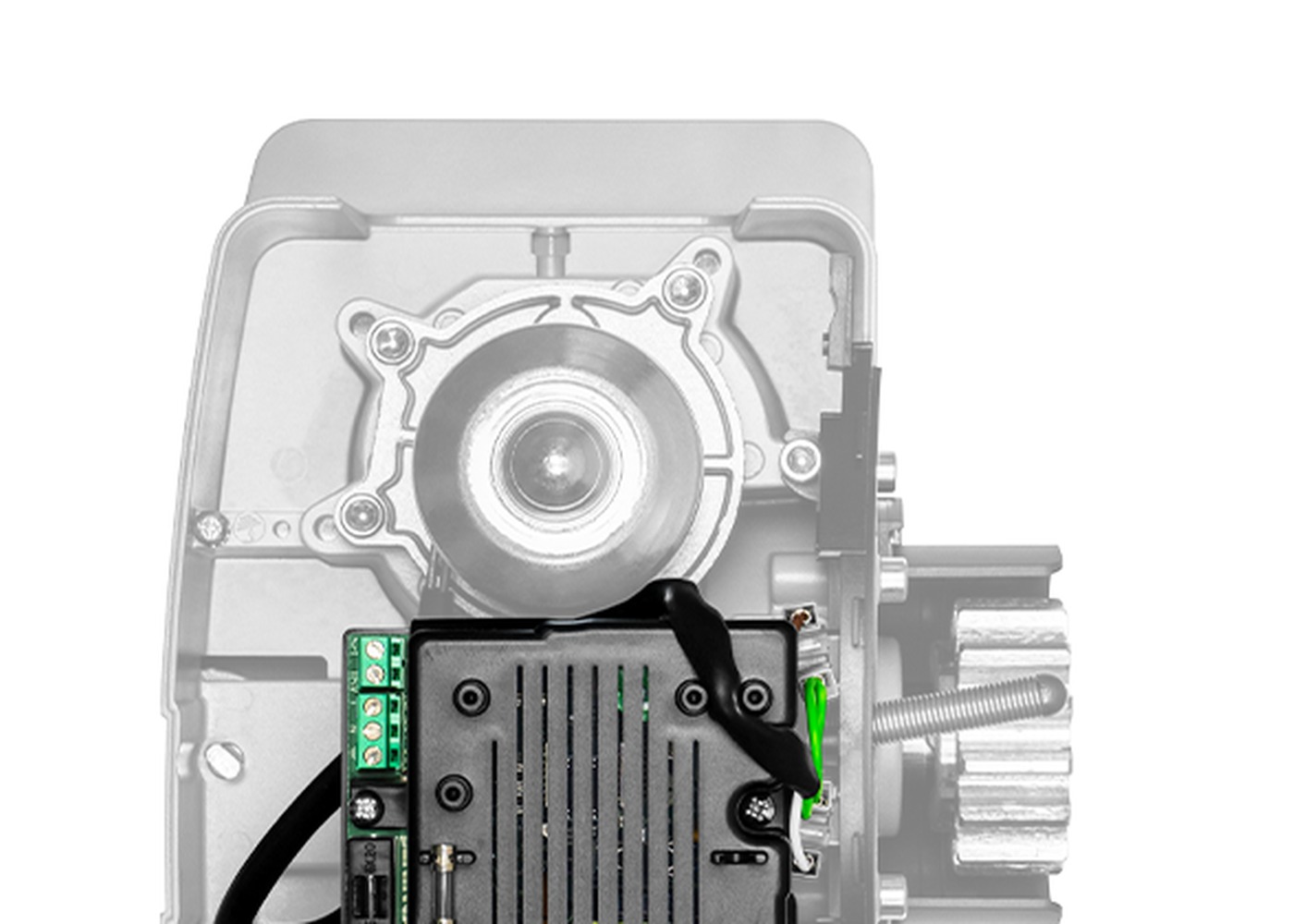

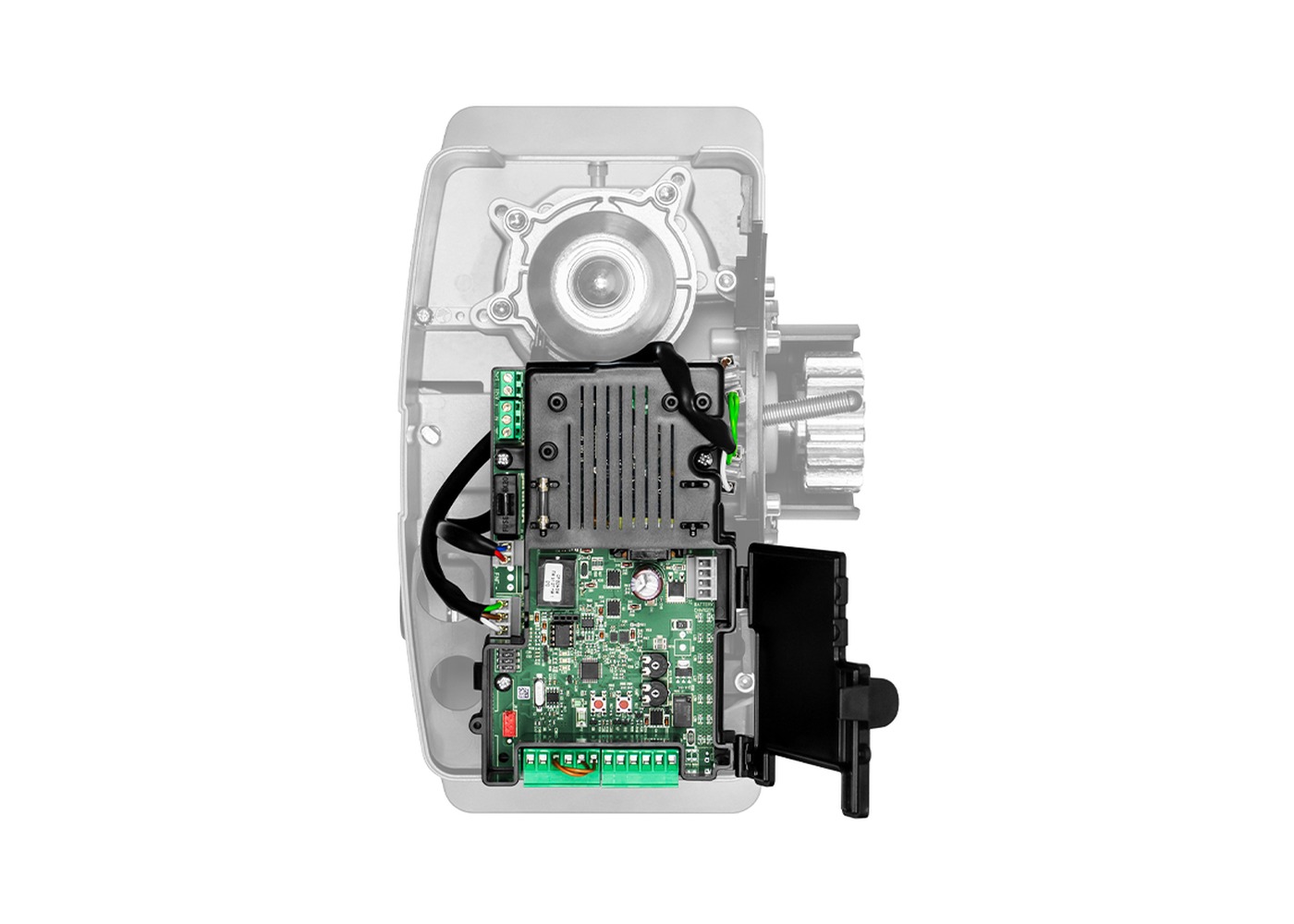

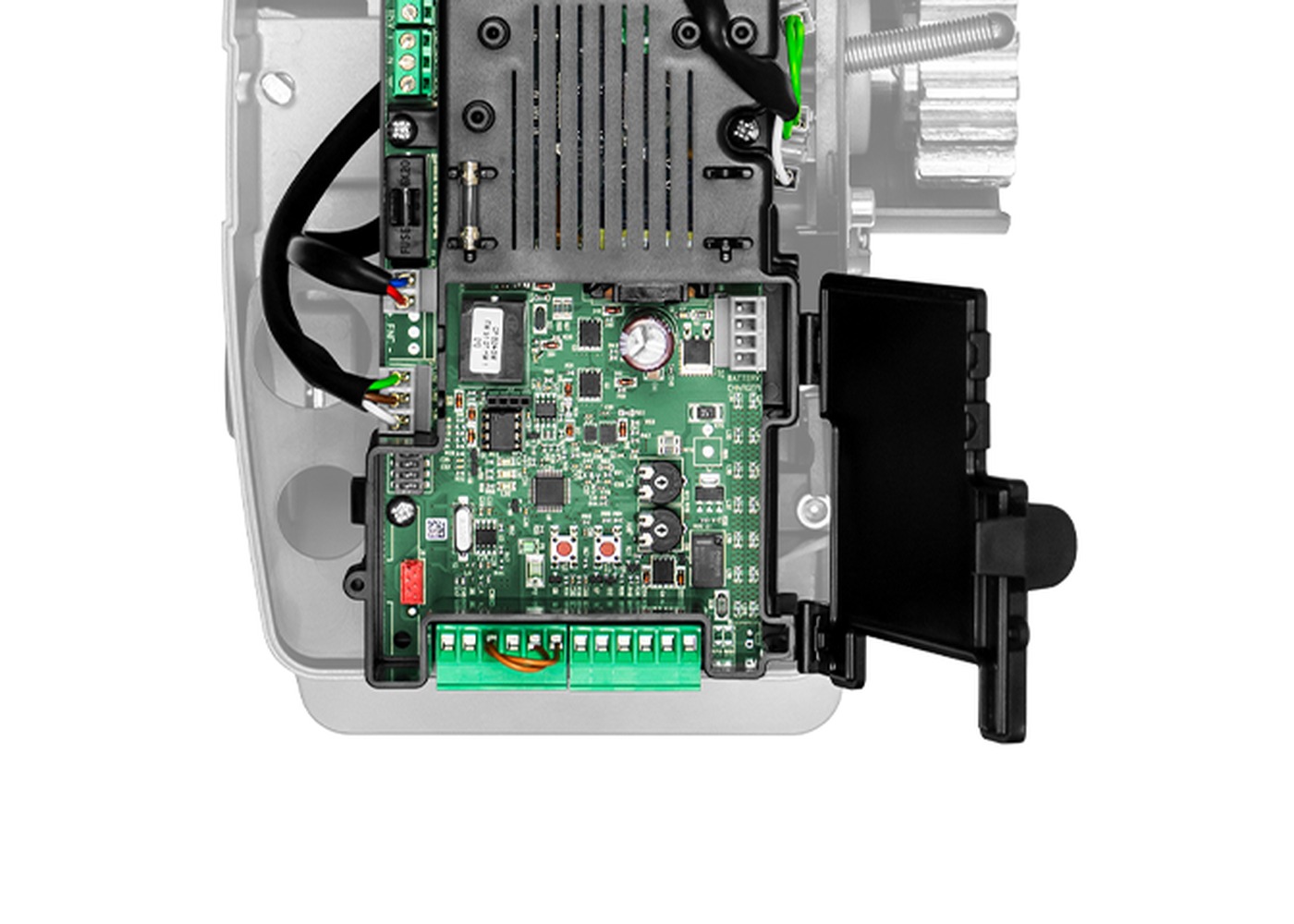

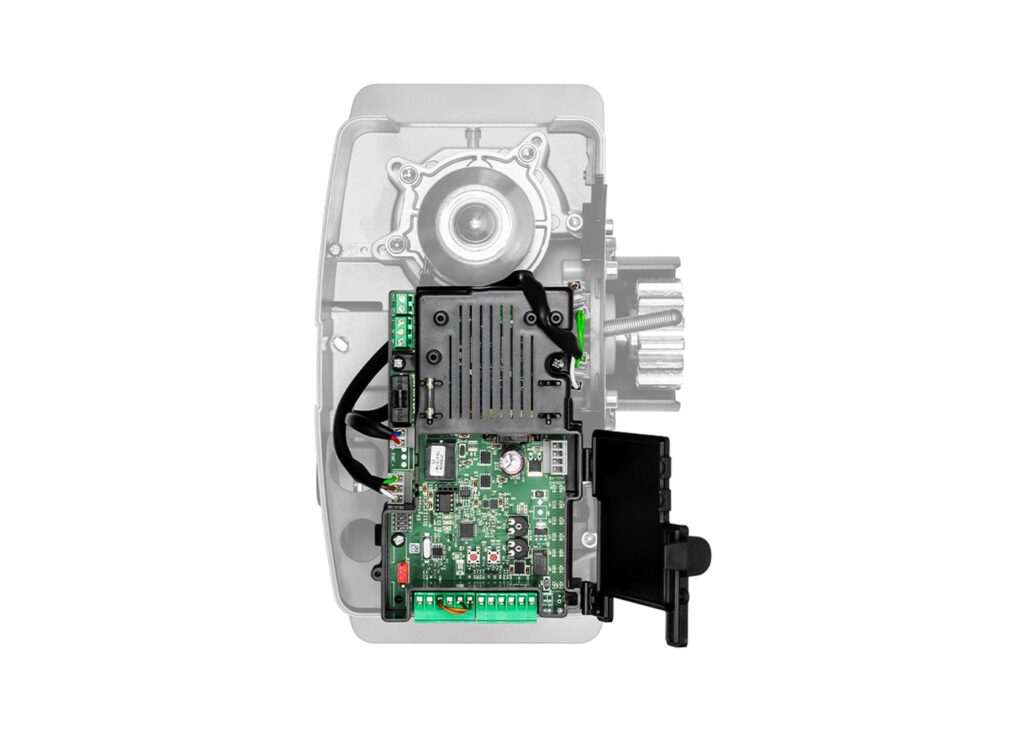

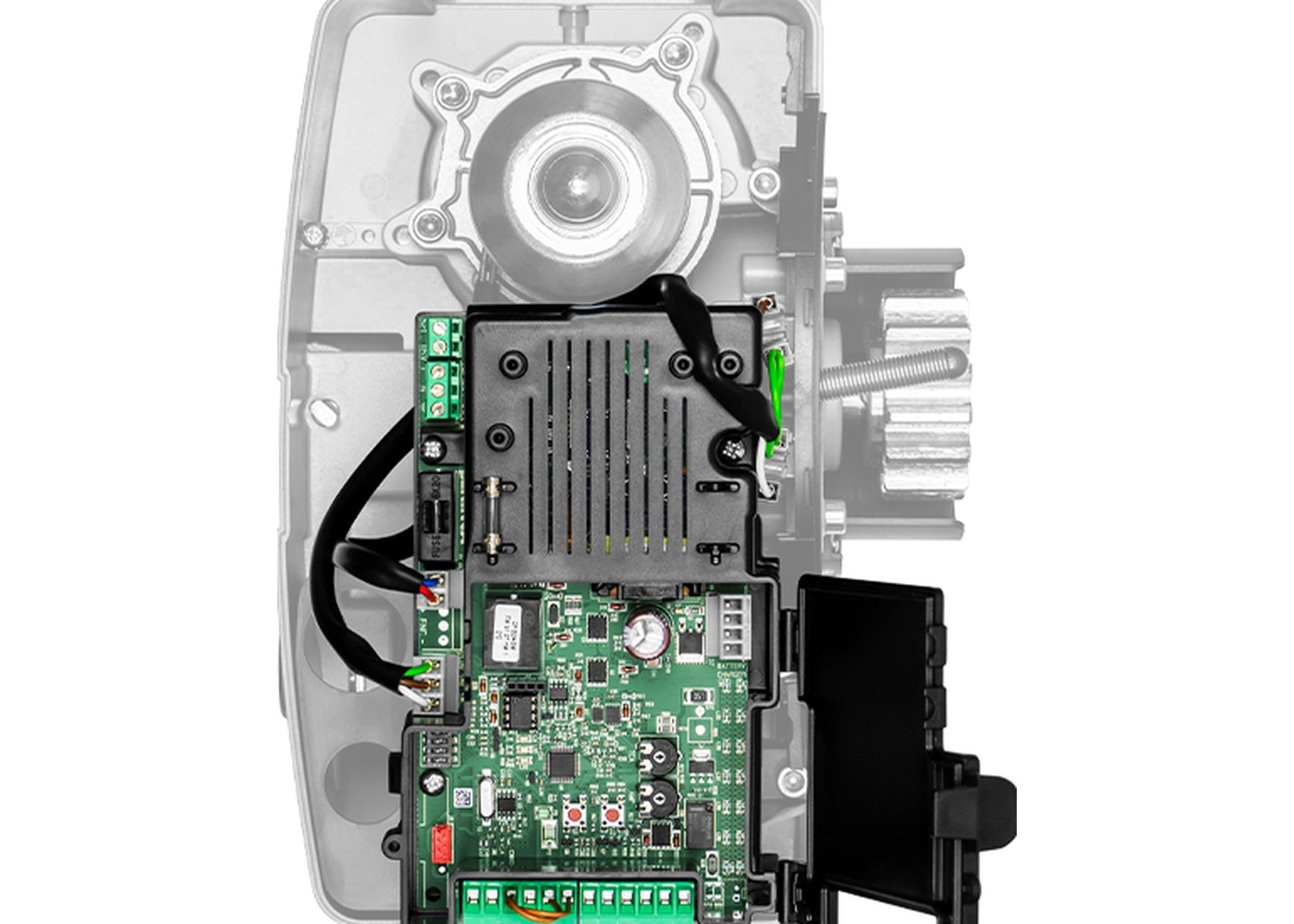

CP.B24-SW je fabrički ugrađena elektronska komandna centrala za jedan Beninca BULL SW pogon klizne kapije. Napaja se selektabilno sa 115 ili 230 Vac, a motorni izlaz je 24 Vdc do 8 A.

Ključne karakteristike

Integrisani radio prijemnik 433.92 MHz, 64 memorisanih daljinaca, isključivo ARC sistem kodiranja
Podešavanje parametara preko trimera, dip-svičeva i tastera (bez LCD displeja)
Fiksne terminalne priključnice
STC System — automatski proračun momenta za svaku tačku hoda
Odvojeno elektronsko podešavanje brzine otvaranja i zatvaranja
Amperometrijska anti-udar zaštita, virtuelni enkoder, podesivo usporavanje
Ugrađeni ESA+ sistem za uštedu energije
Advantouch sistem za konfiguraciju parametara i daljinaca
Spremnost za SW.CB punjač baterija i X.BE (KNX) modul (opciono)
Podrška za BeUP aplikaciju i PRO.UP dodatak — napredno programiranje, brojač manevara, lozinka, dijagnostika, ažuriranje firmvera
Usaglašeno sa Evropskom regulativom (EU) 2023/826

Namena

CP.B24-SW je rezervni deo namenjen isključivo servisu i zameni originalne elektronike kod BULL SW motora za klizna vrata. Za razliku od većine drugih CP.* centrala, koristi klasičan pristup podešavanja (trimeri/dip-svičevi) uz napredne funkcije dostupne kroz BeUP aplikaciju. Dracom preporučuje zamenu isključivo originalnim delom.

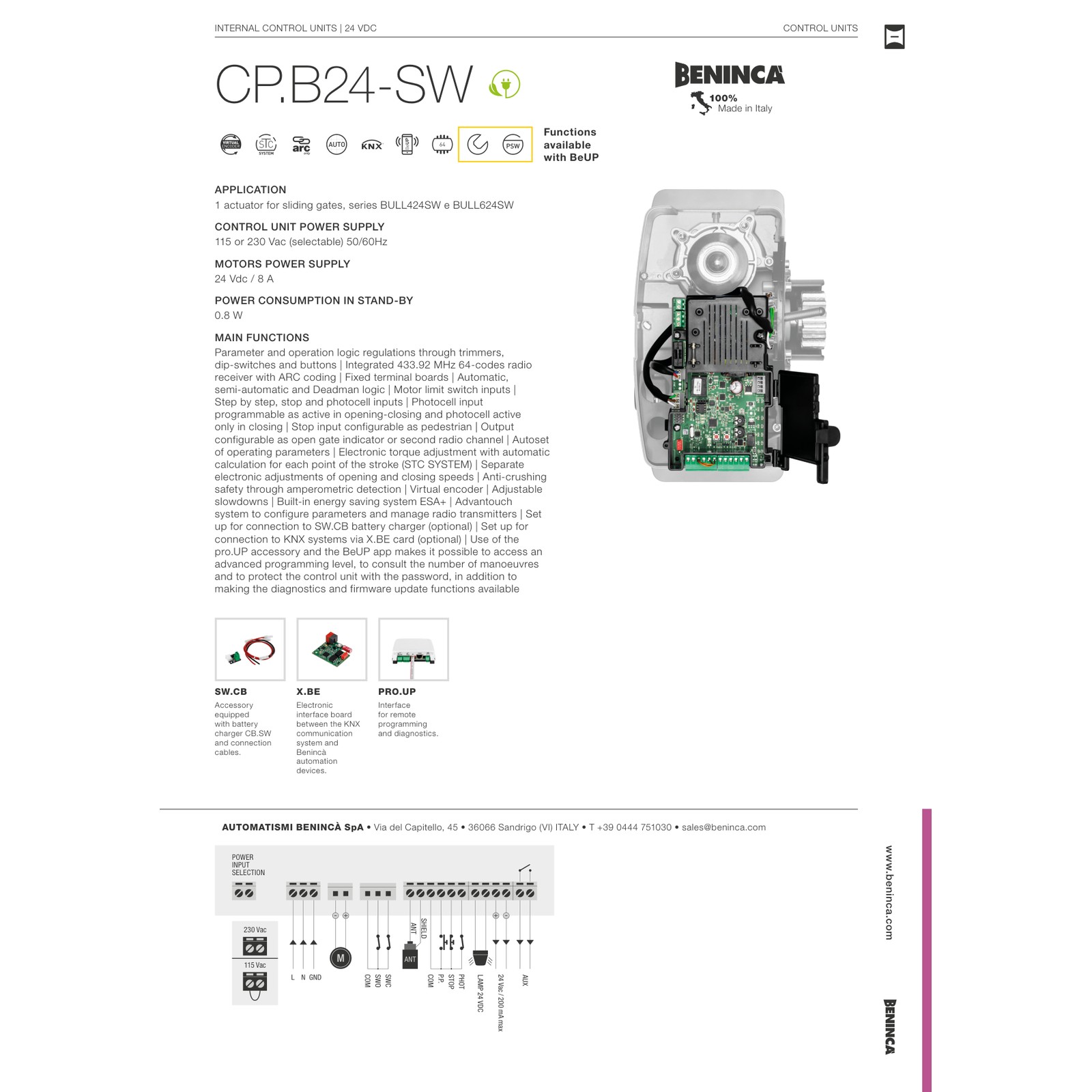

Tehnički podaci

Podatak	Vrednost	Izvor
Model	CP.B24-SW
Namena	Interna centrala za BULL SW seriju (1 aktuator
Napajanje centrale	115 ili 230 Vac (selektabilno) 50/60Hz
Napajanje motora	24 Vdc / 8 A
Integrisani prijemnik	433.92 MHz – 64 koda (samo ARC)
Podešavanje	trimeri / dip-svičevi / tasteri (bez LCD)
Terminalne priključnice	fiksne (ne uklonjive)
Logika rada	automatska / poluautomatska / mrtvi čovek
Ulazi – granični prekidači motora	da
Ulazi – korak po korak/stop/fotoćelija	da
Ulaz – fotoćelija	programabilno (otvaranje-zatvaranje ili samo zatvaranje)
Ulaz – stop kao pešački	konfigurabilno
Izlaz – konfigurabilni (indikator/drugi radio kanal)	da
Autoset	da
STC System	da
Odvojeno podešavanje brzine otvaranja/zatvaranja	da
Amperometrijska anti-udar zaštita	da
Virtuelni enkoder	da
Podesivo usporavanje	da
ESA+ ugrađen	da
Advantouch sistem	da
SW.CB punjač baterija	opciono
X.BE (KNX) spremnost	opciono
BeUP/PRO.UP podrška	da (napredno programiranje
EU 2023/826 izjava	usaglašeno (eksplicitno navedeno)
PDF priručnik	nije javno dostupan

Problemi i rešenja

## Vrata se ne pomeraju

## Parametri se ne mogu podesiti

## Lažna detekcija prepreke

## Terminalna priključnica se ne može ukloniti radi zamene

## Kada pozvati servis

Proverite izbor napona (115 ili 230Vac) — pogrešno podešen prekidač napona može onemogućiti rad.
Proverite osigurače.
Proverite pozicije trimera i dip-svičeva prema uputstvu (nema LCD-a za direktan uvid).
Za napredno podešavanje koristite BeUP aplikaciju sa PRO.UP dodatkom.
Proverite STC System kalibraciju i amperometrijsku osetljivost.
Ponovite autoset proceduru.
Ovo je očekivano — CP.B24-SW ima fiksne priključnice; ožičenje treba pažljivo demontirati iz same ploče.
Ako problem sa podešavanjem trimera/dip-svičeva potraje, kontaktirajte Dracom servis.
