Beninca BULL424SW – motor za kliznu kapiju
Beninca BULL424SW — 24Vdc motor za klizne kapije do 400kg, sa ugrađenom centralnom jedinicom CP.B24-SW (trimeri i dip-prekidači), virtuelnim enkoderom i amperometrijskom zaštitom. Opciono: KNX modul i baterijski kit za rad bez struje. Ugradnja i servis — Dracom Beograd.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
Beninca BULL424SW – motor za kliznu kapiju – opis proizvoda

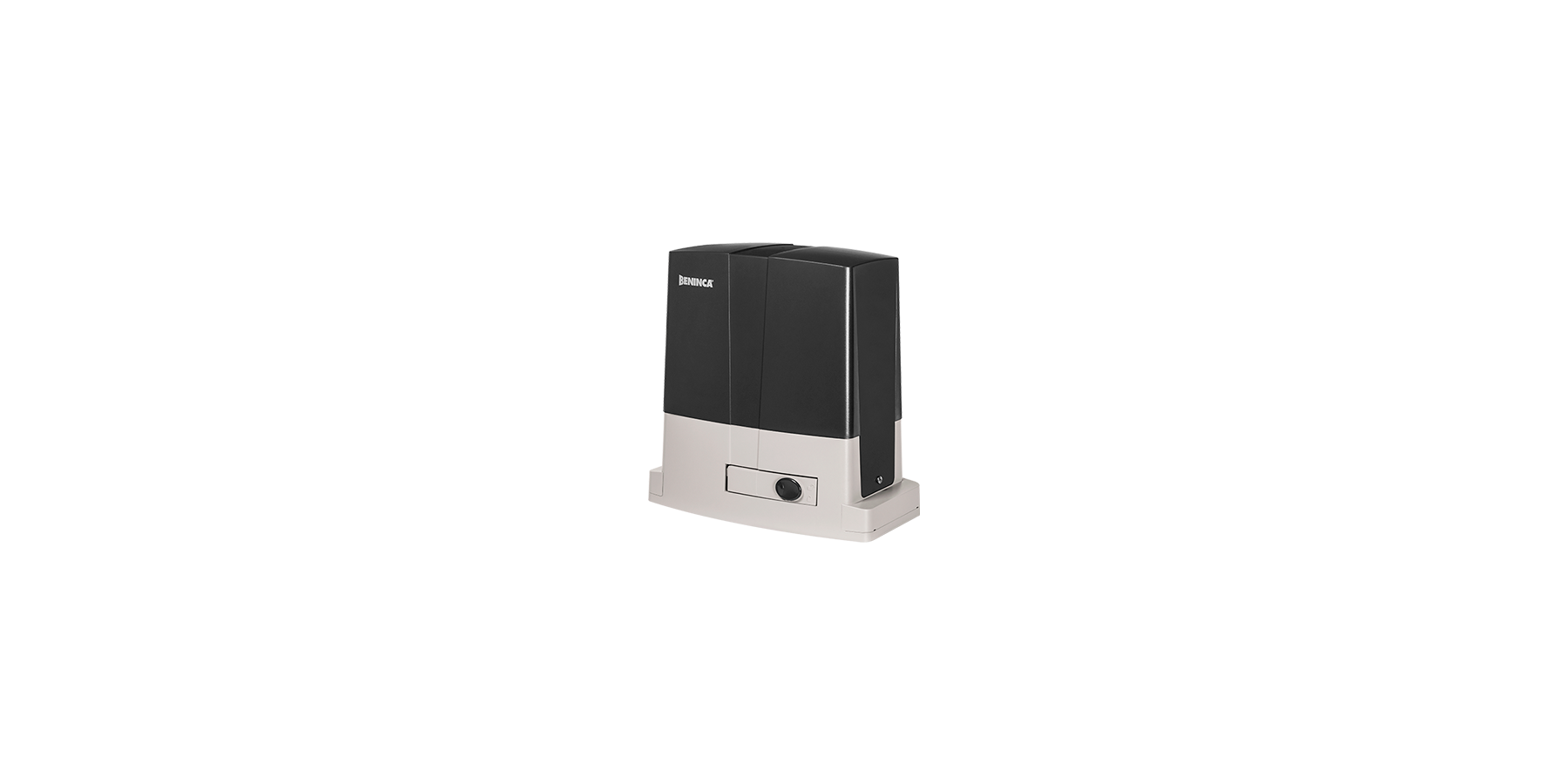

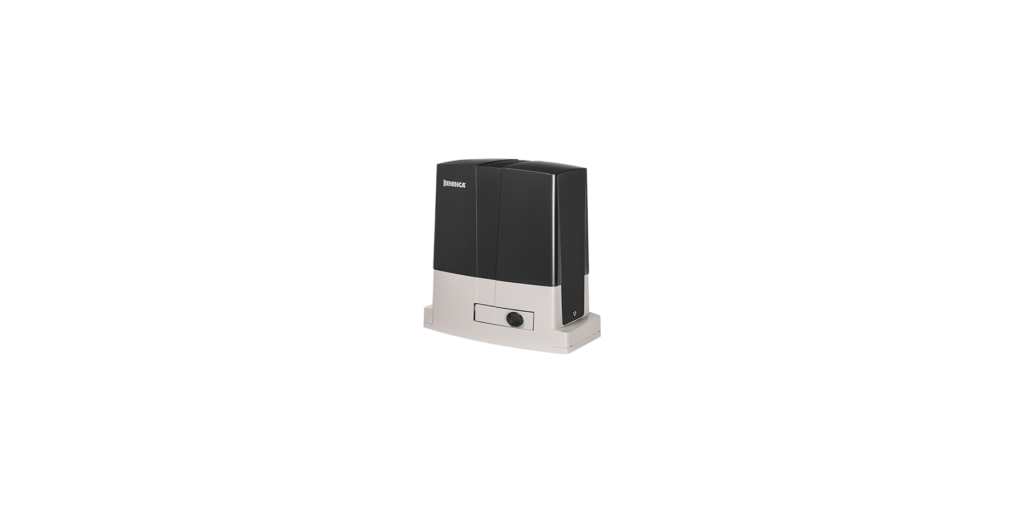

Beninca BULL424SW — 24Vdc motor za klizne kapije sa ugrađenom centralnom jedinicom
Beninca BULL424SW je 24Vdc motor za automatizaciju klizinih kapija namenjen intenzivnoj upotrebi, sa ugrađenom centralnom jedinicom CP.B24-SW. Za razliku od naprednije BULL SE serije koja koristi LCD meni i mobilnu aplikaciju za konfiguraciju, BULL424SW koristi jednostavniji i robustan sistem trimera i dip-prekidača, što ga čini pouzdanim izborom za instalatere koji preferiraju klasičan, brz način podešavanja bez potrebe za smartfonom ili aplikacijom.
Tehničke karakteristike
- Napajanje: 115/230Vac (selektuje se), motor 24Vdc
- Obrtni moment: 12 Nm (prema zvaničnom priručniku proizvođača)
- Maksimalna težina kapije: do 400 kg (prema priručniku)
- Brzina otvaranja: 11 m/min
- Stepen zaštite: IP44, klasa izolacije F
- Radna temperatura: -20°C do +50°C
- Ugrađena centralna jedinica CP.B24-SW sa integrisanim prijemnikom (do 64 daljinska upravljača)
- Virtuelni enkoder (STC sistem) i amperometrijska zaštita od udara u prepreku
Napomena o tačnosti podataka
Zvanični veb sajt proizvođača za ovaj model navodi drugačije vrednosti (tezina 7.6kg, sila 428N, maks. kapija 450kg) koje se, prema našoj proveri, poklapaju sa specifikacijama sasvim drugog modela (BULL424SE) i verovatno predstavljaju grešku u unosu podataka na sajtu proizvođača. Dracom navodi podatke iz zvaničnog priručnika (10.2kg, 12Nm, 400kg) kao pouzdanije za ovaj konkretan model.
Opciona proširenja
Motor se moze nadograditi opcionim modulom X.BE za KNX integraciju pametne kuće, kao i opcionim baterijskim kitom BULL24.CB za rad tokom nestanka struje. Napredne funkcije dijagnostike dostupne su preko opcionog pro.UP/BeUP pristupa.
Ugradnja i servis — Dracom Beograd
Dracom nudi profesionalnu ugradnju, servis i dijagnostiku Beninca BULL424SW motora u Beogradu i okolini, uključujući podešavanje trimera, dip-prekidača i AUTOSET procedure prema zvaničnom priručniku proizvođača.
Kompletni tehnički podaci
| Podatak | Vrednost | Izvor |
|---|---|---|
| Napajanje mreza | 115/230Vac (50-60Hz, selekcija premosnikom M7) prirucnik | prirucnik |
| Napajanje motora | 24Vdc oba | oba |
| Standby potrosnja | 0.5W prirucnik | prirucnik |
| Struja | 0.4A (prirucnik) / 3.2A-1.7A (web – sumnja na gresku) oba | oba |
| Obrtni moment | 12 Nm prirucnik | prirucnik |
| Radni ciklus | uso intensivo / intensive use oba | oba |
| Stepen zastite | IP44 oba | oba |
| Klasa izolacije | F prirucnik | prirucnik |
| Radna temperatura | -20°C / +50°C oba | oba |
| Maks. tezina kapije | 400kg (prirucnik) / 450kg (web) oba | oba |
| Modul zupcaste letve | M4 (Z14) web | web |
| Brzina otvaranja | 11 m/min oba | oba |
| Buka | manje od 70dB prirucnik | prirucnik |
| Podmazivanje | CASTROL OPTITEMP LP2 prirucnik | prirucnik |
| Tezina motora | 10.2kg (prirucnik) / 7.6kg (web) oba | oba |
| Kit tezina | 8.1 kg web | web |
| Broj memorisanih daljinskih | 64 oba | oba |
| Centralna jedinica | CP.B24-SW (ugradjena) prirucnik | prirucnik |
| Virtuelni enkoder | STC sistem prisutan prirucnik | prirucnik |
| Amperometrijska zastita | DA (trimer AMP) prirucnik | prirucnik |
| KNX modul | opciono X.BE preko J6 konektora prirucnik | prirucnik |
| Baterijski kit | opciono BULL24.CB prirucnik | prirucnik |
| Formula fiksiranja letve | X=52mm (nylon) / X=49mm (Fe 12x30mm) prirucnik | prirucnik |
| Magneti .S varijanta | standardni K/X sistem (K=3mm→X=74mm, max K=35mm) prirucnik | prirucnik |
| Broj motora po paleti | 40 web | web |
Tehničke specifikacije za Beninca BULL424SW – motor za kliznu kapiju
| Proizvođač |
|---|
Uputstva i dokumentacija za Beninca BULL424SW – motor za kliznu kapiju
Galerija i video – Beninca BULL424SW – motor za kliznu kapiju
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za Beninca BULL424SW – motor za kliznu kapiju
Koja je maksimalna tezina kapije za BULL424SW?
Prema zvanicnom priruniku proizvodjaca, maksimalno 400 kg. Napomena: veb sajt proizvodjaca navodi 450kg, ali ova vrednost je vrlo verovatno greska (poklapa se sa specifikacijom drugog modela).
Da li BULL424SW ima ugradjenu centralnu jedinicu?
Da, koristi CP.B24-SW modul sa trimerima (TCA, AMP) i dip-prekidacima (S1), memorija za 64 daljinska upravljaca.
Koji je obrtni moment BULL424SW motora?
12 Nm prema zvanicnom priruniku. Veb sajt navodi "428N sila potiska" sto je verovatno greska u kopiranju podataka sa modela BULL424SE.
Da li se BULL424SW podesava preko mobilne aplikacije?
Ne kao standard - koristi trimere i dip-prekidace. Napredni pristup preko BeUP/pro.UP aplikacije je moguc samo kao opcioni dodatak.
Da li BULL424SW ima magnetne krajnje prekidace?
Bazni model ne, ali postoji varijanta BULL424SW.S sa magnetnim krajnjim prekidacima koji se montiraju standardnim K/X sistemom (isti kao kod BULL M/HE/T serija).
Koliko dugo traje AUTOSET procedura i da li je obavezna?
AUTOSET je OBAVEZAN pri prvoj instalaciji. Kapija se pomera napred-nazad automatski, postavljajuci granice hoda, tacke usporavanja i vrednosti obrtnog momenta.
Da li BULL424SW podrzava KNX pametnu kucu?
Da, preko opcionog X.BE modula koji se povezuje na J6 konektor centralne jedinice.
Da li postoji baterijski kit za rad bez struje?
Da, opcioni kit BULL24.CB, baterije se ugradjuju unutar kucista motora.
Za koju namenu se koristi Beninca BULL424SW?
Beninca BULL424SW pripada grupi proizvoda za automatizaciju kliznih kapija. Tačna kompatibilnost zavisi od dimenzija, mase, geometrije i intenziteta korišćenja.
Problemi i rešenja za Beninca BULL424SW – motor za kliznu kapiju
Za kliznu kapiju prvo se bezbedno proveravaju napajanje, šina, prepreke, ručno otključavanje, fotoćelije i daljinski upravljač.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore kliznih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Motor radi, ali se kapija ne pomera
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
