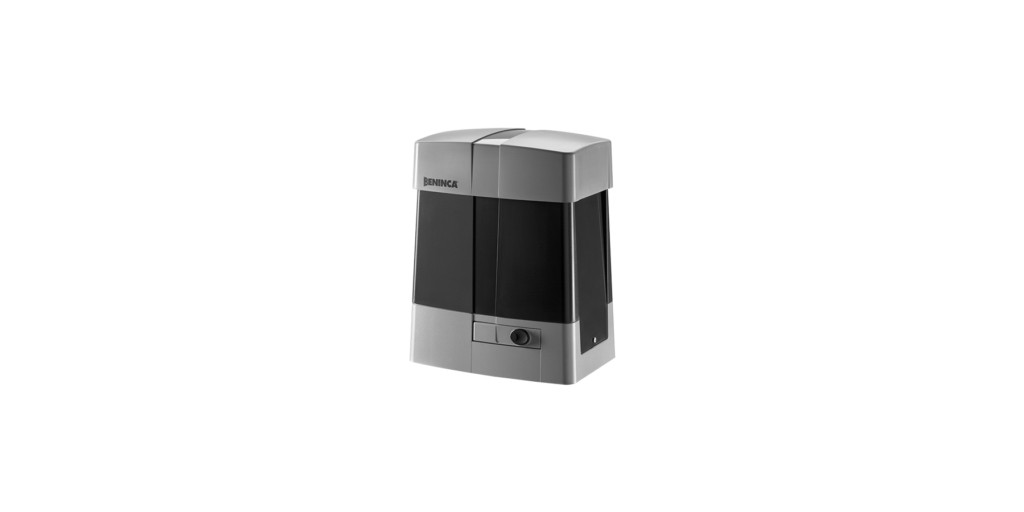

Beninca BULL20 HE.S – motor za kliznu kapiju

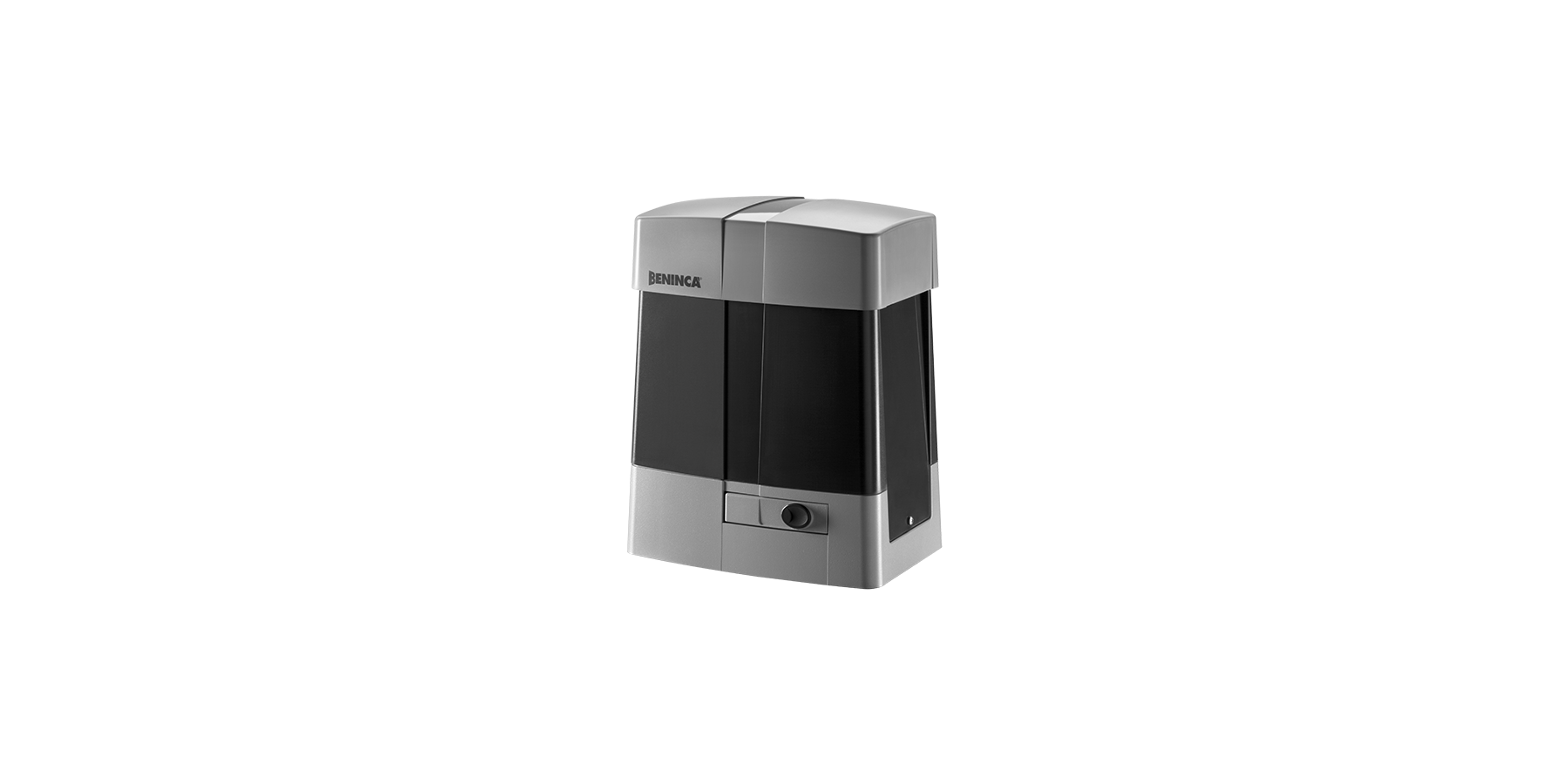

Beninca BULL20 HE.S industrijski motor sa magnetnim krajnjim prekidačima za kapiju do 2000 kg

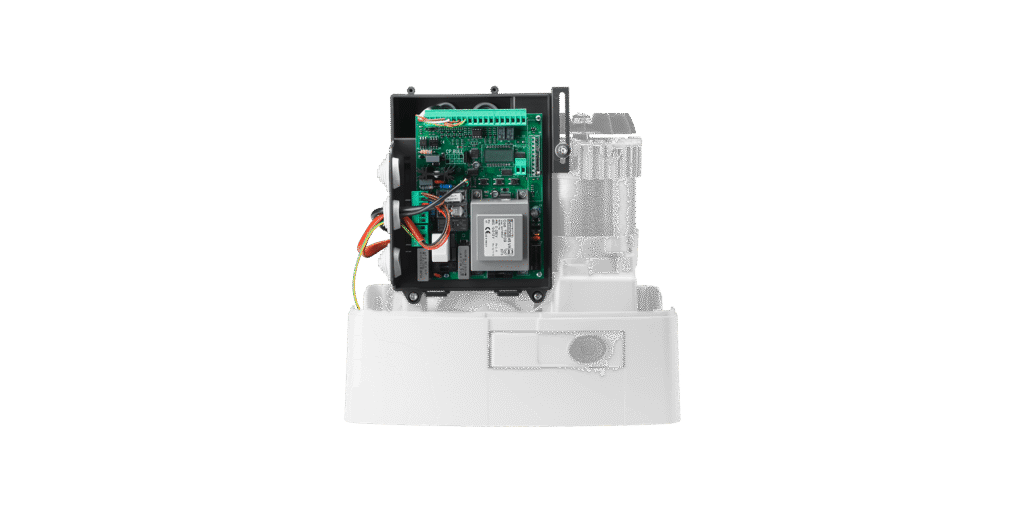

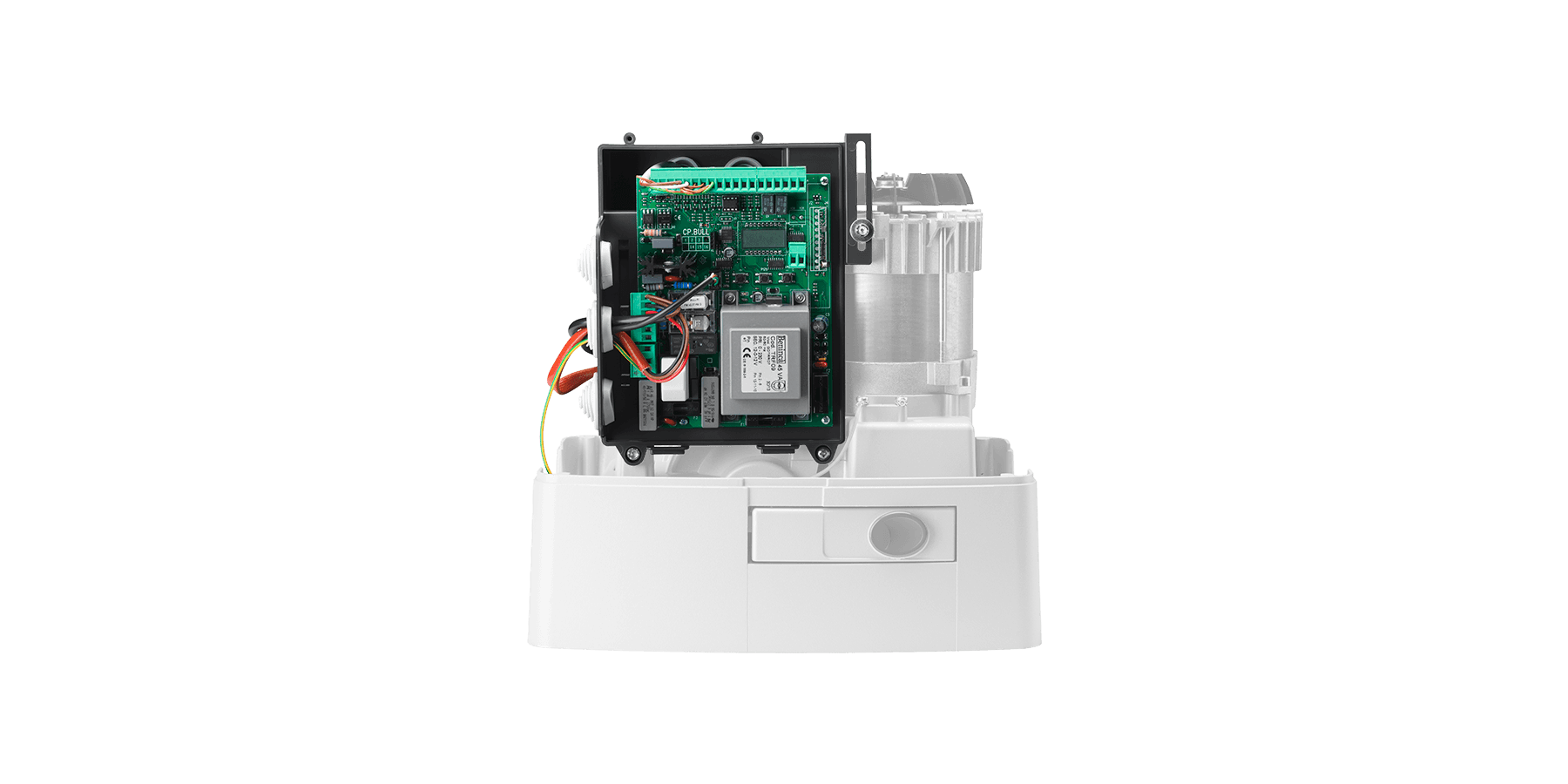

Beninca CP.BULL20-HE upravljačka centrala za BULL20 HE.S

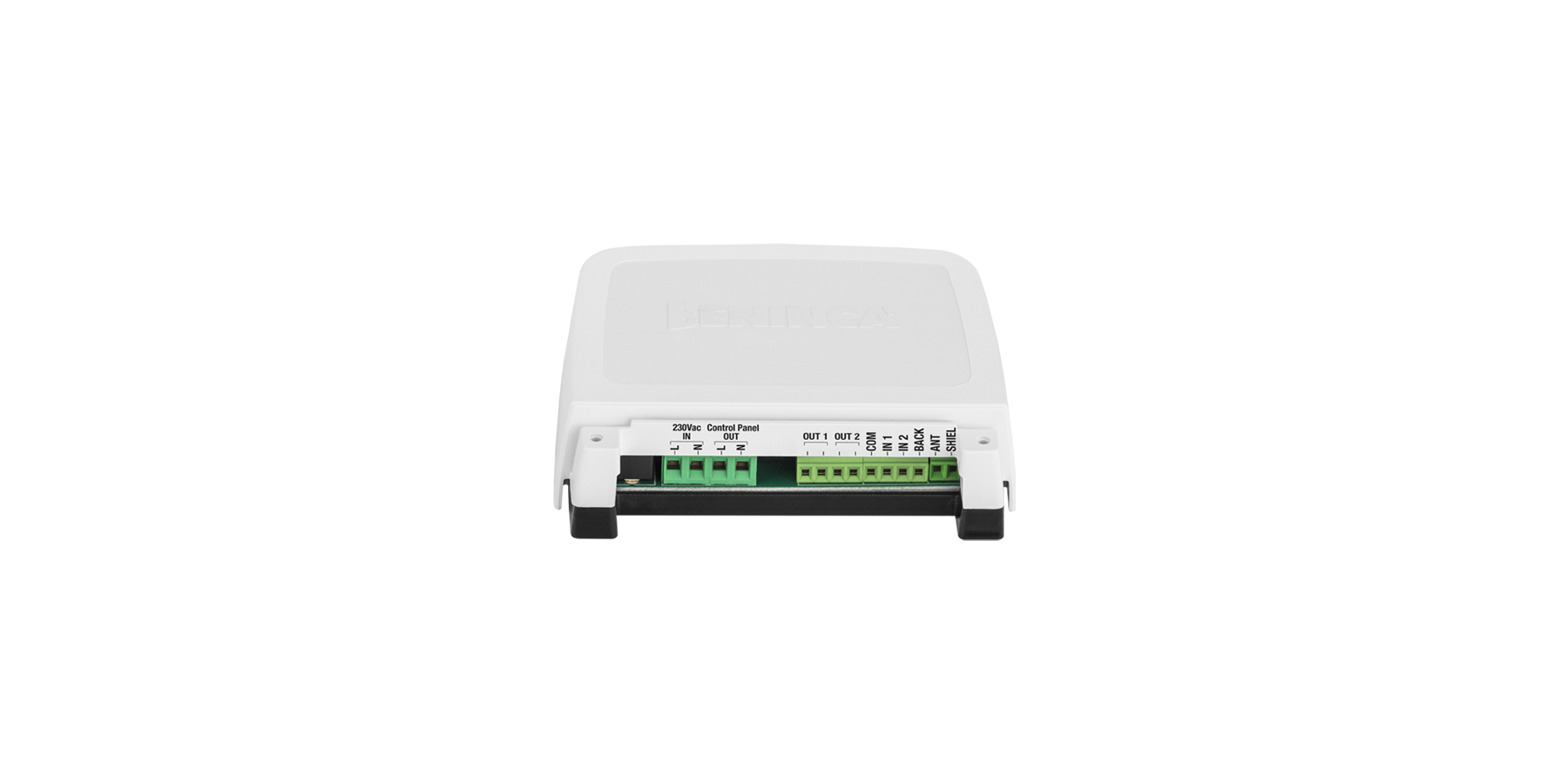

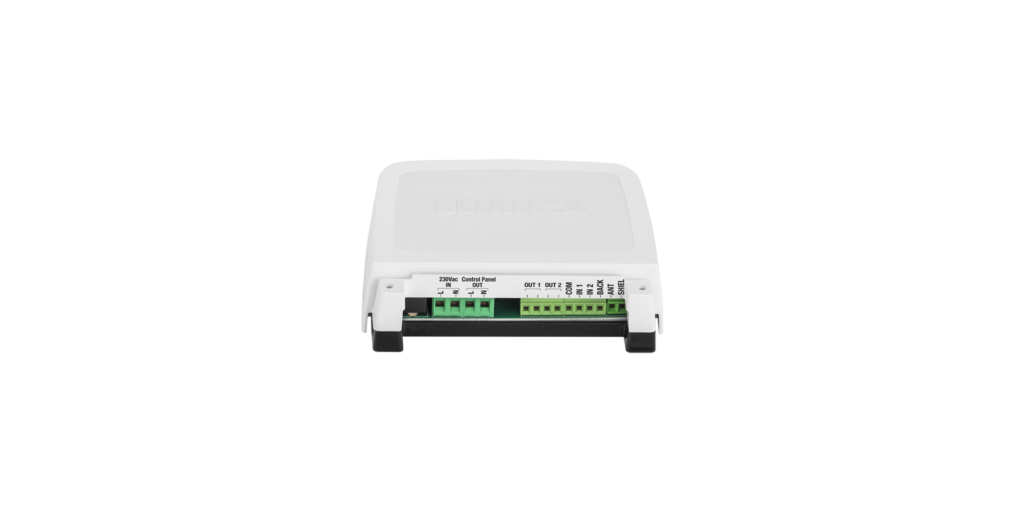

Beninca SE.MODULE opcioni modul za BULL20 HE.S

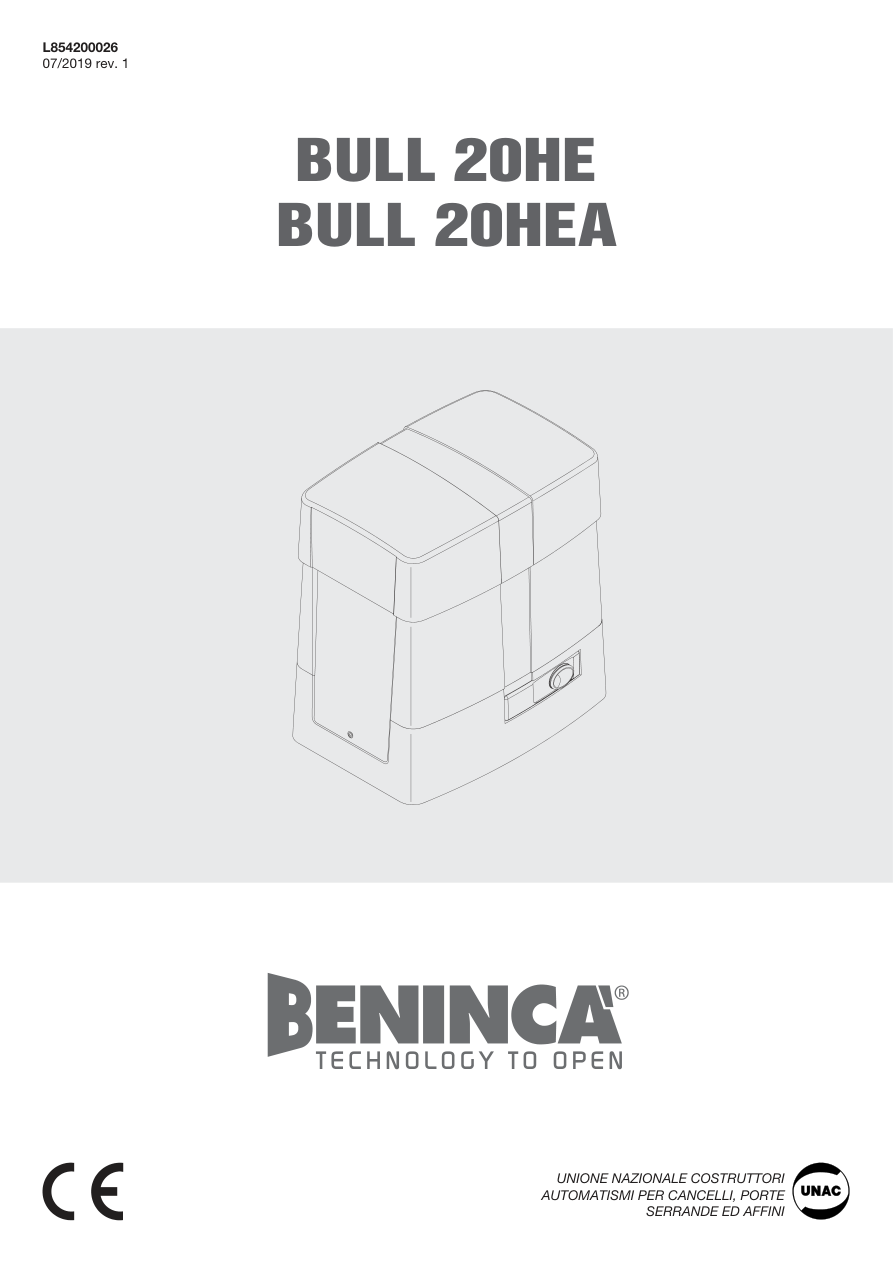

Naslovna strana uputstva za Beninca BULL20 HE.S

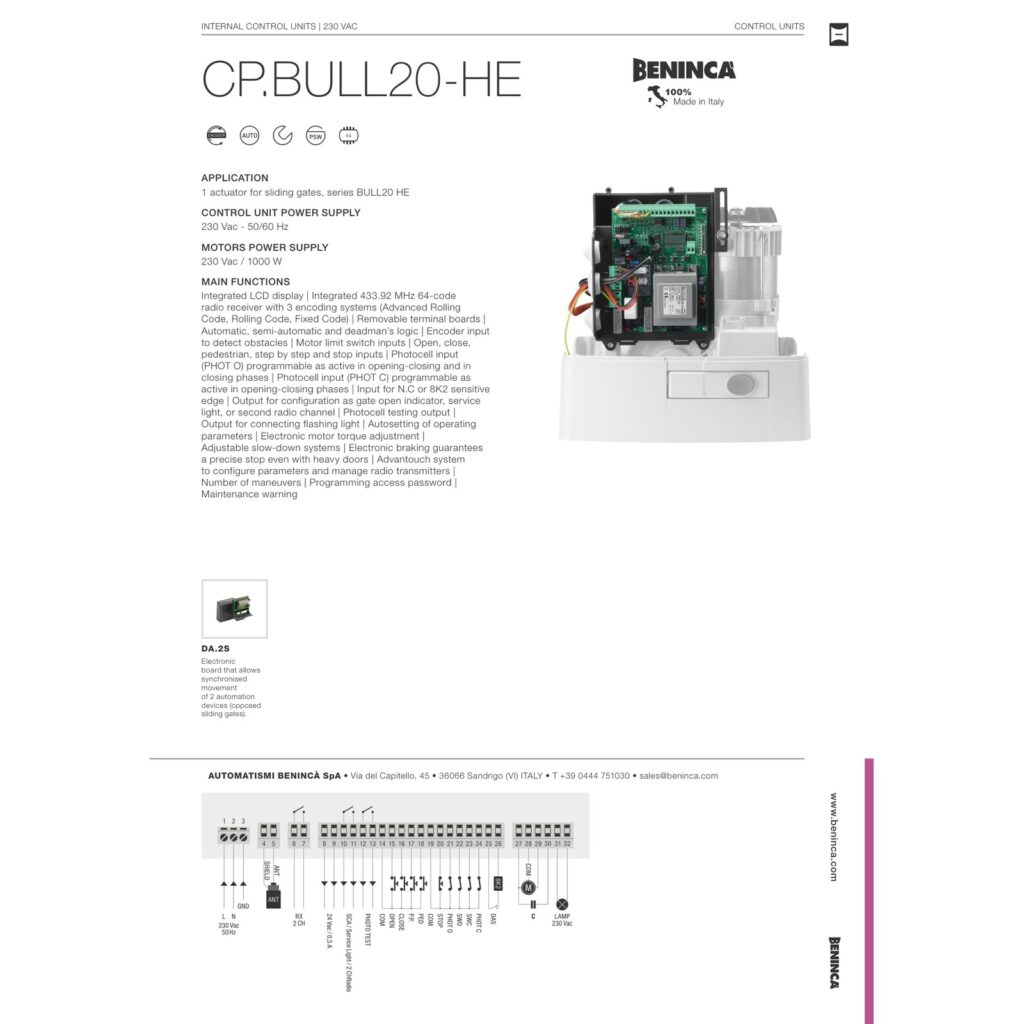

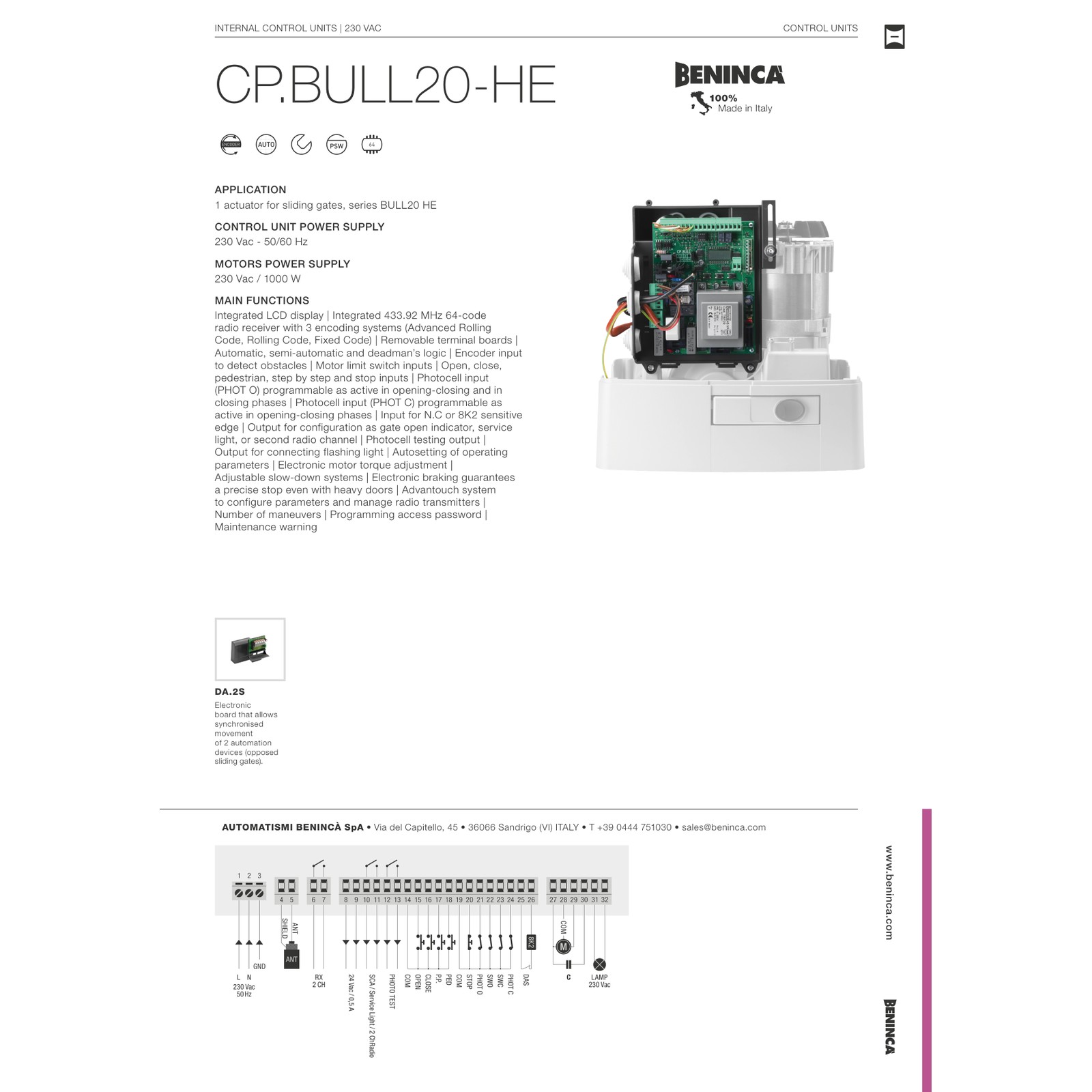

Beninca CP.BULL20-HE Komandne centrale — prikaz 6

Beninca BULL20 HE.S – motor za kliznu kapiju

Name: Beninca BULL20 HE.S – motor za kliznu kapiju
Brand: Beninca
SKU: BEN-MOTOR-BULL20-HE-S

Beninca BULL20 HE.S — samoventilisani industrijski motor za klizne kapije do 2000 kg, sa fizičkim enkoderom, magnetnim krajnjim prekidačima i radnim ciklusom 80%. Montaža i servis — Dracom.

Beninca BULL20 HE.S – motor za kliznu kapiju – opis proizvoda

Beninca BULL20 HE.S – industrijski motor sa magnetnim krajnjim prekidačima

Beninca BULL20 HE.S je samoventilisani elektromehanički motor na 230 Vac za veoma intenzivnu industrijsku upotrebu. Namenjen je kliznim kapijama mase do 2000 kg i kombinuje fizički enkoder sa magnetnim krajnjim prekidačima.

Glavne prednosti

magnetni krajnji prekidači za pouzdano očitavanje krajnjih položaja;
maksimalna masa kapije 2000 kg;
samoventilisani motor i radni ciklus 80%;
maksimalni potisak 1100 N;
brzina otvaranja 10,5 m/min;
fizički enkoder za preciznost i bezbednost kretanja;
integrisana centrala CP.BULL20-HE i radio-prijemnik za do 64 koda;
metalni reduktor podmazan uljem.

Tehnički podaci

Napajanje	230 Vac, 50 Hz
Maksimalna struja	3 A
Maksimalni potisak	1100 N
Brzina	10,5 m/min
Maksimalna masa kapije	2000 kg
Radni ciklus	80%
Stepen zaštite	IP44
Radna temperatura	-20 °C do +50 °C
Podmazivanje	Ulje
Masa motora	21,4 kg
Zupčanik	M4 Z18
Krajnji prekidači	Magnetni

Profesionalna procena i ugradnja

Pre izbora i podešavanja proveravaju se šina, točkovi, ručna sila, dužina krila, vetar, nagib i očekivani broj ciklusa. Magneti se postavljaju tako da zaustavljanje bude pravovremeno i ponovljivo pre mehaničkih graničnika. Dracom obezbeđuje proveru kompatibilnosti, montažu, puštanje u rad i servis.

Tehničke specifikacije za Beninca BULL20 HE.S – motor za kliznu kapiju

Proizvođač	Beninca
Model	BULL20 HE.S
Tip motora	Elektromehanički motor za klizne kapije
Napajanje	230 Vac, 50 Hz
Maksimalna struja	3 A
Maksimalni potisak	1100 N
Maksimalna masa kapije	2000 kg
Brzina	10,5 m/min
Radni ciklus	80%
Stepen zaštite	IP44
Radna temperatura	-20 °C do +50 °C
Podmazivanje	Ulje
Masa motora	21,4 kg
Upravljačka centrala	CP.BULL20-HE, integrisana
Enkoder	Fizički enkoder
Virtuelni enkoder	Ne
Magnetni krajnji prekidači	Da
Radio-prijemnik	Integrisan
Kapacitet memorije	Do 64 radio-koda
Radio-kodiranje	ARC; RC/Fixed proveriti prema reviziji centrale
Zupčanik	M4 Z18
Temeljna ploča	Uključena, sa ankerima
Samoventilacija motora	Da
Antivandal poklopac	Opcija
Namena	Veoma intenzivna industrijska upotreba
Max. težina krila	2000kg

Uputstva i dokumentacija za Beninca BULL20 HE.S – motor za kliznu kapiju

Galerija i video – Beninca BULL20 HE.S – motor za kliznu kapiju

Programiranje BULL20 HE porodice

Podešavanje usporavanja i rastojanja na BULL20 HE porodici

Najčešća pitanja za Beninca BULL20 HE.S – motor za kliznu kapiju

Šta je Beninca BULL20 HE.S?

Industrijski motor na 230 Vac za klizne kapije do 2000 kg, sa fizičkim enkoderom, samoventilacijom i magnetnim krajnjim prekidačima.

Koja je razlika između BULL20 HE.S i BULL20 HE?

S izvedba ima magnetne krajnje prekidače; ostale osnovne performanse su iste.

Za koju masu kapije je predviđen?

Za klizne kapije do 2000 kg, uz obaveznu proveru mehanike, vetra, dužine krila i broja ciklusa.

Koje napajanje koristi?

Napajanje i motor su 230 Vac.

Kolika je maksimalna struja?

3 A prema aktuelnoj zvaničnoj tabeli.

Koliki je maksimalni potisak?

1100 N.

Kolika je brzina otvaranja?

10,5 m/min.

Koliki je radni ciklus?

80%, za intenzivnu industrijsku upotrebu.

Da li ima fizički enkoder?

Da.

Da li ima magnetne krajnje prekidače?

Da, to je ključna razlika S izvedbe.

Da li magnetni prekidači zamenjuju enkoder ili fotoćelije?

Ne. Magnetni krajnji prekidači određuju krajnje položaje; enkoder i sigurnosni uređaji imaju druge funkcije.

Koju centralu koristi?

Integrisanu CP.BULL20-HE centralu sa LCD programiranjem.

Koliko daljinaca može da zapamti?

Do 64 radio-koda.

Koja radio-kodiranja podržava?

Zvanična stranica ima konflikt: opis navodi ARC, a odeljak centrale ARC, Rolling Code i Fixed Code. Proverava se konkretna revizija centrale.

Da li je temeljna ploča uključena?

Da, temeljna ploča sa ankerima je uključena.

Da li postoji dokumentacija koja izričito obuhvata S verziju?

Da. Porodično uputstvo L854200026R1 ima posebnu sekciju za BULL20 HE.S / BULL20 HEA.S.

Da li je dovoljan podatak da kapija ima manje od 2000 kg?

Ne. Bitni su i ručna sila, stanje šine i točkova, vetar, nagib i intenzitet rada.

Šta treba proveriti pri ugradnji magneta?

Tačan položaj i razmak magneta, pravovremeno zaustavljanje pre mehaničkih graničnika i stabilno očitavanje tokom više probnih ciklusa.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za Beninca BULL20 HE.S – motor za kliznu kapiju

Za kliznu kapiju prvo se bezbedno proveravaju napajanje, šina, prepreke, ručno otključavanje, fotoćelije i daljinski upravljač.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore kliznih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
