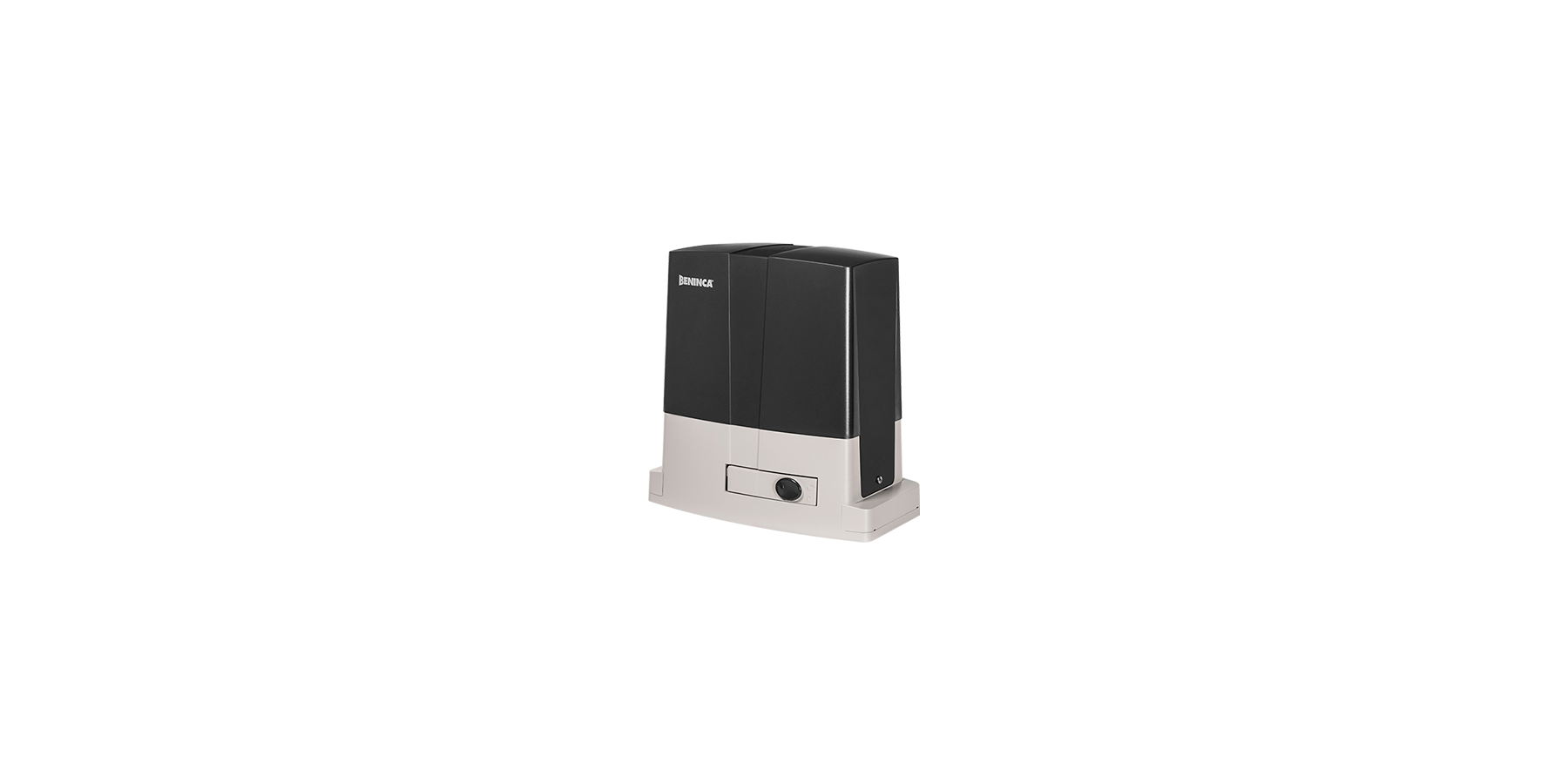

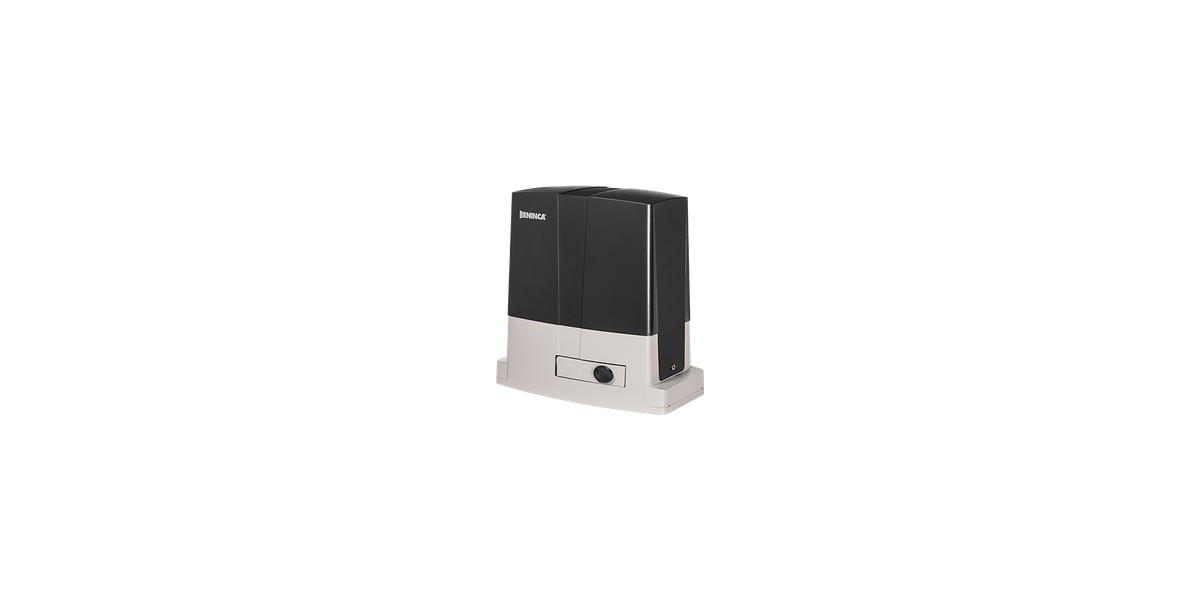

Beninca BULL1024SE.S motor za kliznu kapiju do 1000 kg

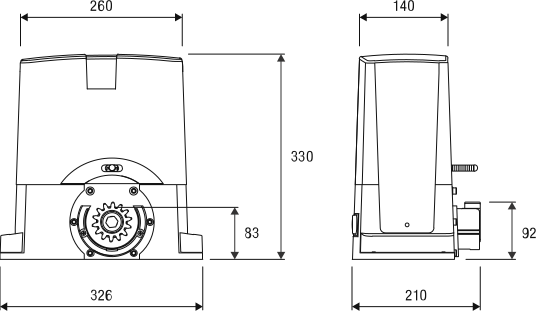

Beninca BULL1024SE.S tehnički crtež i dimenzije

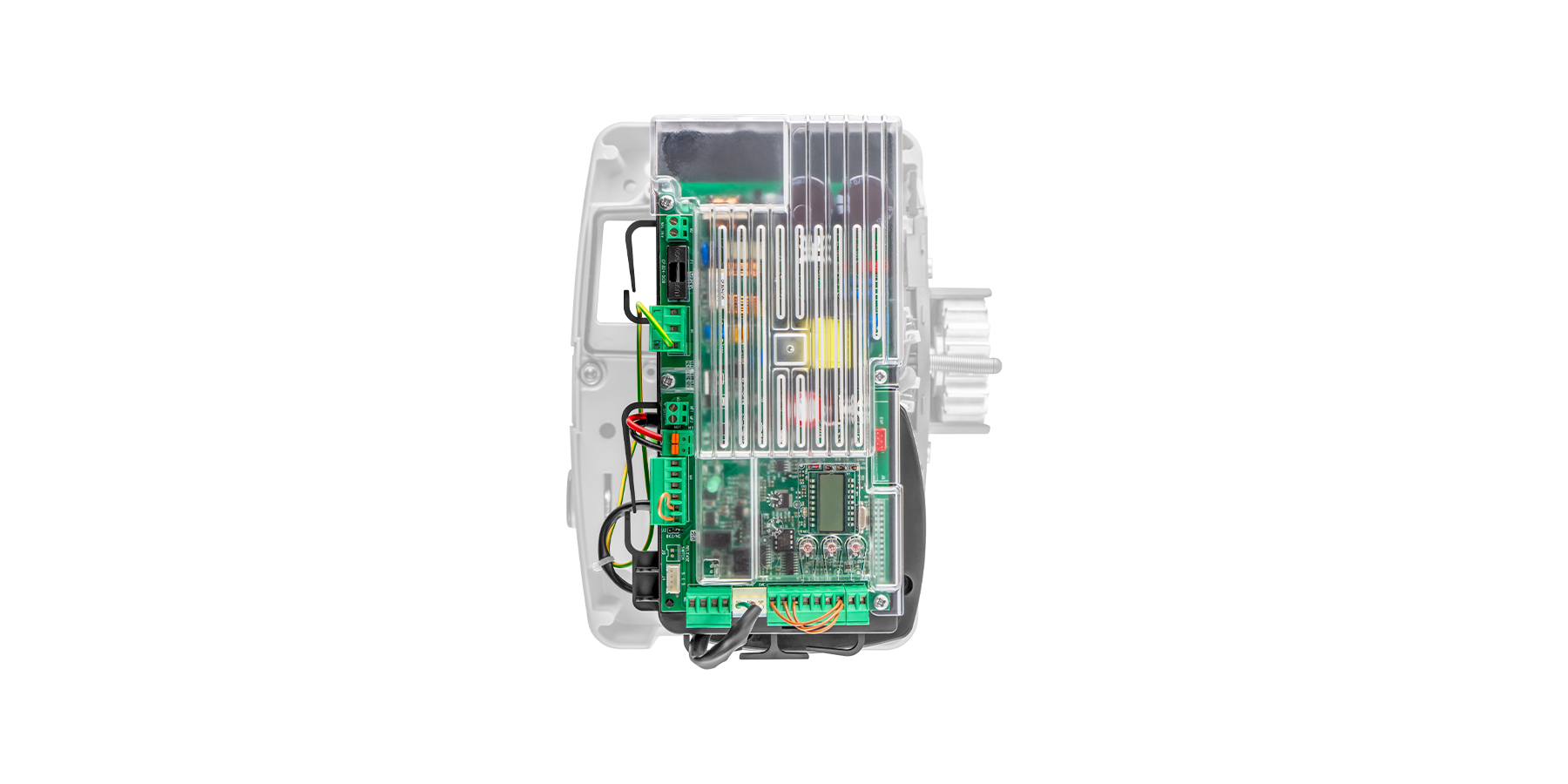

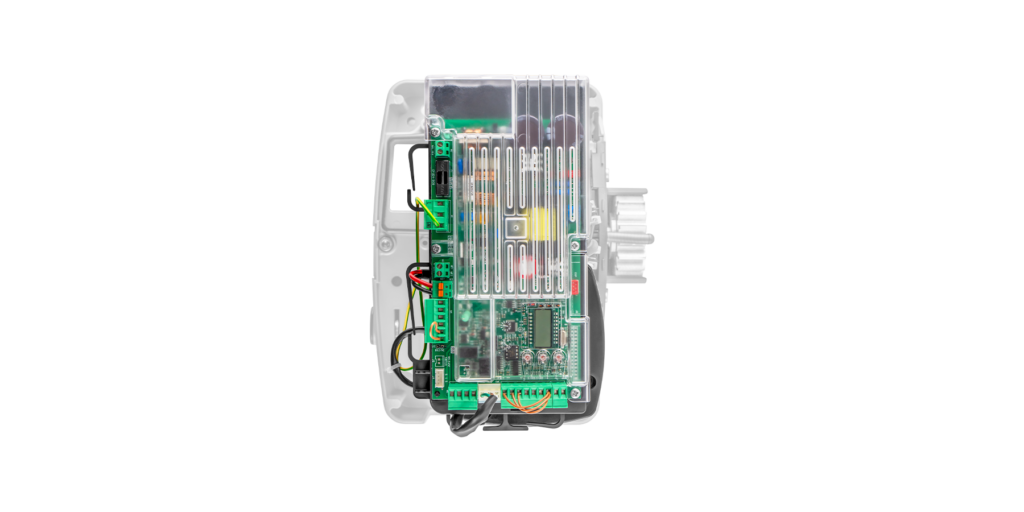

Beninca CP.B24-D120 upravljačka centrala za BULL SE

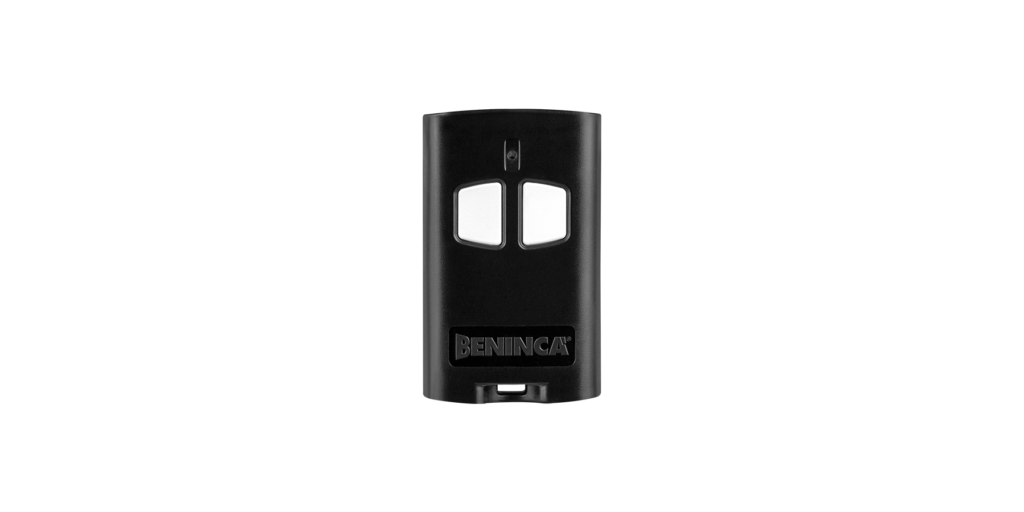

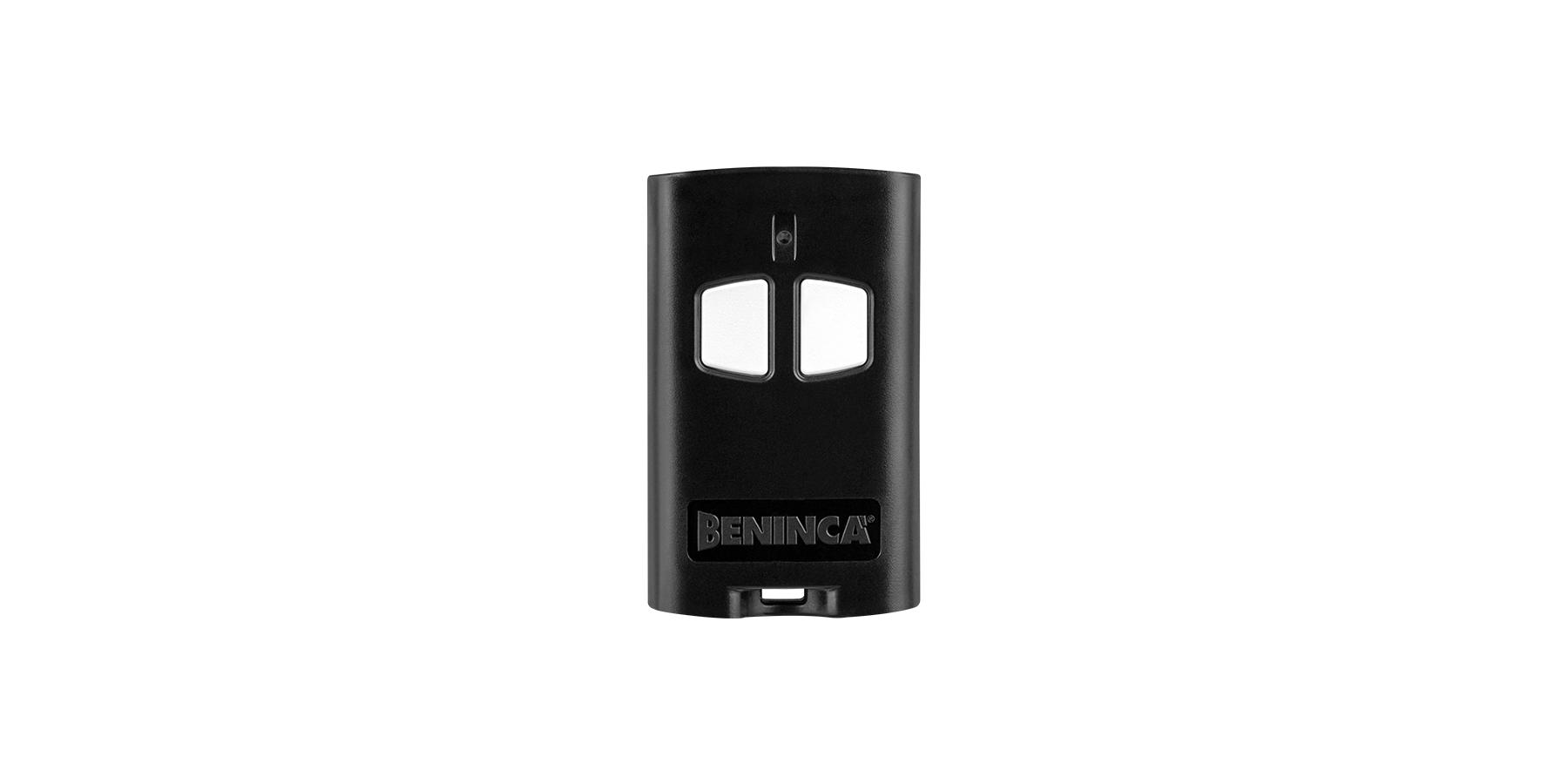

Beninca TO.GO2A ARC daljinski kao opciona oprema

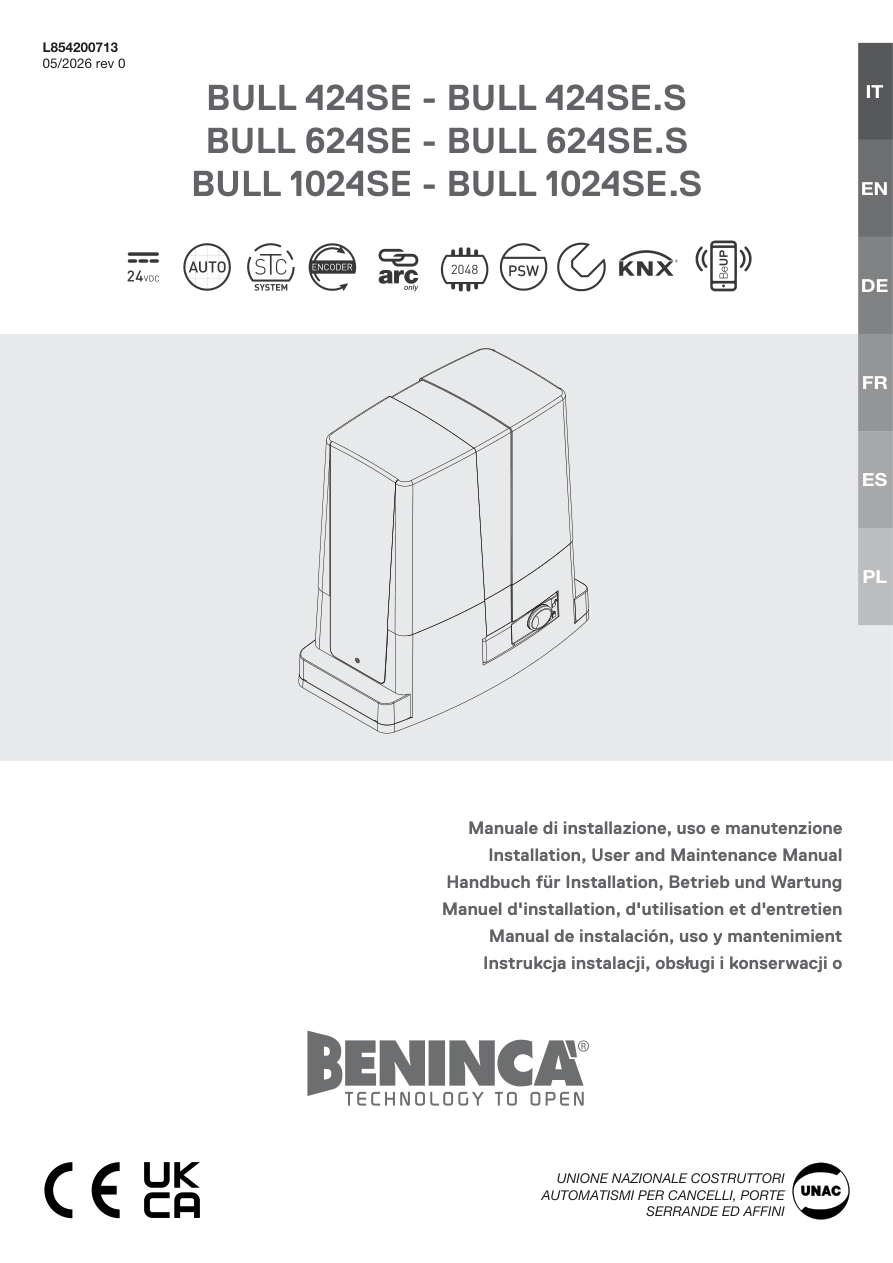

Beninca BULL1024SE.S naslovna strana uputstva

Beninca BULL1024SE.S – motor za kliznu kapiju

Name: Beninca BULL1024SE.S – motor za kliznu kapiju
Brand: Beninca
SKU: BEN-MOTOR-BULL1024SE-S

Beninca BULL 1024SE.S — 24Vdc motor za klizne kapije do 1000 kg sa magnetnim senzorima na zupčastoj letvi za dodatnu preciznost detekcije pozicije. Prodaja, ugradnja i servis — Dracom Beograd.

Beninca BULL1024SE.S – motor za kliznu kapiju – opis proizvoda

Beninca BULL1024SE.S je 24 Vdc motor za intenzivno korišćene klizne kapije do 1000 kg. U odnosu na BULL1024SE, ova izvedba ima magnetne krajnje prekidače, uz istu CP.B24-D120 centralu i virtuelni enkoder.

Potvrđeni tehnički podaci

mrežno napajanje: 115 ili 230 Vac, 50/60 Hz;
motor: 24 Vdc;
maksimalna struja: 4 A na 115 Vac / 2 A na 230 Vac;
maksimalni potisak: 892 N;
brzina: 5,5–10,5 m/min;
maksimalna masa kapije: 1000 kg;
radni ciklus: 80%;
zaštita: IP44;
virtuelni enkoder: da;
magnetni krajnji prekidači: da;
zupčanik: M4 Z14;
radna temperatura: od -20 °C do +50 °C;
masa: 9,9 kg;
ojačana temeljna ploča je uključena.

Razlika između BULL1024SE.S i BULL1024SE

Osnovne performanse su iste. S izvedba se razlikuje po magnetnim krajnjim prekidačima, dok standardni BULL1024SE nema magnetne krajnje prekidače. Virtuelni enkoder i STC kontrola potiska prisutni su kod obe izvedbe.

Upravljačka i komunikaciona oprema

CP.B24-D120 ima LCD ekran, ARC prijemnik 433,92 MHz za do 2048 kodova, baterijski punjač i podršku za opcione X.BE, Q.BE, PRO.UP i SIS dodatke. Opcije nisu deo osnovnog motora i proveravaju se prema projektu.

Izbor i ugradnja

Magnetni krajnji prekidači ne rešavaju lošu mehaniku kapije. Pre ugradnje proveravaju se masa, dužina, sila ručnog pokretanja, šina, točkovi, vetar, broj ciklusa i bezbednosni uređaji. Dracom vrši pregled, montažu, podešavanje magneta i servis u Srbiji.

Tehničke specifikacije za Beninca BULL1024SE.S – motor za kliznu kapiju

Proizvođač	Beninca
Mrežno napajanje	115 ili 230 Vac, 50/60 Hz
Napajanje motora	24 Vdc
Maksimalna struja 115 Vac	4 A
Maksimalna struja 230 Vac	2 A
Maksimalni potisak	892 N
Brzina	5,5–10,5 m/min
Radni ciklus	80%
Maksimalna masa kapije	1.000 kg
Stepen zaštite	IP44
Virtuelni enkoder	Da, STC sistem; fizički enkoder nije ugrađen
Magnetni krajnji prekidači	Da; ključna razlika S izvedbe
Zupčanik	M4 Z14
Radna temperatura	−20 °C do +50 °C
Podmazivanje	Mast
Masa	9,9 kg
Upravljačka jedinica	CP.B24-D120, integrisana
Radio-prijemnik	433,92 MHz ARC, do 2.048 kodova
Temeljna ploča	Uključena, ojačana
Max. težina krila	1000kg

Uputstva i dokumentacija za Beninca BULL1024SE.S – motor za kliznu kapiju

Galerija i video – Beninca BULL1024SE.S – motor za kliznu kapiju

Beninca BULL1024SE porodica – prikaz modela

Podrška: Benincà TO.GO – memorisanje daljinskog preko displeja centrale

Najčešća pitanja za Beninca BULL1024SE.S – motor za kliznu kapiju

Šta je Beninca BULL1024SE.S?

24 Vdc motor sa virtuelnim enkoderom i magnetnim krajnjim prekidačima za klizne kapije do 1000 kg.

Koja je razlika u odnosu na BULL1024SE?

S izvedba ima magnetne krajnje prekidače; osnovne performanse i CP.B24-D120 centrala ostaju iste.

Da li S znači da motor ima fizički enkoder?

Ne. Ima virtuelni enkoder i magnetne krajnje prekidače, ali nema fizički motorni enkoder.

Koje mrežno napajanje koristi?

115 ili 230 Vac, 50/60 Hz, uz pravilno podešavanje prema uputstvu.

Koji je napon motora?

24 Vdc.

Kolika je maksimalna masa kapije?

Do 1000 kg, uz obaveznu proveru mehanike i uslova rada.

Koliki je maksimalni potisak?

892 N.

Kolika je brzina?

5,5–10,5 m/min.

Koliki je radni ciklus?

80%.

Koju centralu koristi?

Integrisanu CP.B24-D120 sa LCD ekranom.

Koliko daljinskih kodova pamti?

Do 2048 ARC kodova na 433,92 MHz.

Da li podržava baterijski rad?

Da, uz opcione kompatibilne DA.BT2 ili DA.BT6 baterije.

Da li podržava KNX i MQTT?

Da, uz opcione X.BE i Q.BE dodatke.

Da li podržava BeUP i PRO.UP?

Da, uz odgovarajući PRO.UP interfejs.

Da li je temeljna ploča uključena?

Da. Uključena je ojačana temeljna ploča.

Koji je zupčanik?

M4 Z14.

Da li magnetni prekidači zamenjuju fotoćelije?

Ne. Fotoćelije, sigurnosne ivice i kontrola sila ostaju obavezni prema projektu.

Šta proveriti pre ugradnje?

Mehaniku, ručnu pokretljivost, šinu, točkove, vetar, broj ciklusa, položaj magneta i sve sigurnosne uređaje.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za Beninca BULL1024SE.S – motor za kliznu kapiju

Za kliznu kapiju prvo se bezbedno proveravaju napajanje, šina, prepreke, ručno otključavanje, fotoćelije i daljinski upravljač.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore kliznih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
