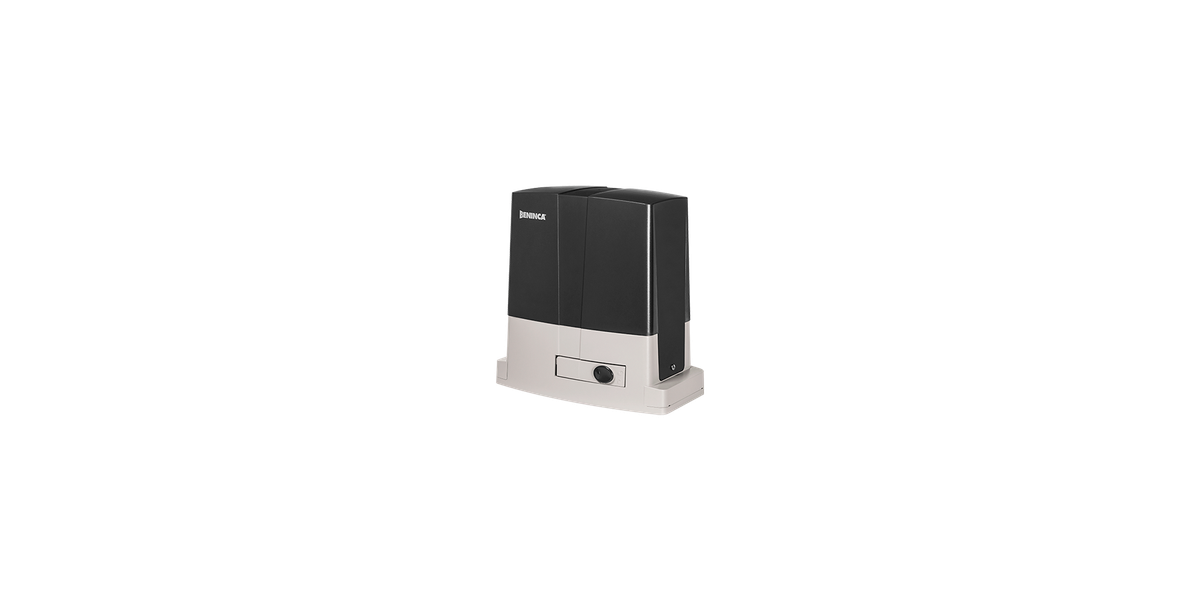

Beninca BULL1024SE – motor za kliznu kapiju

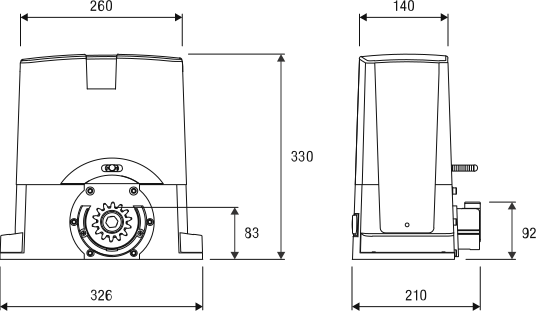

Beninca BULL1024SE tehnički crtež i dimenzije

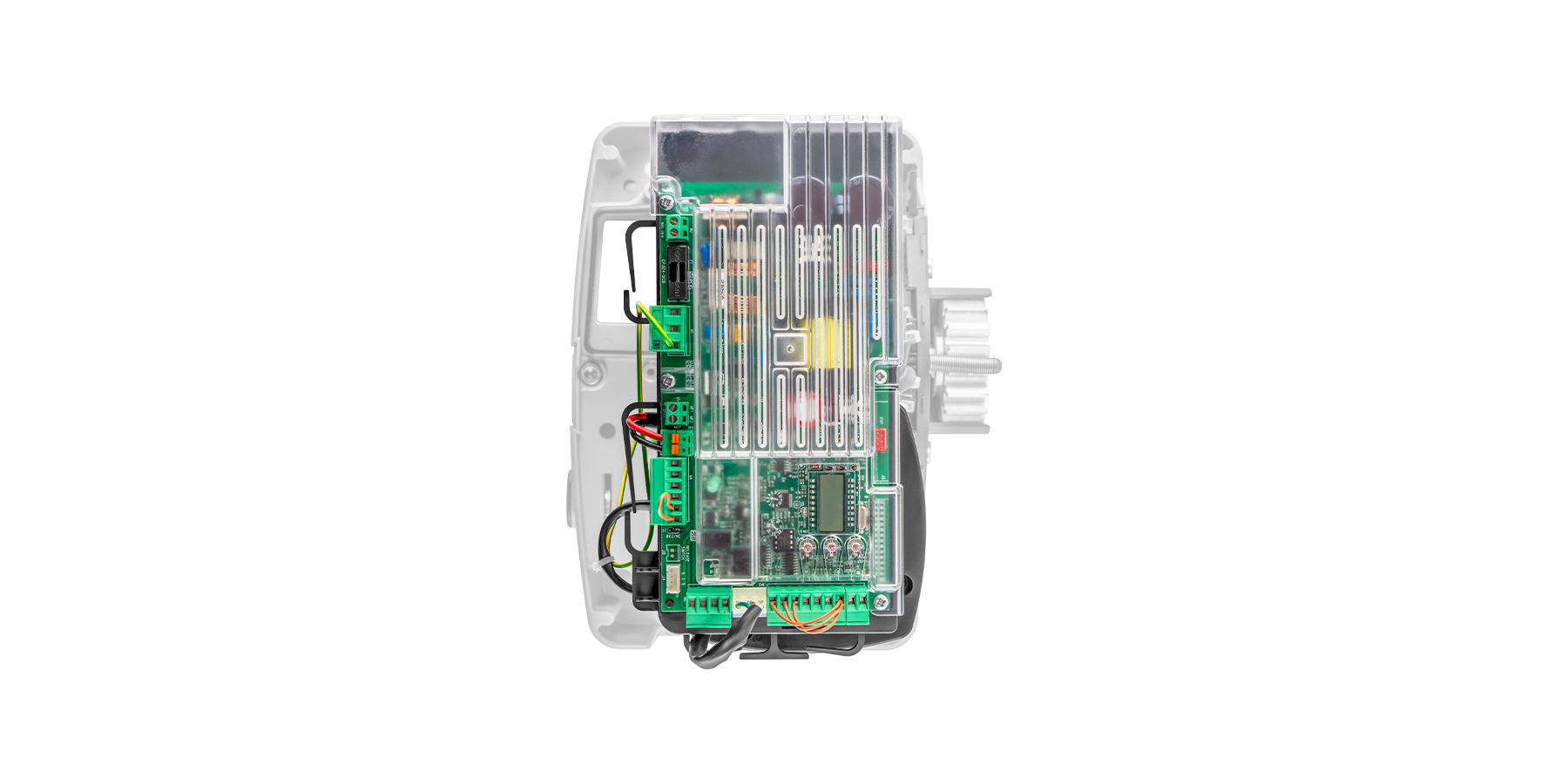

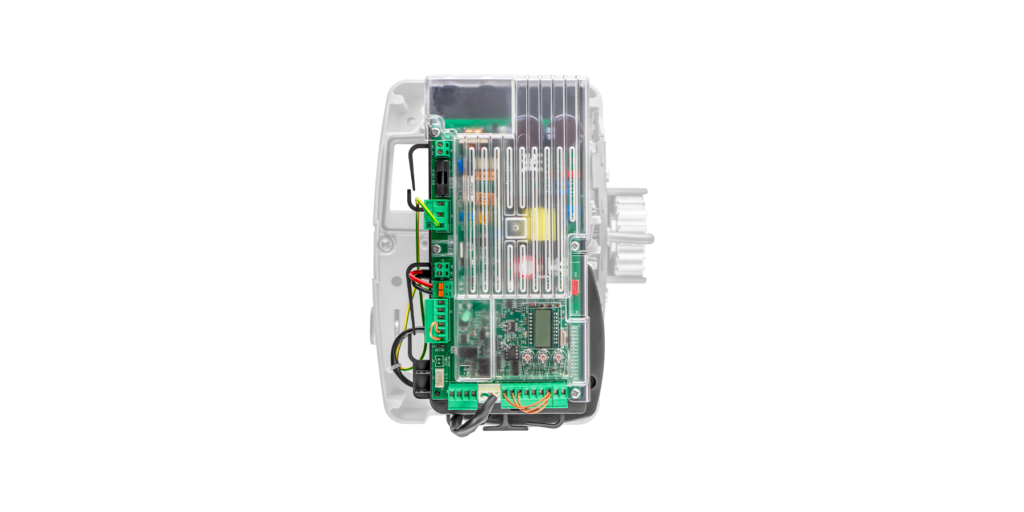

Beninca CP.B24-D120 upravljačka centrala za BULL SE

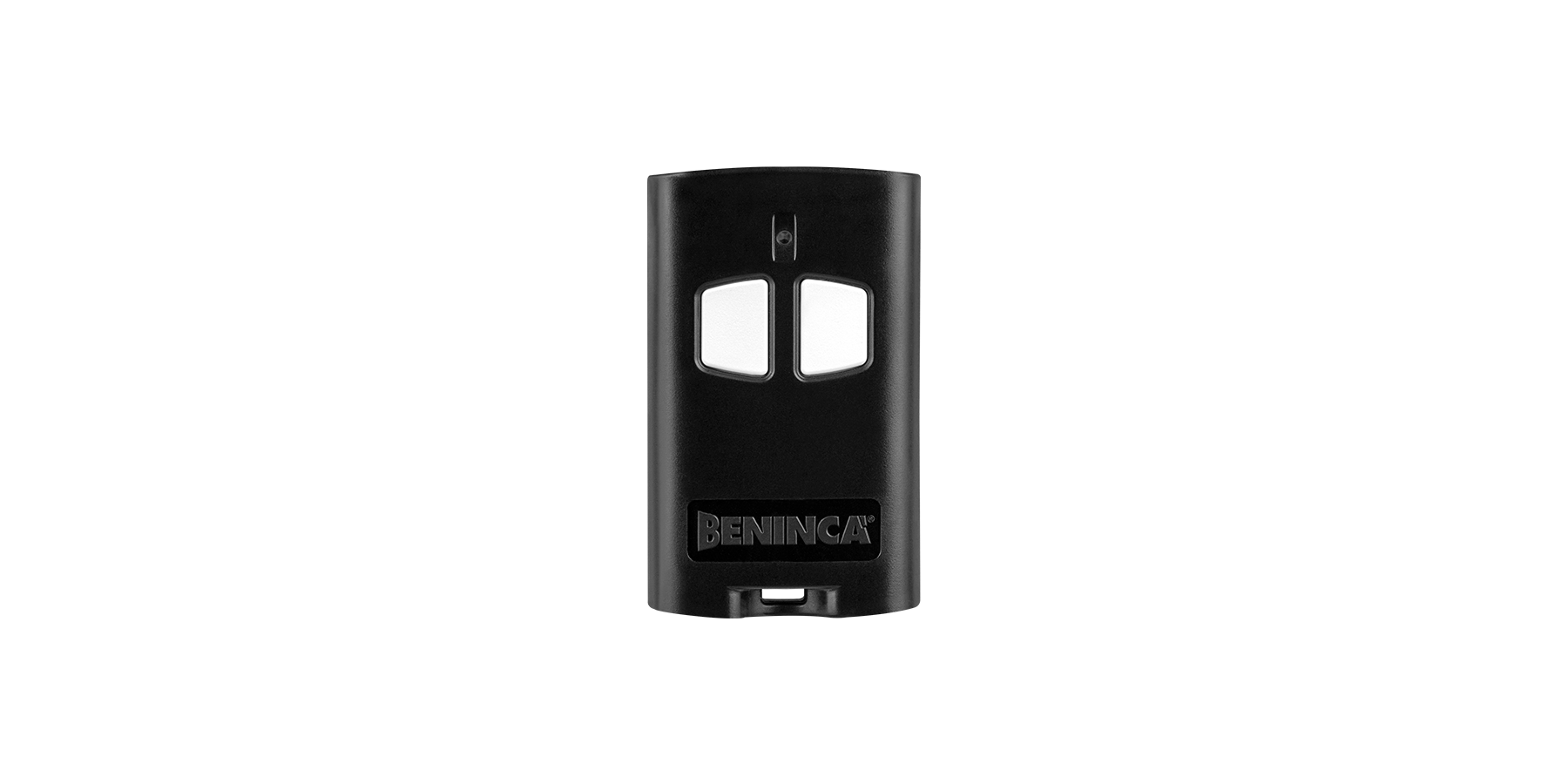

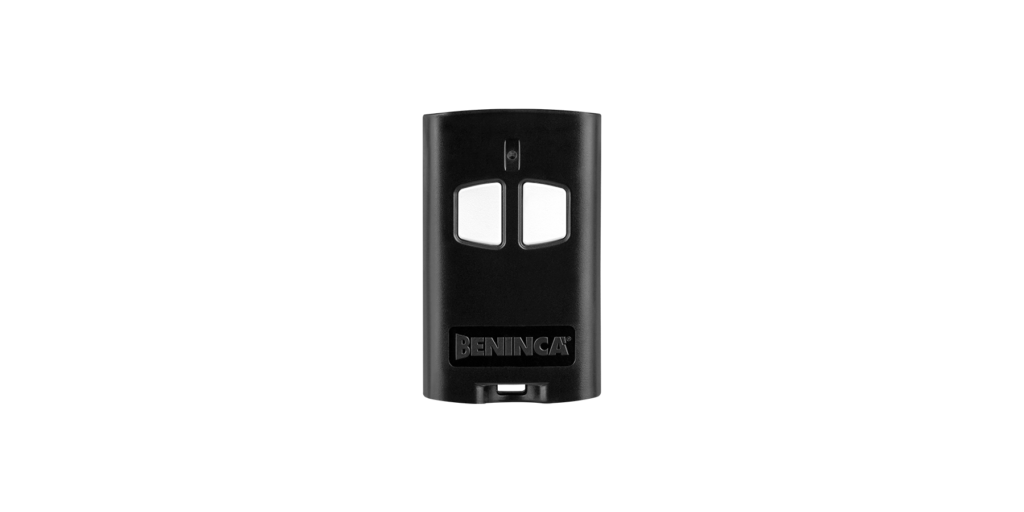

Beninca TO.GO2A ARC daljinski upravljač kao opciona oprema

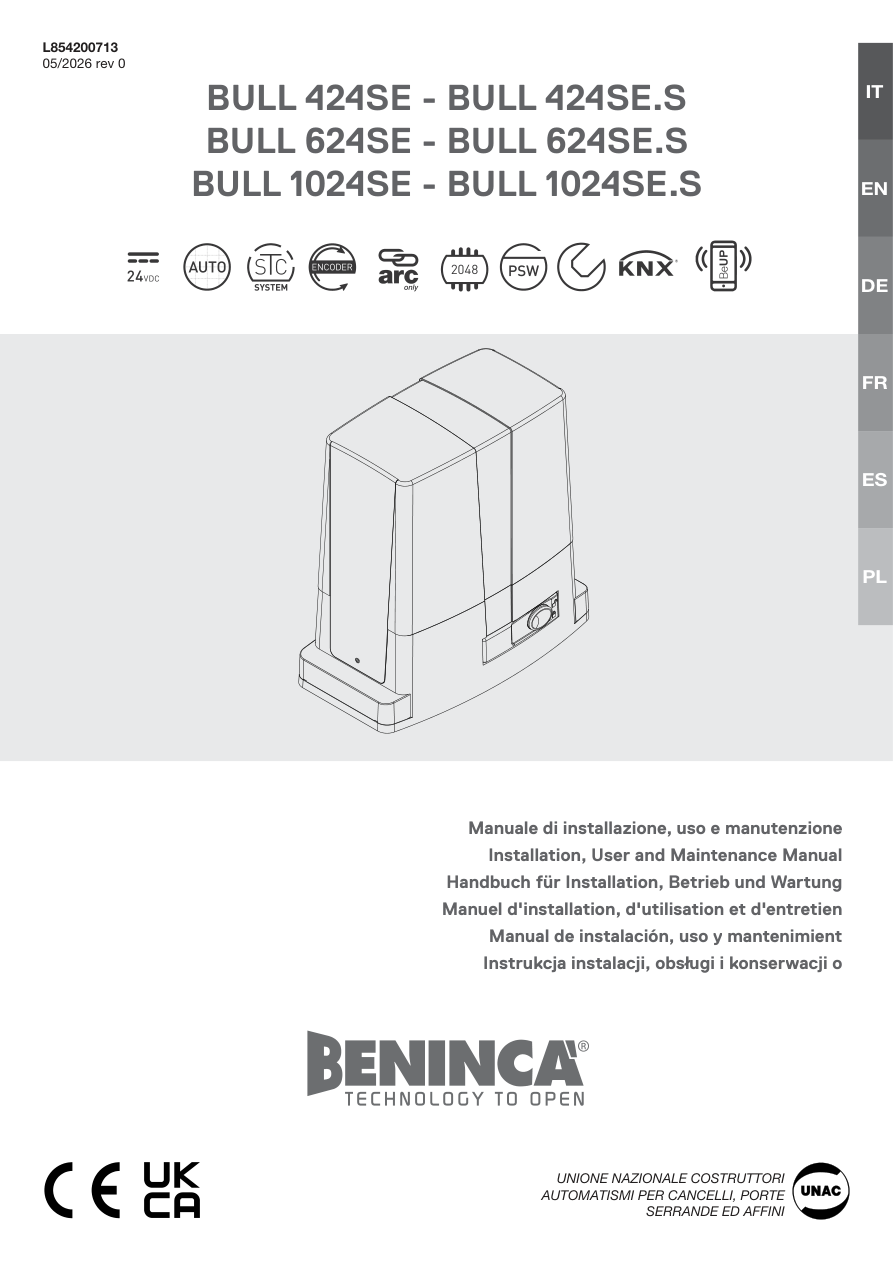

Beninca BULL1024SE naslovna strana uputstva

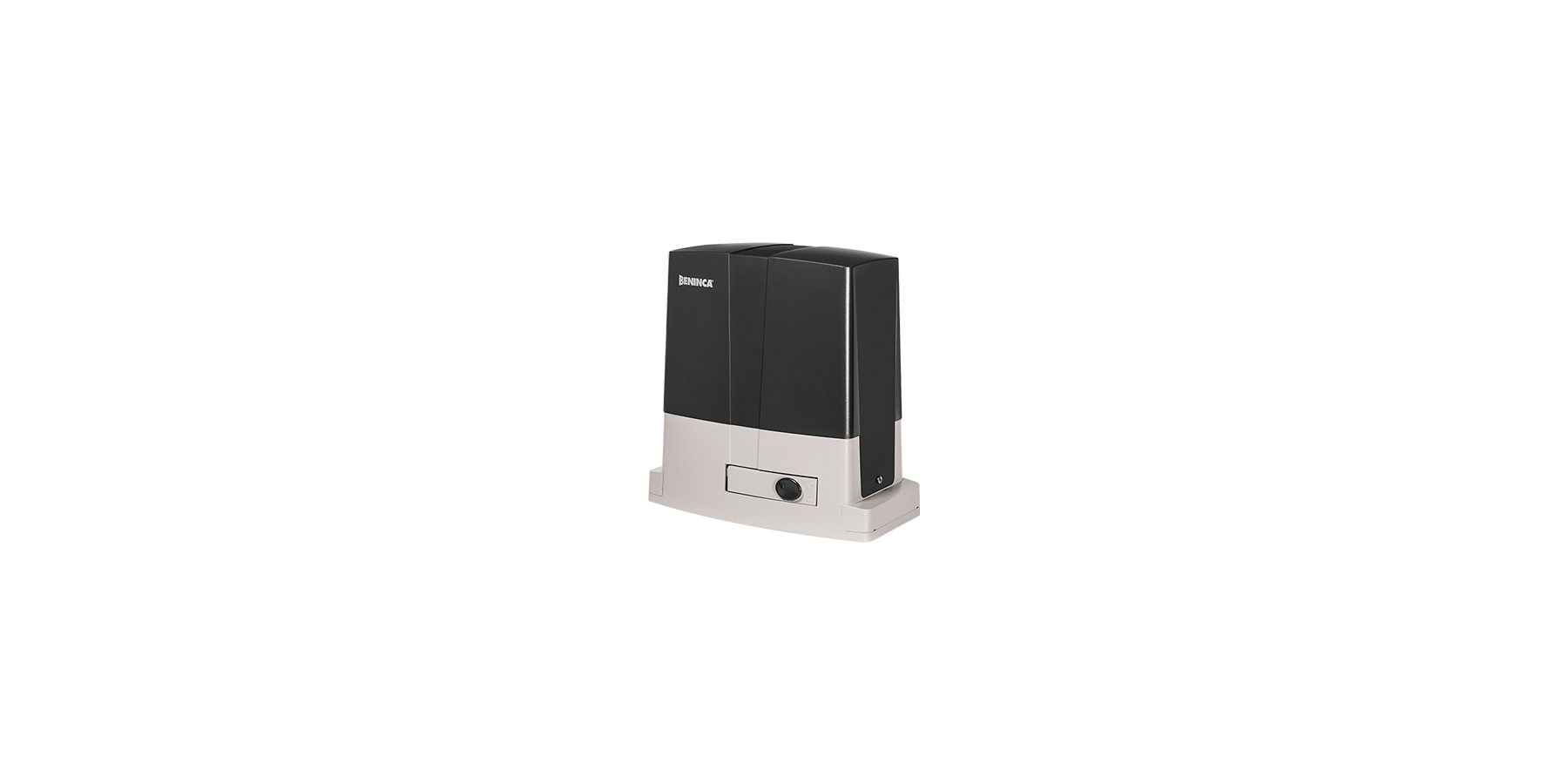

Beninca BULL1024SE – motor za kliznu kapiju

Name: Beninca BULL1024SE – motor za kliznu kapiju
Brand: Beninca
SKU: BEN-MOTOR-BULL1024SE

Beninca BULL1024SE je 24 Vdc motor za intenzivno korišćene klizne kapije do 1.000 kg, sa integrisanom centralom CP.B24-D120, virtuelnim enkoderom i STC kontrolom potiska. Podržava opcione KNX/MQTT module, PRO.UP dijagnostiku i rezervne baterije.

Beninca BULL1024SE – motor za kliznu kapiju – opis proizvoda

Beninca BULL1024SE je 24 Vdc motor za intenzivno korišćene klizne kapije do 1000 kg. Integrisana centrala CP.B24-D120, virtuelni enkoder, STC kontrola potiska i opcioni baterijski rad čine ga pogodnim za komercijalne ulaze kojima su potrebni precizno kretanje i napredna dijagnostika.

Potvrđeni tehnički podaci

mrežno napajanje: 115 ili 230 Vac, 50/60 Hz;
motor: 24 Vdc;
maksimalna struja: 4 A na 115 Vac / 2 A na 230 Vac;
maksimalni potisak: 892 N;
brzina: 5,5–10,5 m/min;
maksimalna masa kapije: 1000 kg;
radni ciklus: 80%;
zaštita: IP44;
virtuelni enkoder: da; fizički enkoder: ne;
zupčanik: M4 Z14;
radna temperatura: od -20 °C do +50 °C;
masa: 9,9 kg;
ojačana temeljna ploča je uključena.

Virtuelni enkoder i STC sistem

CP.B24-D120 rekonstruiše signal enkodera iz električnih parametara motora. STC sistem računa potreban potisak po tačkama hoda, omogućava kontrolisana usporavanja i amperometrijsku detekciju prepreke. To nije fizički enkoder i ne zamenjuje fotoćelije, sigurnosne ivice i proveru sila kompletne kapije.

Povezivanje i daljinska dijagnostika

Centrala ima integrisani ARC prijemnik 433,92 MHz za do 2048 kodova. Predviđena je za opcione X.BE (KNX), Q.BE (MQTT) i PRO.UP dodatke, dok BeUP aplikacija omogućava konfiguraciju, očitavanje grešaka, ažuriranje firmvera i daljinsku dijagnostiku kada je odgovarajući interfejs pravilno ugrađen.

Rezervno napajanje i profesionalna ugradnja

Ugrađeni punjač podržava opcione baterije DA.BT2/DA.BT6. Pre izbora proveravaju se masa i dužina krila, trenje, šina, točkovi, vetar, broj ciklusa i bezbednosne zone. Dracom vrši procenu, montažu, konfiguraciju i servis u Srbiji.

Tehničke specifikacije za Beninca BULL1024SE – motor za kliznu kapiju

Proizvođač	Beninca
Model	BULL1024SE
Namena	Klizne kapije; intenzivna komercijalna upotreba
Mrežno napajanje	115 ili 230 Vac, 50/60 Hz; bira se prema uputstvu
Napajanje motora	24 Vdc
Maksimalna struja	4 A na 115 Vac / 2 A na 230 Vac
Maksimalni potisak	892 N
Brzina otvaranja	5,5–10,5 m/min
Radni ciklus	80%
Maksimalna masa kapije	1.000 kg
Stepen zaštite	IP44
Radna temperatura	−20 °C do +50 °C
Zupčanik za letvu	M4 Z14
Masa motora	9,9 kg
Temeljna ploča	Ojačana ploča uključena; 326 × 164,5 × 2 mm
Upravljačka centrala	Integrisana CP.B24-D120 sa LCD ekranom
Napajanje motora iz centrale	24 Vdc / 9 A
Enkoder	Virtuelni enkoder sa STC sistemom
Detekcija prepreke	Amperometrijska anti-crush zaštita
Radio-prijemnik	433,92 MHz, isključivo ARC kodiranje
Memorija prijemnika	Do 2.048 ARC kodova
Baterijski rad	Opcioni DA.BT2 ili DA.BT6; punjač integrisan
KNX i MQTT	Priprema za opcione X.BE i Q.BE module
Daljinska dijagnostika	BeUP aplikacija uz opcioni PRO.UP interfejs
Ušteda energije	ESA+ sistem i usklađen standby sa EU 2023/826
Sinhronizacija dve kapije	Opciona SIS kartica
Podmazivanje	Mast prema fabričkom uputstvu
Nivo buke	Manje od 70 dB prema fabričkom uputstvu
Motora po paleti	40
Max. težina krila	1000kg

Uputstva i dokumentacija za Beninca BULL1024SE – motor za kliznu kapiju

Galerija i video – Beninca BULL1024SE – motor za kliznu kapiju

Beninca BULL1024SE – prikaz modela

Podrška: Benincà TO.GO – memorisanje daljinskog preko displeja centrale

Najčešća pitanja za Beninca BULL1024SE – motor za kliznu kapiju

Šta je Beninca BULL1024SE?

Motor sa 24 Vdc pogonom, virtuelnim enkoderom i integrisanom centralom za klizne kapije do 1000 kg.

Koje mrežno napajanje koristi?

CP.B24-D120 podržava 115 ili 230 Vac, 50/60 Hz, uz pravilno podešavanje prema uputstvu.

Koji je napon motora?

24 Vdc.

Kolika je maksimalna masa kapije?

Do 1000 kg prema aktuelnoj zvaničnoj tabeli, uz proveru mehanike i uslova rada.

Koliki je maksimalni potisak?

892 N.

Kolika je brzina?

Podesivi opseg je 5,5–10,5 m/min.

Koliki je radni ciklus?

80%.

Šta je virtuelni enkoder?

Centrala rekonstruiše položaj i opterećenje iz električnih parametara motora; fizički enkoder nije ugrađen.

Šta je STC sistem?

Sistem dinamički proračunava potreban potisak po položaju kapije i prilagođava obrtni moment stvarnom opterećenju.

Da li virtuelni enkoder zamenjuje fotoćelije?

Ne. Fotoćelije, sigurnosne ivice i kontrola sila ostaju deo bezbednosnog projekta.

Koju centralu koristi?

Integrisanu CP.B24-D120 sa LCD ekranom.

Koliko daljinskih upravljača pamti?

Do 2048 ARC kodova na 433,92 MHz.

Da li radi sa starijim fiksnim ili klasičnim rolling-code daljinskim?

Integrisani prijemnik je ARC. Za drugi tip kodiranja potrebna je posebno proverena kompatibilnost ili eksterni prijemnik.

Da li podržava KNX i MQTT?

Da, uz opcione X.BE i Q.BE dodatke.

Da li podržava BeUP i PRO.UP?

Da, uz odgovarajući PRO.UP interfejs i pravilnu konfiguraciju.

Može li raditi pri nestanku struje?

Da, uz opcione kompatibilne baterije DA.BT2 ili DA.BT6; baterije nisu deo osnovnog motora.

Da li je temeljna ploča uključena?

Da. Uključena je ojačana ploča dimenzija 326 × 164,5 × 2 mm.

Koji je zupčanik?

M4 Z14.

Šta proveriti pre kupovine?

Masu i dužinu krila, ručnu pokretljivost, šinu, točkove, vetar, broj ciklusa, bezbednosne uređaje i potrebu za baterijama ili pametnim povezivanjem.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za Beninca BULL1024SE – motor za kliznu kapiju

Za kliznu kapiju prvo se bezbedno proveravaju napajanje, šina, prepreke, ručno otključavanje, fotoćelije i daljinski upravljač.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore kliznih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
