Beninca BULL 15M.S – motor za kliznu kapiju

Name: Beninca BULL 15M.S – motor za kliznu kapiju
Brand: Beninca
SKU: BEN-MOTOR-BULL-15M-S

Beninca BULL 15M.S – motor za kliznu kapiju – opis proizvoda

Beninca BULL15M.S je motor na 230 Vac za klizne kapije do 1500 kg, sa fizičkim enkoderom, magnetnim krajnjim prekidačima i integrisanom centralom CP.BULL-RI. Radni ciklus od 60% namenjen je prometnim komercijalnim ulazima.

Potvrđene tehničke karakteristike

napajanje i motor: 230 Vac, 50/60 Hz;
maksimalna struja: 2,5 A;
maksimalni potisak: 1250 N;
brzina: 10,5 m/min;
maksimalna masa kapije: 1500 kg;
radni ciklus: 60%;
zaštita: IP44;
fizički enkoder: da;
magnetni krajnji prekidači: da;
zupčanik: M4 Z18;
radna temperatura: od -20 °C do +50 °C;
masa: 20,1 kg;
temeljna ploča sa ankerima je uključena.

Razlika u odnosu na BULL15M

S izvedba ima magnetne krajnje prekidače. Oba modela imaju fizički enkoder i iste osnovne performanse, ali masa S izvedbe iznosi 20,1 kg.

Upravljanje i opcije

CP.BULL-RI ima LCD ekran, radio-prijemnik za do 64 koda, AUTOSET, usporavanje, elektronsko kočenje i servisno upozorenje. Opcioni SE.MODULE nije deo osnovnog motora.

Ugradnja

Magneti se postavljaju prema fabričkom uputstvu, uz proveru smera i usporavanja. Pre montaže proveravaju se mehanika, ručna pokretljivost, vetar, broj ciklusa i sigurnosne zone. Dracom vrši montažu i servis u Srbiji.

Tehničke specifikacije za Beninca BULL 15M.S – motor za kliznu kapiju

Proizvođač	Beninca
Model	BULL15M.S
Namena	Klizne kapije; komercijalna upotreba
Krajnji prekidači	Magnetni senzori
Mrežno napajanje	230 Vac, 50/60 Hz
Napajanje motora	230 Vac
Maksimalna struja	2,5 A
Maksimalni potisak	1.250 N
Brzina otvaranja	10,5 m/min
Radni ciklus	60%
Stepen zaštite	IP44
Radna temperatura	−20 °C do +50 °C
Maksimalna masa kapije	1.500 kg
Zupčanik	M4 Z18
Masa	20,1 kg
Podmazivanje	Mast
Upravljačka jedinica	CP.BULL-RI, integrisana
Radio-prijemnik	433,92 MHz, integrisan
Kapacitet radio memorije	64 koda
Kodiranje daljinskih	ARC, Rolling Code i fiksni kod
Enkoder	Integrisan
Zaštita od nagnječenja	Detekcija prepreke preko enkodera
SE.MODULE	Opcioni modul za usklađenu standby potrošnju
Temeljna ploča	Uključena, sa ankerima
Advantouch	Podržano podešavanje parametara i daljinskih
Max. težina krila	1500kg

Uputstva i dokumentacija za Beninca BULL 15M.S – motor za kliznu kapiju

Galerija i video – Beninca BULL 15M.S – motor za kliznu kapiju

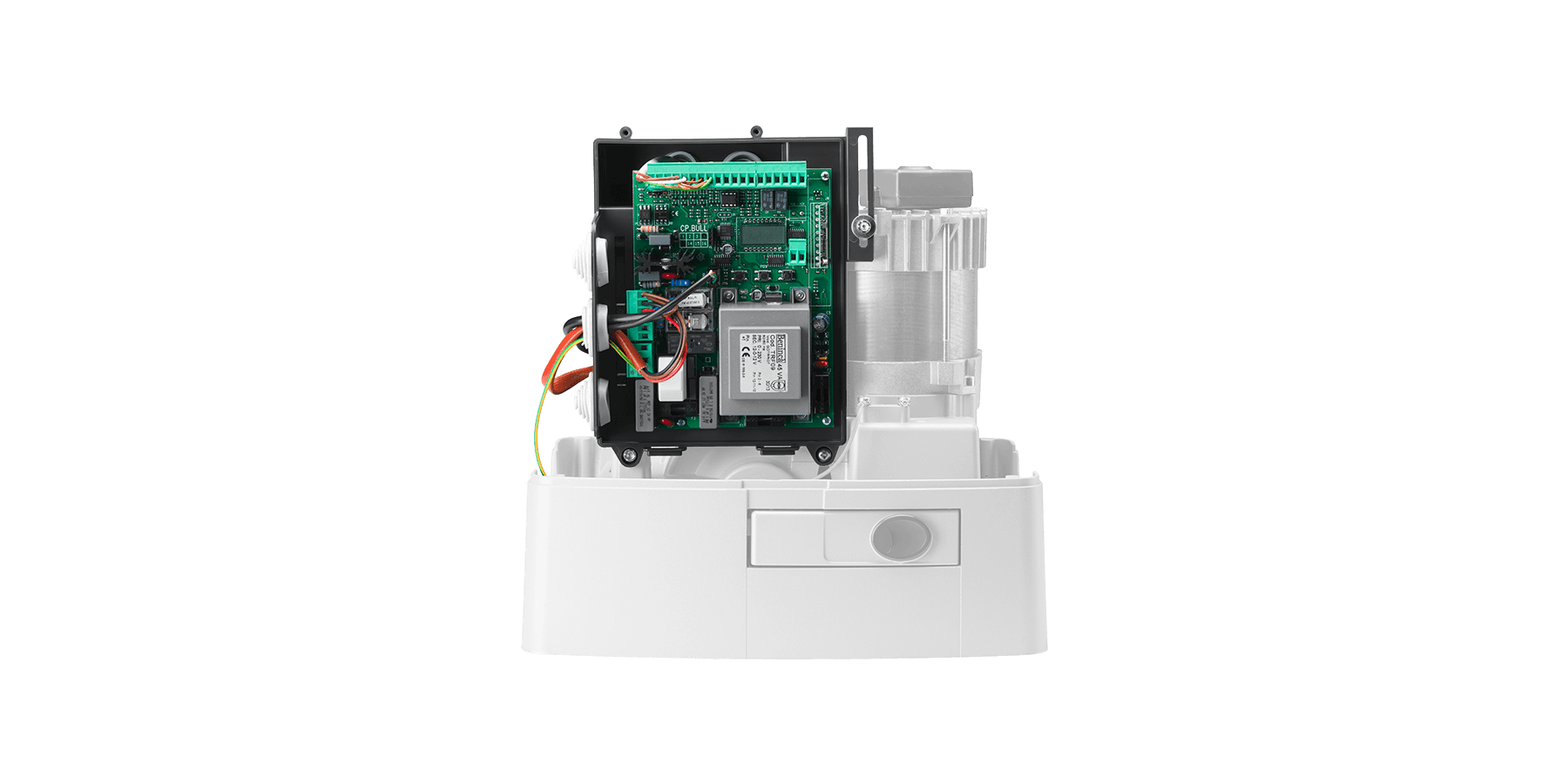

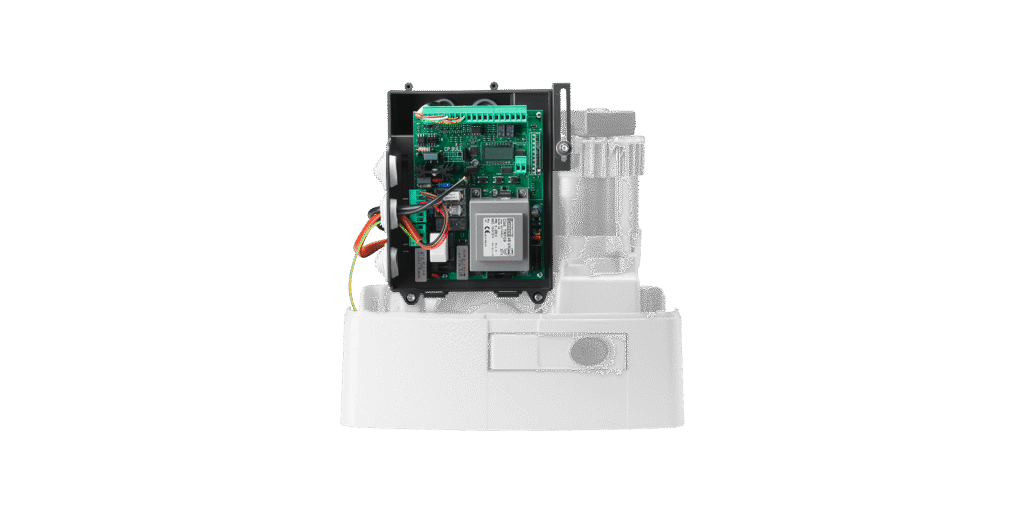

Beninca CP.BULL-RI upravljačka centrala za BULL15M.S

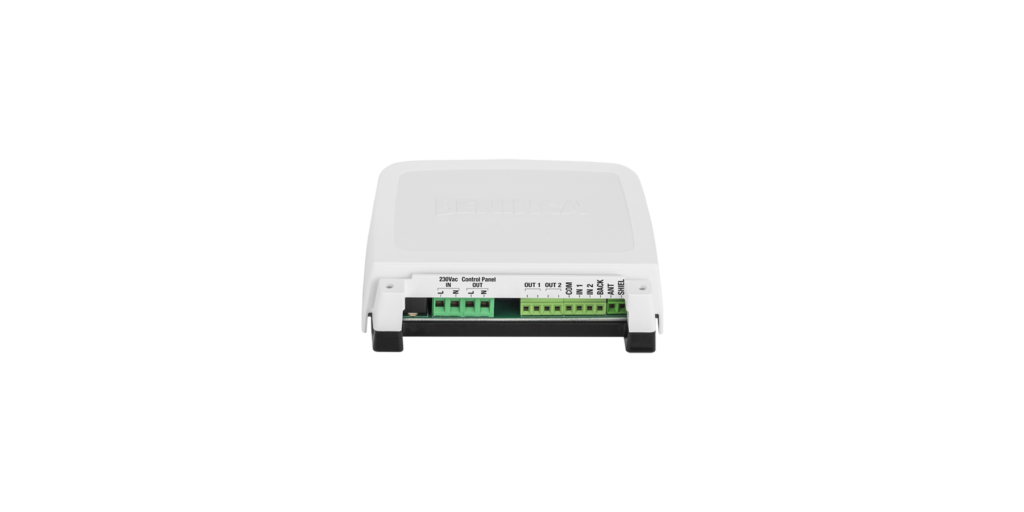

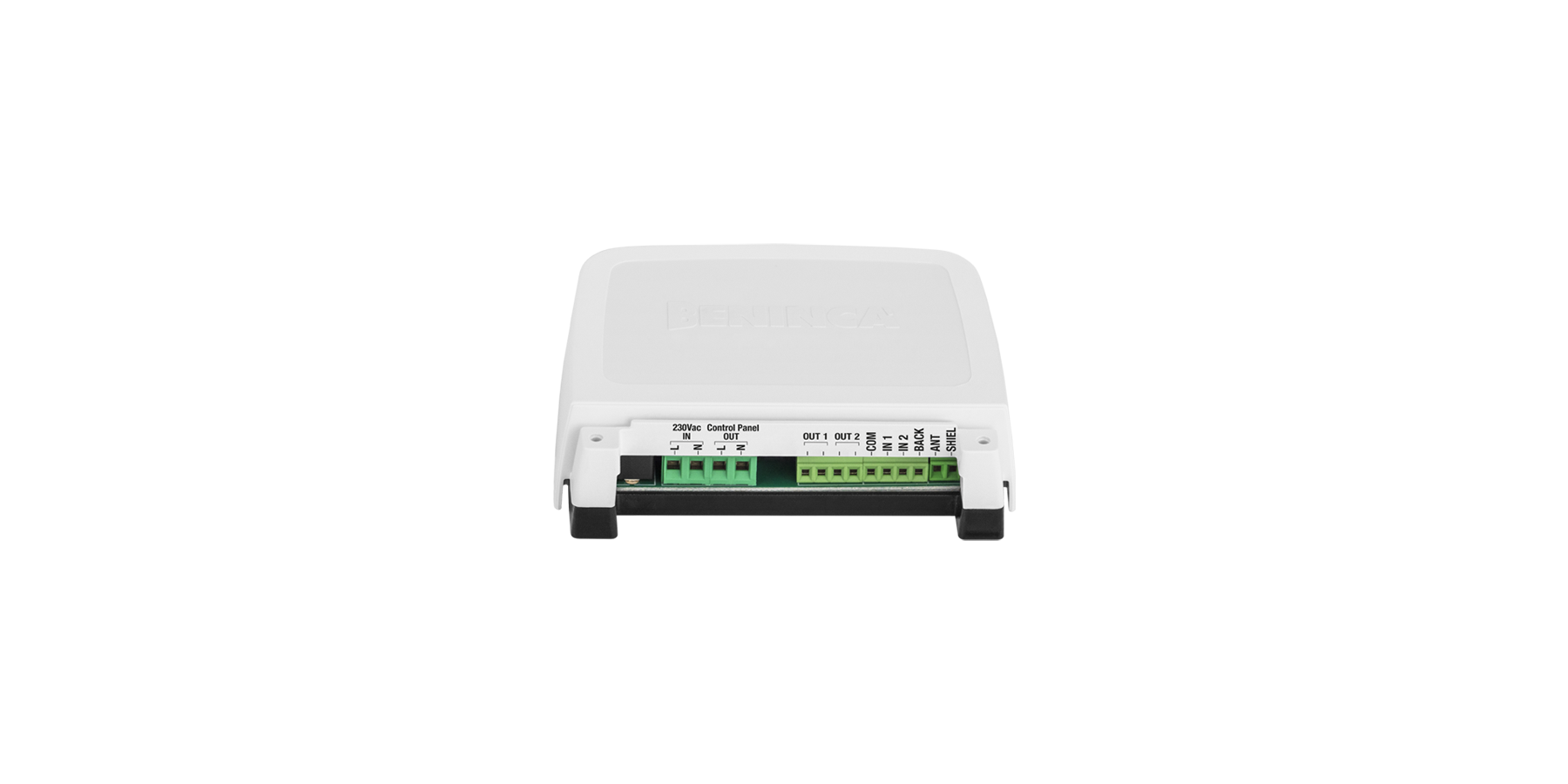

Beninca SE.MODULE opcioni modul za smanjenu potrošnju

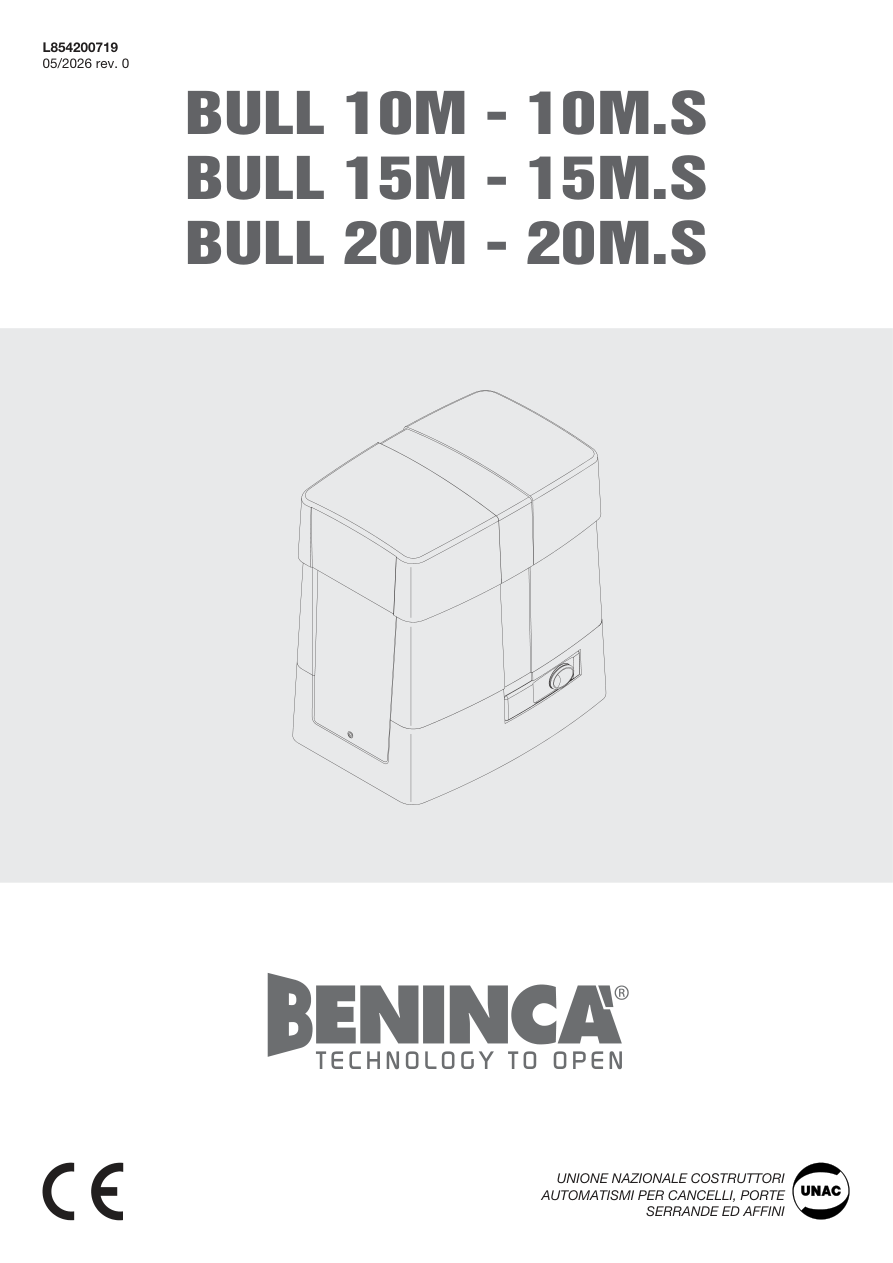

Naslovna strana uputstva za Beninca BULL15M.S

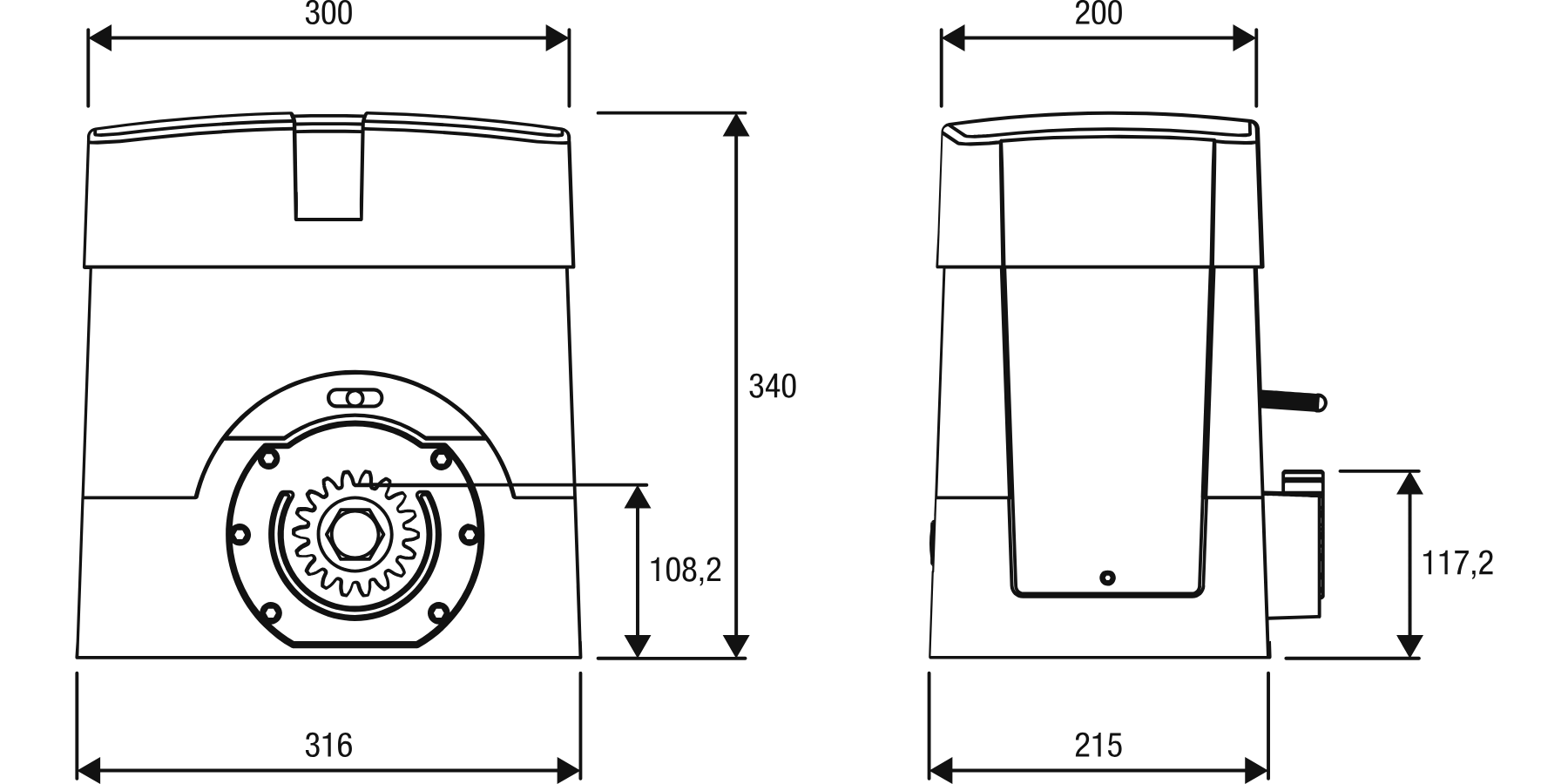

Tehnički crtež i ugradne mere Beninca BULL15M.S motora

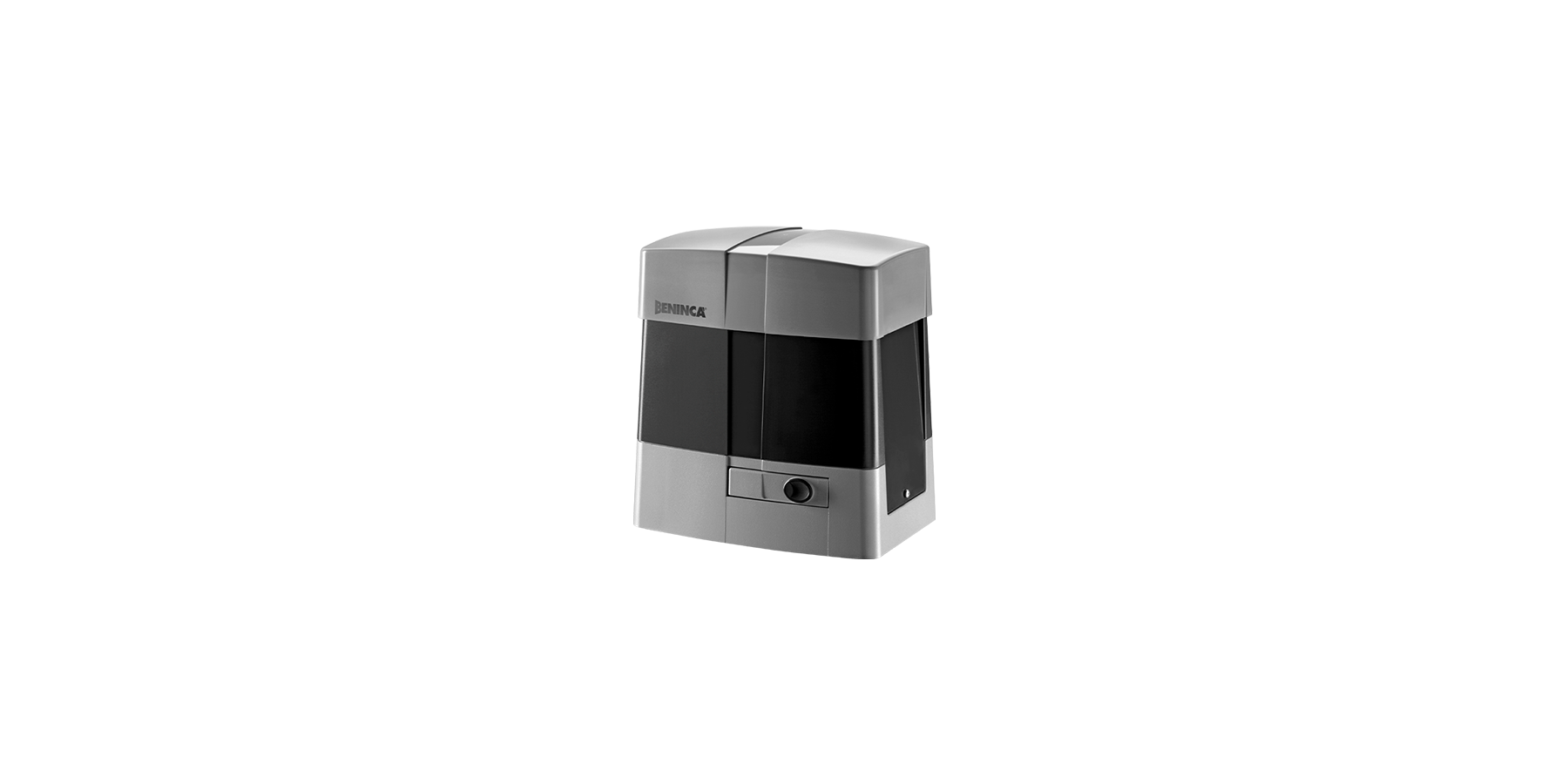

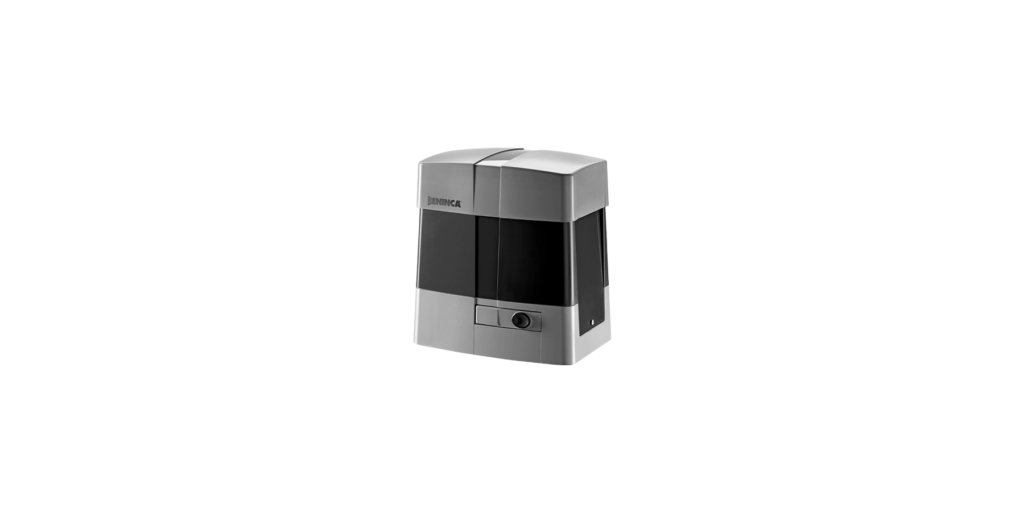

Beninca BULL15M.S motor za kliznu kapiju sa magnetnim prekidačima

BULL15 porodica – prikaz pogona

Programiranje hoda BULL 8/10/15/20

Najčešća pitanja za Beninca BULL 15M.S – motor za kliznu kapiju

Šta je Beninca BULL15M.S?

Motor na 230 Vac sa fizičkim enkoderom i magnetnim krajnjim prekidačima za kapije do 1500 kg.

Koja je razlika u odnosu na BULL15M?

S izvedba ima magnetne krajnje prekidače; osnovne performanse su iste.

Da li magnetni prekidači zamenjuju enkoder?

Ne. Motor ima i fizički enkoder i magnetne krajnje prekidače.

Koje napajanje koristi?

230 Vac, 50/60 Hz.

Kolika je maksimalna masa kapije?

Do 1500 kg, uz proveru mehanike i uslova rada.

Koliki je maksimalni potisak?

1250 N.

Kolika je brzina?

10,5 m/min.

Koliki je radni ciklus?

60%.

Koju centralu koristi?

Integrisanu CP.BULL-RI sa LCD ekranom.

Koliko daljinskih kodova pamti?

Do 64 koda na 433,92 MHz.

Da li je temeljna ploča uključena?

Da, ploča sa ankerima je uključena.

Koji je zupčanik?

M4 Z18.

Kolika je masa motora?

20,1 kg.

Šta je SE.MODULE?

Opcioni modul za energetsku usklađenost; nije deo osnovne isporuke.

Da li magnetni prekidači zamenjuju fotoćelije?

Ne. Fotoćelije, sigurnosne ivice i kontrola sila ostaju obavezni.

Kako se podešavaju magneti?

Prema aktuelnom fabričkom uputstvu, uz proveren smer i bezbedno usporavanje.

Može li motor na kapiju koja se teško pomera ručno?

Ne treba. Najpre se mora popraviti mehanika.

Šta proveriti pre ponude?

Masu i dužinu, ručnu silu, šinu, točkove, vetar, broj ciklusa, položaj magneta i sigurnosne uređaje.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za Beninca BULL 15M.S – motor za kliznu kapiju

Za kliznu kapiju prvo se bezbedno proveravaju napajanje, šina, prepreke, ručno otključavanje, fotoćelije i daljinski upravljač.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore kliznih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
