Beninca BISON 35 OTI – motor za kliznu kapiju
Beninca BISON 35 OTI je trofazni industrijski motor za klizne kapije, napajanje 400V, integrisan trofazni inverter, elektronska kočnica i antikrash enkoder, za krila do 3500 kg. Namenjen intenzivnoj industrijskoj upotrebi.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
Beninca BISON 35 OTI – motor za kliznu kapiju – opis proizvoda
Beninca BISON 35 OTI je trofazni elektromehanički motor za automatizaciju kliznih kapija, projektovan za industrijsku upotrebu i krila teška do 3500 kg. Napaja se trofaznim naponom 400V i poseduje integrisani trofazni inverter, elektronsku kočnicu i elektronski antikrash uređaj (enkoder) za dodatnu kontrolu kretanja.
Za koga je namenjen BISON 35 OTI
Model je namenjen objektima sa težim kliznim kapijama i intenzivnim industrijskim ciklusom rada – proizvodni pogoni, logistički centri, veće industrijske zone i kompleksi gde monofazni model BISON 25 OTI (do 2500 kg) nije dovoljan kapacitet, a gde je dostupno trofazno napajanje 400V.
Ključne tehničke karakteristike
- Napajanje: trofazno 400 Vac, 50/60 Hz
- Maksimalna struja motora: 3 A
- Nazivna sila potiska: 3000 N
- Brzina otvaranja: do 19 m/min
- Maksimalna masa krila: do 3500 kg
- Inverter: trofazni, integrisan
- Elektronska kočnica: integrisana
- Antikrash zaštita: elektronski uređaj (enkoder)
- Komandna jedinica: CP.BISON OTI (3PH izvedba), deljena sa BISON 45 OTI
- Stepen zaštite: IP44
- Zupčanik: modul M6 Z13
- Masa motora: 50,8 kg prema aktuelnoj zvaničnoj stranici; 57 kg prema uputstvu L8543068R0
- Temeljna ploča: nije uključena
Kompatibilnost sa serijom BISON OTI
BISON35 OTI je trofazni 400 Vac član porodice BISON OTI. BISON25 OTI koristi 230 Vac, dok BISON45 OTI predstavlja najveći kapacitet iste serije. Konačan izbor ne zasniva se samo na masi kapije: proveravaju se dužina, trenje, stanje šine, vetar, broj ciklusa i zahtevana brzina.
Sertifikacija i usaglašenost
Proizvod poseduje EU deklaraciju o usaglašenosti za pogonski deo (motor) i posebnu EU deklaraciju za komandnu jedinicu CP.BISON OTI (uključujući radio/RF deo prema ETSI normama). Usklađen je sa normama EN 60335-1, EN 60335-2-103, EN 61000-6-2/3, EN 12445, EN 12453 i EN 12978.
Napomena o izvorima: aktuelna zvanična web stranica i fabričko uputstvo navode različitu masu. Razlika je prikazana bez pretpostavke o razlogu.
Napomena o instalaciji
Zbog trofaznog napajanja i mase koju izvori navode kao 50,8 kg odnosno 57 kg, instalaciju treba da vrši kvalifikovani instalater, uz statički stabilnu podlogu, odgovarajuću temeljnu ploču, proveru zaštitnog provodnika i obavezne sigurnosne uređaje. Dracom vrši procenu, ugradnju, puštanje u rad i servis na teritoriji Srbije.
Tehničke specifikacije za Beninca BISON 35 OTI – motor za kliznu kapiju
| Proizvođač | |
|---|---|
| Model | BISON 35 OTI |
| Namena | Industrijske klizne kapije |
| Tip pogona | Elektromehanički pogon sa zupčastom letvom, trofazni |
| Napajanje mreže | 380–480 Vac trofazno, 50/60 Hz |
| Napajanje motora | 400 Vac trofazno |
| Maksimalna struja motora | 3 A |
| Nazivna sila potiska | 3.000 N |
| Podesiva brzina otvaranja | 7–19 m/min |
| Maksimalna masa krila | Do 3.500 kg; proveriti tabelu prema brzini |
| Zupčanik i letva | M6 Z13 |
| Stepen zaštite motora | IP44 |
| Radna temperatura | −20 °C do +50 °C |
| Nivo buke | Manje od 70 dB |
| Inverter | Integrisan trofazni inverter |
| Elektronska kočnica | Integrisana |
| Antikrash sistem | Integrisan enkoder; nije zamena za sertifikovane bezbednosne uređaje |
| Podmazivanje | BISON OIL, 0,3 l prema uputstvu |
| Masa - konflikt izvora | 50,8 kg web / 57 kg uputstvo L8543068R0 |
| Magnetni krajnji prekidači | Navedeni na aktuelnoj zvaničnoj stranici |
| Virtuelni enkoder | Naveden na aktuelnoj zvaničnoj stranici |

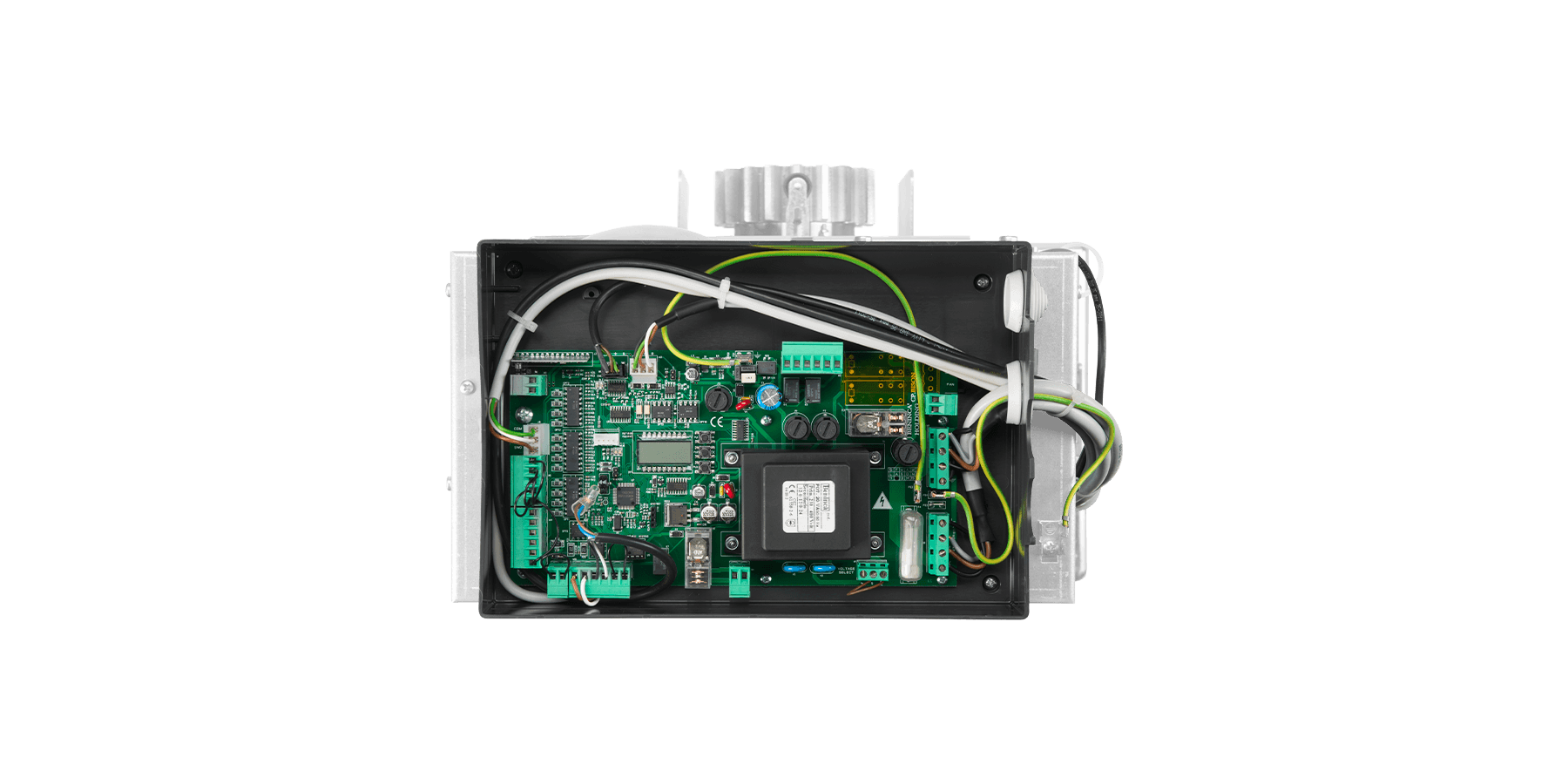

| Centralna jedinica | CP.BISON OTI, 3PH izvedba |
| Opciona ploča fundacije | BISON.P35, kod 9623066; nije uključena |
| Uzemljenje | Obavezno; poseban Faston konektor za 4 pina |
| Ručno deblokiranje | Mehanički ključ |
| Predispozicija za fotoćelije | FTC.S na kućištu; fotoćelija je opciona |
| Max. težina krila |
Uputstva i dokumentacija za Beninca BISON 35 OTI – motor za kliznu kapiju
Galerija i video – Beninca BISON 35 OTI – motor za kliznu kapiju
Najčešća pitanja za Beninca BISON 35 OTI – motor za kliznu kapiju
Šta je Beninca BISON 35 OTI?
Trofazni industrijski elektromehanički motor za klizne kapije, napajanje 400V, sa integrisanim inverterom, elektronskom kočnicom i elektronskim antikrash uređajem (enkoder), za krila do 3500 kg.
Koja je razlika između BISON 25 OTI i BISON 35 OTI?
BISON 25 OTI je monofazni (230V, do 2500 kg), dok je BISON 35 OTI trofazni (400V, do 3500 kg) - veći kapacitet, ali zahteva trofazni priključak na lokaciji.
Koja je razlika između BISON 35 OTI i BISON 45 OTI?
Oba su trofazna (400V) modela iste serije; BISON 45 OTI predstavlja veći kapacitet u okviru trofazne linije BISON OTI. Za tačno poređenje kapaciteta potrebna je baza znanja BISON 45 OTI (u izradi).
Koja je maksimalna težina krila za BISON 35 OTI?
Do 3500 kg prema zvaničnom priručniku motora. Za tačnu vrednost pri različitim brzinama konsultovati Tabelu 1 u priručniku centralne jedinice CP.BISON OTI.
Koje napajanje je potrebno za BISON 35 OTI?
Trofazno napajanje 380/480 Vac, 50/60 Hz na mreži (motor 400 Vac). Objekat mora imati trofazni priključak.
Koja je nazivna sila potiska?
3000 N.
Koliko iznosi maksimalna struja motora?
3 A.
Da li BISON 35 OTI ima elektronsku kočnicu?
Da, integrisana elektronska kočnica omogućava kontrolisano zaustavljanje kapije.
Koji je antikrash sistem kod BISON 35 OTI?
Elektronski uređaj baziran na enkoderu koji detektuje otpor pri kretanju. Kao i kod ostalih BISON OTI modela, ovo NIJE zamena za sertifikovane bezbednosne uređaje (fotoćelije, sigurnosne trake) prema EN 12453/EN 12978.
Koja centralna jedinica se koristi uz BISON 35 OTI?
CP.BISON OTI u trofaznoj (3PH) izvedbi, ista centrala koja se koristi i za BISON 45 OTI.
Koliki je stepen zaštite (IP) motora?
IP44.
Na kojoj temperaturi motor može da radi?
Od -20°C do +50°C.
Koliki je nivo buke?
Manji od 70 dB.
Koje ulje se koristi za podmazivanje?
BISON OIL, u količini od 0.3 litra.
Kolika je masa samog motora?
Aktuelna zvanična web stranica navodi 50,8 kg, dok fabričko uputstvo L8543068R0 navodi 57 kg. Razlika je evidentirana bez pretpostavke o razlogu.
Koji tip zupčanika/letve koristi BISON 35 OTI?
Modul M6 Z13 - drugačiji od BISON 25 OTI koji koristi modul M4 Z18; zupčaste letve nisu međusobno zamenljive.
Da li je potrebna posebna ploča fundacije?
Opciona ploča BISON.P35 (kod 9623066) dostupna je kao dodatna oprema, ali nije uključena u standardnu isporuku motora.
Da li BISON 35 OTI ima ručno deblokiranje?
Da, mehaničko ručno deblokiranje putem ključa za slučaj nestanka struje ili kvara.
Da li je uzemljenje obavezno?
Da, motor ima poseban Faston konektor za 4 pina za obavezno uzemljenje kućišta i komponenti.
Za koje objekte je BISON 35 OTI najpogodniji?
Industrijski pogoni, logistički centri i veće industrijske zone sa dostupnim trofaznim napajanjem i kapijama težim od kapaciteta monofaznih modela.
Da li BISON 35 OTI zahteva stručnu ugradnju?
Da, obavezno - zbog trofaznog napajanja i velike mase motora, koju zvanični izvori navode kao 50,8 kg odnosno 57 kg i zakonske obaveze ugradnje bezbednosnih uređaja. Dracom servisni tim vrši ugradnju i servis u Srbiji.
Problemi i rešenja za Beninca BISON 35 OTI – motor za kliznu kapiju
Za kliznu kapiju prvo se bezbedno proveravaju napajanje, šina, prepreke, ručno otključavanje, fotoćelije i daljinski upravljač.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore kliznih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Motor radi, ali se kapija ne pomera
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
