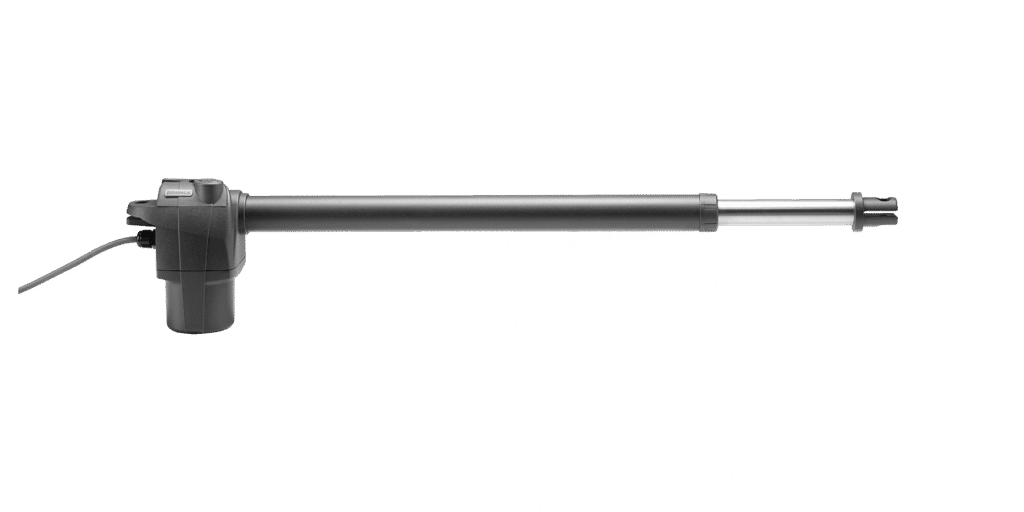

Beninca BILL50M – motor za krilnu kapiju
Cena na upit
Beninca BILL50M je najjaci linearni 230Vac aktuator BILL serije, potisne sile 2800N (ili 3100N kod pojacane ML verzije) i kapaciteta krila do 4,0-4,5m. Radi u paru sa centralama BRAINY, BRAINY PLUS ili HEADY. Napomena: zahteva OBAVEZNE spoljasnje mehanicke graniсnike (nema ugradjene krajnje prekidace); elektricna brava obavezna za sira/masivna krila.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
Beninca BILL50M – motor za krilnu kapiju – opis proizvoda

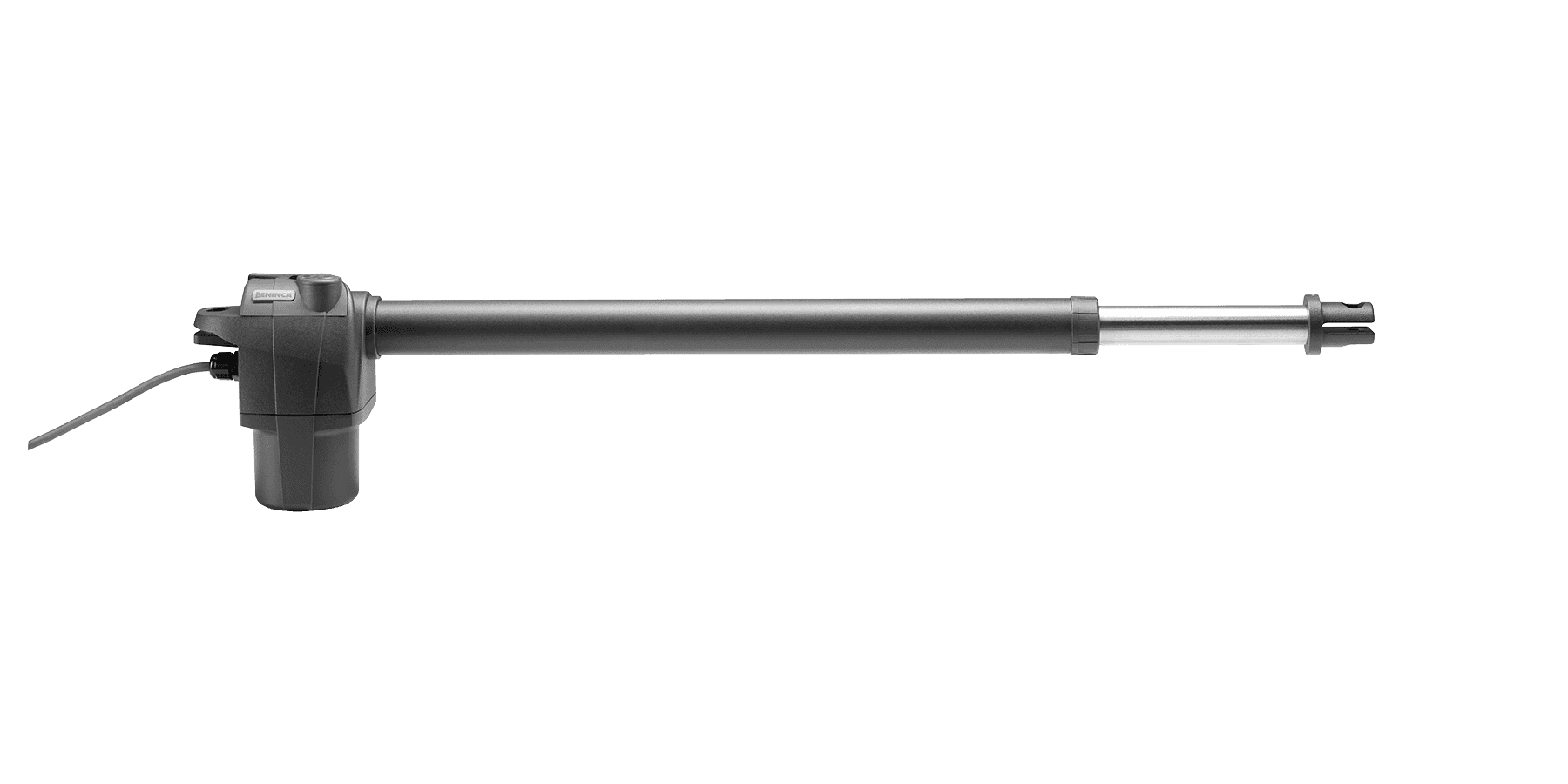

Beninca BILL50M — Linearni elektromehanicki aktuator za krilne kapije (najjaci u BILL seriji)
Beninca BILL50M je najjaci linearni (klipni) aktuator u 230V BILL seriji, namenjen komercijalnoj automatizaciji tezih i sirih krilnih kapija. Sa hodom od 500mm i kapacitetom krila do 4,0m (a kod pojacane ML varijante i do 4,5m), predstavlja vrh ponude za primene gde su potrebne maksimalne dimenzije uz i dalje kompaktan, estetski dizajn.
Kljucne karakteristike
- Maksimalna potisna sila: 2800N (standardna verzija) / 3100N (pojacana ML verzija)
- Napajanje: 230Vac (dostupna i BILL50MA varijanta za 115Vac trziste)
- Struja: 1,1A (BILL50M) / 1,2A (BILL50ML)
- Radni ciklus: 30%
- Koristan hod: 500mm (maksimalno do 520mm)
- Preporucena duzina krila: do 4,0-4,5m (u zavisnosti od tezine krila i varijante)
- Stepen zastite: IP54
- Trajno podmazivanje
- Dostupan u levoj (SX) i desnoj (DX) verziji
Preporuka za izbor prema tezini i duzini krila
| Tezina krila | BILL50M/BILL50MA | BILL50ML (pojacana verzija) |
|---|---|---|
| bez ogranicenja (lagano krilo) | 4,5 m | 4,5 m (do 100kg) |
| do 100/150 kg | 4,0 m | 4,0 m |
| do 200/250 kg | 3,5 m | 3,5 m |
| do 300/350 kg | 3,0 m | 3,0 m |
| do 450/500 kg | 2,5 m | 2,5 m |
| do 550/650 kg | 2,1 m | 2,1 m |
Napomena: BILL50ML je pojacana varijanta sa 3100N potiskom (nasuprot 2800N standardne verzije) — na svakoj tacki tabele ima veci dozvoljeni kapacitet. Vazna instalaciona napomena iz manuala: elektricna brava je OBAVEZNA za standardna krila sira od 2,5m i za puna/masivna krila sira od 2,0m.
Kompatibilne upravljacke jedinice (centrale)
BILL50M koristi istu 230V familiju centrala kao BILL30M i BILL40M:
- BRAINY — osnovna centrala, 64 korisnicka koda, 2x600W izlaz
- BRAINY PLUS — napredna centrala sa STC sistemom, 512 korisnickih kodova, KNX/BeUP app podrska, ESA+ energetska usteda
- HEADY — jednostavnija centrala, 64 korisnicka koda, 2x500W izlaz
Vazna bezbednosna napomena
BILL50M nema ugradjene elektricne krajnje prekidace niti mehanicke graniсnike u samom aktuatoru. OBAVEZNO je postaviti spoljasnje mehanicke graniсnike fiksirane za tlo za obe krajnje pozicije krila.
Primena
Beninca BILL50M je prvi izbor za velike, teze komercijalne krilne kapije gde manji BILL30M ili BILL40M ne bi mogli da obezbede dovoljan kapacitet — a i dalje se zeli zadrzati diskretan, estetski profil aktuatora.
Kompletni tehnički podaci
| Podatak | Vrednost | Izvor |
|---|---|---|
| Napajanje | 230Vac V/Hz | 230Vac 50/60Hz |
| Snaga | – W | 265 |
| Struja | 1.1 A | 1.2 |
| Max potisna sila | 2800 N | 3100 |
| Radni ciklus | 30 % | 30 |
| Hod standardni | 500 mm | 500 |
| Hod maksimalni | 520 mm | – |
| Vreme otvaranja | 21 s | – |
| Max duzina krila (gornja granica) | 4.0 m | 4.5 (@100kg) |
| Max tezina krila @2.1m | – kg | 650 |
| Stepen zastite | IP54 IP | IP54 |
| Radna temperatura | – °C | -20/+50 |
| Podmazivanje | GREASE Permanent grease | Permanent grease |
| Kondenzator | – μF | 8 |
| Tezina | 6.9 kg | 6.3 |
| Elektricni krajnji prekidaci | NE NE | NE |
Tehničke specifikacije za Beninca BILL50M – motor za krilnu kapiju
| Proizvođač |
|---|
Uputstva i dokumentacija za Beninca BILL50M – motor za krilnu kapiju
Galerija i video – Beninca BILL50M – motor za krilnu kapiju
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za Beninca BILL50M – motor za krilnu kapiju
Sta je BILL50ML i kako se razlikuje od BILL50M?
BILL50ML je pojacana verzija sa vecim potiskom (3100N nasuprot 2800N) i vecim kapacitetom krila (do 650kg pri 2,1m). Napomena: BILL50ML nije naveden na zvanicnoj web stranici — informacija je pronadjena samo u zvanicnom uputstvu za upotrebu. Proveriti kod distributera trenutnu dostupnost.
Da li BILL50M ima ugradjene krajnje prekidace?
Ne. Manual eksplicitno navodi da BILL50 nema elektricne krajnje prekidace niti mehanicke granisnike. Obavezno je postaviti spoljasnje mehanicke granisnike na tlu.
Da li je potrebna elektricna brava uz BILL50M?
Da, prema manualu, elektricna brava je OBAVEZNA za standardna krila sira od 2,5m i za puna/masivna krila sira od 2,0m.
Koju centralu treba da koristim sa BILL50M?
BILL50M je kompatibilan sa BRAINY, BRAINY PLUS i HEADY centralama — istom familijom kao BILL30M i BILL40M.
Kolika je maksimalna tezina krila kapije za BILL50M?
Zavisi od duzine krila i varijante — standardna verzija do 550kg pri 2,1m, ML verzija do 650kg pri 2,1m; za lakse konfiguracije (bez tezinskog ogranicenja) do 4,5m duzine.
Da li postoji verzija za 115V napajanje?
Da, BILL50MA je varijanta za 115Vac/50-60Hz trziste, sa istom potisnom silom (2800N) ali strujom 2,2A.
Za koju namenu se koristi Beninca BILL50M?
Beninca BILL50M pripada grupi proizvoda za automatizaciju krilnih kapija. Tačna kompatibilnost zavisi od dimenzija, mase, geometrije i intenziteta korišćenja.
Problemi i rešenja za Beninca BILL50M – motor za krilnu kapiju
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
