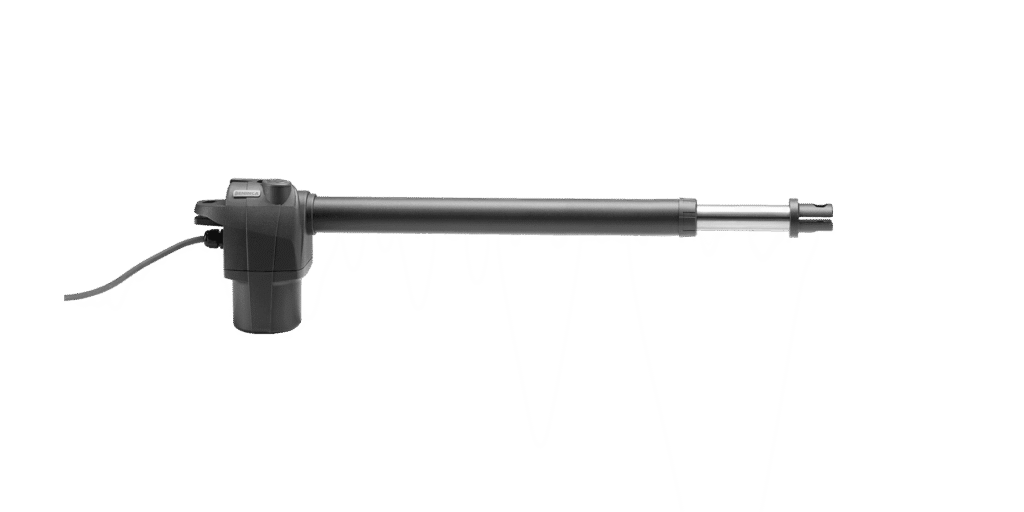

Beninca BILL40M – motor za krilnu kapiju
Beninca BILL40M je linearni 230Vac aktuator za komercijalne krilne kapije, potisne sile 2800N i kapaciteta krila do 3,5m (100kg) odnosno 550kg (1,8m). Jaci clan BILL serije od BILL30M. Radi u paru sa centralama BRAINY, BRAINY PLUS ili HEADY. Napomena: zahteva OBAVEZNE spoljasnje mehanicke graniсnike (nema ugradjene krajnje prekidace).
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
Beninca BILL40M – motor za krilnu kapiju – opis proizvoda

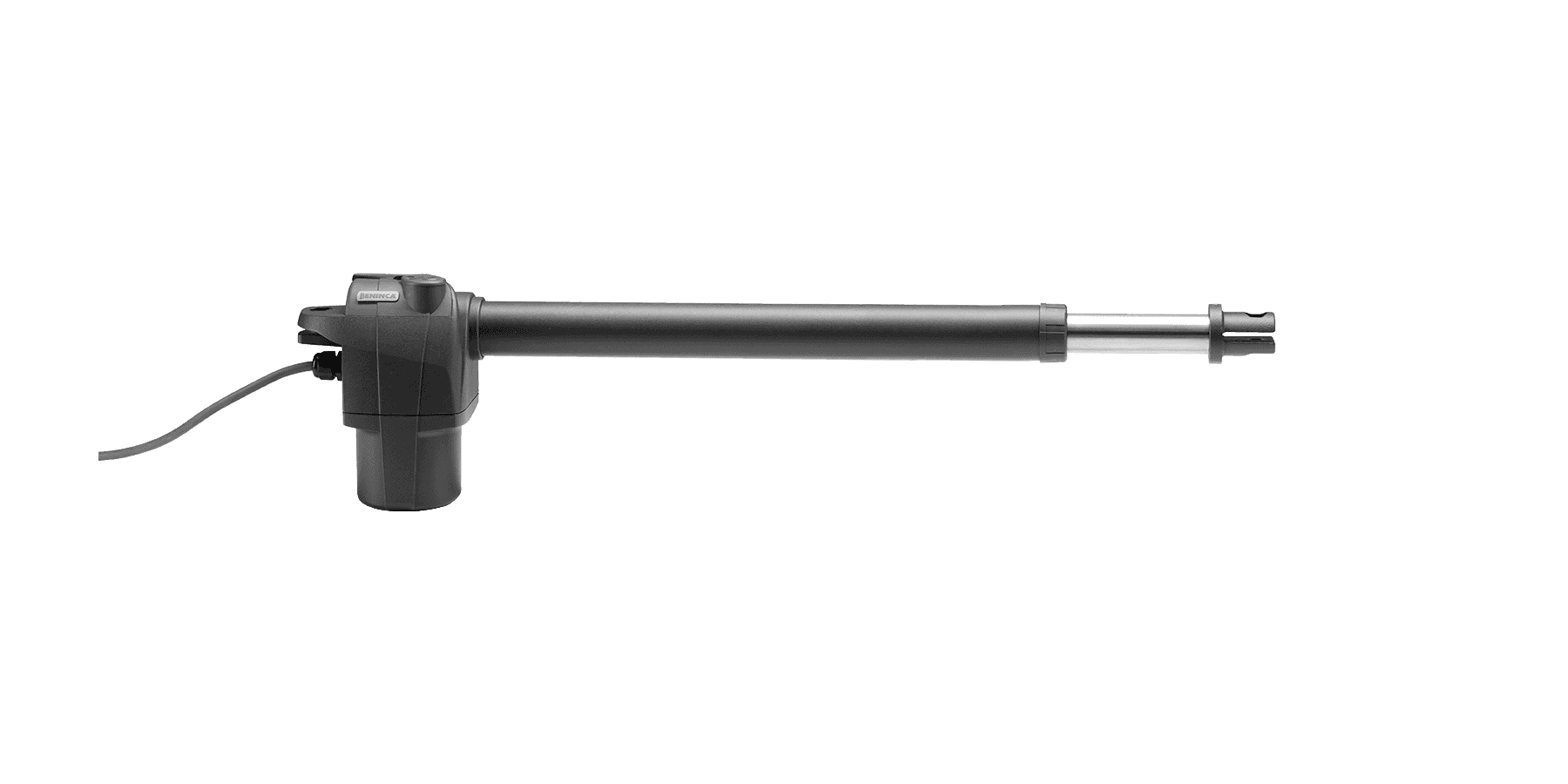

Beninca BILL40M — Linearni elektromehanicki aktuator za krilne kapije (230Vac)
Beninca BILL40M je linearni (klipni) elektromehanicki aktuator namenjen komercijalnoj automatizaciji krilnih kapija. Predstavlja jaci clan BILL serije od BILL30M — sa vecim hodom (400mm) i znacajno vecim kapacitetom krila (do 550kg), zadrzavajuci pri tom kompaktan dizajn pogodan za kovano gvozdje.
Kljucne karakteristike
- Maksimalna potisna sila: 2800N
- Napajanje: 230Vac (dostupna i BILL40MA varijanta za 115Vac trziste)
- Struja: 1,1A
- Radni ciklus: 30%
- Koristan hod: 400mm (maksimalno do 420mm)
- Preporucena duzina krila: do 3,5m (u zavisnosti od tezine krila — videti tabelu ispod)
- Stepen zastite: IP54 — pogodan za spoljnu upotrebu
- Radna temperatura: -20°C do +50°C
- Trajno podmazivanje
- Dostupan u levoj (SX) i desnoj (DX) verziji
Preporuka za izbor prema tezini i duzini krila
| Tezina krila | Maksimalna duzina/sirina krila |
|---|---|
| do 100 kg | 3,5 m |
| do 150 kg | 3,0 m |
| do 350 kg | 2,5 m |
| do 450 kg | 2,1 m |
| do 550 kg | 1,8 m |
Napomena: Dejstvo vetra moze znacajno smanjiti navedene granice.
Kompatibilne upravljacke jedinice (centrale)
BILL40M koristi istu 230V familiju centrala kao BILL30M:
- BRAINY — osnovna centrala, 64 korisnicka koda, 2x600W izlaz
- BRAINY PLUS — napredna centrala sa STC sistemom, 512 korisnickih kodova, X.BE/Q.BE/BeUP app podrska, ESA+ energetska usteda
- HEADY — jednostavnija centrala, 64 korisnicka koda, 2x500W izlaz, deo standardnog kompleta KBILL40M
Vazna bezbednosna napomena
BILL40M nema ugradjene elektricne krajnje prekidace niti mehanicke graniсnike u samom aktuatoru. Manual eksplicitno navodi: “BILL40 is not equipped with electric limit switches or mechanical stoppers.” OBAVEZNO je postaviti spoljasnje mehanicke graniсnike fiksirane za tlo za obe krajnje pozicije krila.
Kompletan komplet (KBILL40M)
Fabricki komplet sadrzi: 2x BILL40M motor, 1x HEADY centrala sa integrisanim prijemnikom, 1x par fotocelija PUPILLA.T, 1x trepćuce svetlo STAR sa ugradjenom antenom, 1x dvokanalni daljinski upravljac TO.GO2VA.
Primena
Beninca BILL40M je idealan izbor za teze rezidencijalne i lakse komercijalne krilne kapije, kada je potreban veci kapacitet od BILL30M ali se zeli zadrzati kompaktan, estetski dizajn aktuatora.
Kompletni tehnički podaci
| Podatak | Vrednost | Izvor |
|---|---|---|
| Namena | Komercijalna – | |
| Napajanje | 230Vac (50-60Hz) V/Hz | V/Hz |
| Snaga | – W | W |
| Struja | 1.1 A | A |
| Max potisna sila | 2800 N | N |
| Radni ciklus | 30 % | % |
| Hod standardni | 400 mm | mm |
| Hod maksimalni | 420 mm | mm |
| Vreme otvaranja | 18 s | s |
| Max duzina krila | 3.5 m | m |
| Stepen zastite | IP54 IP | IP |
| Radna temperatura | -20/+50 °C | °C |
| Buka | – dB | dB |
| Podmazivanje | GREASE Permanent grease | |
| Kondenzator | – μF | μF |
| Tezina | 6.7 kg | kg |
| Elektricni krajnji prekidaci | NE NE |
Tehničke specifikacije za Beninca BILL40M – motor za krilnu kapiju
| Proizvođač |
|---|
Uputstva i dokumentacija za Beninca BILL40M – motor za krilnu kapiju
Galerija i video – Beninca BILL40M – motor za krilnu kapiju
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za Beninca BILL40M – motor za krilnu kapiju
Po cemu se BILL40M razlikuje od BILL30M?
BILL40M ima veci koristan hod (400mm vs 300mm) i veci kapacitet krila (do 550kg pri 1,8m, nasuprot 350kg kod BILL30M), uz istu potisnu silu od 2800N. Koristi istu familiju centrala (BRAINY/BRAINY PLUS/HEADY).
Da li BILL40M ima ugradjene krajnje prekidace?
Ne. Manual eksplicitno navodi da BILL40 nema elektricne krajnje prekidace niti mehanicke granisnike. Obavezno je postaviti spoljasnje mehanicke granisnike na tlu.
Koju centralu treba da koristim sa BILL40M?
BILL40M je kompatibilan sa BRAINY, BRAINY PLUS i HEADY centralama. Standardni komplet KBILL40M dolazi sa HEADY centralom.
Kolika je maksimalna tezina krila kapije za BILL40M?
Zavisi od duzine krila: do 100kg pri 3,5m, do 150kg pri 3,0m, do 350kg pri 2,5m, do 450kg pri 2,1m, do 550kg pri 1,8m.
Da li postoji verzija za 115V napajanje?
Da, BILL40MA je varijanta za 115Vac/50-60Hz trziste, sa istom potisnom silom ali strujom 2,2A.
Kako se BILL40M podmazuje?
Aktuator ima trajno (permanent) podmazivanje.
Za koju namenu se koristi Beninca BILL40M?
Beninca BILL40M pripada grupi proizvoda za automatizaciju krilnih kapija. Tačna kompatibilnost zavisi od dimenzija, mase, geometrije i intenziteta korišćenja.
Problemi i rešenja za Beninca BILL40M – motor za krilnu kapiju
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
