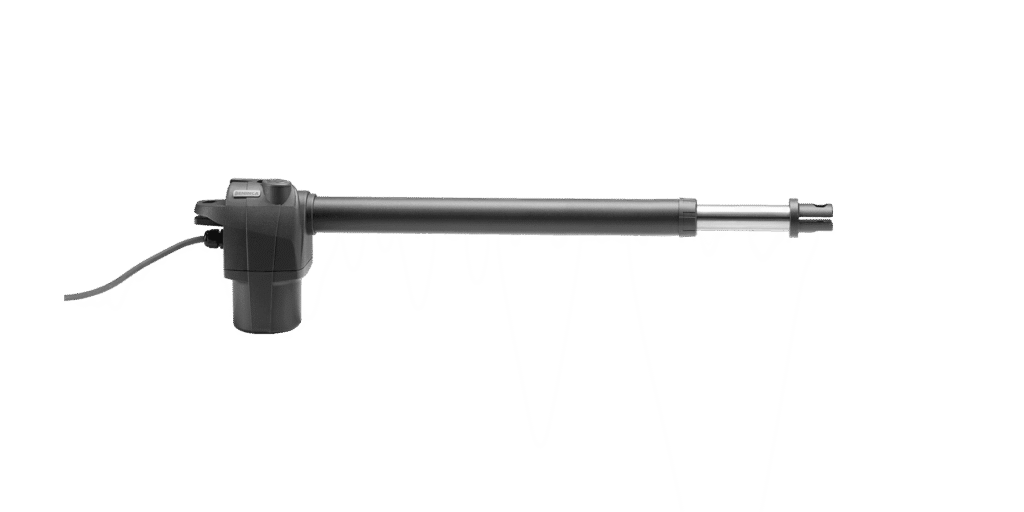

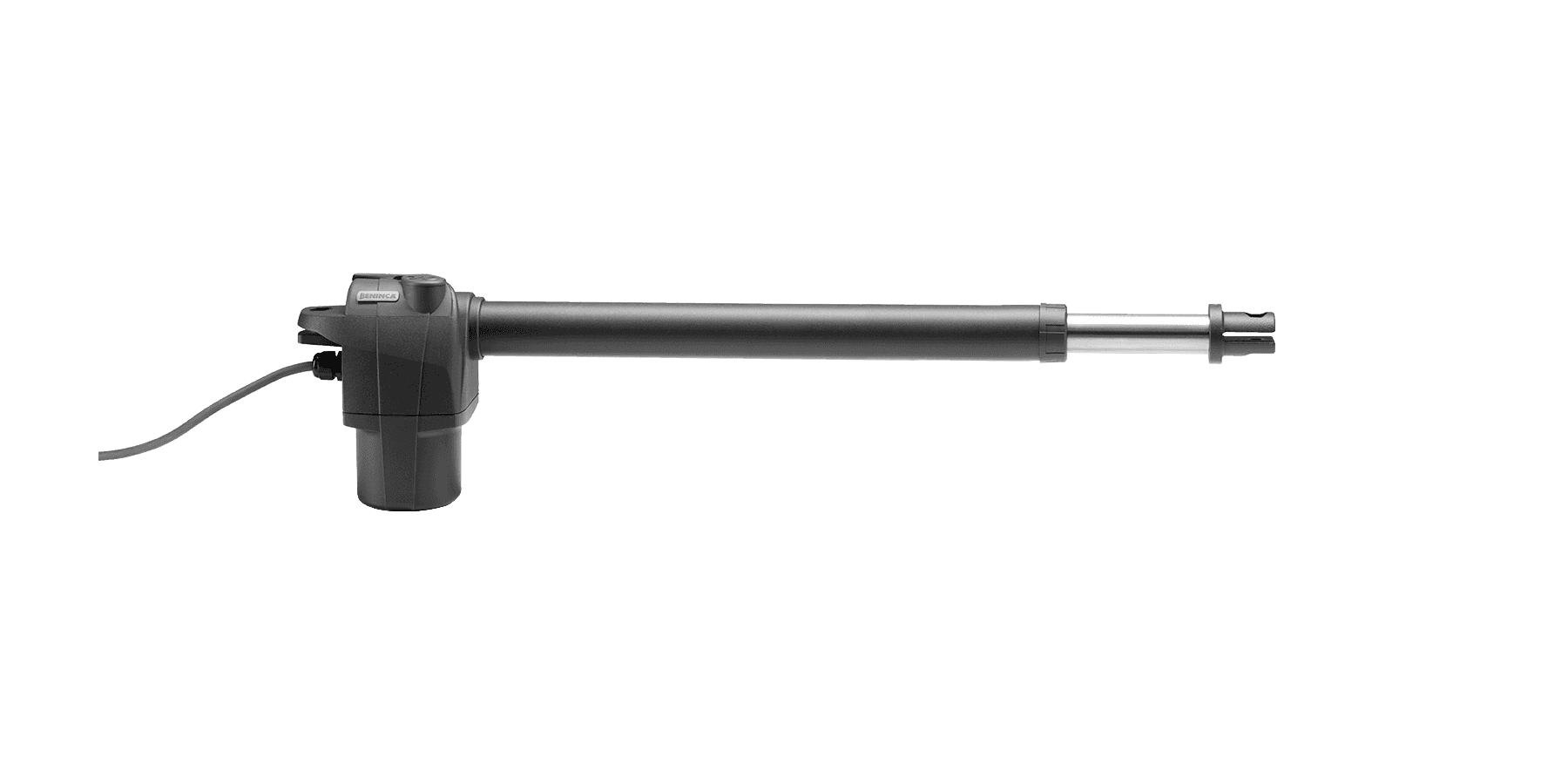

Beninca BILL4024 – motor za krilnu kapiju

Beninca BILL4024 je linearni 24Vdc aktuator za komercijalne/intenzivne krilne kapije, potisne sile 2000N i kapaciteta krila do 3,5m (85kg) odnosno 500kg (1,8m). Pripremljen za baterijski backup. Radi u paru sa centralama BRAINY24, BRAINY24 PLUS ili TRUST24. Napomena: zahteva OBAVEZNE spoljasnje mehanicke graniсnike (nema ugradjene krajnje prekidace).

Beninca BILL4024 – motor za krilnu kapiju – opis proizvoda

Beninca BILL4024 — Linearni 24Vdc aktuator za krilne kapije (intenzivna upotreba)

Beninca BILL4024 je linearni (klipni) elektromehanicki aktuator sa 24Vdc napajanjem, namenjen komercijalnoj i intenzivnoj upotrebi na krilnim kapijama. Za razliku od rezidencijalnog BILL30M (230Vac), BILL4024 koristi niskonaponsko 24V napajanje sto omogucava rad tokom nestanka struje uz baterijsko napajanje (backup) preko kompatibilnih centrala.

Kljucne karakteristike

Maksimalna potisna sila: 2000N
Napajanje: 24Vdc
Struja: 5A
Radni ciklus: intenzivna upotreba (komercijalna kategorija)
Koristan hod: 400mm (maksimalno do 420mm)
Preporucena duzina krila: do 3,5m (u zavisnosti od tezine krila — videti tabelu ispod)
Stepen zastite: IP54 — pogodan za spoljnu upotrebu
Radna temperatura: -20°C do +50°C
Trajno podmazivanje
Antikrasiv sistem sa amperometrijskim senzorom (preko centrale)
Pripremljen za baterijski backup sistem
Dostupan u levoj (SX) i desnoj (DX) verziji

Preporuka za izbor prema tezini i duzini krila

Tezina krila	Maksimalna duzina/sirina krila
do 85 kg	3,5 m
do 100 kg	3,0 m
do 300 kg	2,5 m
do 400 kg	2,1 m
do 500 kg	1,8 m

Napomena: Dejstvo vetra moze znacajno smanjiti navedene granice — obavezno uzeti u obzir pri projektovanju instalacije na otvorenom/izlozenom terenu.

Kompatibilne upravljacke jedinice (centrale)

BILL4024 koristi 24V familiju Beninca centrala:

BRAINY24 — 230Vac napajanje centrale / 24Vdc 120W+120W motori, 64-kodni prijemnik, integrisani LCD
BRAINY24 PLUS — 115/230Vac (biraljivo) napajanje / 24Vdc 240W+240W motori, 64-kodni prijemnik, KNX/X.BE i BeUP app podrska, ugradjeni punjac baterija
TRUST24 — 100-250Vac napajanje / 24Vdc 130W+130W motori, 512-kodni prijemnik sa ARC kodiranjem, STC sistem (potisak po poziciji), ESA+ energetska usteda, ugradjeni punjac baterija — deo je i standardnog KBILL4024 kompleta

Vazna bezbednosna napomena

BILL4024 nema ugradjene elektricne krajnje prekidace niti mehanicke graniсnike u samom aktuatoru. Manual eksplicitno navodi: “BILL4024 is not equipped with electric limit switches or mechanical stoppers.” OBAVEZNO je postaviti spoljasnje mehanicke graniсnike fiksirane za tlo za obe krajnje pozicije krila.

Kompletan komplet (KBILL4024)

Fabricki komplet sadrzi: 2x BILL4024 motor, 1x TRUST24 centrala sa integrisanim prijemnikom i punjacem baterije, 1x par fotocelija PUPILLA.T, 1x trepćuce svetlo STAR sa ugradjenom antenom, 1x dvokanalni daljinski upravljac TO.GO2VA.

Primena

Beninca BILL4024 je pogodan izbor za komercijalne objekte, ulaze sa cestom upotrebom, i teze/duze kapije gde je 24V baterijski backup vazna funkcionalna prednost (rad tokom nestanka struje).

Kompletni tehnički podaci

Podatak	Vrednost	Izvor
Namena	Komercijalna/intenzivna Intensivo
Napajanje	24Vdc V	V
Struja	5 A	A
Max potisna sila	2000 N	N
Radni ciklus	Intensive use Intensivo
Hod standardni	400 mm	mm
Hod maksimalni	420 mm	mm
Max duzina krila	3.5 m	m
Stepen zastite	IP54 IP	IP
Radna temperatura	-20/+50 °C	°C
Buka	– dB	dB
Podmazivanje	GREASE Permanent grease
Tezina	5.5 kg	kg
Elektricni krajnji prekidaci	NE NE

Tehničke specifikacije za Beninca BILL4024 – motor za krilnu kapiju

Proizvođač	Beninca

Uputstva i dokumentacija za Beninca BILL4024 – motor za krilnu kapiju

Zvanični Beninca podaci za BILL4024

Galerija i video – Beninca BILL4024 – motor za krilnu kapiju

Video za ovaj proizvod trenutno nije objavljen.

Najčešća pitanja za Beninca BILL4024 – motor za krilnu kapiju

Po cemu se BILL4024 razlikuje od BILL30M?

BILL4024 koristi 24Vdc napajanje i namenjen je komercijalnoj/intenzivnoj upotrebi (do 500kg krilo), dok je BILL30M 230Vac model za rezidencijalnu upotrebu (do 350kg krilo). BILL4024 takodje podrzava baterijski backup preko kompatibilnih centrala.

Da li BILL4024 ima ugradjene krajnje prekidace?

Ne. Manual eksplicitno navodi da BILL4024 nema elektricne krajnje prekidace niti mehanicke granisnike. Obavezno je postaviti spoljasnje mehanicke granisnike na tlu.

Koju centralu treba da koristim sa BILL4024?

BILL4024 je kompatibilan sa BRAINY24, BRAINY24 PLUS i TRUST24 centralama (24V familija, razlicita od 230V centrala za BILL30M). TRUST24 je centrala koja dolazi u standardnom KBILL4024 kompletu.

Da li BILL4024 radi tokom nestanka struje?

Da, aktuator je pripremljen za baterijski backup sistem — sve tri kompatibilne centrale imaju ugradjeni punjac baterija (BRAINY24 PLUS i TRUST24) ili opciju za njega.

Kolika je maksimalna tezina krila kapije za BILL4024?

Zavisi od duzine krila: do 85kg pri 3,5m, do 100kg pri 3,0m, do 300kg pri 2,5m, do 400kg pri 2,1m, do 500kg pri 1,8m. Dejstvo vetra moze smanjiti ove granice.

Da li postoje leva i desna verzija motora?

Da, BILL4024 se isporucuje u SX (levoj) i DX (desnoj) verziji za montazu na odgovarajuce krilo kapije.

Za koju namenu se koristi Beninca BILL4024?

Beninca BILL4024 pripada grupi proizvoda za automatizaciju krilnih kapija. Tačna kompatibilnost zavisi od dimenzija, mase, geometrije i intenziteta korišćenja.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za Beninca BILL4024 – motor za krilnu kapiju

Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
