Beninca BILL30M – motor za krilnu kapiju
Cena na upit
Beninca BILL30M je kompaktan 230 V linearni motor za rezidencijalne krilne kapije do 2,5 m i potisne sile 2.800 N. Radi sa centralama BRAINY, BRAINY PLUS ili HEADY. Motor nema ugrađene krajnje prekidače; spoljašnji mehanički graničnici i stručna procena geometrije kapije su obavezni.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
Beninca BILL30M – motor za krilnu kapiju – opis proizvoda

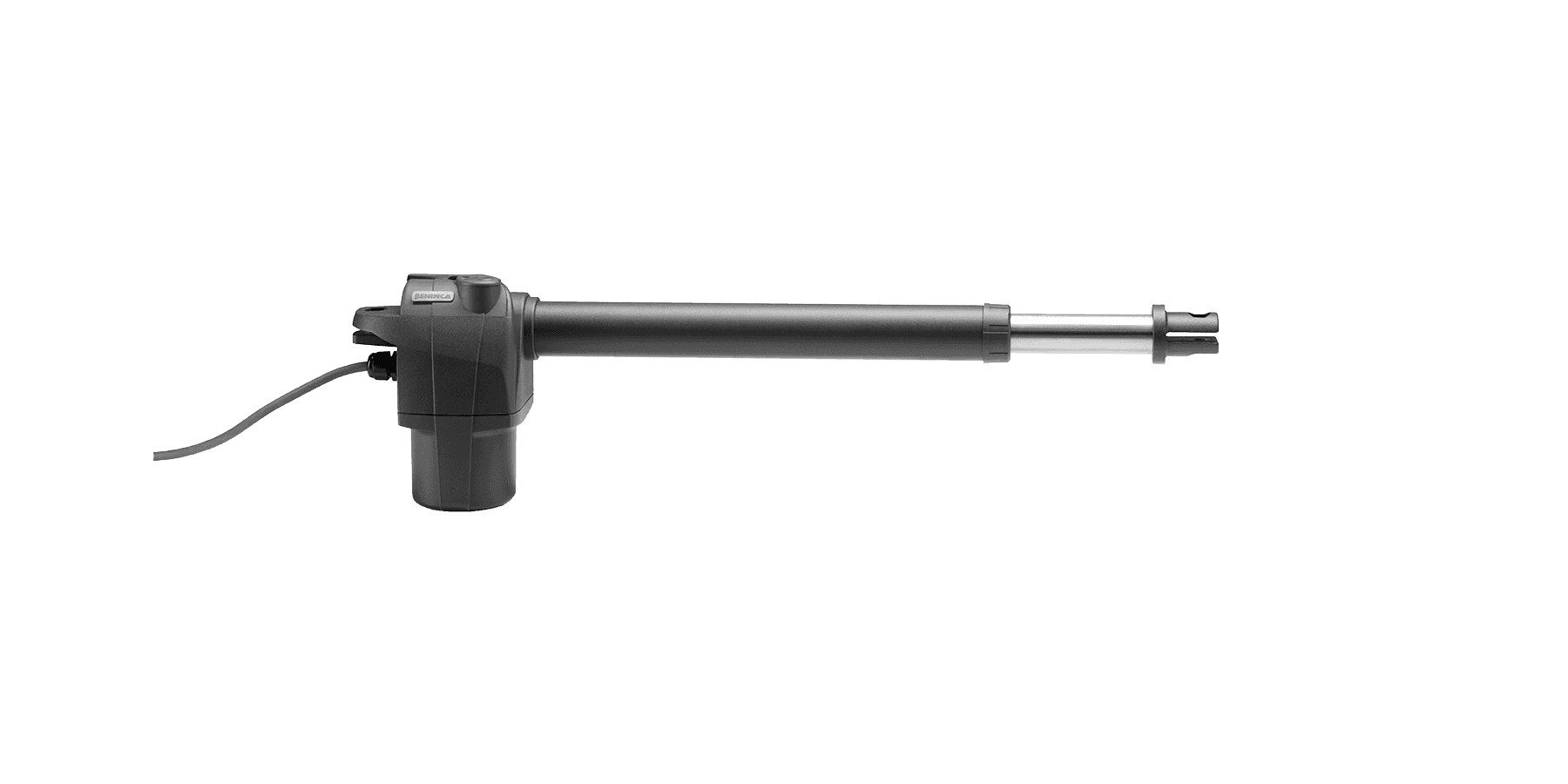

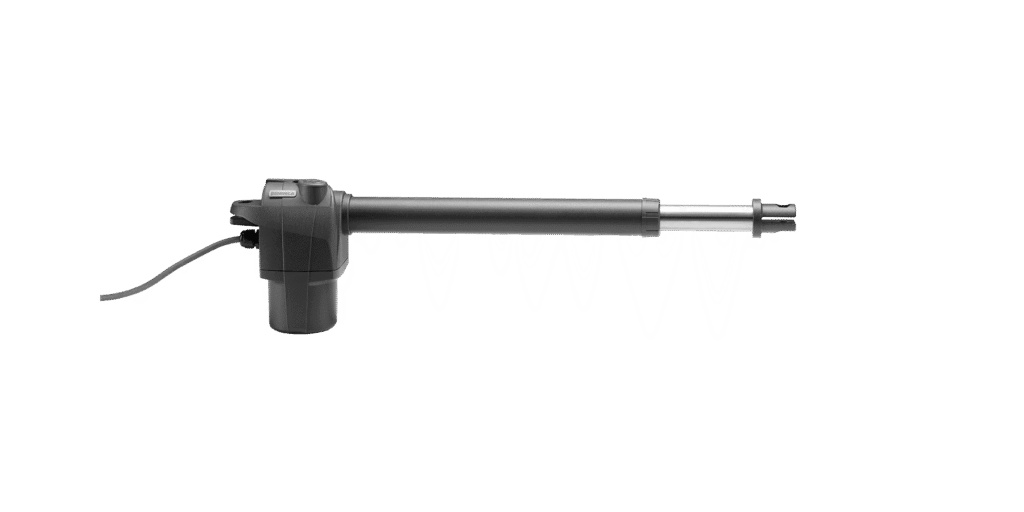

Beninca BILL30M je kompaktan 230 Vac linearni motor za rezidencijalne krilne kapije do 2,5 m. Nerđajuća klipnjača i zaštitni strugač doprinose radu u prašnjavim i zahtevnim spoljnim uslovima.
Tehnički podaci
| Napajanje | 230 Vac, 50–60 Hz |
|---|---|
| Struja | 1,1 A |
| Sila | 2.800 N |
| Otvaranje | 16 s |
| Hod | 300 / 320 mm |
| Radni ciklus | 30% |
| Zaštita | IP54 |
| Temperatura | −20 °C do +50 °C |
| Krilo | Do 2,5 m |
| Masa | 6,1 kg prema aktuelnoj stranici proizvođača; 5,7 kg prema uputstvu L8543041R3 |
Napomena o izvorima: zvanična web stranica i uputstvo navode različitu masu. Razlika je prikazana bez pretpostavke o razlogu.
Važna montažna napomena
BILL30M nema ugrađene mehaničke graničnike kao BOB serija; krajnji položaji i fizički oslonci moraju biti rešeni prema uputstvu i geometriji kapije. Dostupne su desna i leva verzija.
Upravljanje

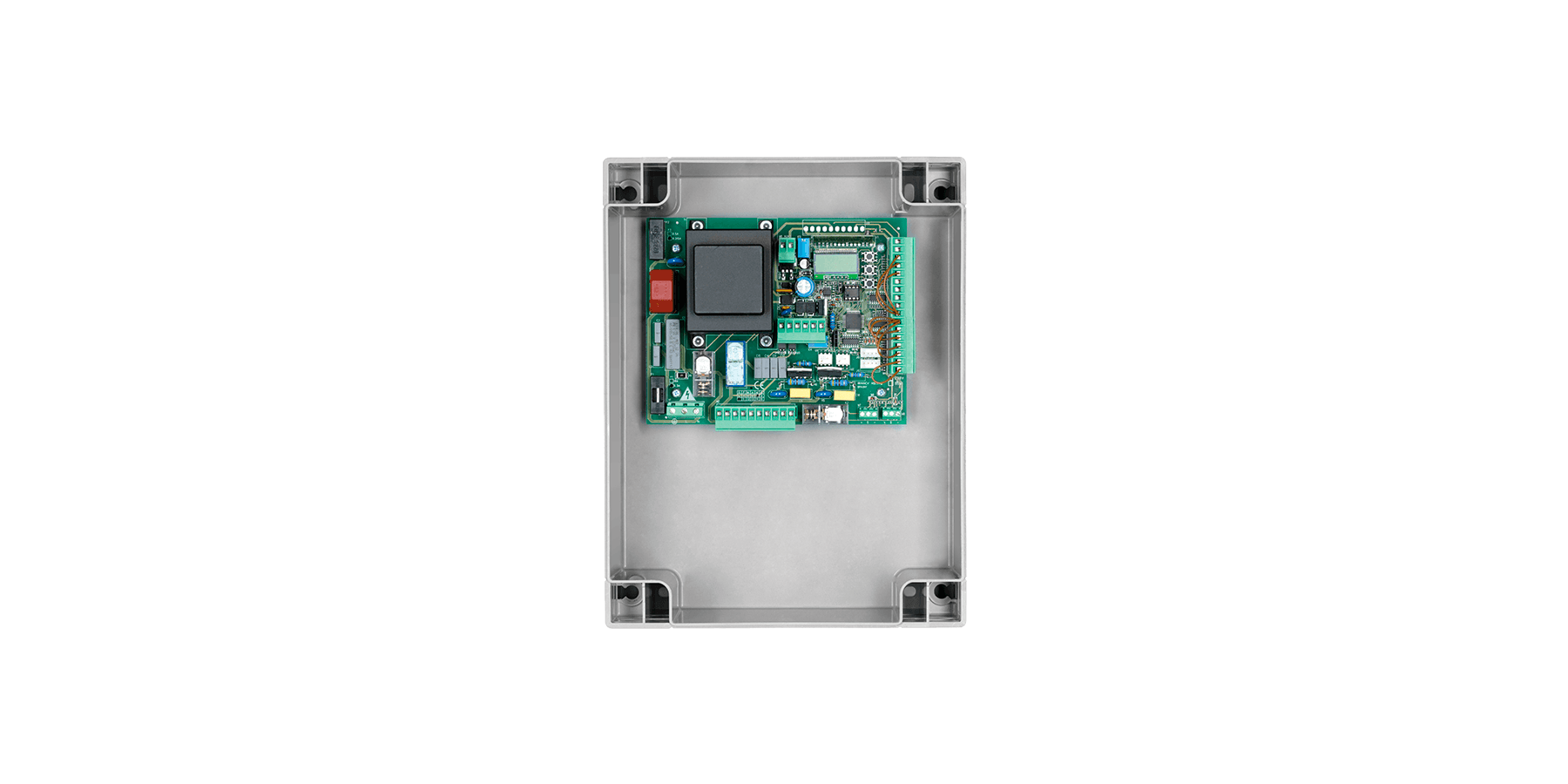

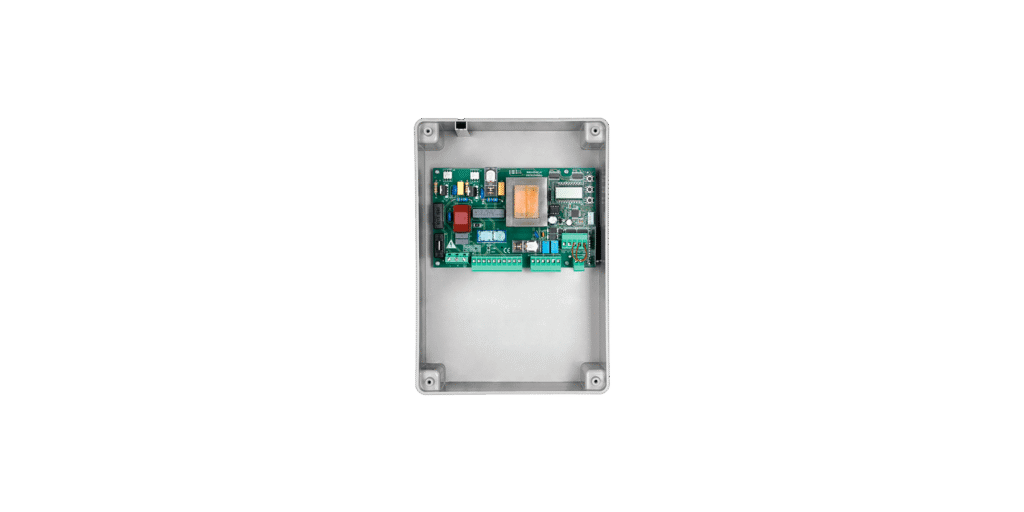

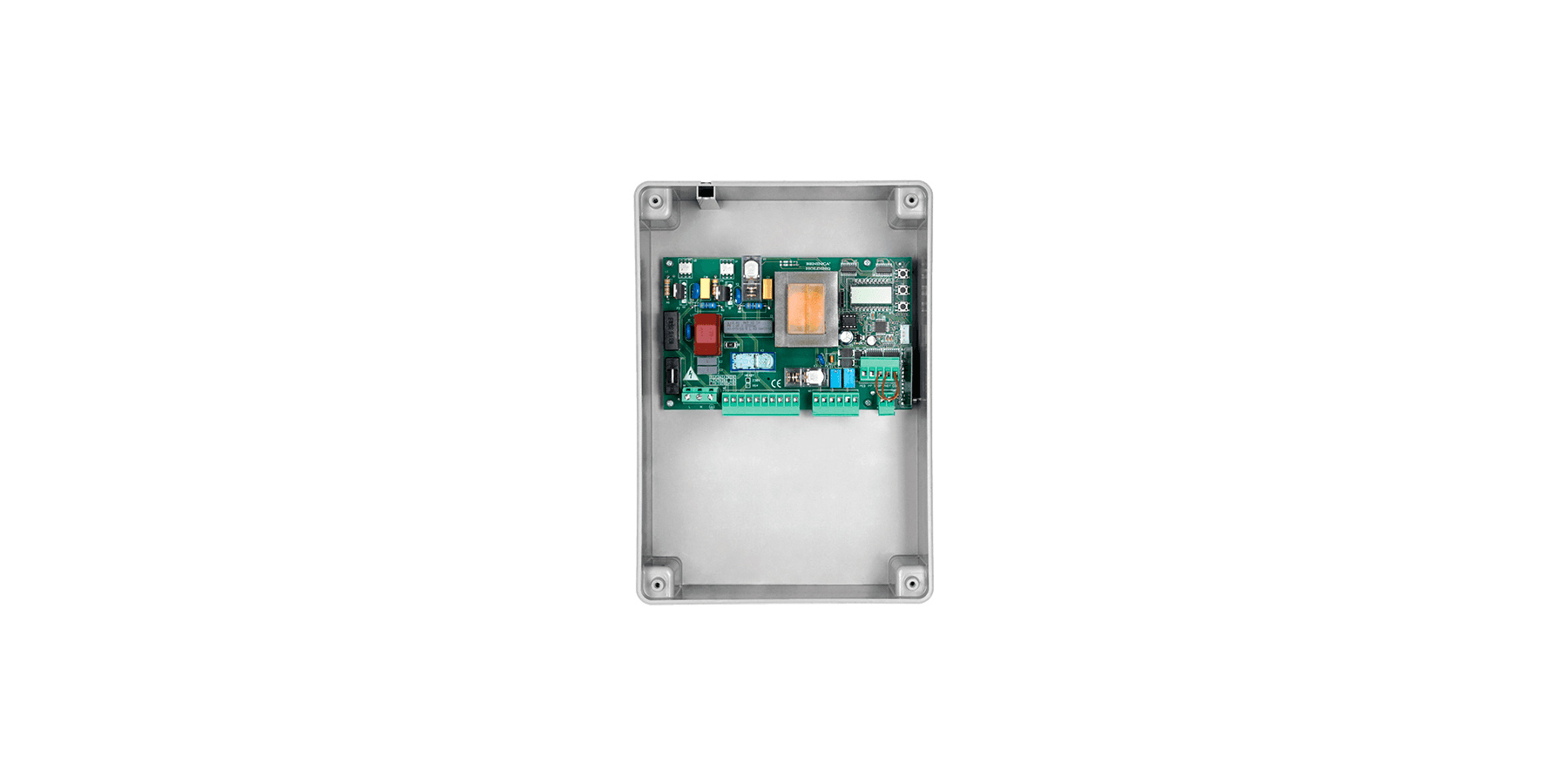

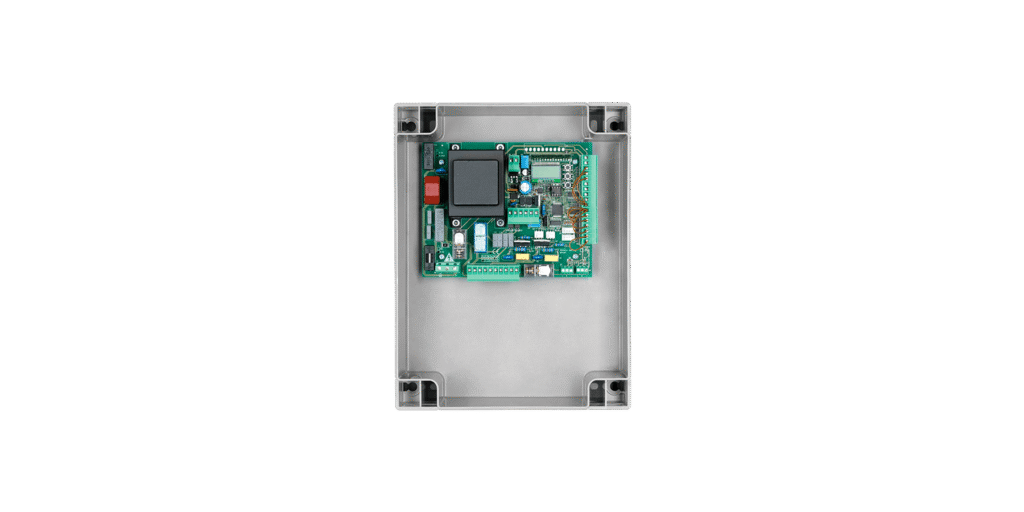

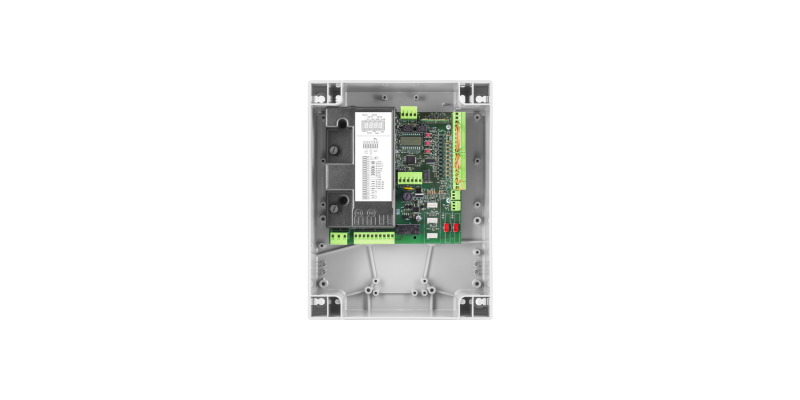

Potvrđene centrale su BRAINY, BRAINY PLUS i HEADY. Centrala može kreirati virtuelni signal kretanja na osnovu parametara motora, ali motor nema fizički enkoder.
Izbor i servis
Proveriti širinu, masu, vetar, ispunu, šarke i broj ciklusa. Za Dracom ponudu pošaljite fotografije, mere i smer otvaranja.
Tehničke specifikacije za Beninca BILL30M – motor za krilnu kapiju
| Proizvođač | |
|---|---|
| Model | BILL30M |
| Namena | Rezidencijalne krilne kapije |
| Tip pogona | Linearni elektromehanički aktuator |
| Napajanje | 230 Vac, 50–60 Hz |
| Snaga | 240 W |
| Struja | 1,1 A |
| Maksimalna potisna sila | 2.800 N |
| Radni ciklus | 30% |
| Standardni hod | 300 mm |
| Maksimalni hod | 320 mm |
| Vreme otvaranja | 16 s |
| Maksimalna dužina krila | Do 2,5 m pri 100 kg |
| Stepen zaštite | IP54 |
| Radna temperatura | −20 °C do +50 °C |
| Nivo buke | Manje od 70 dB prema uputstvu |
| Podmazivanje | Trajno podmazivanje mašću |
| Kondenzator | 8 µF |
| Električni krajnji prekidači | Nema; obavezni spoljašnji mehanički graničnici |
| Kompatibilne centrale | BRAINY, BRAINY PLUS, HEADY |
| Masa - konflikt izvora | 6,1 kg web / 5,7 kg uputstvo L8543041R3 |
| Verzije | Desna i leva verzija |
Uputstva i dokumentacija za Beninca BILL30M – motor za krilnu kapiju
Galerija i video – Beninca BILL30M – motor za krilnu kapiju
Najčešća pitanja za Beninca BILL30M – motor za krilnu kapiju
Za kakve kapije je BILL30M?
Za rezidencijalne krilne kapije do 2,5 m.
Kolika je sila?
2.800 N.
Koliko traje otvaranje?
16 sekundi.
Koliki je hod?
300 mm standardno i 320 mm maksimalno.
Koliki je radni ciklus?
30%.
Da li ima enkoder?
Ne, motor nema fizički enkoder.
Da li ima ugrađene graničnike?
Ne treba ih pretpostaviti; fizičke krajnje položaje rešiti prema uputstvu.
Koje centrale su kompatibilne?
BRAINY, BRAINY PLUS i HEADY.
Da li postoje leva i desna verzija?
Da.
Kolika je masa?
Zvanična stranica navodi 6,1 kg, dok uputstvo L8543041R3 navodi 5,7 kg. Razlika je evidentirana bez pretpostavke o razlogu.
Koji je stepen zaštite?
IP54.
Da li centrala dolazi uz motor?
Ne, osim ako ponuda to izričito navodi.
Da li je za punu kapiju na vetru?
Samo nakon stručne procene.
Šta poslati za ponudu?
Mere, masu, fotografije, smer, ugao, ispunu i broj ciklusa.
Problemi i rešenja za Beninca BILL30M – motor za krilnu kapiju
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
