BAME KUDU-SL 230V — motor za krilnu kapiju
Cena na upit
BAME KUDU-SL 230V je rezidencijalni linearni motor za krilnu kapiju do 2,2 m po krilu. Maksimalna sila 250 N, hod 400 mm, IP44 i preporučena centrala ANTARES. Dracom obezbeđuje proveru uslova, montažu i servis.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
BAME KUDU-SL 230V — motor za krilnu kapiju – opis proizvoda

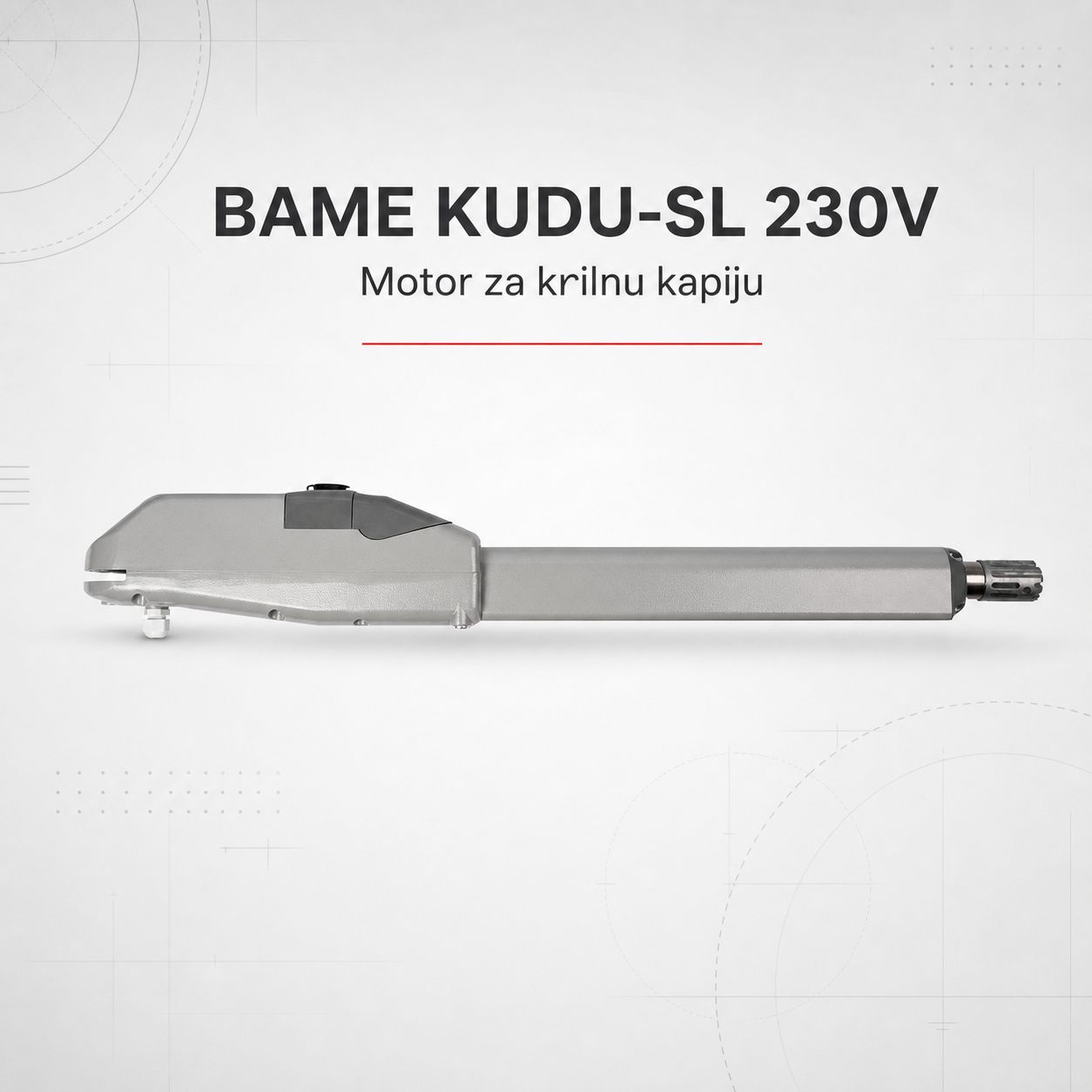

BAME KUDU-SL 230V je ireverzibilni elektromehanički linearni motor za automatizaciju rezidencijalnih krilnih kapija. Zvanično je deklarisan za krilo dužine do 2,2 m, sa maksimalnom silom od 250 N i hodom klipa od 400 mm.
Zašto izabrati KUDU-SL 230V
- rezidencijalni radni režim za kućne kapije;
- univerzalna izvedba bez posebnog levog i desnog motora;
- ručna deblokada dostupna ispod poklopca sa bravicom;
- iste dimenzije i nosači kao PUMA/PUMA PLUS, što olakšava zamenu;
- aluminijumsko kućište zaštićeno plastifikacijom i IP44 zaštita.
Potvrđene tehničke karakteristike

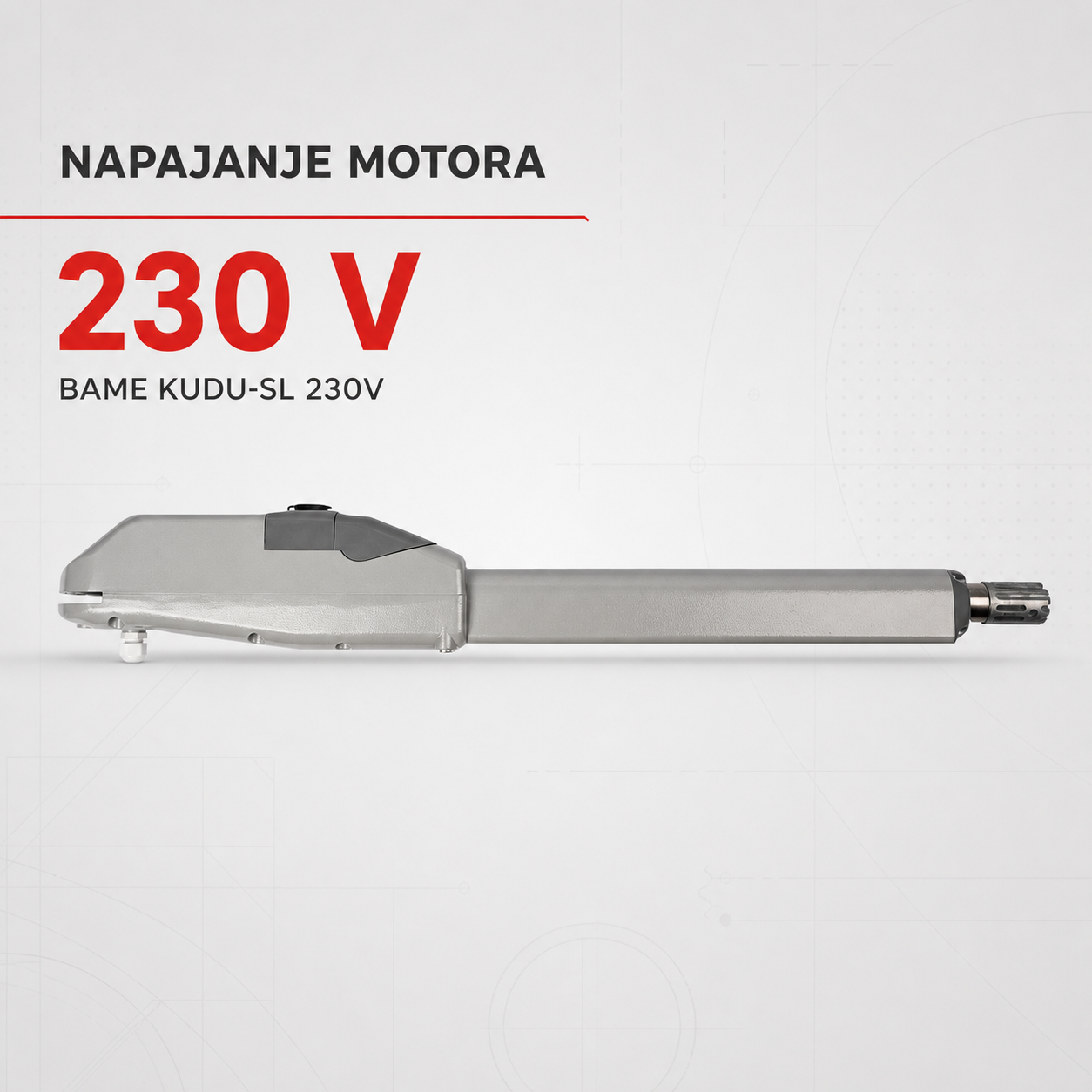

- napajanje motora: 230 V;
- maksimalna struja: 1,5 A;

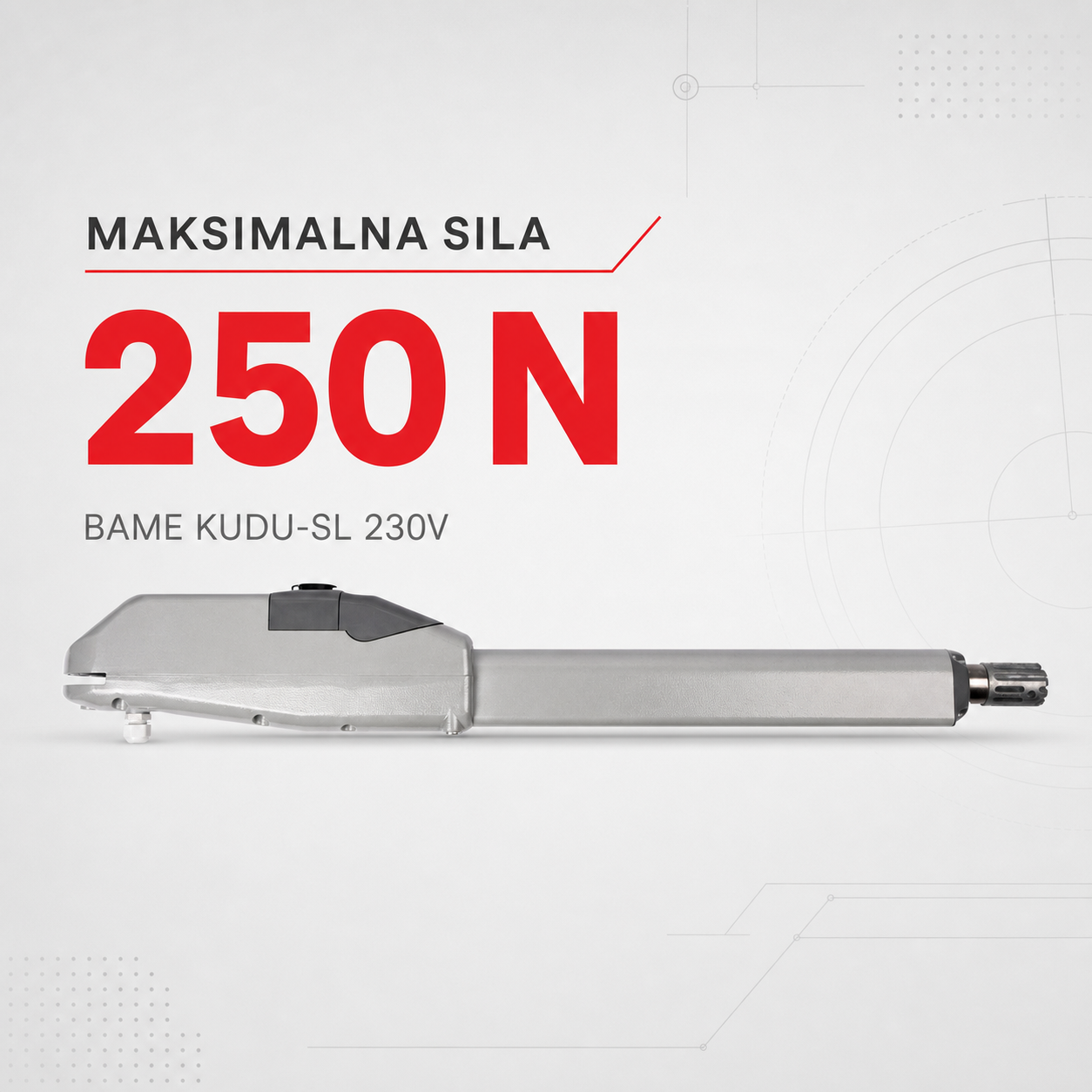

- maksimalna sila: 250 N;

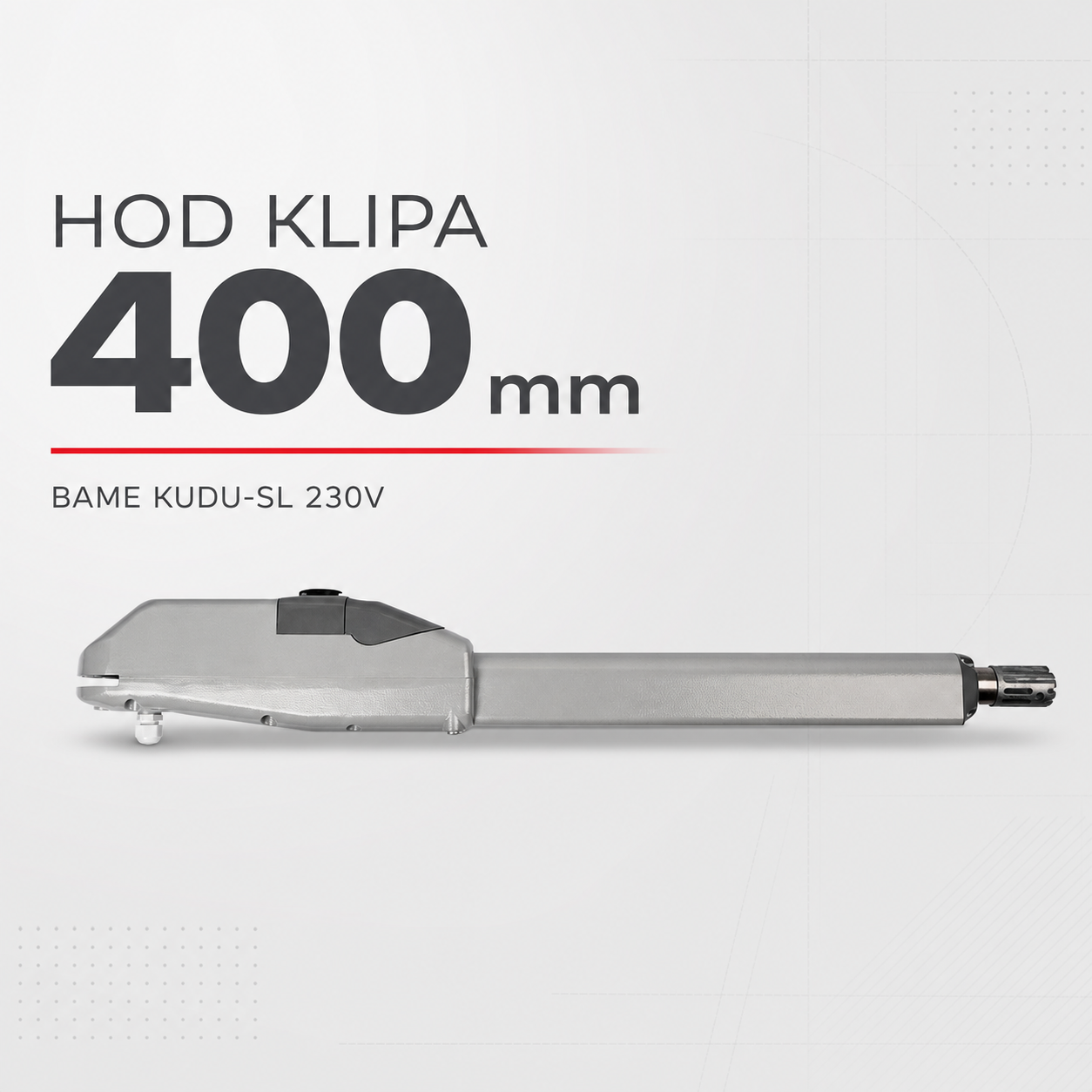

- maksimalni hod: 400 mm;
- maksimalna dužina krila: 2,2 m;
- radni režim: rezidencijalni;

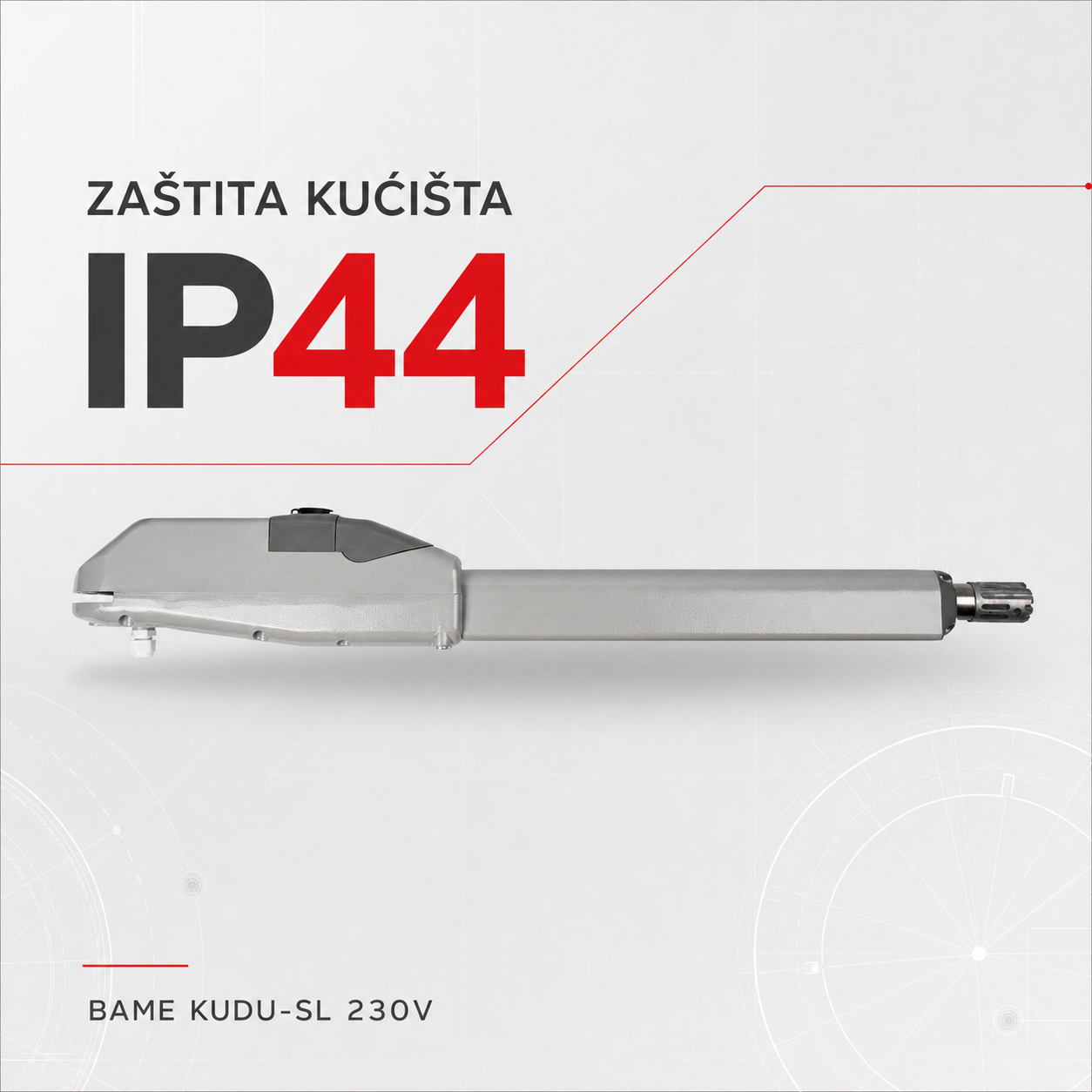

- zaštita: IP44;
- radna temperatura: od -20 °C do +50 °C;
- podmazivanje: mast;
- težina kompleta: 21 kg;
- broj kompleta na paleti: 30;

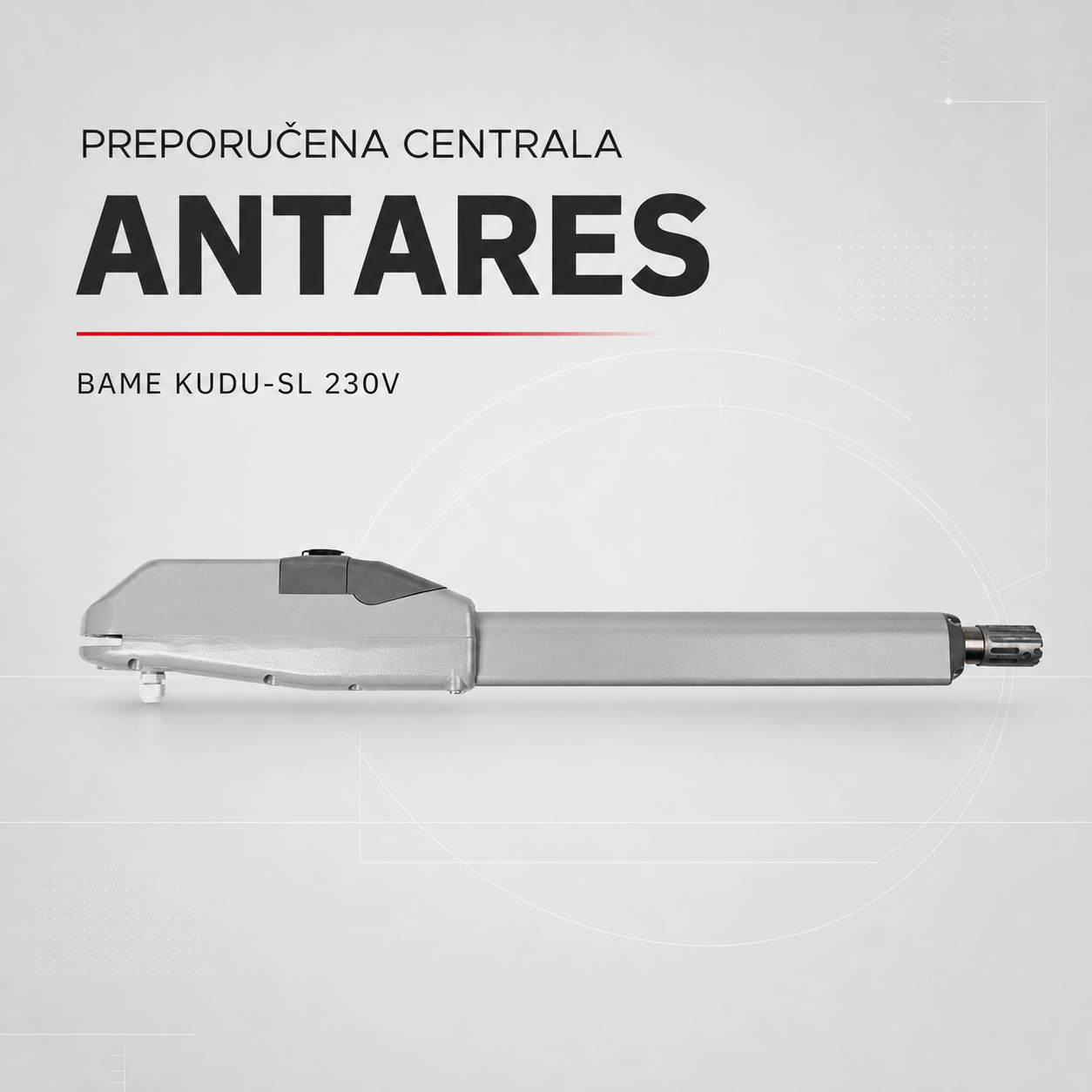

- preporučena upravljačka centrala: ANTARES.
Montaža, bezbednost i izbor
Podatak o krilu do 2,2 m nije dovoljan za automatski izbor motora. Pre poručivanja treba proveriti masu i konstrukciju krila, položaj šarki i stubova, smer otvaranja, geometriju nosača, izloženost vetru i potreban broj ciklusa. Montažu i podešavanje sile, fotoćelija i sigurnosnih funkcija treba da uradi stručno lice.
Servis i podrška
Dracom pruža proveru kompatibilnosti, montažu, puštanje u rad i servis automatike za krilne kapije. Za tačan predlog pošaljite fotografije kapije, mere krila i stuba, približnu masu i očekivanu učestalost korišćenja.
Napomena o izvoru: zvanična tabela napajanje označava kao „230 VCC“, dok naslov i opis modela navode 230 V. Zbog te nedoslednosti ovde se prikazuje samo potvrđena vrednost 230 V, bez izmišljanja AC/DC oznake.
Tehničke specifikacije za BAME KUDU-SL 230V — motor za krilnu kapiju
| Napajanje | 230 V |
|---|---|
| Maksimalna struja | 1,5 A |
| Maksimalna sila | 250 N |
| Maksimalni hod klipa | 400 mm |
| Režim rada | Rezidencijalni |
| IP zaštita | IP44 |
| Radna temperatura | -20 °C do +50 °C |
| Podmazivanje | Mast |
| Maksimalna dužina krila | 2,2 m |
| Težina kompleta | 21 kg |
| Preporučena centrala | ANTARES |
Uputstva i dokumentacija za BAME KUDU-SL 230V — motor za krilnu kapiju
Galerija i video – BAME KUDU-SL 230V — motor za krilnu kapiju
Najčešća pitanja za BAME KUDU-SL 230V — motor za krilnu kapiju
Za koju kapiju je namenjen BAME KUDU-SL 230V?
Za rezidencijalnu krilnu kapiju. Proizvođač navodi maksimalnu dužinu krila od 2,2 m, ali konačan izbor zavisi i od mase, geometrije, vetra i broja ciklusa.
Koje je napajanje motora?
Model je označen kao 230 V. Zvanična tabela sadrži nedoslednu oznaku „230 VCC“, pa se bez dodatnog dokaza ne tvrdi AC/DC oznaka.
Kolika je maksimalna sila?
Zvanično je navedena maksimalna sila od 250 N.
Koliki je hod klipa?
Maksimalni hod klipa je 400 mm.
Da li je pogodan za intenzivnu upotrebu?
Ne treba ga birati kao intenzivni model bez dodatne potvrde. Proizvođač za ovu verziju navodi rezidencijalni radni režim.
Koji je stepen zaštite kućišta?
Kućište ima deklarisanu zaštitu IP44. Ispravna montaža, zaptivanje priključaka i odvod vode i dalje su obavezni.
Koji je radni temperaturni opseg?
Od -20 °C do +50 °C prema zvaničnoj tehničkoj tabeli.
Koja centrala je preporučena?
Proizvođač preporučuje upravljačku centralu ANTARES.
Da li postoje leva i desna verzija?
Ne. Proizvođač navodi jednu univerzalnu izvedbu bez posebnog levog i desnog modela.
Da li može da zameni PUMA ili PUMA PLUS?
Proizvođač navodi iste dimenzije i nosače kao PUMA/PUMA PLUS, što olakšava zamenu. Ipak, pre radova treba proveriti postojeću geometriju i električne priključke.
Da li motor ima ručnu deblokadu?
Da. Sistem ručne deblokade nalazi se ispod gornjeg poklopca sa bravicom.
Da li krajnji prekidači dolaze u svakoj verziji?
Zvanični opis navodi priključke za mikroprekidače kada je motor njima opremljen. Ne treba pretpostaviti da su uključeni bez provere tačne isporuke.
Kolika je težina kompleta?
Zvanična tabela navodi 21 kg za komplet.
Da li cena uključuje centralu i dodatnu opremu?
Javna cena i tačan sadržaj kompleta nisu potvrđeni. Ponuda mora posebno da navede motor, centralu, prijemnik, daljinske upravljače, fotoćelije i ostalu opremu.
Ko treba da montira i podesi motor?
Stručno lice treba da proveri geometriju nosača, podesi silu i hod i ispita fotoćelije, zaustavljanje i ručnu deblokadu pre predaje sistema korisniku.
Problemi i rešenja za BAME KUDU-SL 230V — motor za krilnu kapiju
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
