BAME KUDU-S 500 24V motor za krilnu kapiju

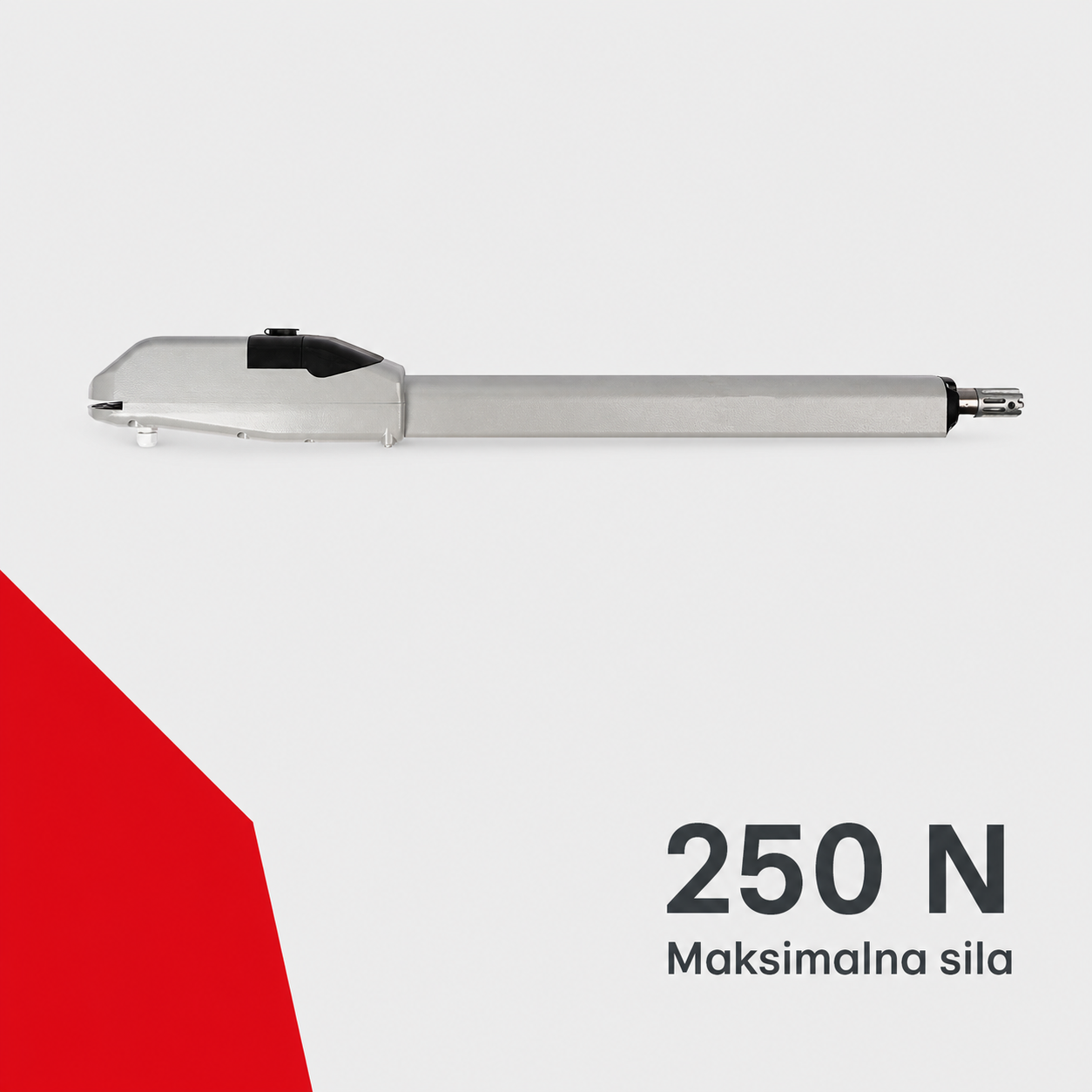

BAME KUDU-S 500 24V maksimalna sila 250 N

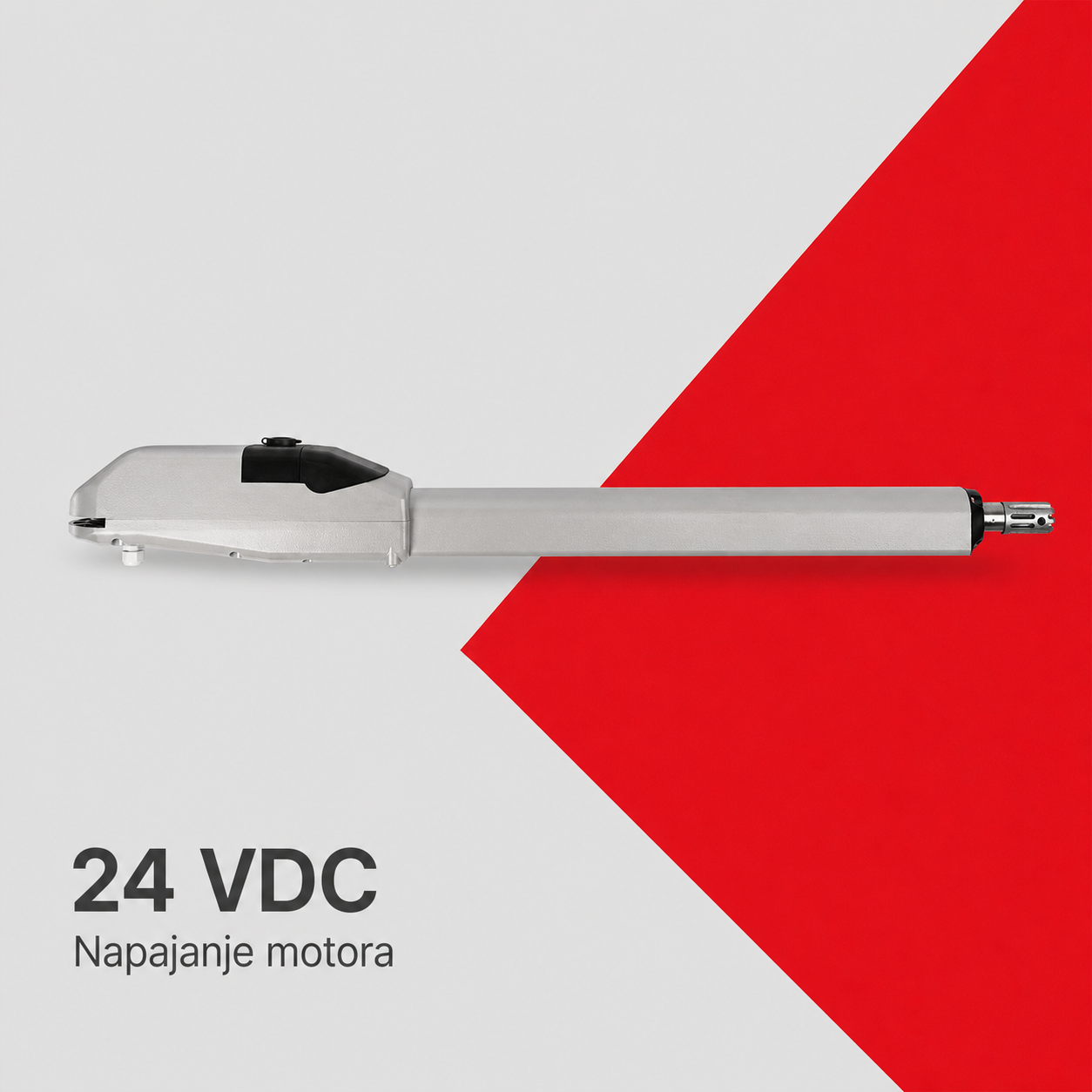

BAME KUDU-S 500 24V napajanje motora 24 VDC

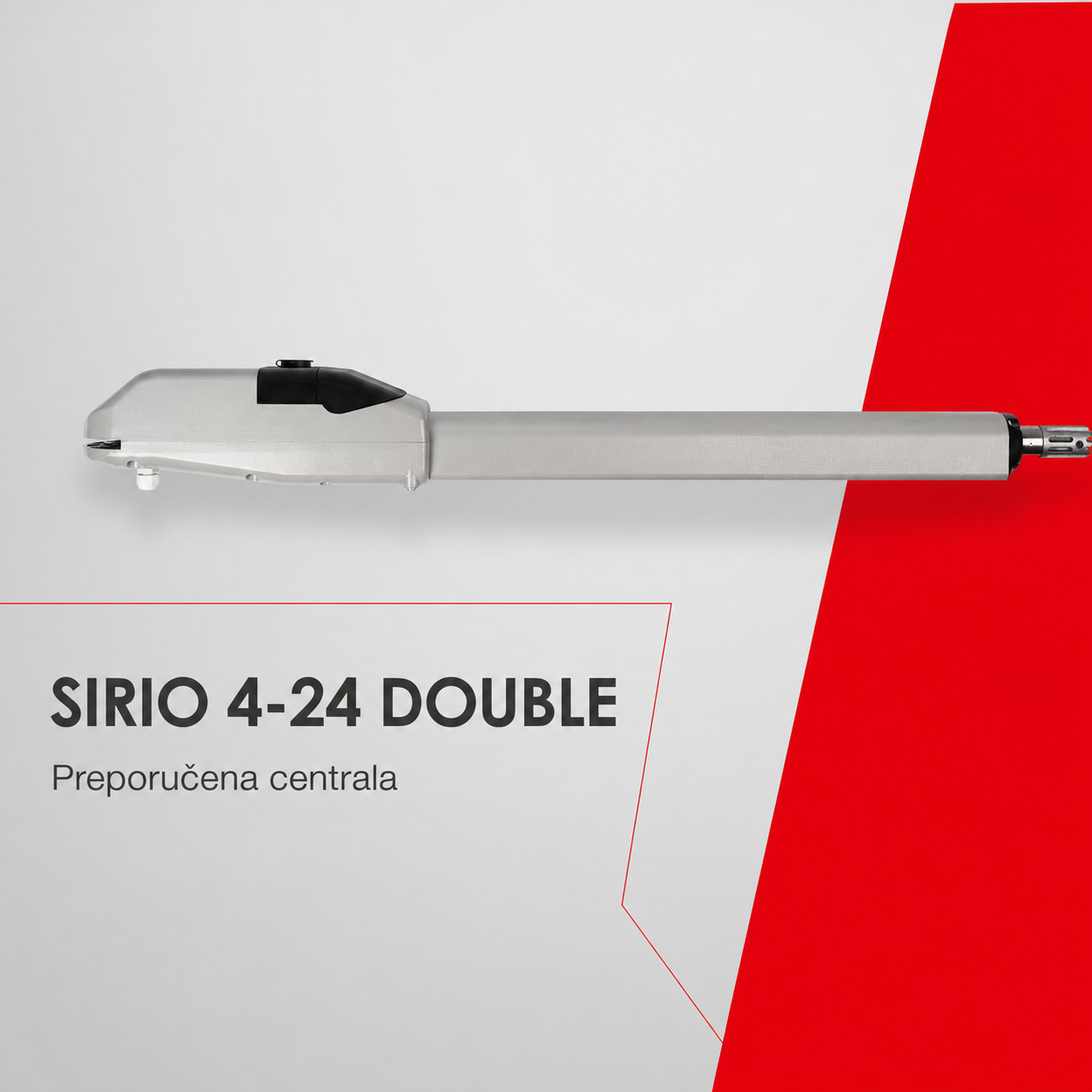

BAME KUDU-S 500 24V centrala SIRIO 4-24 DOUBLE

BAME KUDU-S 500 24V — motor za krilnu kapiju

Name: BAME KUDU-S 500 24V — motor za krilnu kapiju
Brand: BAME
SKU: BAME-KUDU-S-500-24V

BAME KUDU-S 500 24V je ireverzibilni linearni motor za krilnu kapiju sa napajanjem 24 VDC, silom 250 N, hodom 500 mm i zaštitom IP44. Kompatibilnost se proverava prema merama, masi, ispuni, vetru i broju ciklusa.

BAME KUDU-S 500 24V — motor za krilnu kapiju – opis proizvoda

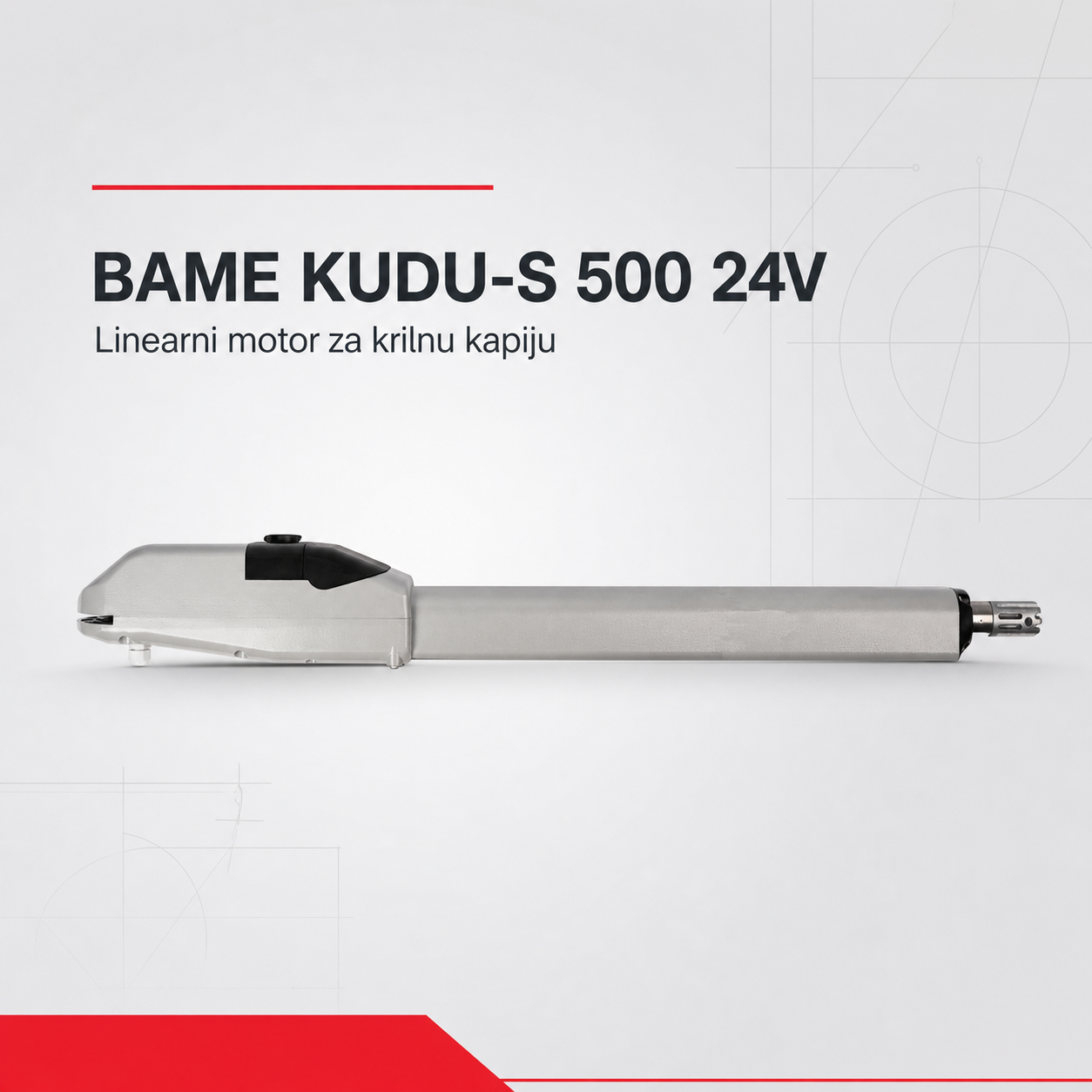

BAME KUDU-S 500 24V — linearni motor za krilnu kapiju

BAME KUDU-S 500 24V je ireverzibilni elektromehanički linearni pogon sa napajanjem 24 VDC, maksimalnom silom 250 N i hodom 500 mm. Namenjen je automatizaciji krilnih kapija kada projekat zahteva duži hod, uz obaveznu proveru geometrije, mase, ispune, vetra i broja ciklusa pre izbora.

Robusna konstrukcija i ručna deblokada

Kućište čine dva livena aluminijumska dela sa praškastom završnom obradom. U gornjem poklopcu nalazi se brava za pristup ručnoj deblokadi. Proizvođač navodi pužni prvi stepen prenosa i konusne zupčanike od sinterovanog čelika.

Zamena PUMA/PUMA PLUS pogona

KUDU-S 500 ima iste mere i nosače kao PUMA/PUMA PLUS, što može pojednostaviti zamenu. To nije potvrda da će svaki postojeći položaj nosača zadovoljiti potrebnu geometriju i sigurnosne uslove; montažu treba proveriti na konkretnoj kapiji.

Upravljanje i radni režim

Zvanična stranica preporučuje centralu SIRIO 4-24 DOUBLE. Tehnička tabela navodi poluintenzivni ciklus rada, iako naslov iste stranice govori o intenzivnoj upotrebi. Za izbor prema broju ciklusa tražite proveru projekta.

Potvrđene tehničke karakteristike

napajanje motora: 24 VDC;
maksimalna struja: 2,5 A;
maksimalna sila: 250 N;

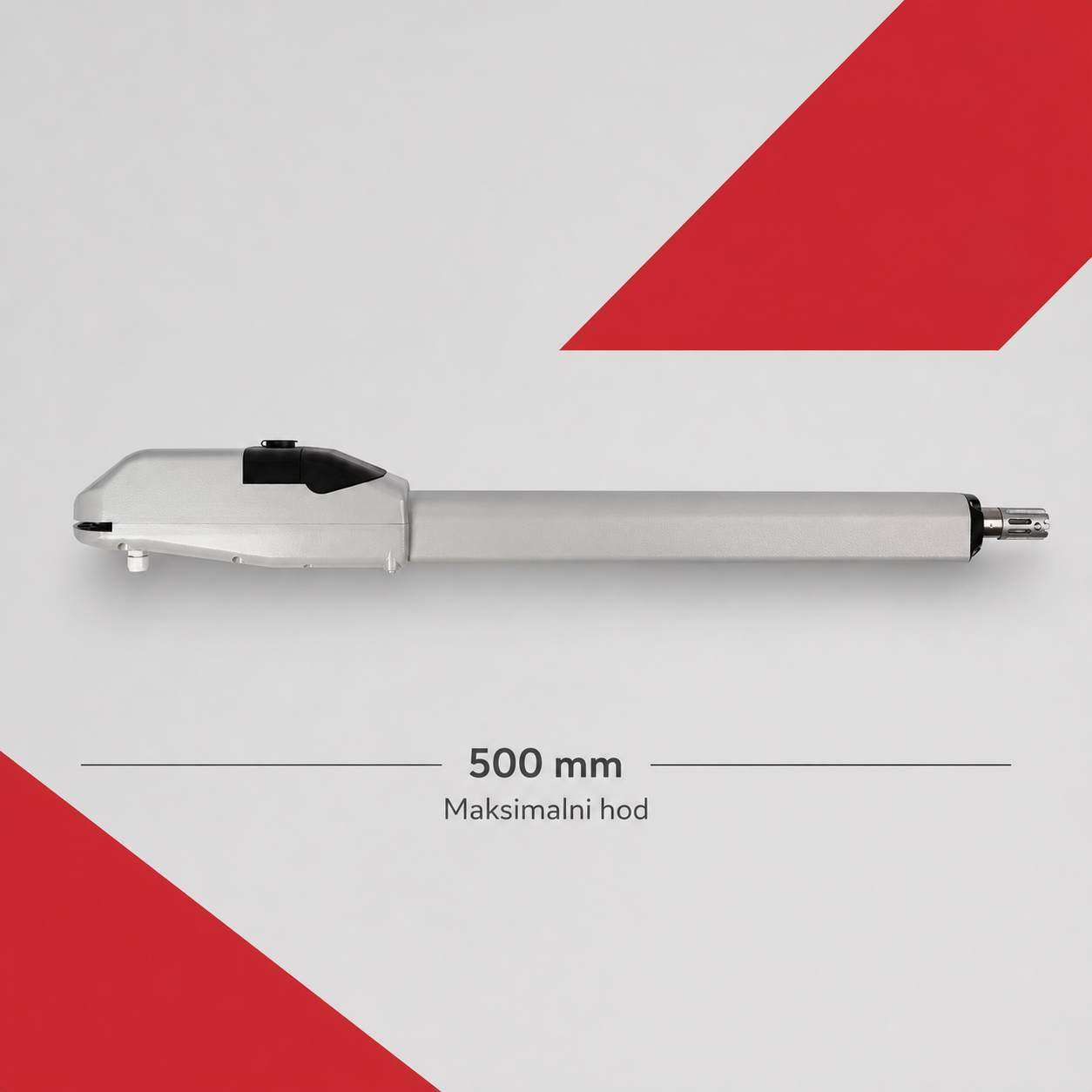

maksimalni hod: 500 mm;
ciklus rada: poluintenzivan prema tehničkoj tabeli;

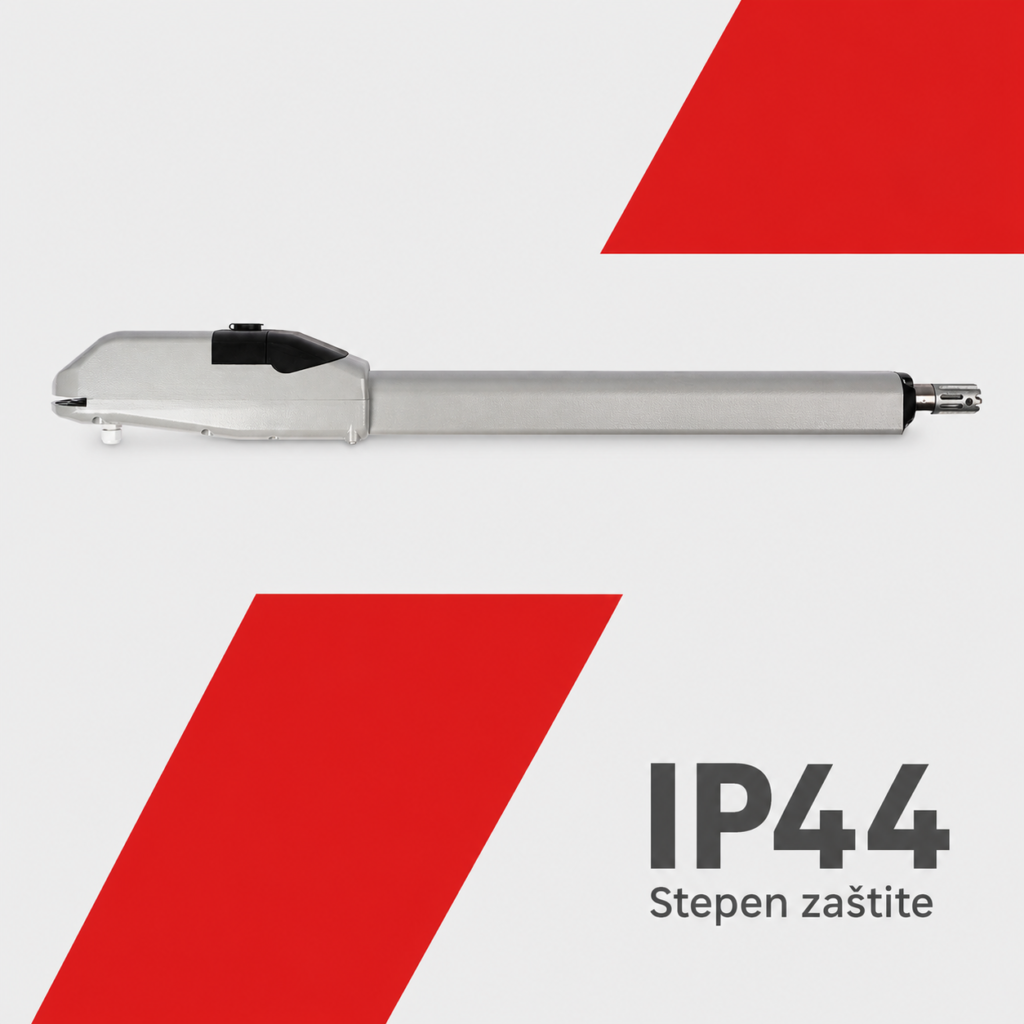

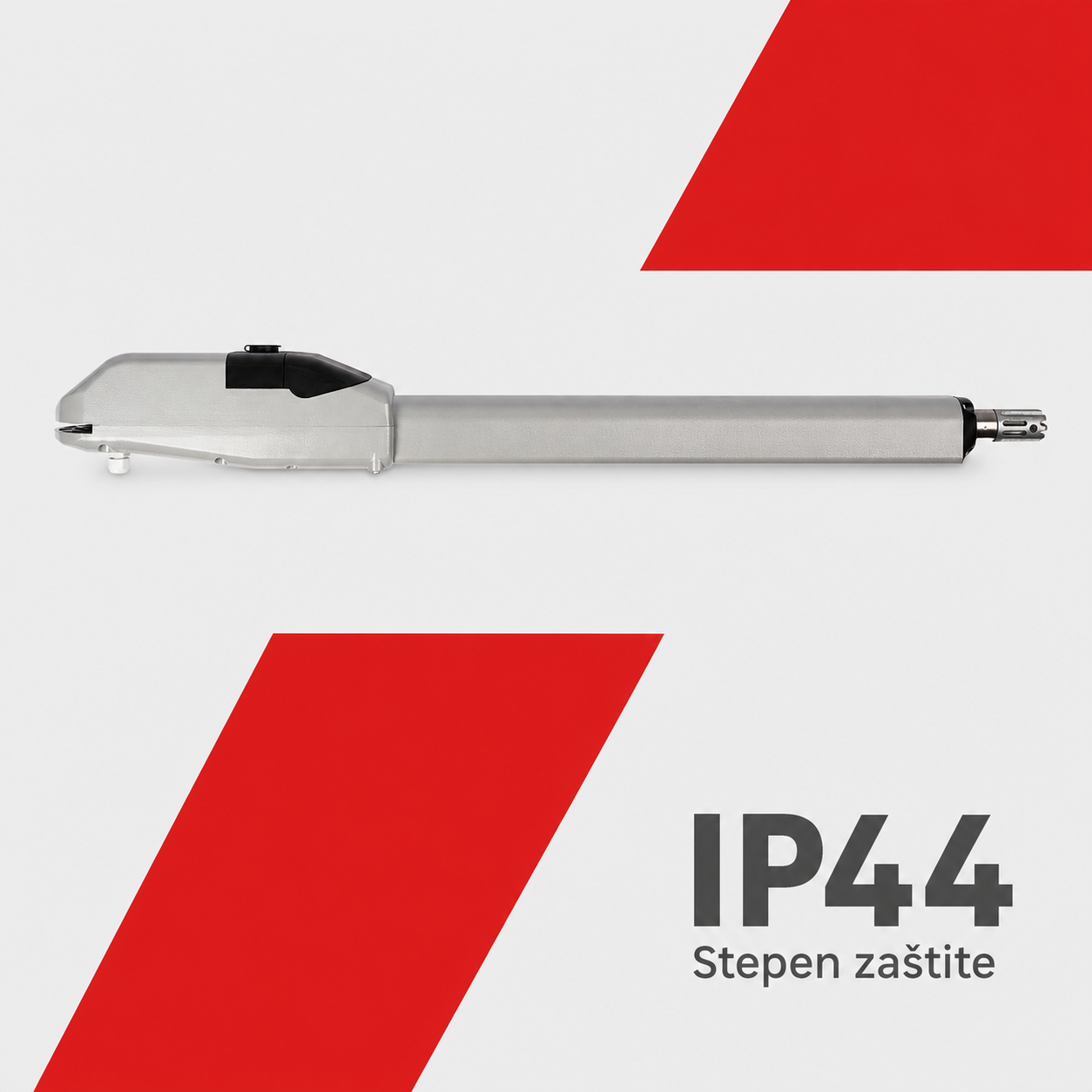

zaštita: IP44;
radna temperatura: od −20 °C do +50 °C;
podmazivanje: mast;
težina kompleta: 23 kg;
30 kompleta po paleti;
univerzalna verzija bez levog i desnog modela;
preporučena centrala: SIRIO 4-24 DOUBLE.

Važna napomena o vrednosti 4.5

Zvanična tabela prikazuje 4.5 uz maksimalnu dužinu krila, ali ne navodi jedinicu. Dracom zato ne predstavlja tu vrednost kao potvrđenih 4,5 m bez dodatne tehničke potvrde proizvođača ili dobavljača.

Pošaljite mere krila, fotografije šarki i nosača, masu i očekivani broj ciklusa. Dracom može proveriti kompatibilnost, predložiti centralu i sigurnosnu opremu, te organizovati montažu i servis.

Tehničke specifikacije za BAME KUDU-S 500 24V — motor za krilnu kapiju

Proizvođač	BAME
Tip pogona	Elektromehanički linearni motor za krilnu kapiju
Napajanje motora	24 VDC
Maksimalna struja	2,5 A
Maksimalna sila	250 N
Maksimalni hod	500 mm
Ciklus rada	Poluintenzivan (Semi-Intensivo); naslov izvora pominje intenzivnu upotrebu
IP zaštita	IP44
Radna temperatura	−20 °C / +50 °C
Podmazivanje	Mast (grasso)
Maksimalna dužina krila	4.5 — jedinica nije navedena na izvoru
Težina kompleta	23 kg
Broj kompleta po paleti	30
Verzija montaže	Univerzalna, bez levog/desnog modela
Kompatibilnost nosača	Iste mere i nosači kao PUMA/PUMA PLUS
Preporučena centrala	SIRIO 4-24 DOUBLE

Uputstva i dokumentacija za BAME KUDU-S 500 24V — motor za krilnu kapiju

Zvanična BAME stranica — KUDU-S 500 24V

Galerija i video – BAME KUDU-S 500 24V — motor za krilnu kapiju

Video – BAME KUDU-S 500 24V — motor za krilnu kapiju

Najčešća pitanja za BAME KUDU-S 500 24V — motor za krilnu kapiju

Koje je napajanje motora BAME KUDU-S 500 24V?

Zvanična tehnička tabela navodi napajanje motora 24 VDC.

Kolika je maksimalna sila pogona?

Proizvođač navodi maksimalnu silu 250 N.

Koliki je hod pogona?

Maksimalni hod prema zvaničnoj tabeli iznosi 500 mm.

Koji ciklus rada je naveden?

Tabela navodi Semi-Intensivo, odnosno poluintenzivan ciklus. Naslov iste stranice pominje intenzivnu upotrebu, pa za zahtevne objekte treba proveriti broj ciklusa.

Koji stepen zaštite ima motor?

Zvanično je naveden IP44. To ne ukida potrebu za pravilnom montažom i zaštitom instalacije.

U kom temperaturnom opsegu radi?

Proizvođač navodi od −20 °C do +50 °C.

Koja centrala se preporučuje?

Na zvaničnoj stranici navedena je SIRIO 4-24 DOUBLE.

Da li odgovara nosačima PUMA i PUMA PLUS?

Proizvođač navodi iste mere i nosače, ali geometriju postojeće montaže treba proveriti.

Da li postoji levi i desni model?

Ne. Zvanični opis navodi jednu univerzalnu verziju.

Kolika je maksimalna dužina krila?

Tabela prikazuje 4.5, ali ne navodi jedinicu. Dracom tu vrednost ne predstavlja kao potvrđene metre.

Kolika je maksimalna struja?

Zvanična tabela navodi 2,5 A.

Kako je pogon podmazan?

Proizvođač navodi podmazivanje mašću.

Kolika je težina kompleta?

Tabela navodi 23 kg za kit, ali javno ne razlaže njegov komercijalni sadržaj.

Da li je cena javno potvrđena?

Nije. Cena ostaje prazna i dobija se nakon provere konfiguracije i ponude.

Šta je potrebno za proveru kompatibilnosti?

Pošaljite mere i masu krila, vrstu ispune, fotografije šarki i nosača, izloženost vetru i očekivani broj ciklusa.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za BAME KUDU-S 500 24V — motor za krilnu kapiju

Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
