BAME KUDU-L 24V motor za krilnu kapiju

Name: BAME KUDU-L 24V — motor za krilnu kapiju
Brand: BAME
SKU: BAME-KUDU-L-24V

BAME KUDU-L 24V — motor za krilnu kapiju – opis proizvoda

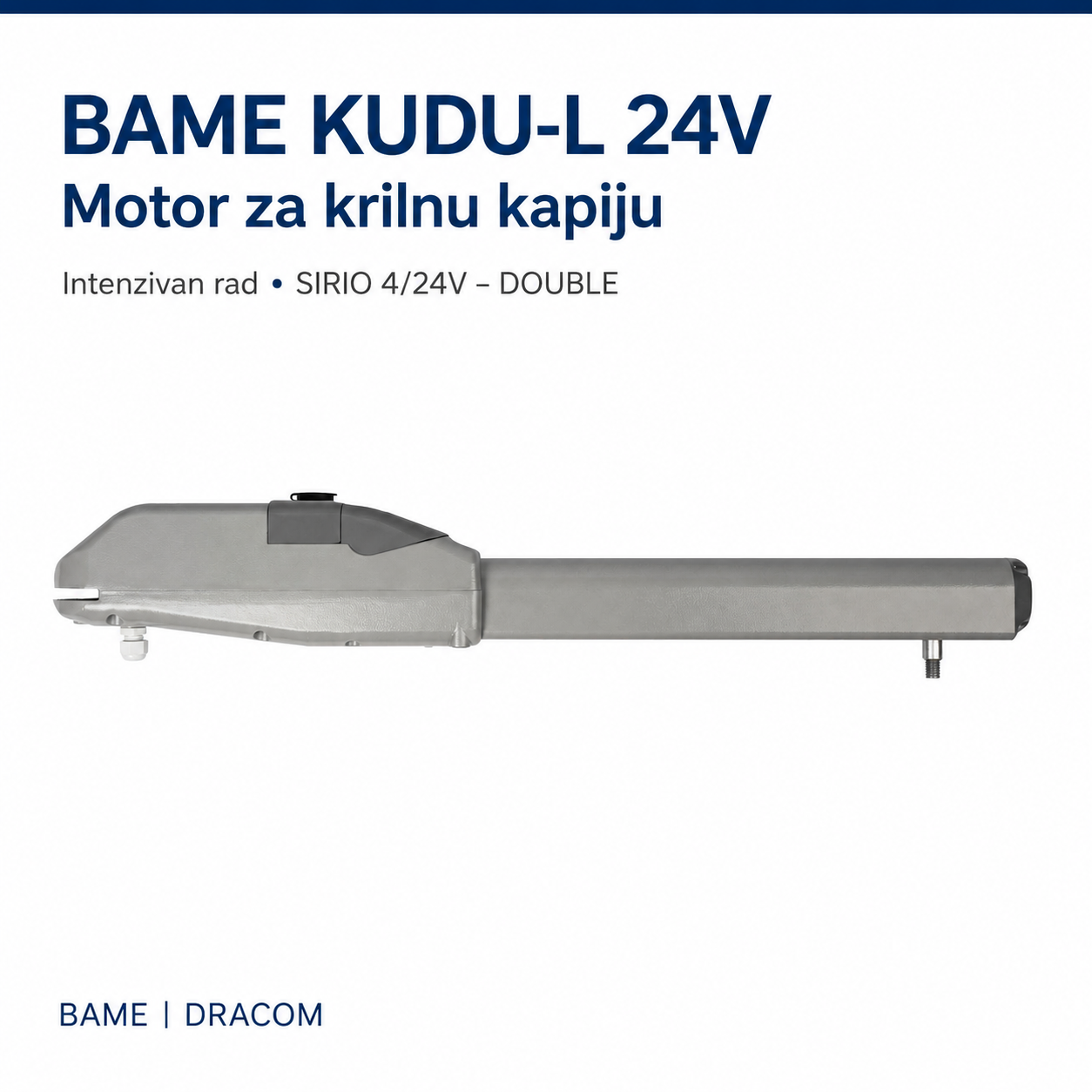

BAME KUDU-L 24V linearni motor za krilne kapije

BAME KUDU-L 24V je ireverzibilni elektromehanički klipni pogon za kondominijumsku i intenzivnu upotrebu. Zvanična stranica tačnog modela navodi motor od 24 V DC, maksimalnu struju 2,5 A, potisnu silu 180 N, hod 300 mm i primenu na krilima do 1,8 m.

Glavne prednosti

Niskonaponski 24 V DC pogon namenjen intenzivnom režimu rada.
Dva livena aluminijumska kućišta sa praškastom završnom obradom štite pogonski sklop.
Ireverzibilni prenos i ručna deblokada dostupna kroz gornji poklopac sa bravicom.
Jedna univerzalna verzija koristi se za levu i desnu stranu.
Proizvođač navodi iste dimenzije i nosače kao PUMA/PUMA PLUS.
Preporučena upravljačka centrala je BAME SIRIO 4/24V – DOUBLE.

Tehničke karakteristike

Napajanje motora	24 V DC
Maksimalna struja	2,5 A
Maksimalna potisna sila	180 N
Maksimalni hod	300 mm
Režim rada	Intenzivan
Maksimalna dužina krila	1,8 m
Stepen zaštite	IP44
Radna temperatura	−20 °C do +50 °C
Podmazivanje	Mast
Masa kompleta	21 kg
Preporučena centrala	SIRIO 4/24V – DOUBLE

Izbor, montaža i servis

Granica od 1,8 m nije jedini kriterijum. Pre izbora treba proveriti masu i konstrukciju krila, položaj šarki, dubinu stuba, geometriju nosača, izloženost vetru, mehaničke graničnike i očekivani broj ciklusa. Puna ispuna krila može znatno povećati opterećenje vetrom.

Dracom radi proveru kompatibilnosti, isporuku, montažu, programiranje bezbednosnih elemenata i servis automatike za krilne kapije u Beogradu i širom Srbije po dogovoru. Pošaljite fotografije kapije i stubova, dimenzije krila i podatke o dnevnom broju otvaranja za konkretnu procenu.

Važna ograničenja

Cena, dostupnost i sadržaj kompleta nisu potvrđeni u dostupnom javnom izvoru i proveravaju se u konkretnoj ponudi. IP44 ne zamenjuje pravilnu montažu, zaštitu priključaka i odvodnju. Radove na napajanju, centrali i bezbednosnim uređajima treba da obavlja stručno lice.

Tehničke specifikacije za BAME KUDU-L 24V — motor za krilnu kapiju

Proizvođač	BAME
Napajanje motora	24 V DC
Maksimalna potisna sila	180 N
Režim rada	Intenzivan
IP zaštita	IP44
Radna temperatura	−20 °C do +50 °C
Podmazivanje	Mast
Maksimalna dužina krila	1,8 m
Masa kompleta	21 kg
Broj kompleta po paleti	30
Verzija montaže	Univerzalna, bez posebnog levog/desnog modela
Kompatibilnost nosača	Iste dimenzije i nosači kao PUMA/PUMA PLUS, prema proizvođaču
Preporučena centrala	SIRIO 4/24V – DOUBLE
Tip pogona	Elektromehanički klipni linearni motor, ireverzibilan
Maksimalna struja	2,5 A
Maksimalni hod klipa	300 mm

Uputstva i dokumentacija za BAME KUDU-L 24V — motor za krilnu kapiju

Zvanična BAME stranica — KUDU-L 24V

Galerija i video – BAME KUDU-L 24V — motor za krilnu kapiju

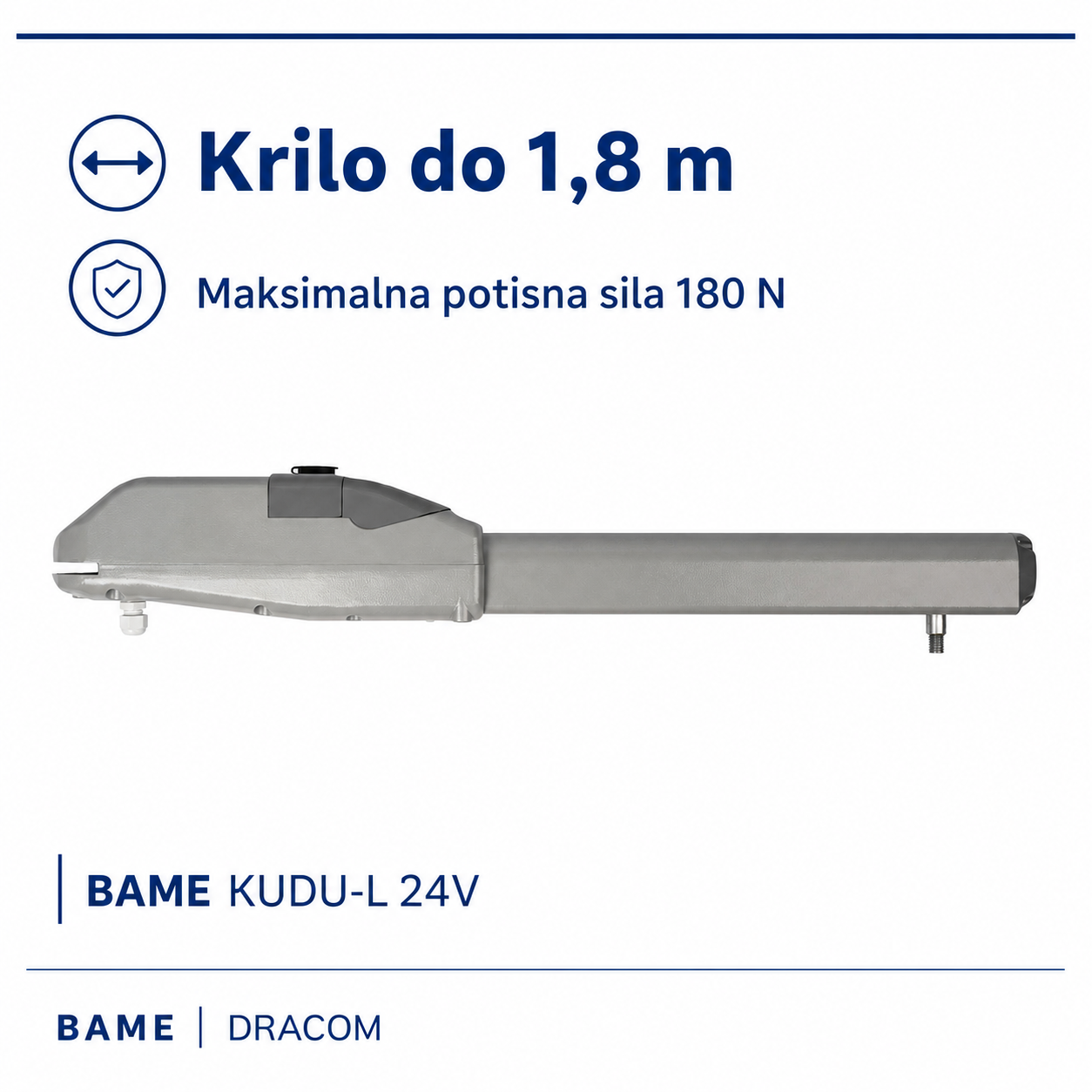

BAME KUDU-L 24V za krilo do 1,8 m — Krilo do 1,8 m i sila 180 N

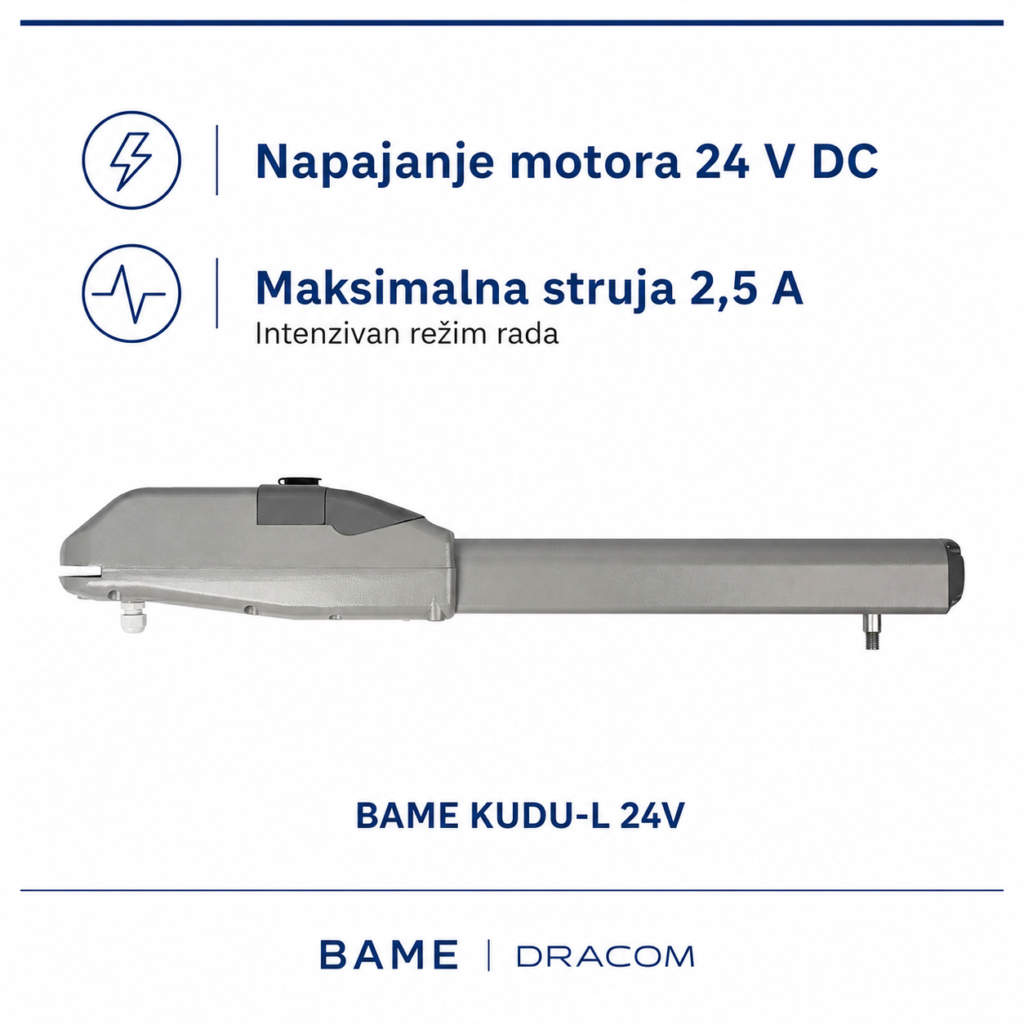

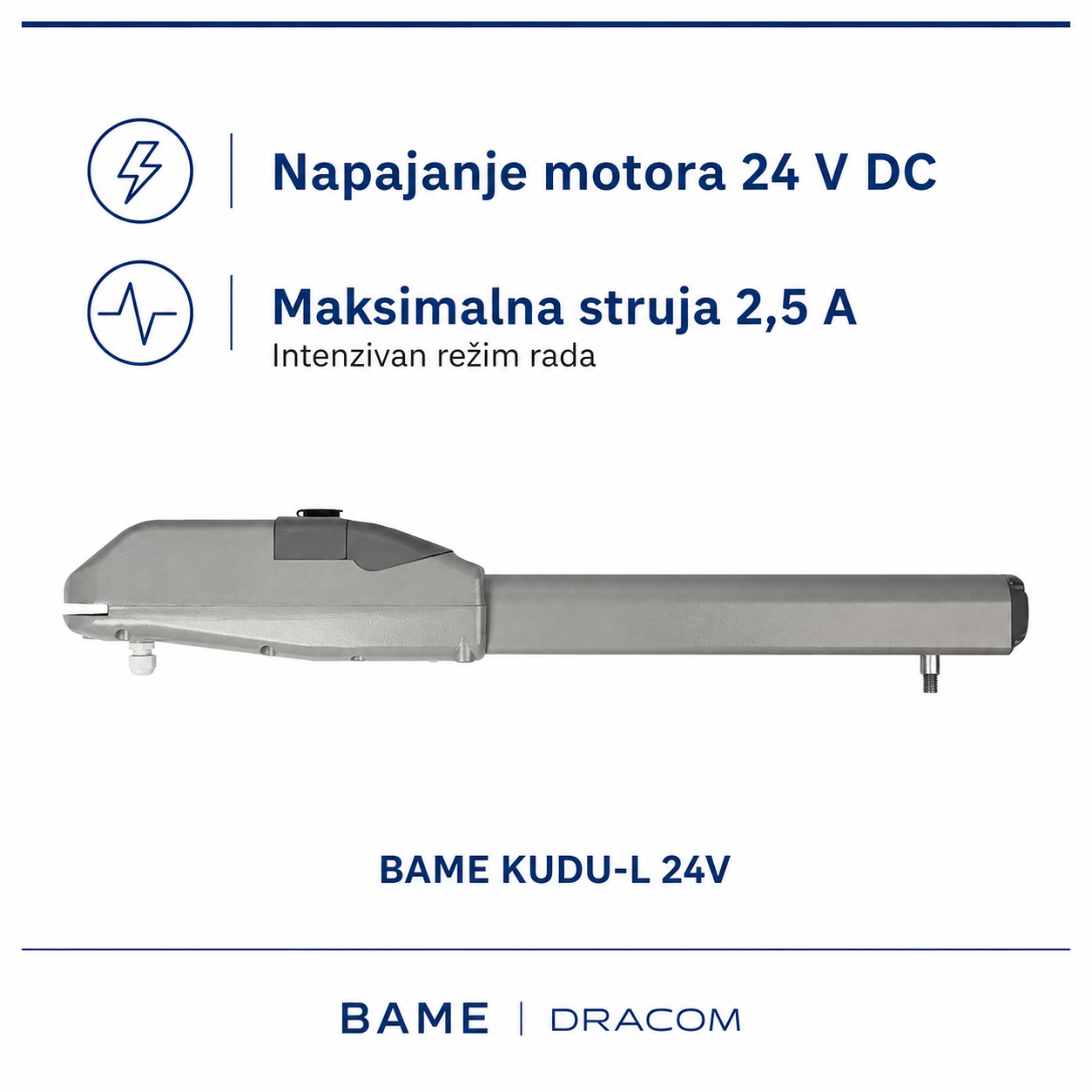

BAME KUDU-L 24V napajanje 24 V DC — Niskonaponski motor za intenzivan rad

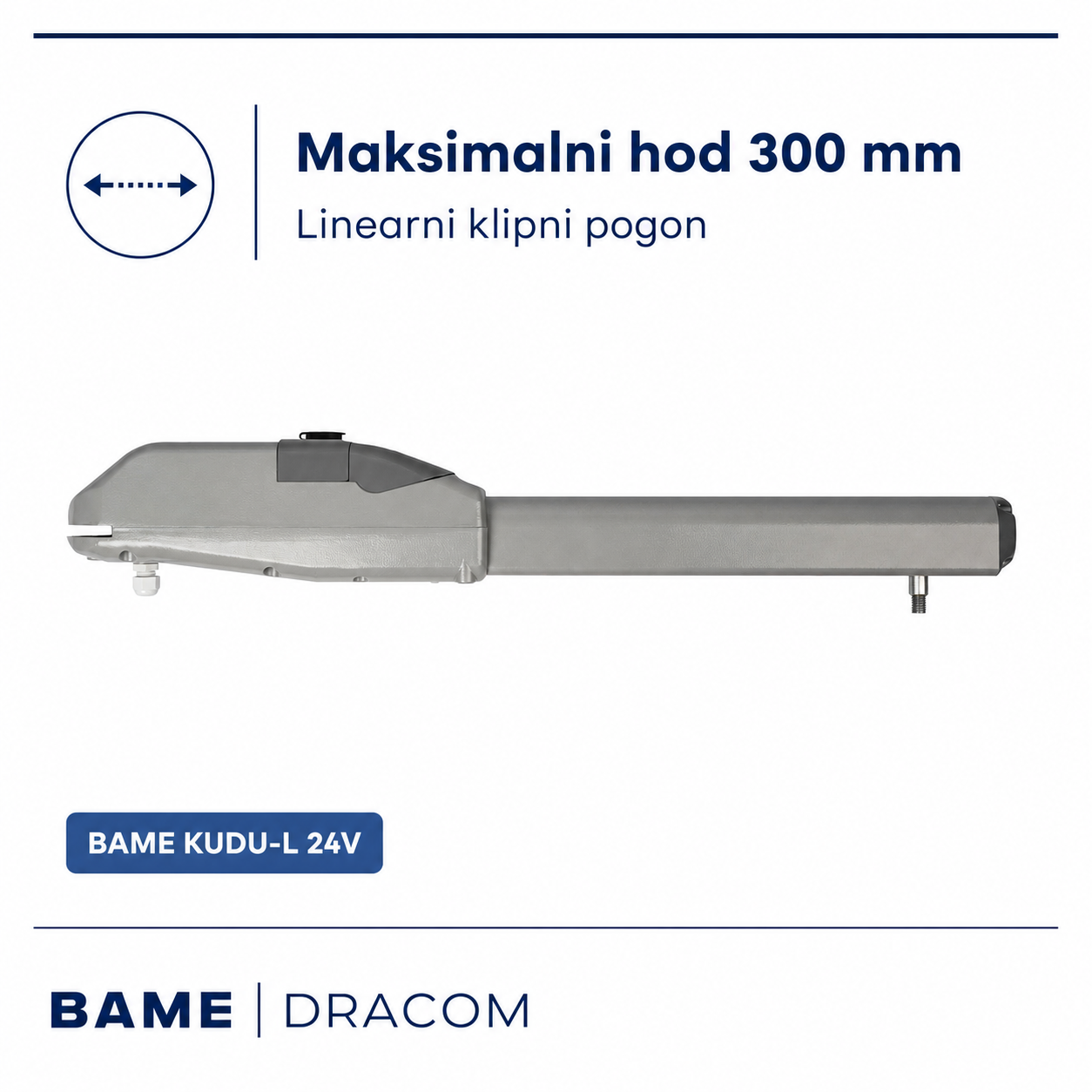

BAME KUDU-L 24V hod 300 mm — Hod klipa 300 mm

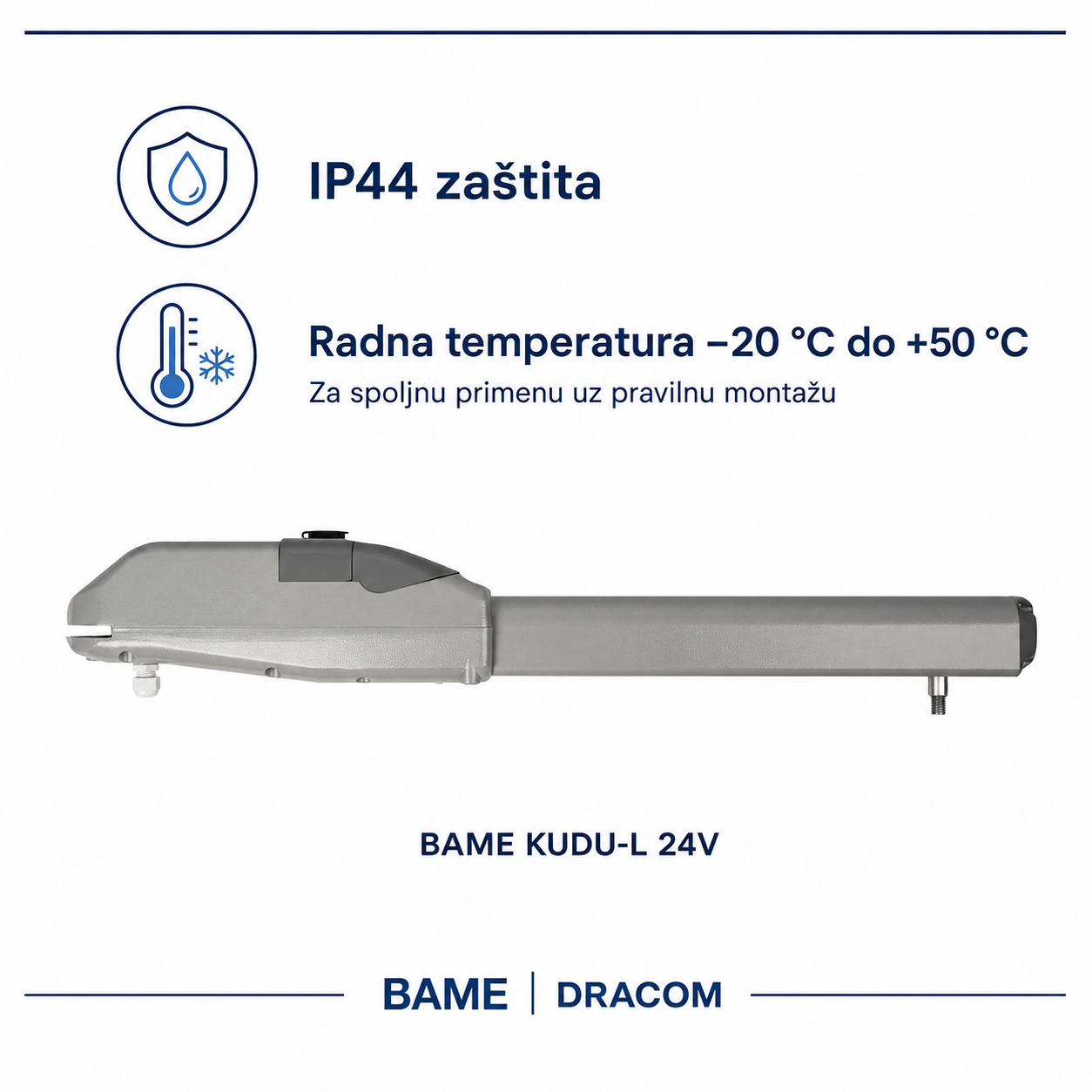

BAME KUDU-L 24V IP44 — IP44, radna temperatura −20 do +50 °C

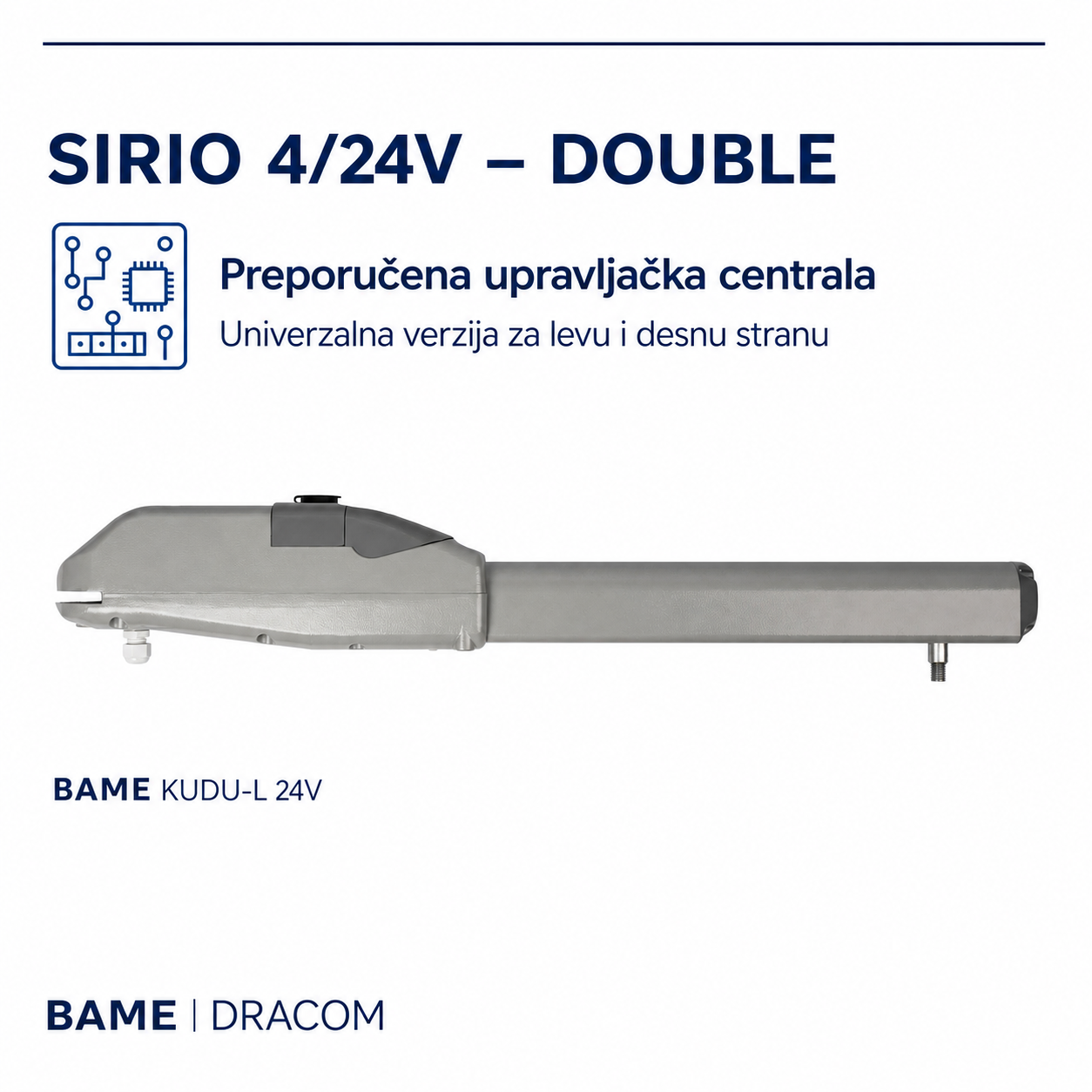

BAME KUDU-L 24V centrala SIRIO 4/24V DOUBLE — Preporučena centrala SIRIO 4/24V – DOUBLE

Zvanični Delma video srodne KUDU-S 230V varijante — nije KUDU-L 24V

Opšta montaža linearnog motora — nije BAME fabrički video

Najčešća pitanja za BAME KUDU-L 24V — motor za krilnu kapiju

Za koju kapiju je namenjen BAME KUDU-L 24V?

Za kondominijumsku i intenzivnu upotrebu na krilnoj kapiji sa krilom do 1,8 m, uz obaveznu proveru mase, geometrije šarki, stuba i opterećenja vetrom.

Koje je napajanje motora?

Zvanična stranica navodi 24 V DC.

Kolika je maksimalna struja?

Zvanično je navedeno 2,5 A.

Kolika je maksimalna potisna sila?

Zvanično je navedeno 180 N.

Koliki je hod klipa?

Maksimalni hod je 300 mm.

Koja centrala se preporučuje?

Proizvođač za ovaj model navodi SIRIO 4/24V – DOUBLE.

Da li je motor namenjen intenzivnoj upotrebi?

Da. Zvanična tehnička tabela navodi intenzivan režim rada.

Da li postoji leva i desna verzija?

Ne. Proizvođač navodi jednu univerzalnu verziju za obe strane.

Može li da zameni PUMA ili PUMA PLUS?

Proizvođač navodi iste dimenzije i nosače, ali pre zamene treba proveriti hod, geometriju, električne priključke i stanje postojećih nosača.

Da li IP44 znači da motor može biti izložen vodi bez ograničenja?

Ne. IP44 ne zamenjuje pravilnu montažu, zaptivanje priključaka i odvodnju; motor se ne sme izlagati potapanju ili mlazu pod pritiskom.

Kako se kapija otvara kada nema struje?

Motor ima sistem ručne deblokade kojem se pristupa kroz gornji poklopac sa bravicom. Postupak mora pratiti uputstvo i bezbednosne mere instalatera.

Da li je 1,8 m jedini kriterijum za izbor?

Ne. Bitni su masa, površina i ispuna krila, vetar, položaj šarki, dimenzije stuba, broj ciklusa i mehanička ispravnost kapije.

Da li su cena i sadržaj kompleta poznati?

Nisu potvrđeni u dostupnom javnom zvaničnom izvoru. Dracom ih proverava u konkretnoj ponudi.

Da li Dracom radi montažu i servis?

Da. Dracom radi procenu, montažu i servis automatike u Beogradu i širom Srbije po dogovoru.

Šta treba poslati za proveru kompatibilnosti?

Fotografije kapije i stubova, dužinu i približnu masu svakog krila, mere položaja šarki, širinu stuba, smer otvaranja i procenjeni broj dnevnih ciklusa.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za BAME KUDU-L 24V — motor za krilnu kapiju

Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
