BAME KUDU 24V — motor za krilnu kapiju
Cena na upit
BAME KUDU 24V je samokočivi linearni motor za krilne kapije do 3,5 m i intenzivnu upotrebu. 24 V DC, hod 300 mm, sila 220 N, IP44 i centrala SIRIO 4/24V DOUBLE.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
BAME KUDU 24V — motor za krilnu kapiju – opis proizvoda

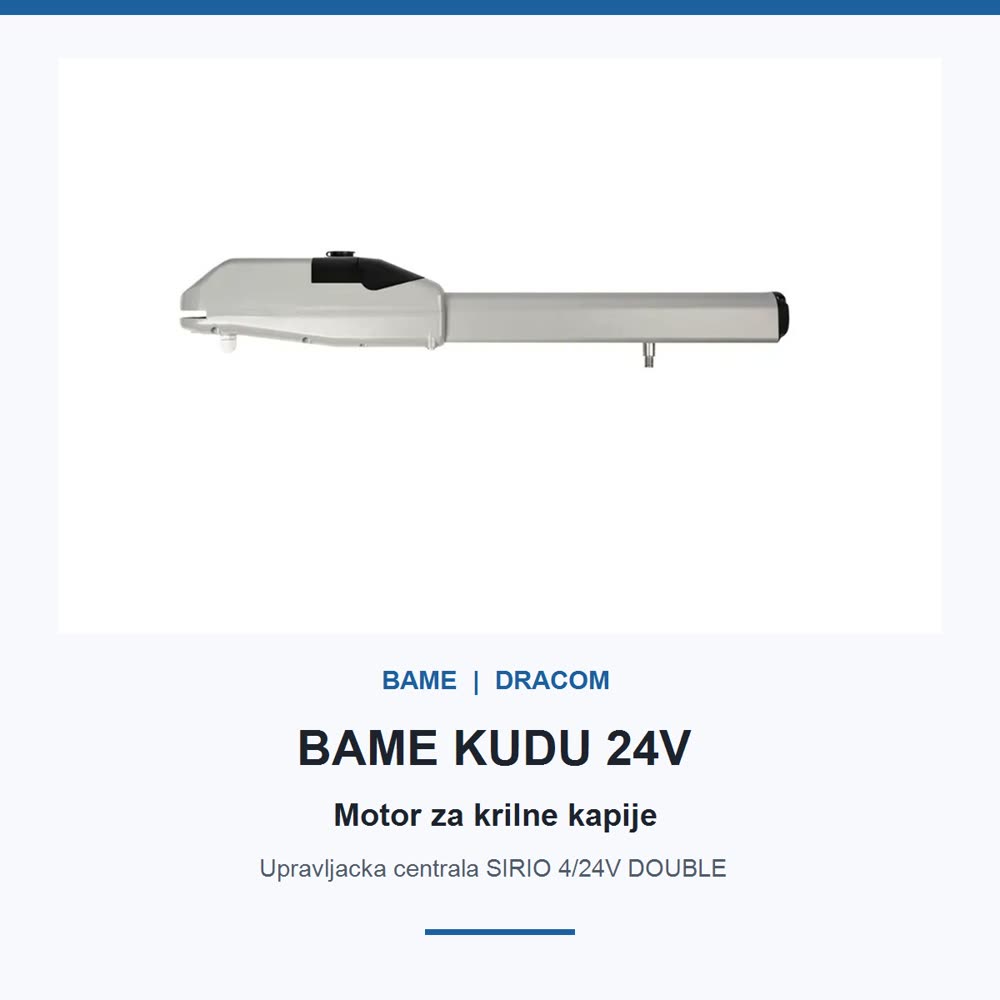

BAME KUDU 24V — linearni motor za krilne kapije
BAME KUDU 24V je elektromehanički samokočivi linearni pogon za krilne kapije sa intenzivnim radnim ciklusom. Namenjen je kondominijumskim i učestalije korišćenim ulazima, a jedinstvena izvedba odgovara i levom i desnom krilu.
Glavne prednosti

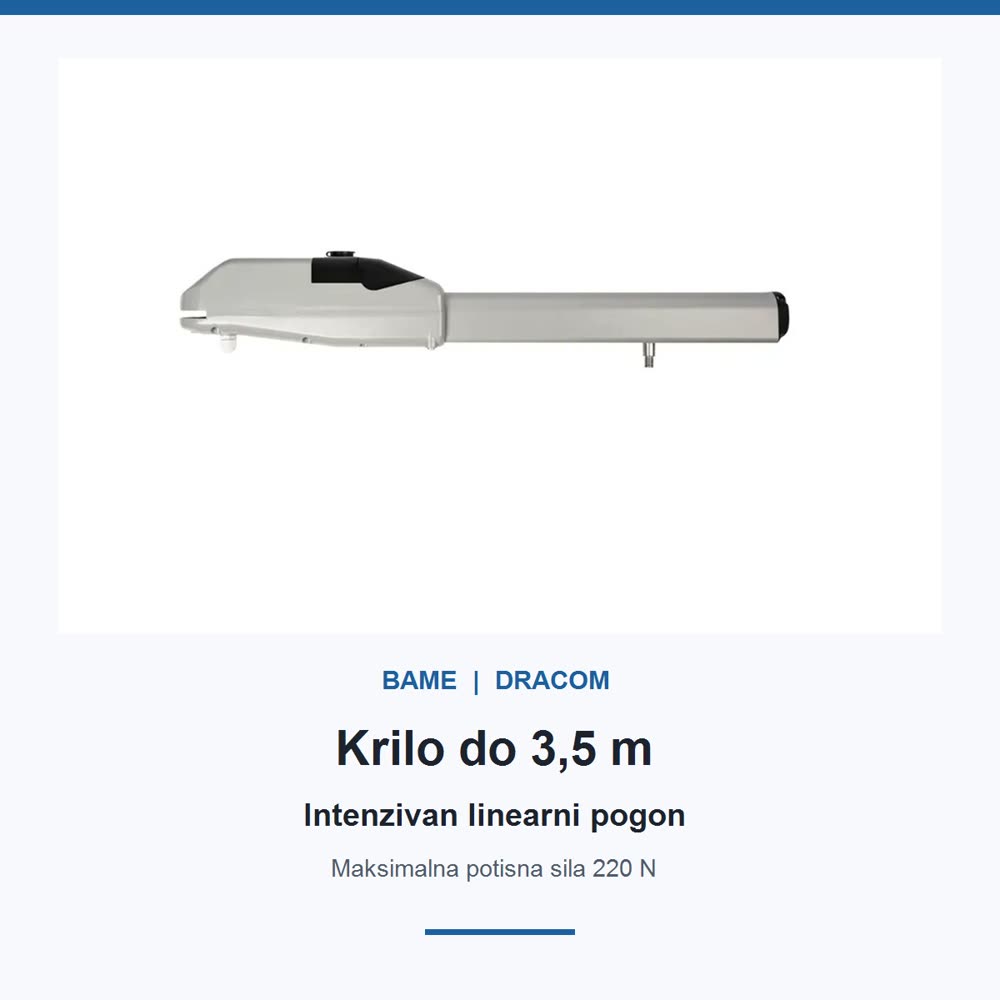

- Za krilo do 3,5 m i maksimalnu potisnu silu 220 N.

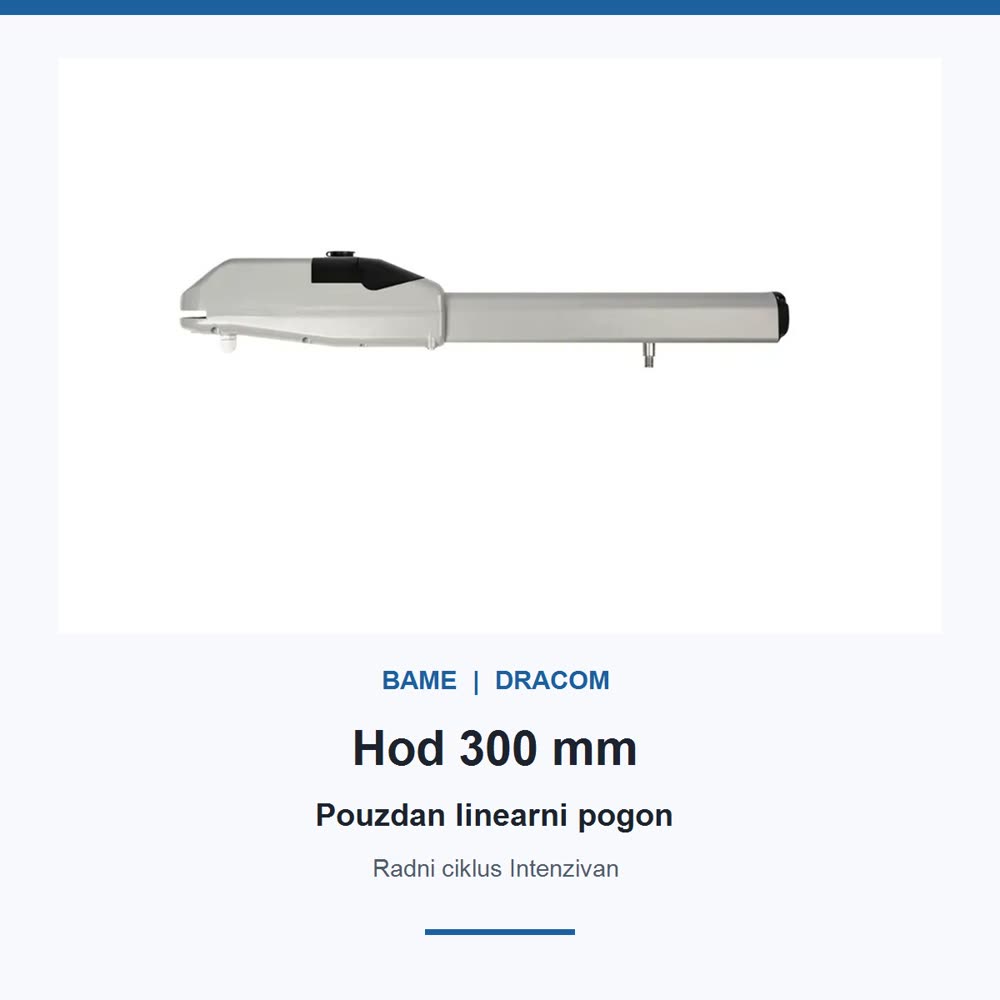

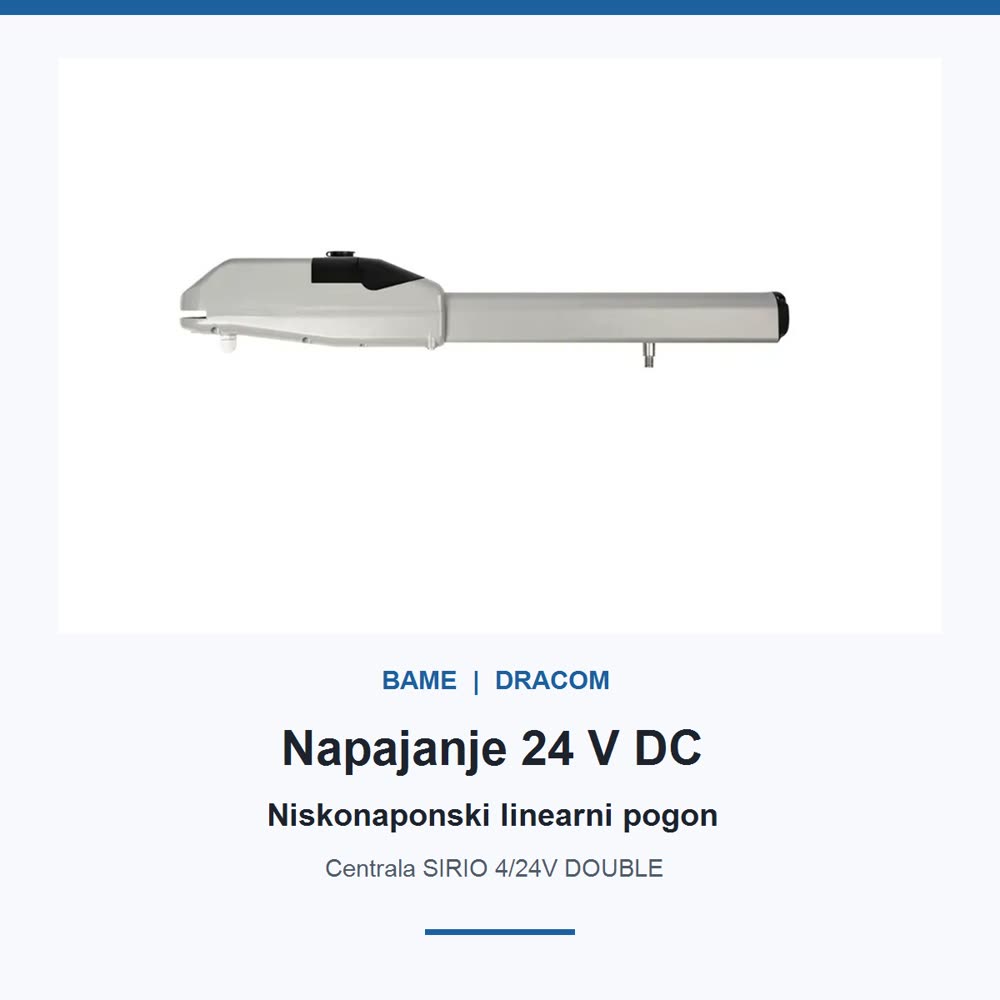

- Hod 300 mm i napajanje 24 V DC.
- Intenzivan radni ciklus za učestaliju upotrebu.

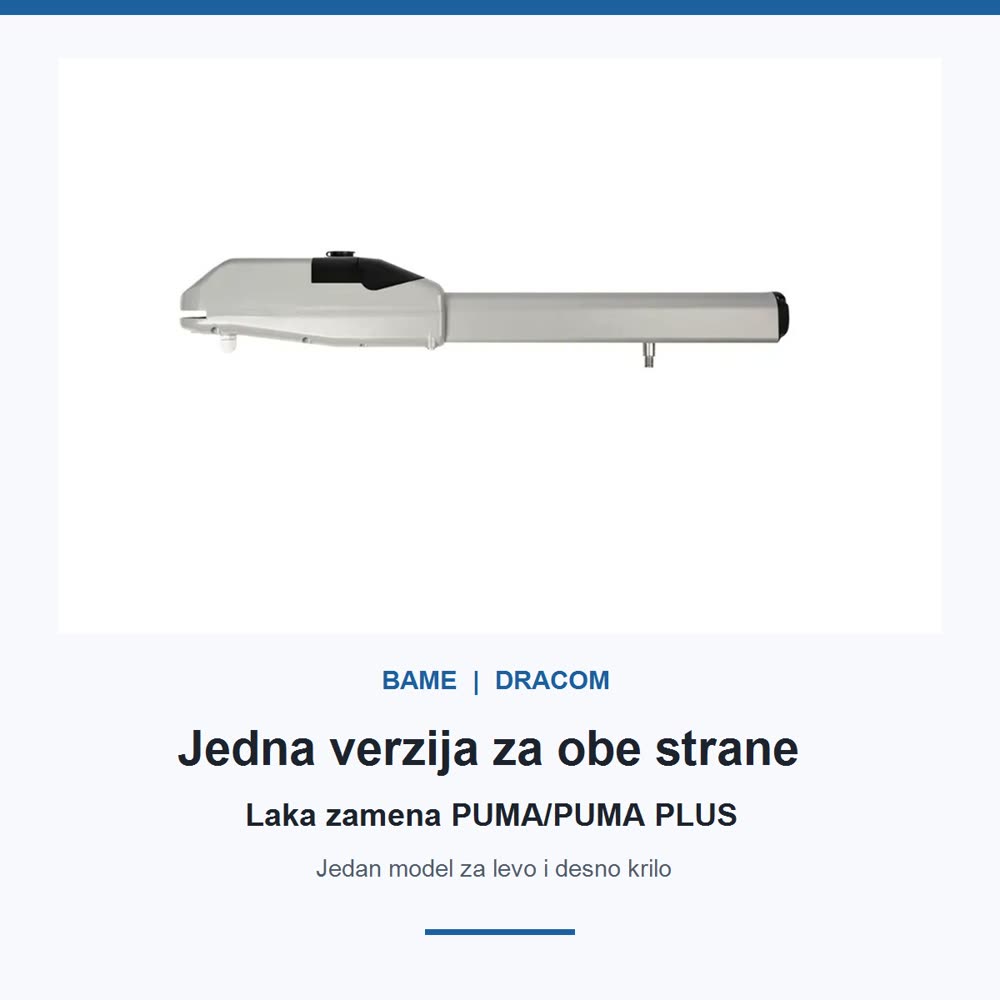

- Iste dimenzije i nosači kao PUMA/PUMA PLUS za bržu zamenu postojećeg pogona.
- Jedna verzija bez posebnog levog i desnog modela.
Tehnički podaci
| Napajanje motora | 24 V DC |
|---|---|
| Maksimalna struja | 2,5 A |
| Maksimalna potisna sila | 220 N |
| Maksimalni hod | 300 mm |
| Maksimalna dužina krila | 3,5 m |
| Radni ciklus | Intenzivan |

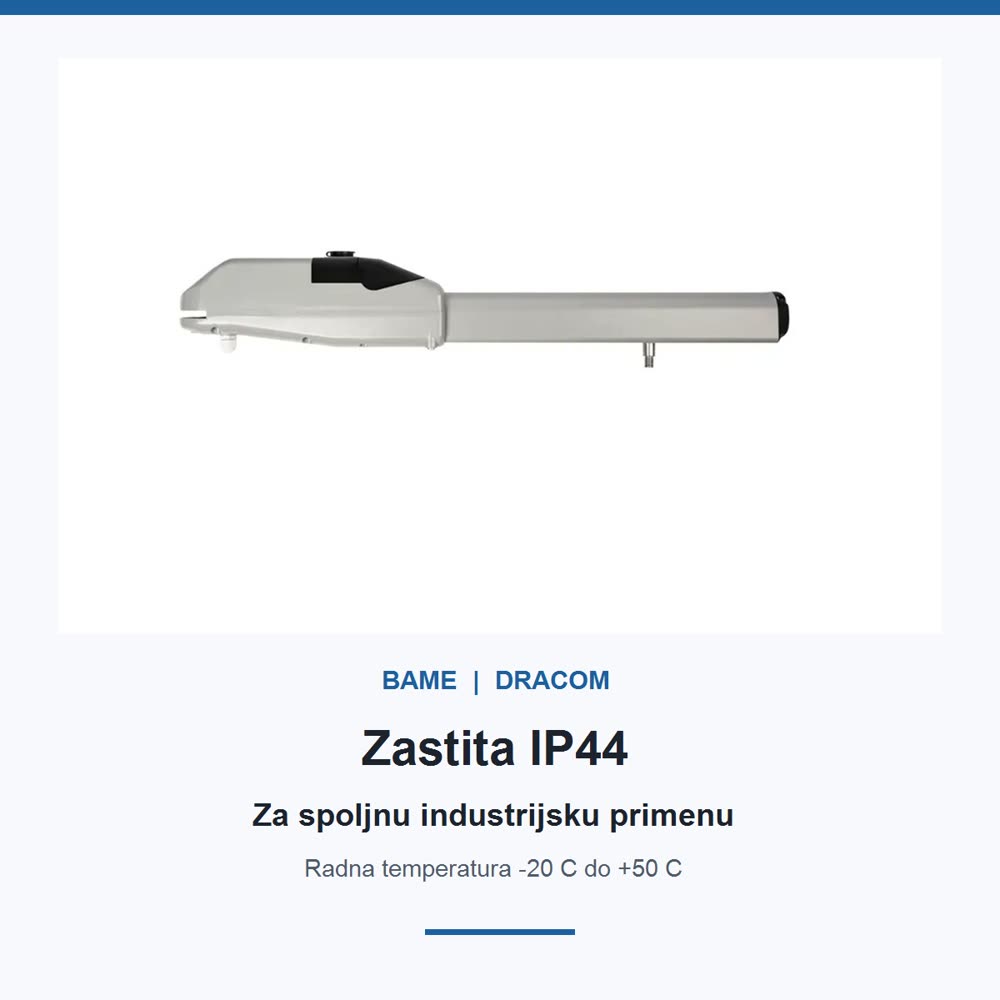

| Stepen zaštite | IP44 |
| Radna temperatura | −20 °C do +50 °C |
| Upravljačka centrala | SIRIO 4/24V DOUBLE |
| Masa kompleta | 23 kg |
Konstrukcija i servis
Dva livena aluminijumska kućišta sadrže elektromotor, pužni prenos, sistem deblokade i konusni prenos od sinterovanog čelika. Gornji poklopac sa bravicom omogućava pristup ručnom otključavanju. Prednji poklopac sadrži električne priključke i priključke mikroprekidača kada su krajnji prekidači ugrađeni.
Izbor i montaža
Pre poručivanja treba proveriti dužinu i masu krila, položaj šarki, geometriju nosača, smer otvaranja, vetar i broj ciklusa. Maksimalnih 3,5 m nije dovoljan podatak sam za sebe; izbor potvrđuje instalater prema konkretnoj kapiji.
Dijagnostika i održavanje
- Motor ne reaguje: proveriti napajanje centrale, osigurače, komandu i fotoćelije.
- Krilo zastaje: proveriti šarke, mehaničke prepreke, nosače i podešavanje sile.
- Ručno otključavanje ne radi: ne primenjivati silu; proveriti bravicu i mehanizam deblokade.
- Neuobičajena buka ili zagrevanje: zaustaviti automatiku i zakazati servis.
Dracom obezbeđuje procenu, montažu, puštanje u rad i servis. Cena i dostupnost potvrđuju se ponudom.
Tehničke specifikacije za BAME KUDU 24V — motor za krilnu kapiju
| Napajanje | 24 V DC |
|---|---|
| Maksimalna dužina krila | 3,5 m |
| Maksimalna potisna sila | 220 N |
| Radni ciklus | Intenzivan |
| Stepen zaštite | IP44 |
| Radna temperatura | −20 °C do +50 °C |
| Upravljačka centrala | SIRIO 4/24V DOUBLE |
Uputstva i dokumentacija za BAME KUDU 24V — motor za krilnu kapiju
Galerija i video – BAME KUDU 24V — motor za krilnu kapiju
Najčešća pitanja za BAME KUDU 24V — motor za krilnu kapiju
Za kakvu kapiju je namenjen BAME KUDU 24V?
Za krilne kapije na kondominijumskim i učestalije korišćenim ulazima.
Kolika je maksimalna dužina jednog krila?
Zvanična BAME specifikacija navodi maksimalno 3,5 m po krilu. Konačan izbor zavisi i od mase, geometrije i vetra.
Koje je napajanje motora?
Motor radi na 24 V DC.
Kolika je maksimalna potisna sila?
Zvanično navedena maksimalna potisna sila je 220 N.
Koliki je hod klipa?
Maksimalni hod je 300 mm.
Koja upravljačka centrala je predviđena?
BAME navodi SIRIO 4/24V DOUBLE.
Da li je model za intenzivnu upotrebu?
Da. Zvanična tabela navodi intenzivan radni ciklus.
Koliki je stepen zaštite?
Zvanična specifikacija navodi IP44.
U kom temperaturnom opsegu radi?
Proizvođač navodi −20 °C do +50 °C.
Da li postoje poseban levi i desni motor?
Ne. KUDU se izrađuje u jednoj verziji za obe strane.
Može li da zameni PUMA/PUMA PLUS?
Proizvođač navodi iste dimenzije i montažne nosače, što olakšava zamenu. Stanje postojećih nosača i geometriju ipak treba proveriti na licu mesta.
Kako se ručno otključava?
Preko gornjeg poklopca sa bravicom pristupa se dugmetu za deblokadu motora.
Da li su krajnji prekidači ugrađeni?
Zvanični opis navodi priključke mikroprekidača ako je motor opremljen krajnjim prekidačima; tačna konfiguracija kompleta mora se potvrditi pre poručivanja.
Šta treba proveriti pre poručivanja?
Dužinu i masu krila, položaj šarki, geometriju nosača, smer otvaranja, vetar i broj ciklusa dnevno.
Problemi i rešenja za BAME KUDU 24V — motor za krilnu kapiju
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
