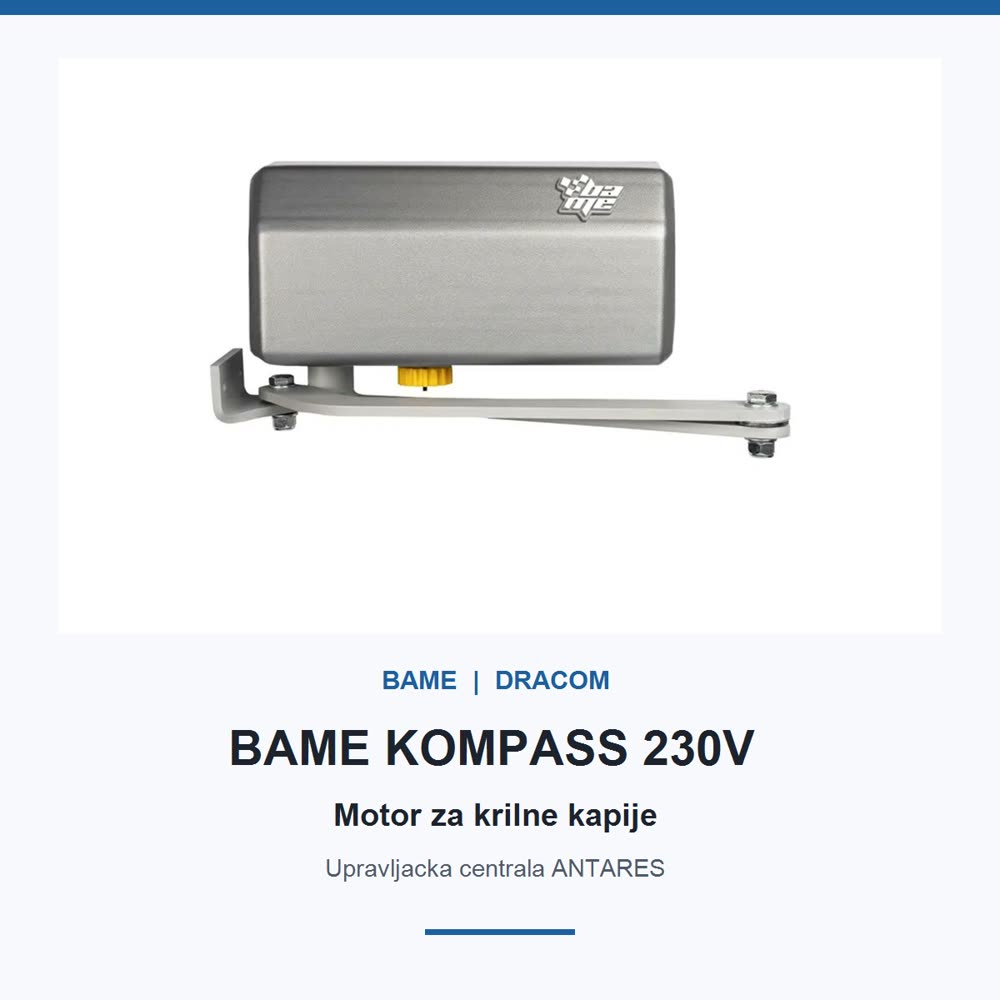

BAME KOMPASS 230V — motor za krilnu kapiju
Cena na upit
BAME KOMPASS 230V je samokočivi elektromehanički motor sa zglobnom ručicom za rezidencijalne krilne kapije do 3,5 m. Napajanje 230 V, sila 350 N, IP55 i centrala ANTARES.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
BAME KOMPASS 230V — motor za krilnu kapiju – opis proizvoda
BAME KOMPASS 230V — zglobni motor za krilne kapije
BAME KOMPASS 230V je elektromehanički samokočivi pogon za rezidencijalne krilne kapije. Zglobna ručica je posebno praktična kada kapija ima široke ili masivne stubove, gde linearni motor nema odgovarajuću geometriju ugradnje.
Glavne prednosti
- Za krilo do 3,5 m — tačan limit potvrđen na zvaničnoj BAME stranici.
- Univerzalna zglobna ručica — prilagođava se levom i desnom krilu.

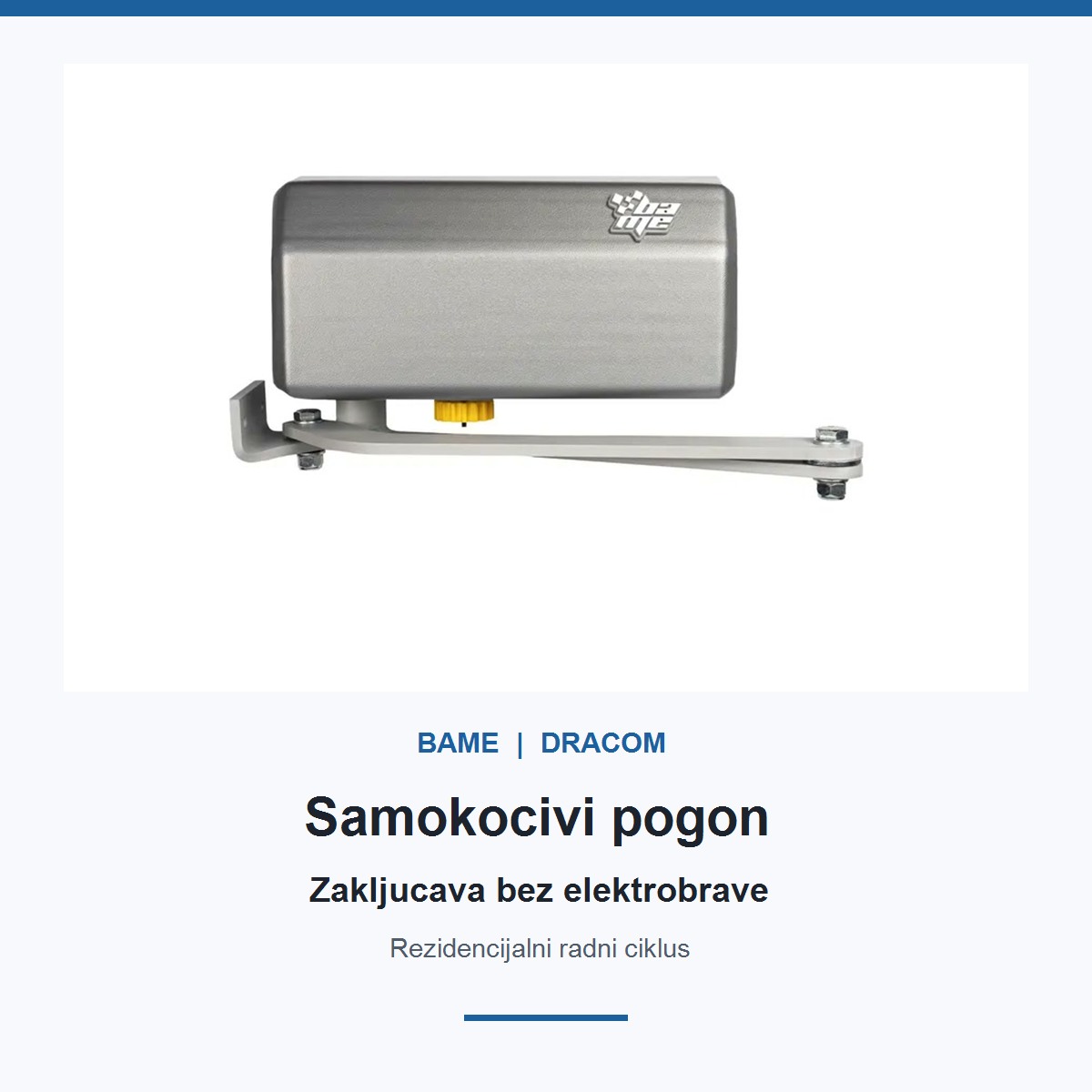

- Samokočivi pogon — zadržava krilo zaključano bez elektrobrave u standardnoj pravilno izvedenoj instalaciji.
- Aluminijumsko kućište i izdržljiv plastični poklopac za spoljnu ugradnju.
- Spoljno hitno otključavanje može se dodati pomoću zidnog selektora.
Tehnički podaci

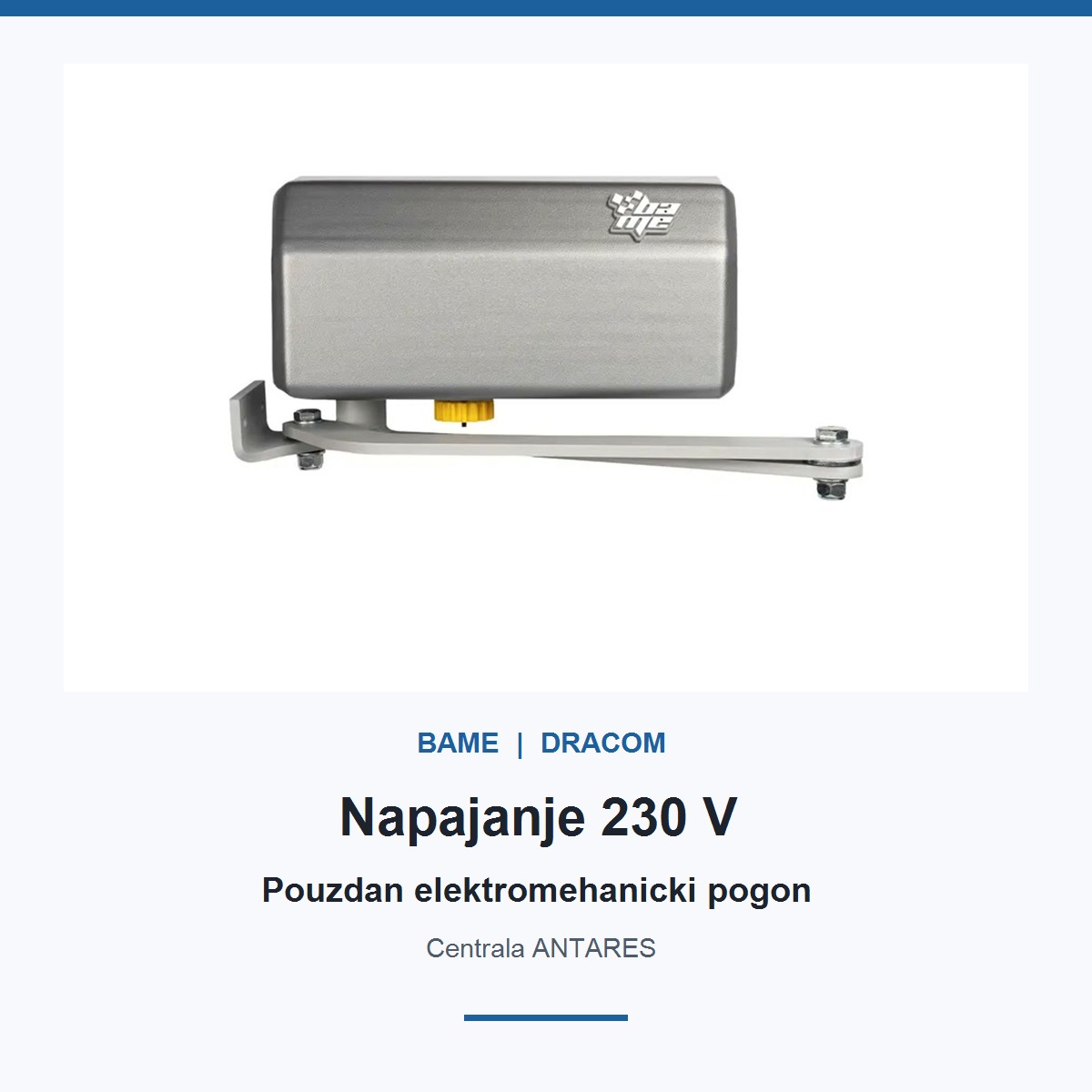

| Napajanje motora | 230 V AC, 50/60 Hz |
|---|---|
| Maksimalna struja | 1,15 A |
| Maksimalna potisna sila | 350 N |

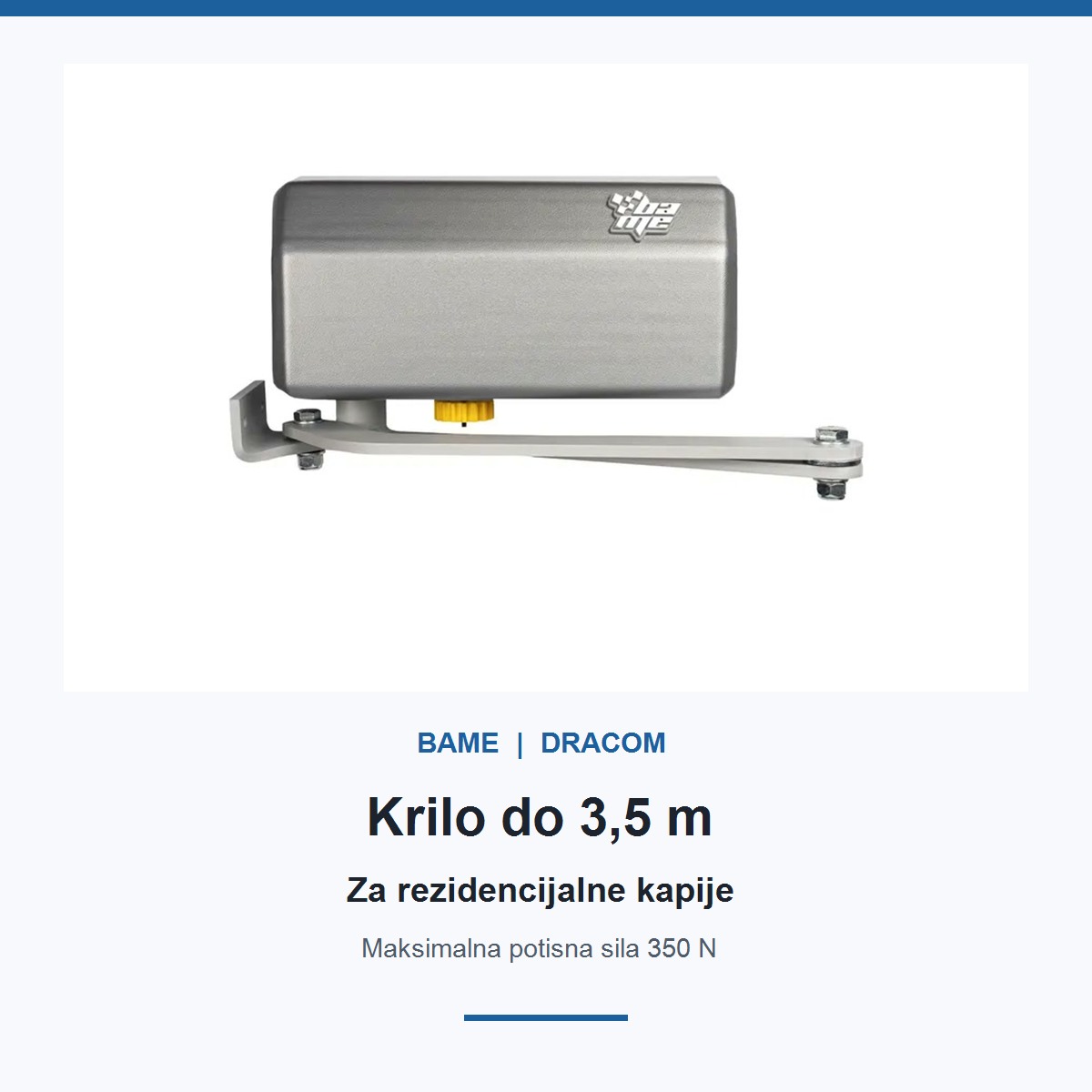

| Maksimalna dužina krila | 3,5 m |
| Radni ciklus | Rezidencijalni |
| Stepen zaštite | IP55 |
| Radna temperatura | −20 °C do +50 °C |
| Podmazivanje | Mast |
| Upravljačka centrala | ANTARES |
| Masa kompleta | 34 kg |
Izbor i montaža
Pre poručivanja treba proveriti dužinu i masu krila, širinu stuba, položaj šarki, smer otvaranja i učestalost korišćenja. Deklarisanih 3,5 m je maksimalna dužina krila; konačan izbor mora potvrditi instalater prema geometriji i opterećenju konkretne kapije.
Servis i podrška
Dracom obezbeđuje stručnu procenu, montažu, puštanje u rad i servis automatike za kapije. Za preciznu ponudu pošaljite fotografije kapije, mere krila i stubova, lokaciju šarki i procenjen broj otvaranja dnevno.
Dijagnostika i održavanje
- Motor ne reaguje: proveriti mrežno napajanje, zaštitne elemente, komandu i stanje fotoćelija. Rad na 230 V sme da obavlja kvalifikovani serviser.
- Krilo se kreće neujednačeno: proveriti šarke, geometriju zglobne ručice, mehaničke prepreke i podešavanja centrale ANTARES.
- Kapija se ne zaključava: proveriti da li je mehanizam ručnog otključavanja potpuno vraćen u radni položaj i da li krilo naleže bez mehaničkog naprezanja.
- Neuobičajena buka ili zagrevanje: zaustaviti automatiku i zakazati servis; ne nastavljati rad dok se ne utvrdi uzrok.
Izvori podataka: zvanična BAME stranica KOMPASS 230V i zvanični BAME katalog 2022 IT/ES. Cena i raspoloživost se potvrđuju ponudom.
Tehničke specifikacije za BAME KOMPASS 230V — motor za krilnu kapiju
| Napajanje | 230 V AC, 50/60 Hz |
|---|---|
| Maksimalna dužina krila | 3,5 m |
| Maksimalna potisna sila | 350 N |
| Radni ciklus | Rezidencijalni |
| Stepen zaštite | IP55 |
| Radna temperatura | −20 °C do +50 °C |
| Upravljačka centrala | ANTARES |
Uputstva i dokumentacija za BAME KOMPASS 230V — motor za krilnu kapiju
Galerija i video – BAME KOMPASS 230V — motor za krilnu kapiju
Najčešća pitanja za BAME KOMPASS 230V — motor za krilnu kapiju
Za kakvu kapiju je namenjen BAME KOMPASS 230V?
Za rezidencijalne jednokrilne ili dvokrilne kapije, posebno kada široki ili masivni stubovi otežavaju ugradnju linearnog motora.
Kolika je maksimalna dužina jednog krila?
Zvanična BAME specifikacija navodi maksimalno 3,5 m po krilu. Konačan izbor zavisi i od mase, geometrije, vetra i učestalosti korišćenja.
Koje je napajanje motora?
Motor radi na 230 V AC, 50/60 Hz.
Kolika je maksimalna potisna sila?
Zvanično navedena maksimalna potisna sila je 350 N.
Koja upravljačka centrala je predviđena?
Zvanična BAME stranica za KOMPASS 230V navodi centralu ANTARES.
Da li je potrebna elektrobrava?
Pogon je samokočivi i proizvođač navodi zaključavanje krila bez elektrobrave. Instalater ipak mora proceniti konkretnu kapiju i zahteve bezbednosti.
Može li kapija ručno da se otključa kada nema struje?
Da. Motor ima ručno otključavanje, a sistem se može opremiti spoljnim hitnim otključavanjem sa zidnim selektorom.
Da li KOMPASS 230V radi na rezervnu bateriju?
Ne kao standardna 230 V izvedba. Ako je baterijsko napajanje obavezno, treba razmotriti odgovarajući 24 V sistem i potvrditi komplet sa instalaterom.
Koliki je stepen zaštite motora?
Zvanična specifikacija navodi IP55.
U kom temperaturnom opsegu radi?
Proizvođač navodi radnu temperaturu od −20 °C do +50 °C.
Da li se ista ručica koristi za levo i desno krilo?
Da. Univerzalne zglobne ručice prilagođavaju se ugradnji na obe strane.
Šta treba proveriti pre poručivanja?
Potrebni su dužina i masa krila, širina stuba, položaj šarki, smer otvaranja, izloženost vetru i procenjen broj ciklusa dnevno.
Problemi i rešenja za BAME KOMPASS 230V — motor za krilnu kapiju
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
