BAME AVIOR 24 — centrala za klizne kapije, rampe i sekciona vrata

BAME AVIOR 24 — centrala za klizne kapije, rampe i sekciona vrata – opis proizvoda

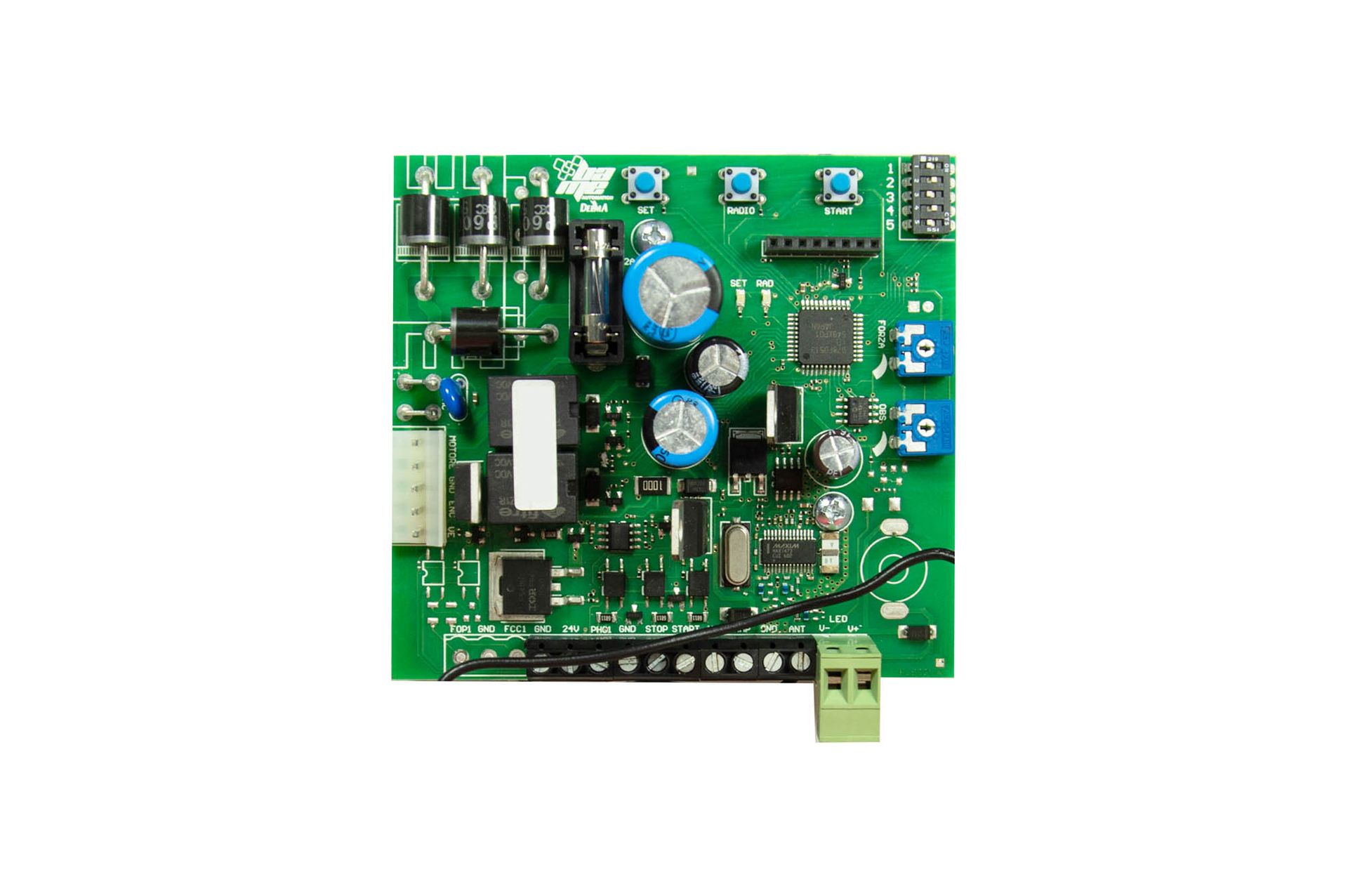

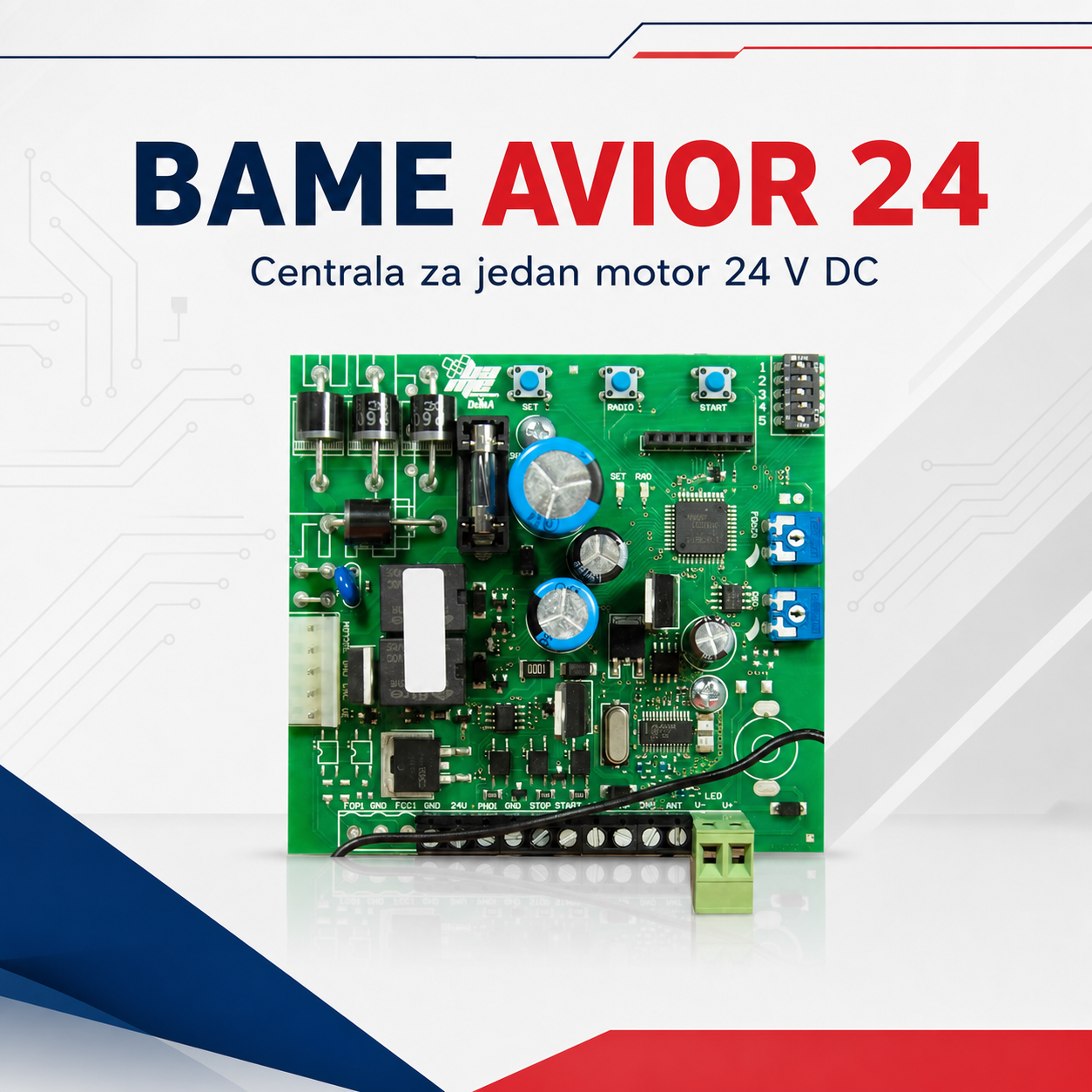

BAME AVIOR 24 je upravljačka centrala za jedan motor od 24 V DC. Proizvođač je namenjuje automatizaciji kliznih kapija, parking rampi i sekcionih vrata, uz napajanje same centrale sa 230 V AC, 50/60 Hz.

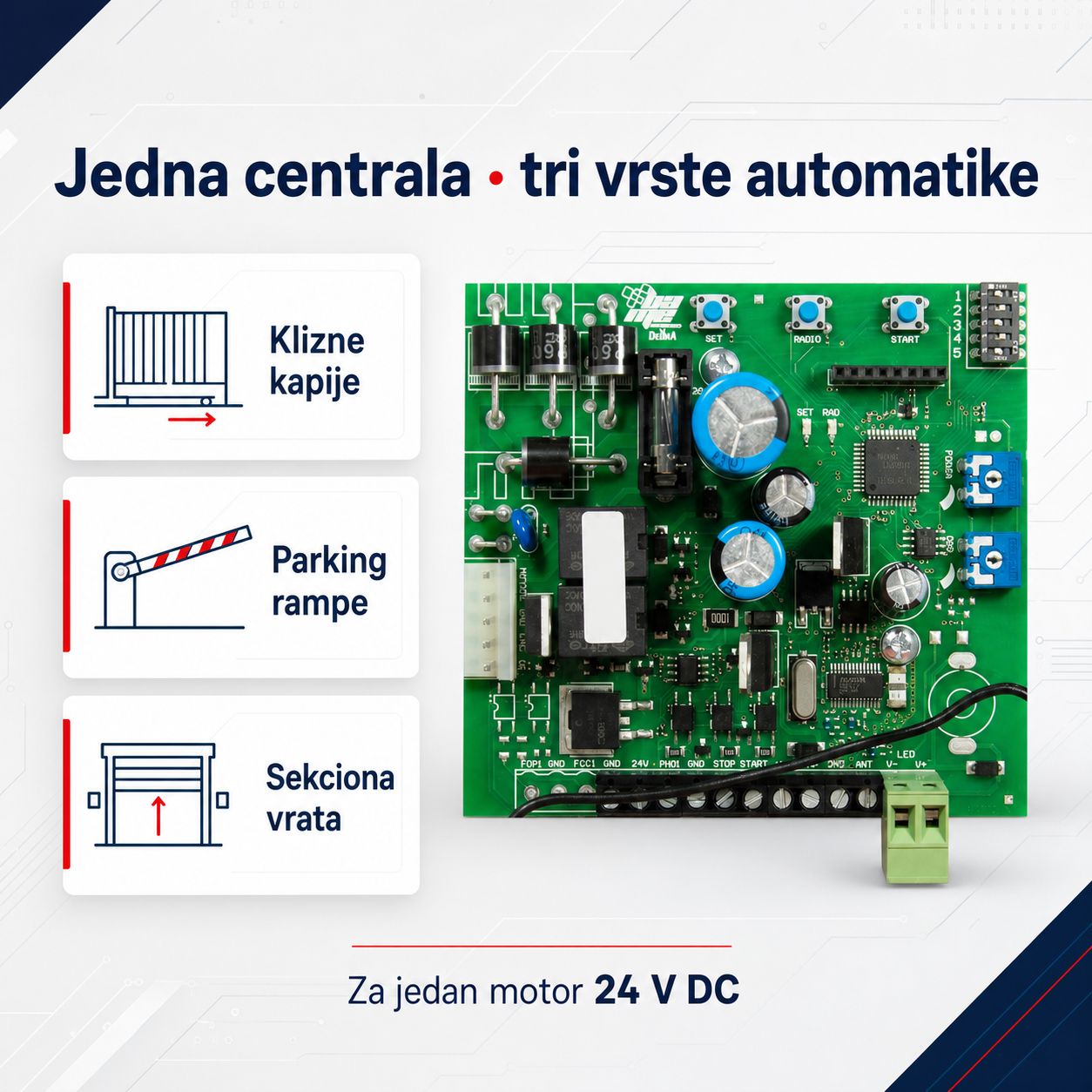

Jedna centrala za tri vrste automatike

AVIOR 24 može da upravlja odgovarajućim jednim 24 V DC motorom klizne kapije, rampe ili sekcionih vrata. Kompatibilnost sa konkretnim pogonom mora se proveriti prema električnim karakteristikama motora, enkoderu ili krajnjim prekidačima i bezbednosnim uređajima sistema.

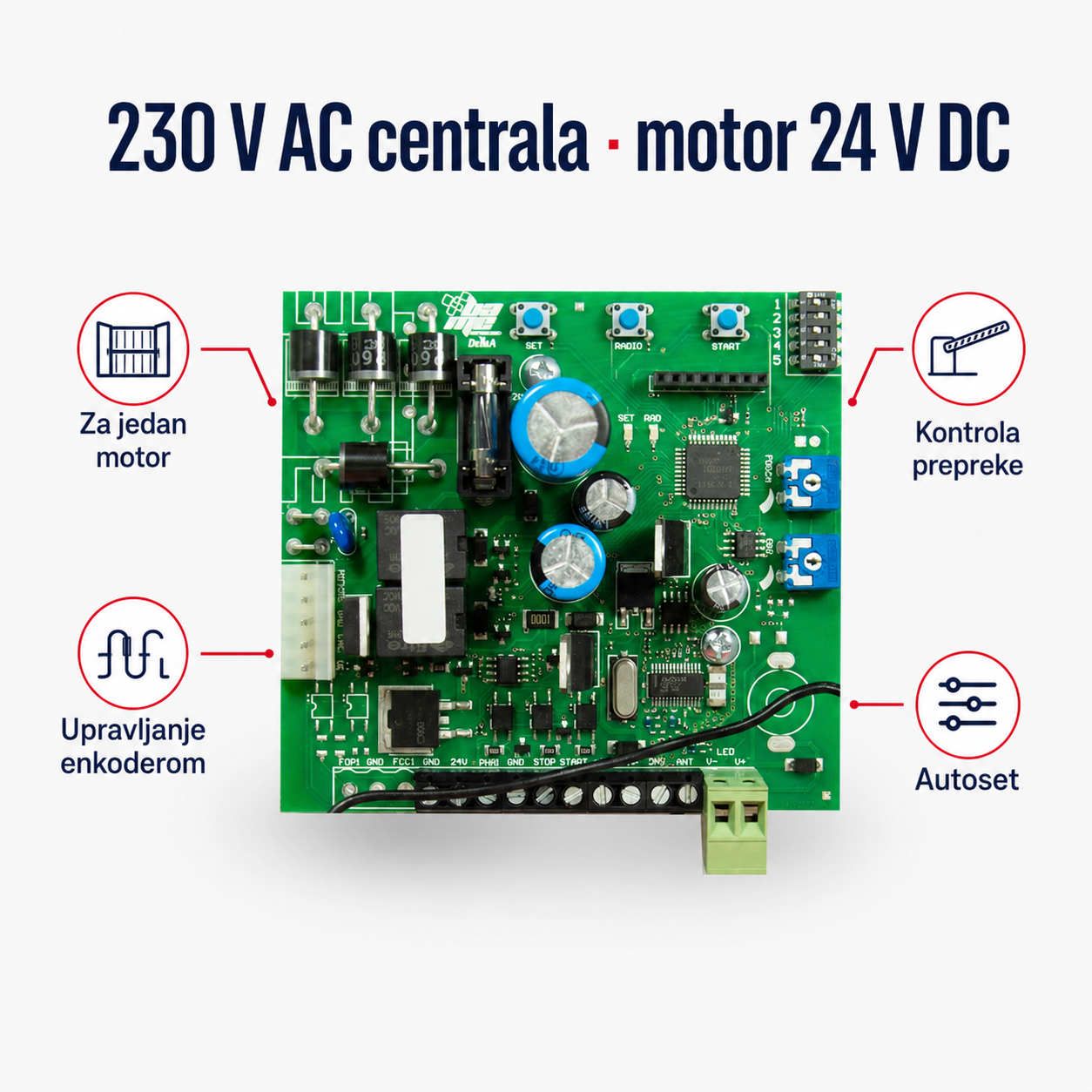

Glavne tehničke karakteristike

• napajanje centrale: 230 V AC, 50/60 Hz;
• napajanje motora: 24 V DC;
• upravljanje jednim motorom;
• upravljanje enkoderom ili krajnjim prekidačima;
• kontrola prepreke i amperometrijska zaštita;

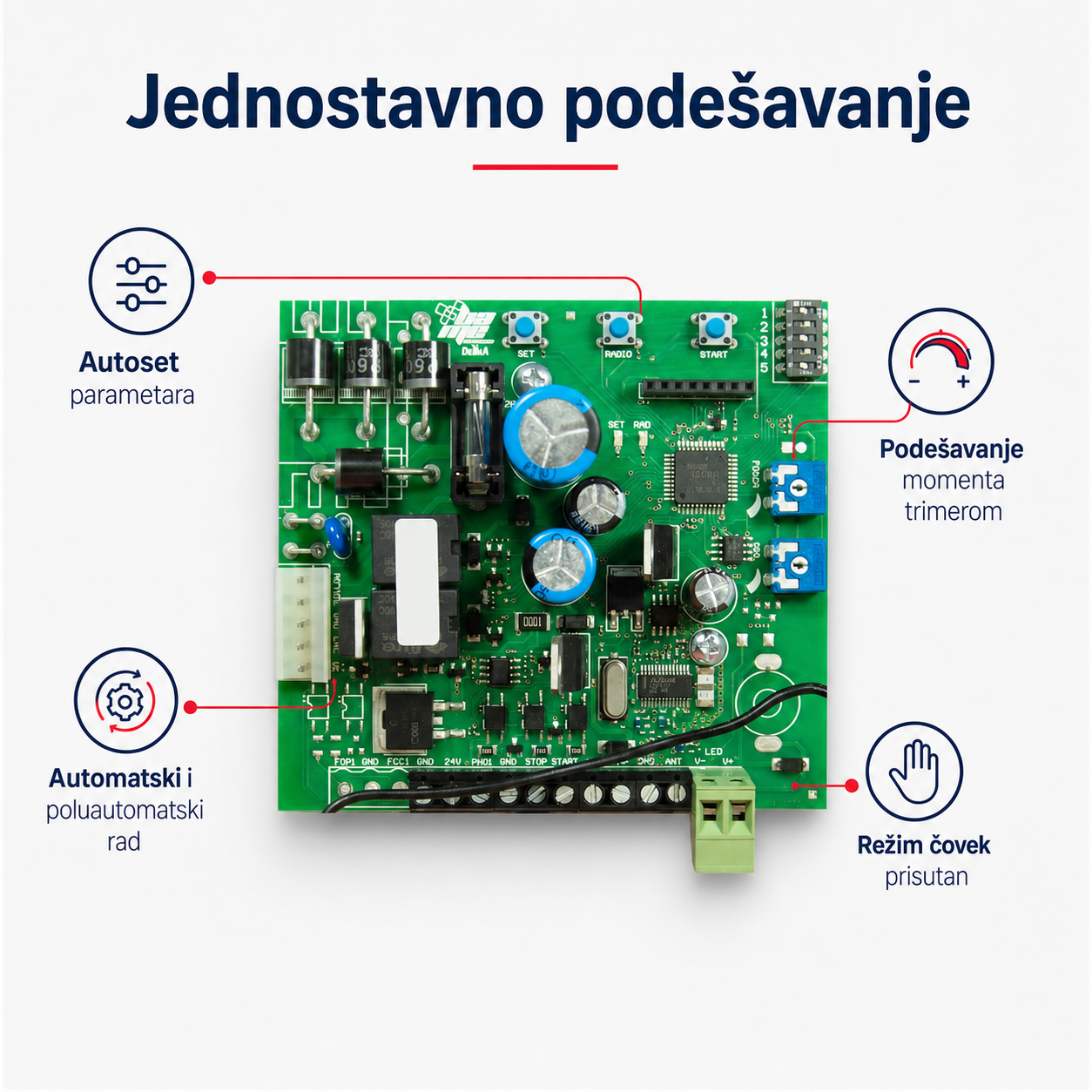

• autoset radnih parametara;
• podesiva usporavanja;
• elektronsko podešavanje obrtnog momenta trimerom;
• bez displeja i bez profesionalnog programiranja preko displeja.

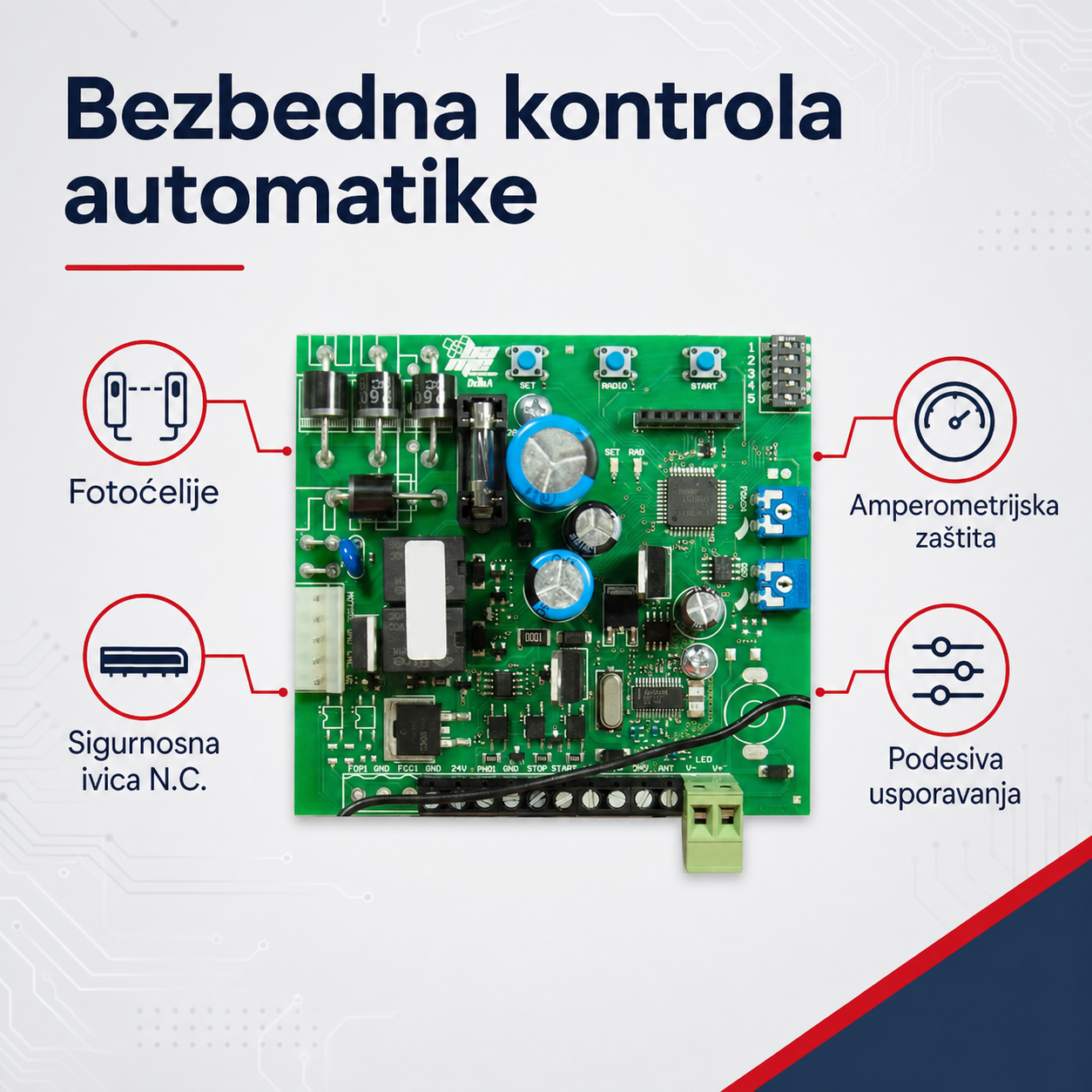

Bezbednosni ulazi

Centrala ima ulaze za fotoćeliju aktivnu pri otvaranju i zatvaranju i fotoćeliju aktivnu samo pri zatvaranju, kao i ulaz za sigurnosnu ivicu sa N.C. kontaktom. Zaštita od prignječenja koristi amperometrijsku detekciju, ali bezbednost sistema zavisi od pravilnog projektovanja, povezivanja i podešavanja svih zaštitnih uređaja.

Načini upravljanja

Podržane su automatska, poluautomatska i logika „čovek prisutan”. Dostupni su pešački ulaz i komanda korak-po-korak. Konfigurabilni izlaz može se koristiti za signalizaciju otvorene kapije ili servisno svetlo, u skladu sa pravilnim povezivanjem.

Problemi i rešenja

Centrala se ne uključuje

Najverovatniji uzrok je prekid mrežnog napajanja, osigurač ili pogrešno povezivanje. Kvalifikovani serviser proverava dovod 230 V AC, zaštitu i priključne stezaljke. Korisnik ne treba da otvara centralu niti meri mrežni napon.

Motor ne pokreće kapiju, rampu ili vrata

Prvo se bezbedno proverava da li je prolaz slobodan i da li su fotoćelije ili sigurnosna ivica aktivirane. Serviser zatim proverava izlaz za motor 24 V DC, enkoder ili krajnje prekidače i evidentirane zaštitne uslove. Bezbednosni ulazi se ne premošćavaju radi privremenog rada.

Autoset ili usporavanje ne daju očekivan rezultat

Potrebno je proveriti mehaničko kretanje, graničnike, enkoder ili krajnje prekidače i sve zaštitne uređaje, pa tek zatim ponoviti model-specifično podešavanje. Tačno javno PDF uputstvo za AVIOR 24 nije pronađeno, zato se redosled programiranja ne nagađa.

Dokumentacija i granice izvora

Tehnički podaci su provereni prema aktuelnoj zvaničnoj BAME stranici za AVIOR 24. Proizvođačev link za tehničke dokumente vodi u zaštićenu zonu, pa Dracom ne objavljuje uputstvo drugog modela kao zamenu.

Montaža, programiranje i servis

AVIOR 24 radi sa mrežnim napajanjem i upravlja bezbednosno kritičnim sistemom. Dracom može da proveri kompatibilnost sa pogonom, poveže fotoćelije i sigurnosnu ivicu, izvrši autoset, podesi moment i usporavanja i testira sistem. Za ponudu pošaljite fotografiju postojeće centrale i motora, model pogona i opis objekta.
