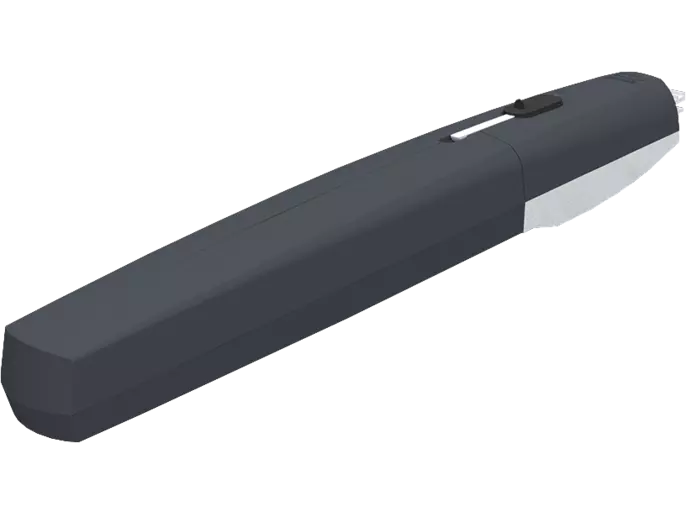

CAME AXI25DGS 24 V motor sa enkoderom za kapiju do 2,5 m
CAME AXI25DGS (801MP-0040) je kompaktan nepovratni 24 V motor sa enkoderom za krilne kapije do 2,5 m i 250 kg. Ima snagu 120 W, IP44 zaštitu i radni ciklus 50%.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
CAME AXI25DGS 24 V motor sa enkoderom za kapiju do 2,5 m – opis proizvoda
CAME AXI25DGS (801MP-0040) je kompaktan nepovratni motor na 24 V DC sa enkoderom za krilne kapije do 2,5 m i 250 kg. Namenjen je kućama i manjim stambenim objektima, sa kućištem u sivoj boji RAL7024.
Radne granice CAME AXI25DGS motora
- krilo do 1,8 m: najviše 300 kg;
- krilo do 2,5 m: najviše 250 kg.
Maksimalna dužina i maksimalna masa ne važe istovremeno. Pre izbora treba proveriti geometriju šarki, lakoću ručnog kretanja, površinu krila i opterećenje vetrom.
Tehničke karakteristike
- napajanje motora: 24 V DC;
- snaga: 120 W;
- maksimalna apsorpcija: 5 A;
- vreme manevra pri 90°: 15 s, uz napomenu proizvođača u tabeli;
- radni ciklus: 50%;
- potisak: 400–2000 N;
- stepen zaštite: IP44;
- radna temperatura: -20 do +55 °C;
- enkoder: potvrđen.
Centrala i sadržaj isporuke
CAME navodi centrale 002ZL65, 801QA-0050 i 801QA-0060. SKU 801MP-0040 je pojedinačni motor; centrala, nosači, baterije i bezbednosna oprema nisu uključeni bez potvrde ponude.
Bezbedna provera i servis
Ako se motor ne pokreće ili kapija staje, bez rada pod naponom proverite da li je putanja krila slobodna i zabeležite signalizaciju centrale. Ne otvarajte kućište i ne menjajte električne veze. Montažu, podešavanje enkodera, sila i centrale treba da obavi stručno lice prema FA01774M04.
Provera kompatibilnosti u Beogradu i Srbiji
Dracom može proveriti dužinu i masu krila, geometriju šarki, izbor centrale i potrebnu opremu pre prodaje, montaže ili servisa.
Tehničke specifikacije za CAME AXI25DGS 24 V motor sa enkoderom za kapiju do 2,5 m
| Proizvođač | CAME |
|---|---|
| Model | AXI25DGS |
| SKU | 801MP-0040 |
| Serija | AXI |
| Tip motora | Nepovratni motor sa enkoderom |
| Napajanje motora | 24 V DC |
| Snaga | 120 W |
| Maksimalna apsorpcija | 5 A |
| Vreme manevra 90° | 15 s* |
| Radni ciklus | 50% |
| Potisak | 400–2000 N |
| Stepen zaštite | IP44 |
| Radna temperatura | -20 do +55 °C |
| Radne granice | 1,8 m / 300 kg; 2,5 m / 250 kg |
| Maksimalna mera C | 60 mm |
| Boja | Siva RAL7024 |
| Enkoder | Da |
| EN testiranje | Potvrđeno na zvaničnoj stranici |
| Kompatibilne centrale | 002ZL65; 801QA-0050; 801QA-0060 |
| Sadržaj isporuke | Pojedinačni motor; centrala i dodatna oprema nisu uključene |
Uputstva i dokumentacija za CAME AXI25DGS 24 V motor sa enkoderom za kapiju do 2,5 m
Galerija i video – CAME AXI25DGS 24 V motor sa enkoderom za kapiju do 2,5 m
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za CAME AXI25DGS 24 V motor sa enkoderom za kapiju do 2,5 m
Šta je CAME AXI25DGS?
CAME AXI25DGS, šifra 801MP-0040, jeste kompaktan nepovratni 24 V DC motor sa enkoderom za krilne kapije.
Za koliku kapiju je namenjen?
Zvanična stranica navodi krilo do 2,5 m i 250 kg.
Koje su tačne radne granice?
Potvrđene granice su 1,8 m / 300 kg i 2,5 m / 250 kg.
Da li krilo od 2,5 m može imati 300 kg?
Ne. Za 2,5 m ograničenje je 250 kg; 300 kg važi za krilo do 1,8 m.
Na kom naponu radi motor?
AXI25DGS radi na 24 V DC.
Kolika je snaga?
Potvrđena snaga je 120 W.
Kolika je maksimalna apsorpcija?
Zvanična tabela navodi najviše 5 A.
Koliko traje manevar pri 90°?
Tabela navodi 15 sekundi sa zvezdicom, pa stvarno vreme zavisi od pravilne ugradnje i podešavanja.
Koliki je radni ciklus?
Potvrđen radni ciklus je 50%.
Koliki je potisak?
Potvrđen opseg potiska je 400–2000 N.
Koji je stepen zaštite?
AXI25DGS ima stepen zaštite IP44.
Koji je temperaturni opseg?
Potvrđen radni opseg je od -20 do +55 °C.
Da li AXI25DGS ima enkoder?
Da. Enkoder je izričito potvrđen model-specifičnim opisom.
Koje centrale CAME navodi?
Navedene su 002ZL65, 801QA-0050 i 801QA-0060; konačan izbor zavisi od instalacije.
Da li motor radi pri nestanku struje?
Rad pri nestanku napajanja zahteva odgovarajuću centralu i rezervno baterijsko napajanje; baterije nisu deo motora.
Da li je ovo komplet za kapiju?
Ne. SKU 801MP-0040 označava pojedinačni motor; centrala i druga oprema nisu podrazumevane.
Koje uputstvo pripada ovom modelu?
CAME docs portal eksplicitno povezuje AXI25DGS i 801MP-0040 sa uputstvom FA01774M04.
Kako proveriti da li odgovara mojoj kapiji?
Potrebni su dužina i masa krila, geometrija šarki, stanje kapije i uticaj vetra; Dracom može proveriti izbor za Beograd i Srbiju.
Problemi i rešenja za CAME AXI25DGS 24 V motor sa enkoderom za kapiju do 2,5 m
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
