CAME AX3024 001AX3024 motor

Name: CAME AX3024 24 V motor sa enkoderom za kapiju do 3 m
Brand: Came
SKU: 001AX3024

CAME AX3024 24 V motor sa enkoderom za kapiju do 3 m – opis proizvoda

CAME AX3024 24 V motor za krilne kapije do 3 m

CAME AX3024, kataloška šifra 001AX3024, jeste nepovratni 24 V DC motor sa enkoderom iz AXO serije. Zvanična CAME stranica ga namenjuje krilima do 3 m i 500 kg, uz veće dozvoljene mase za kraća krila.

Potvrđene radne granice

do 2 m: najviše 800 kg po krilu;
do 2,5 m: najviše 600 kg po krilu;
do 3 m: najviše 500 kg po krilu.

Dužina i masa nisu jedini kriterijumi. Potrebno je proveriti geometriju šarki, mehaničko stanje kapije, učestalost rada, vetar, graničnike i bezbednosnu opremu.

Tehničke karakteristike

napajanje motora: 24 V DC;
snaga: 120 W; maksimalna apsorpcija: 10 A;
vreme manevra pri 90°: podesivo;
radni režim: intenzivna upotreba, prema zvaničnoj oznaci „heavy-duty service“;
potisak: 500–4500 N;
zaštita: IP44; radna temperatura: -20 do +55 °C;
enkoder i EN testiranje sila udara.

Centrala i dodatna oprema

Na tačnoj modelskoj stranici CAME navodi centrale 801QA-0050 i 801QA-0060 za 24 V motore. Električne brave 001LOCK81 i 001LOCK82 prikazane su kao opciona oprema i nisu deo pojedinačnog motora bez izričite potvrde ponude.

Šta dobijate i kako izabrati

SKU 001AX3024 označava pojedinačni motor. Centrala, baterije, brava, daljinski upravljači, fotoćelije i ostala oprema nisu podrazumevani. Pošaljite dužinu i masu krila, fotografije šarki i podatke o intenzitetu korišćenja da Dracom proveri odgovarajući motor, centralu i bezbednosnu opremu za montažu i servis u Srbiji.

Tehničke specifikacije za CAME AX3024 24 V motor sa enkoderom za kapiju do 3 m

Proizvođač	CAME
Model	AX3024
SKU	001AX3024
Serija	AXO
Tip motora	Nepovratni motor sa enkoderom
Napajanje motora	24 V DC
Snaga	120 W
Maksimalna apsorpcija	10 A
Vreme manevra 90°	Podesivo
Radni režim	Intenzivna upotreba (heavy-duty service)
Potisak	500–4500 N
Stepen zaštite	IP44
Radna temperatura	-20 do +55 °C
Radne granice	2 m / 800 kg; 2,5 m / 600 kg; 3 m / 500 kg
Enkoder	Da
EN testiranje sila udara	Da
Mehanički režim	Nepovratni
Kompatibilne centrale	801QA-0050; 801QA-0060
Opcione električne brave	001LOCK81; 001LOCK82
Sadržaj isporuke	Pojedinačni motor; centrala, baterije, brava i dodatna oprema nisu uključene

Uputstva i dokumentacija za CAME AX3024 24 V motor sa enkoderom za kapiju do 3 m

FA02021M04

Galerija i video – CAME AX3024 24 V motor sa enkoderom za kapiju do 3 m

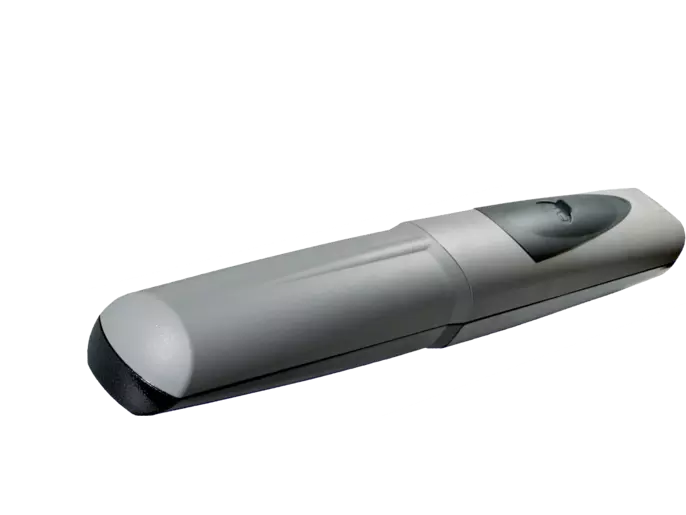

CAME AX3024 001AX3024 24 V motor sa enkoderom — CAME AX3024 24 V motor za krilne kapije do 3 m

Video za ovaj proizvod trenutno nije objavljen.

Najčešća pitanja za CAME AX3024 24 V motor sa enkoderom za kapiju do 3 m

Šta je CAME AX3024?

CAME AX3024, šifra 001AX3024, jeste nepovratni 24 V DC motor sa enkoderom za krilne kapije.

Za koliku kapiju je namenjen?

Zvanična CAME stranica navodi krilo do 3 m i 500 kg.

Koje su tačne radne granice?

Potvrđene granice su 2 m / 800 kg, 2,5 m / 600 kg i 3 m / 500 kg.

Da li krilo od 3 m može imati 800 kg?

Ne. Za 3 m ograničenje je 500 kg; 800 kg važi za krilo do 2 m.

Šta znači da je motor nepovratan?

Nepovratna mehanika pomaže da motor zadrži krilo kada ne radi, ali konačno zaključavanje i bezbednost moraju biti rešeni prema projektu instalacije.

Na kom naponu radi motor?

Motor radi na 24 V DC i zahteva odgovarajuću upravljačku centralu.

Kolika je snaga i apsorpcija?

Potvrđena snaga je 120 W, a zvanična tabela navodi maksimalnu apsorpciju 10 A.

Koliko traje manevar pri 90°?

Zvanična tabela ne daje fiksan broj sekundi, već navodi da je vreme podesivo.

Da li je AX3024 namenjen intenzivnoj upotrebi?

Da. Zvanična tehnička tabela za radni ciklus navodi „heavy-duty service“.

Koliki je potisak?

Potvrđen opseg potiska je 500–4500 N.

Koji je stepen zaštite?

AX3024 ima IP44.

Koji je temperaturni opseg?

Potvrđen radni opseg je od -20 do +55 °C.

Da li AX3024 ima enkoder?

Da. Enkoder je izričito potvrđen na tačnoj zvaničnoj stranici modela.

Da li je model EN testiran?

Da. Zvanična modelska stranica prikazuje oznaku EN Tested za ispitivanje sila udara.

Koje centrale CAME navodi za AX3024?

Na tačnoj modelskoj stranici navedene su centrale 801QA-0050 i 801QA-0060; konačan izbor zavisi od konfiguracije kapije.

Da li je električna brava uključena?

Ne. CAME navodi 001LOCK81 i 001LOCK82 kao opcionu opremu, pa brava nije deo motora bez potvrđene ponude.

Da li je ovo komplet za kapiju?

Ne. SKU 001AX3024 označava pojedinačni motor; centrala, baterije i druga oprema nisu podrazumevane.

Koje uputstvo pripada ovom modelu?

CAME docs portal povezuje AX3024 i 001AX3024 sa instalacionim uputstvom FA02021M04.

Da li 24 V znači da motor radi direktno sa mreže?

Ne. Motor radi na 24 V DC preko odgovarajuće centrale; mrežno napajanje i eventualne baterije zavise od izabrane konfiguracije.

Kako proveriti da li odgovara mojoj kapiji?

Potrebni su dužina i masa krila, geometrija šarki, stanje kapije, učestalost rada i vetar; Dracom može proveriti izbor za Beograd i Srbiju.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za CAME AX3024 24 V motor sa enkoderom za kapiju do 3 m

Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
