BFT LUX GVS – reverzibilni hidraulični motor za krila do 3,5 m

BFT LUX GVS – reverzibilni hidraulični motor za krila do 3,5 m – opis proizvoda

BFT LUX GVS – reverzibilni hidraulični motor za krila do 3,5 m

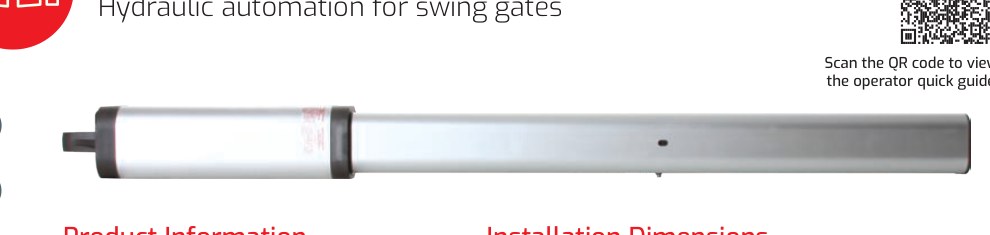

BFT LUX GVS, šifra P935014 00007, jeste reverzibilni 230 V hidraulični linearni motor za krilne kapije. Aktuelni BFT katalog opisuje ga kao model za krila do 3,5 m i 300 kg, sa hodom 390 mm i veoma intenzivnom klasom upotrebe.

Važno: LUX GVS nema hidraulično zaključavanje. To nije isto što i samokočivi LUX GV 2B. Način držanja i zaključavanja krila, oba mehanička graničnika i bezbednosni uređaji moraju biti određeni projektom pre kupovine.

Proizvod nije na stanju. Dracom pruža proveru kompatibilnosti, identifikaciju postojećeg motora, servisnu procenu, izbor centrale i bezbednosne opreme i profesionalnu montažu u Beogradu i Srbiji.

Potvrđene tehničke karakteristike

Reverzibilni motor nije samokočivi motor

LUX GVS dozvoljava kretanje krila kada nema pogonskog pritiska i zato sam motor ne sme biti tretiran kao sredstvo za držanje zatvorene kapije. Način zadržavanja krila zavisi od geometrije, vetra, namene objekta, bezbednosne procene i zahteva za zaključavanje. Ne treba unapred tvrditi da je jedna brava ili jedan prihvat odgovarajući za svaku lokaciju.

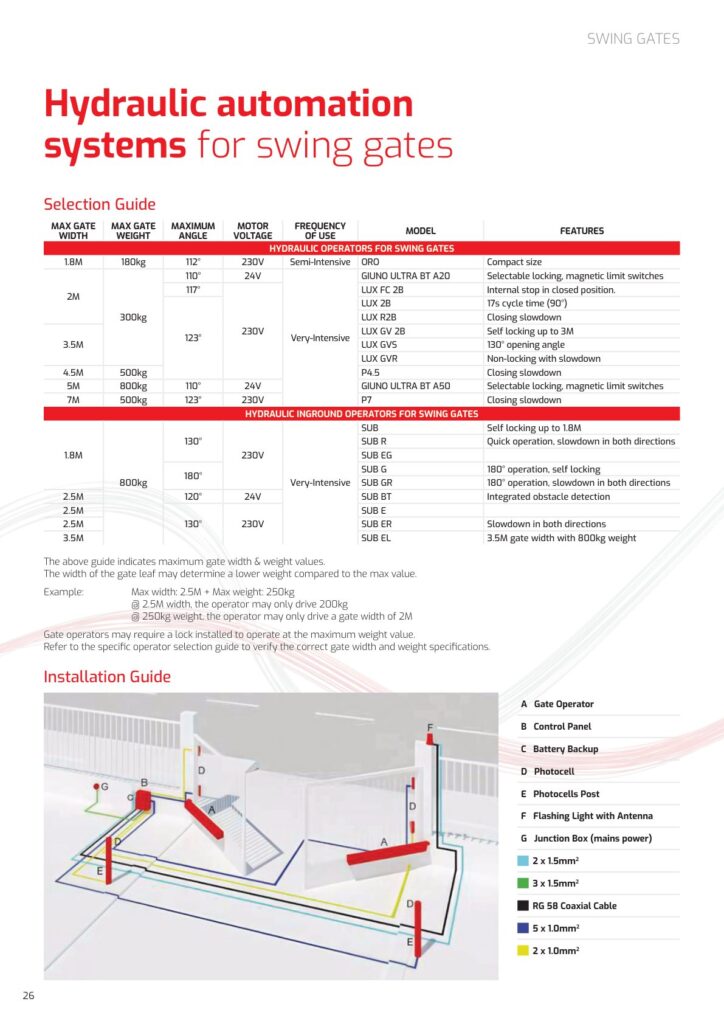

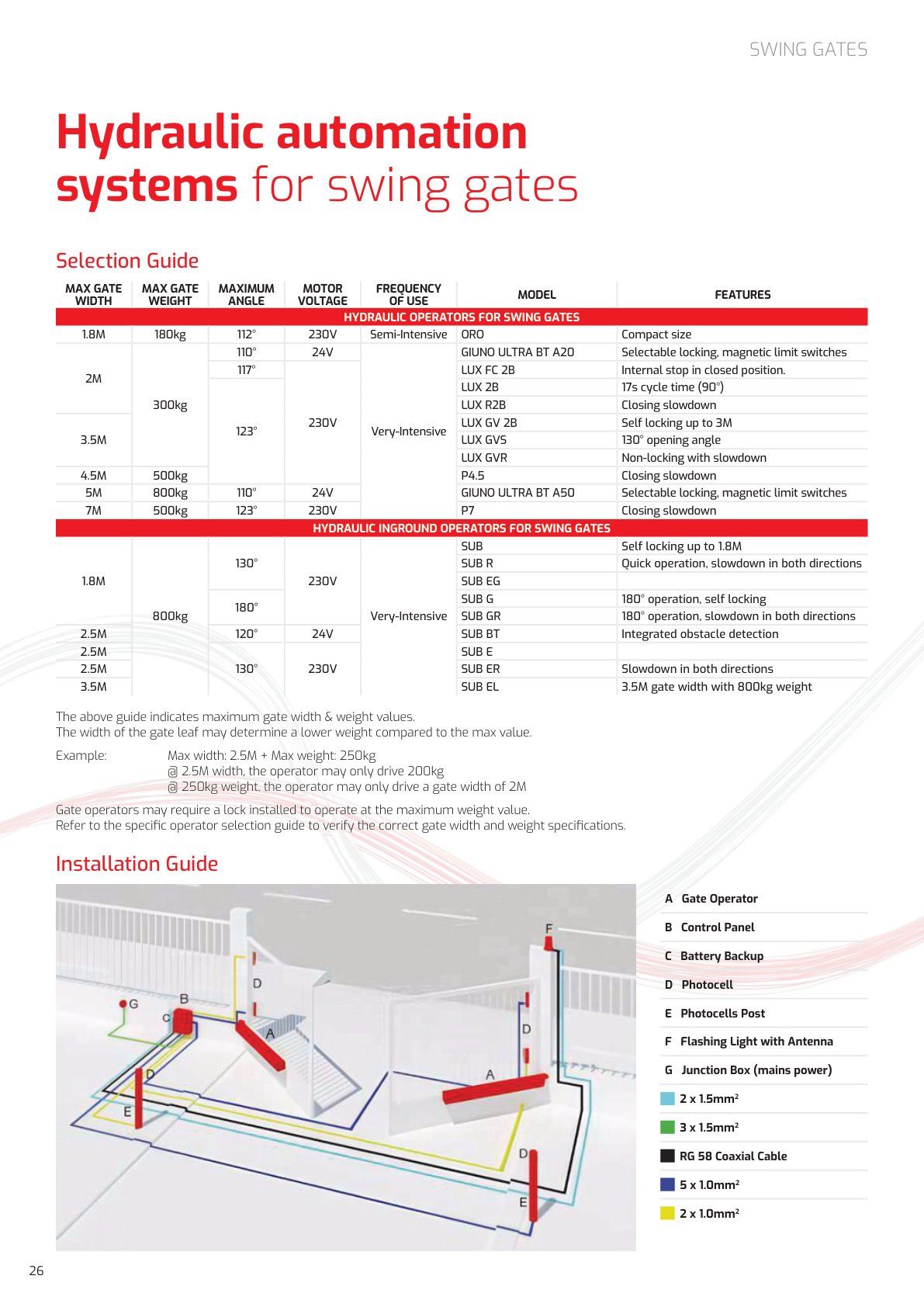

Kako tumačiti granicu 3 m i opis do 3,5 m

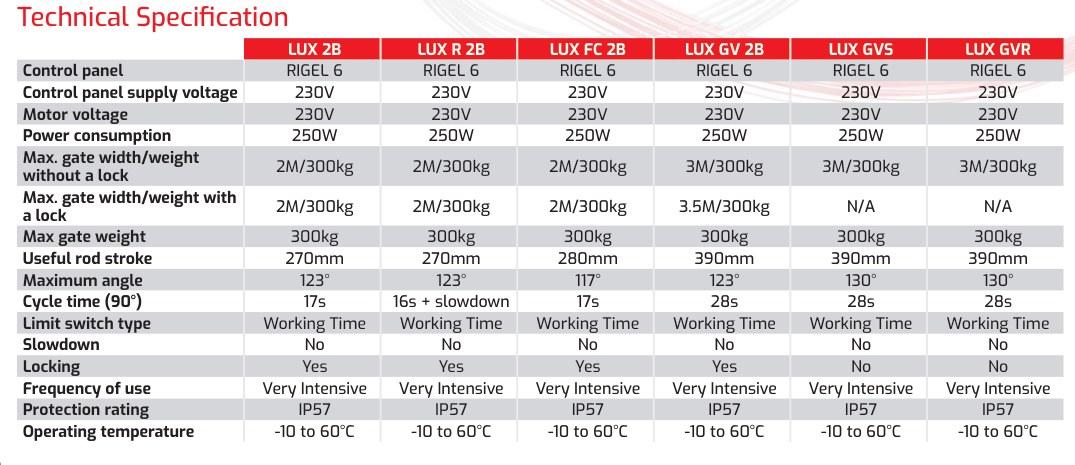

Aktuelni katalog na strani proizvoda opisuje LUX GVS kao model do 3,5 m i 300 kg, dok tehnička tabela u redu „bez brave“ navodi 3 m i 300 kg, a polje „sa bravom“ označava kao N/A. Zato se 3,5 m koristi kao kataloški maksimum modela, ali se izbor za svako krilo preko 3 m obavezno potvrđuje direktnom tehničkom procenom. Nije dozvoljeno iz tabele izvesti univerzalno rešenje zaključavanja.

Duga krila zahtevaju tačnu procenu

Granica mase nije dovoljna za izbor. Potrebno je proveriti položaj šarki, dubinu stuba, punu ili rešetkastu ispunu, vetrovnu površinu, nagib, mehaničko stanje, broj ciklusa, željeni ugao i prostor za telo motora. Dugo puno krilo može preopteretiti sistem i kada je lakše od 300 kg.

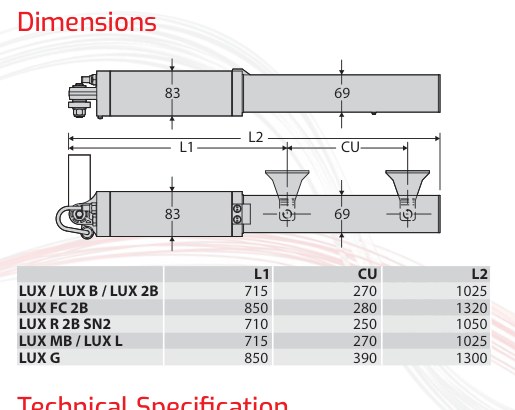

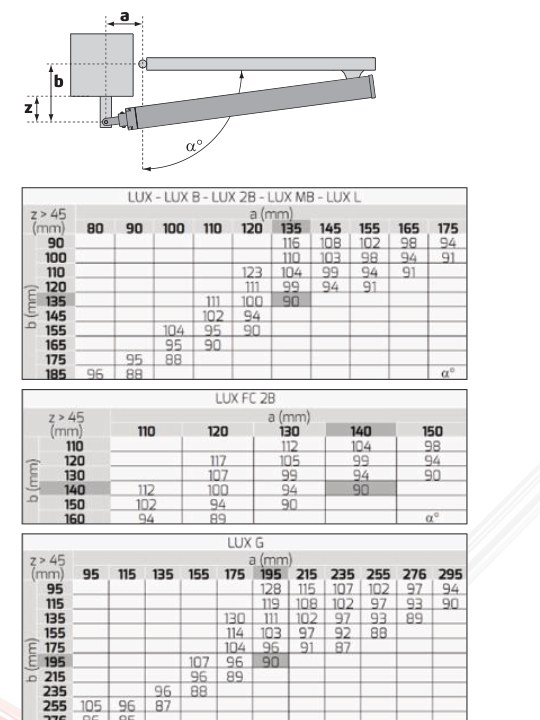

Hod, ugao i graničnici

Korisni hod iznosi 390 mm, a maksimalni ugao 130°. Kraj hoda se kontroliše radnim vremenom centrale i pravilno postavljenim mehaničkim graničnicima u otvaranju i zatvaranju. Klipnjača ne sme da udara u sopstveni kraj hoda; uputstvo zahteva sigurnosnu rezervu.

Hidraulika i podešavanje sile

LUX porodica koristi hidrauličnu spojnicu i odvojene by-pass ventile za otvaranje i zatvaranje. Porodično uputstvo D811035_10 navodi potisnu silu 3000 N, vučnu silu 2600 N i maksimalni pritisak 30 bar. Podešavanje sile mora izvršiti stručno lice, uz merenje i proveru bezbednosnih uređaja.

Dokumentacija i servis

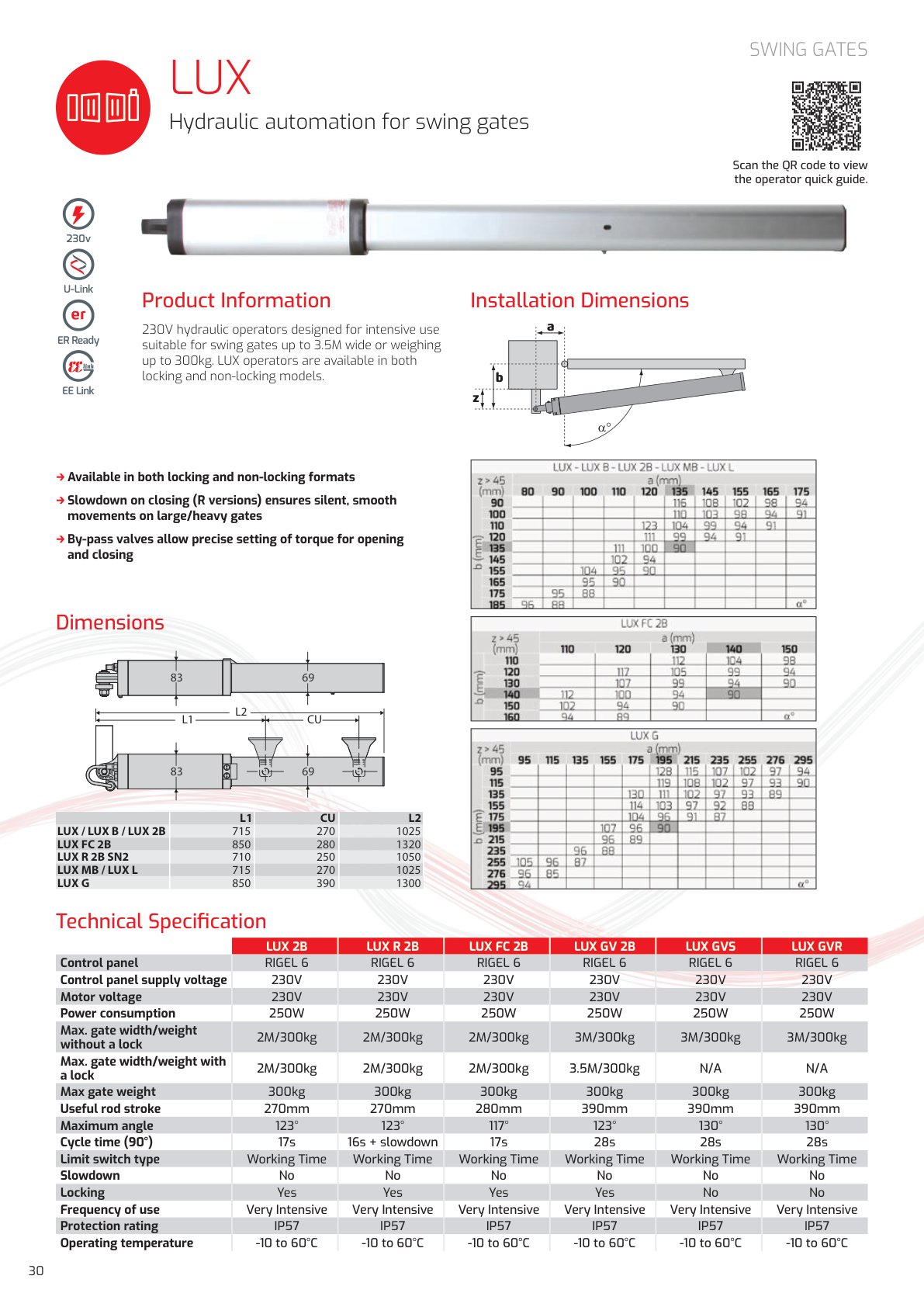

Hrvatsko porodično uputstvo postavljeno je prvo radi lakšeg korišćenja. D811035_10 služi za porodična bezbednosna, hidraulična i servisna pravila, dok su tačna šifra i GVS karakteristike preuzete iz aktuelnog kataloga 2026.

Za identifikaciju ili servis pošaljite fotografiju cele nalepnice, motora, centrale, klipnjače, nosača, šarki, oba graničnika i izabranog sistema držanja ili zaključavanja krila.

Bezbednost

Reverzibilnost motora ne zamenjuje fotoćelije, sigurnosne ivice, mehaničke graničnike, odgovarajuće držanje krila i merenje sila. Radove na 230 V napajanju, hidraulici i krilu pod opterećenjem treba da izvodi stručno lice.

Kontaktirajte Dracom za proveru kompatibilnosti, servis ili projektovanje BFT LUX GVS automatike.

Problemi i rešenja – BFT LUX GVS

Krilo se pomera pod vetrom ili ne ostaje zatvoreno

Najverovatniji uzrok je očekivano ponašanje reverzibilnog motora bez odgovarajućeg sistema držanja, loš graničnik ili preveliko vetrovno opterećenje. Proveriti tačan model, projektovano držanje krila i mehaničke graničnike. Ne povećavati hidraulični pritisak radi „zaključavanja“.

Kapija ne ostaje stabilno u krajnjem položaju

Proveriti oba graničnika, geometriju nosača, vreme rada centrale i odabrano rešenje držanja krila. Klipnjača ne sme da bude radni graničnik.

Motor staje pre graničnika

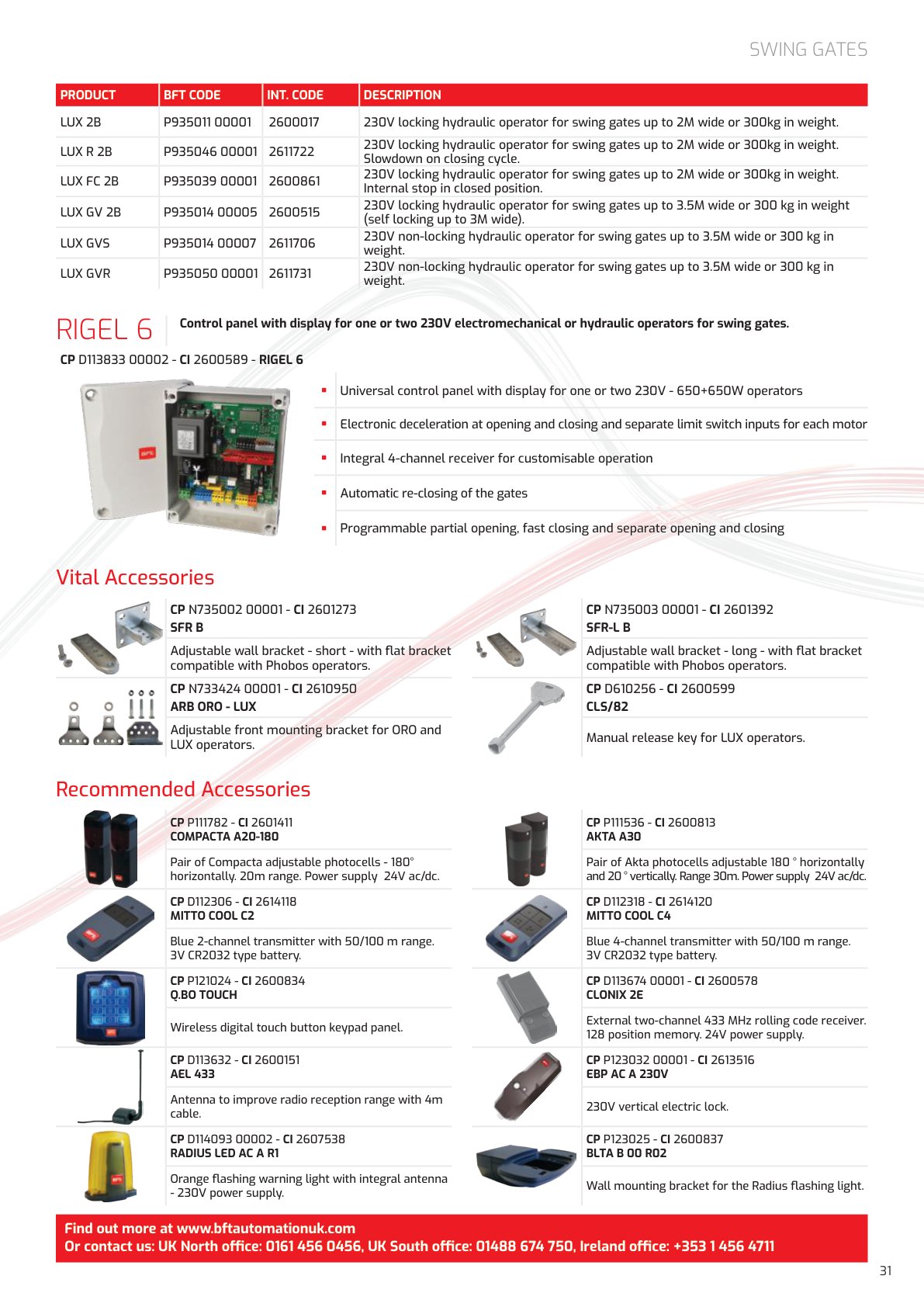

Proveriti vreme rada RIGEL 6 centrale, trenje krila, hod klipnjače, sigurnosnu rezervu i napajanje. Rad na 230 V prepustiti stručnom licu.

Klipnjača udara u kraj hoda

Odmah korigovati montažne mere i graničnike. Uputstvo zahteva rezervu hoda; unutrašnji kraj cilindra nije radni graničnik kapije.

Motor curi

Tanak film na klipnjači nije isto što i kapanje. Kapanje, pad nivoa ili gubitak sile zahteva stručni pregled zaptivki, klipnjače, ventila i kućišta.

Motor se pregreva

Proveriti broj ciklusa, kondenzator, napon, trenje, pritisak, geometriju i ventilaciju. Vrlo intenzivna klasa ne znači neograničen rad u neispravnom sistemu.

Kapija trza pri pokretanju

Proveriti šarke, krutost nosača, vazduh ili problem u hidraulici, ventile, kondenzator, napajanje i parametre centrale.

Fotoćelije zaustavljaju zatvaranje

Očistiti i poravnati fotoćelije i proveriti napajanje, kabl, kontakte i ulaze centrale. Ne premošćavati bezbednosni ulaz radi trajnog rada.

Nema reakcije na komandu

Proveriti napajanje 230 V, osigurače, STOP i sigurnosne ulaze, prijemnik, daljinac i izlaze centrale. Rad na mrežnom naponu prepustiti stručnom licu.
