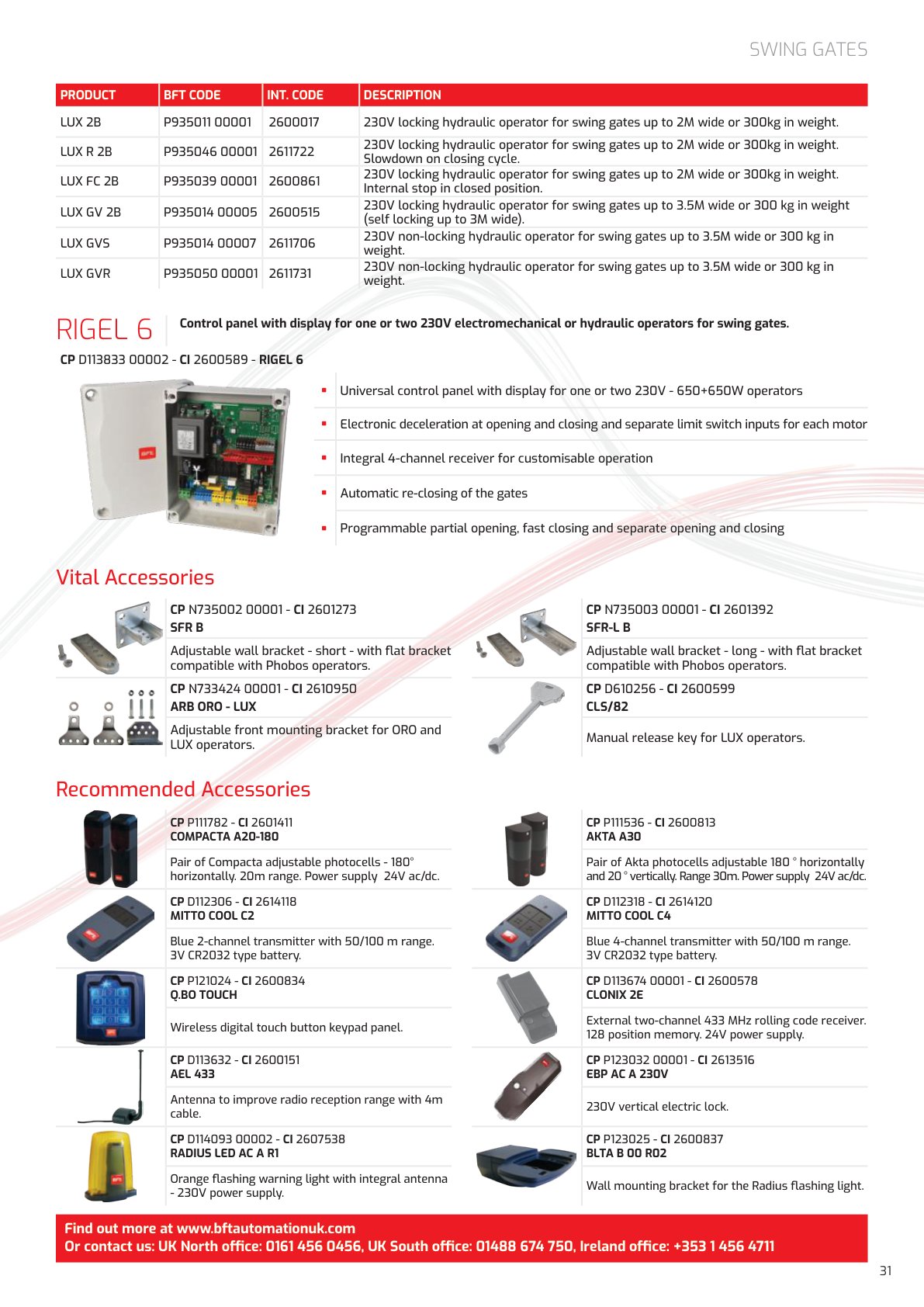

BFT LUX GV 2B sa RIGEL 6 centralom i dodatnom opremom

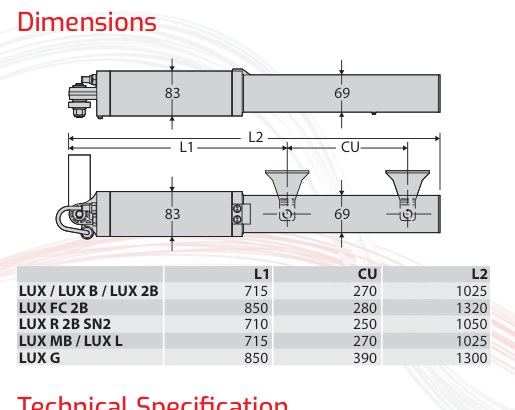

Dimenzije BFT LUX GV 2B hidrauličnog motora

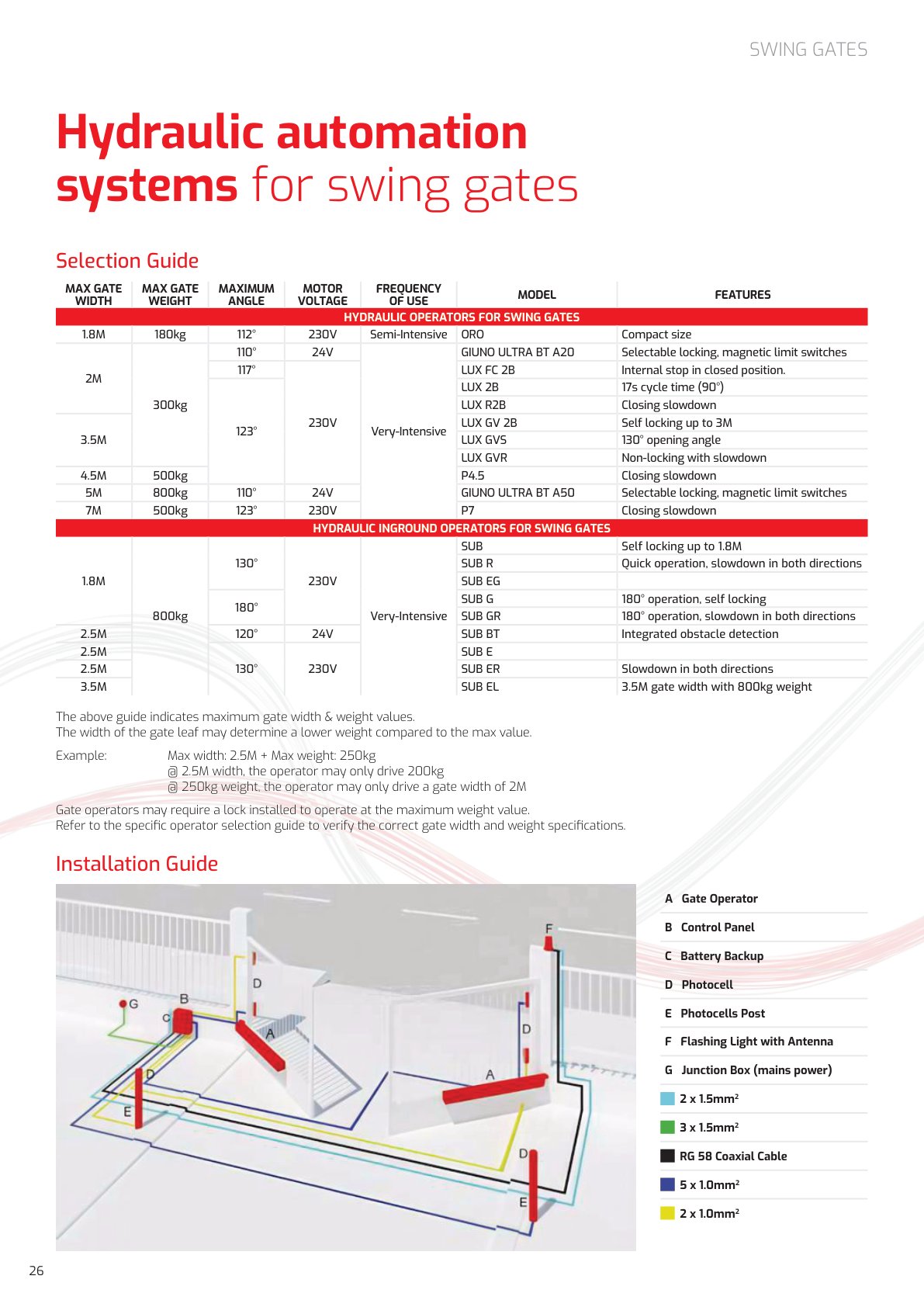

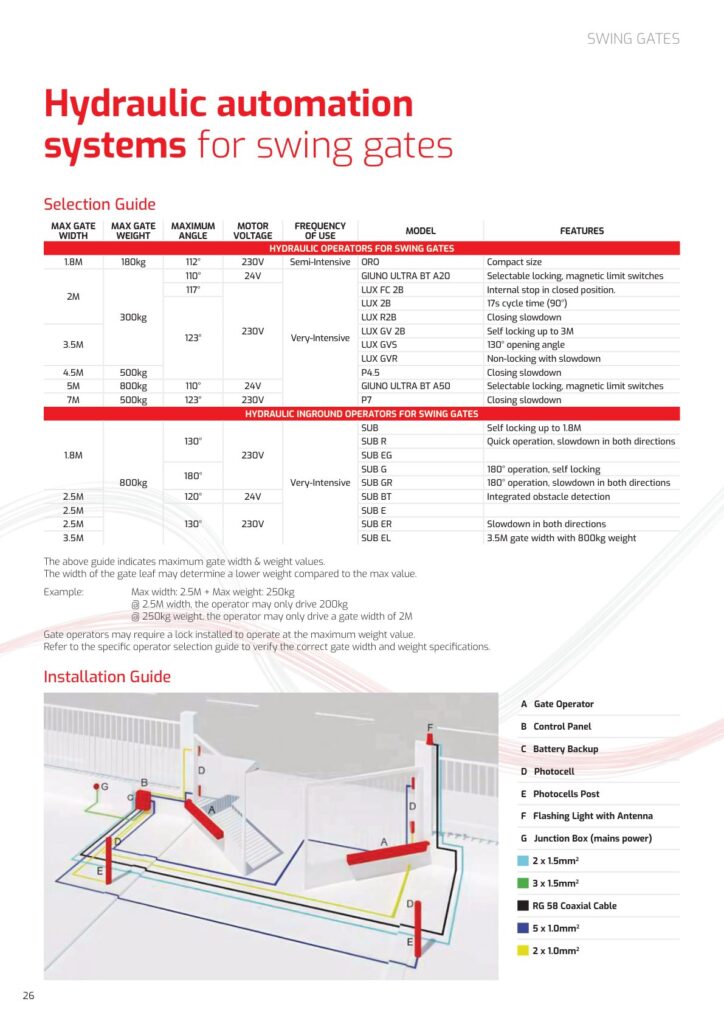

Instalaciona šema za BFT LUX GV 2B motor krilne kapije

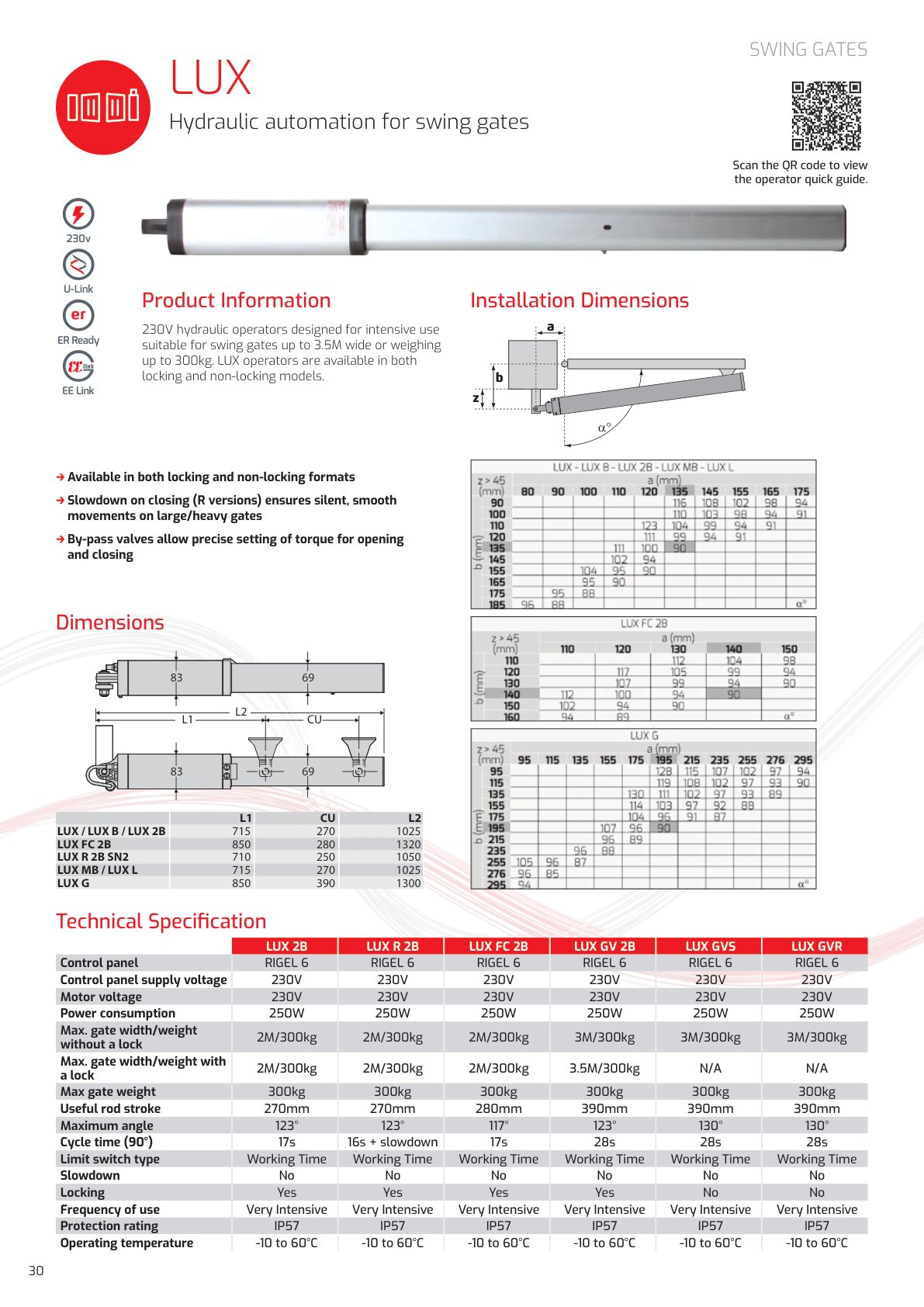

BFT LUX GV 2B u zvaničnom BFT katalogu 2026

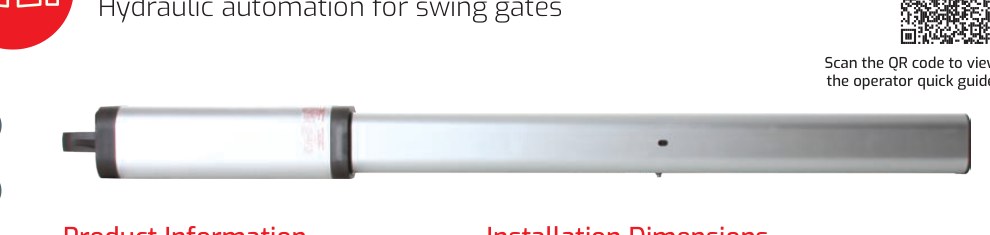

BFT LUX GV 2B – hidraulični motor za krila do 3,5 m

Name: BFT LUX GV 2B – hidraulični motor za krila do 3,5 m
Brand: BFT
SKU: P935014 00005

BFT LUX GV 2B je samokočivi 230 V hidraulični motor za krilne kapije do 3 m i 300 kg bez električne brave, odnosno do 3,5 m i 300 kg uz električnu bravu.

Korisni hod je 390 mm, maksimalni ugao 123°, a ciklus približno 28 s za 90°. Predviđen je za vrlo intenzivnu upotrebu sa centralom RIGEL 6. Potrebne su tačne mere, fotografije šarki, stuba, krila, graničnika i zone električne brave.

Proizvod nije na stanju. Dracom pruža identifikaciju, servisnu procenu, izbor kompatibilnog rešenja i profesionalnu montažu.

BFT LUX GV 2B – hidraulični motor za krila do 3,5 m – opis proizvoda

BFT LUX GV 2B – hidraulični motor za krilne kapije do 3,5 m

BFT LUX GV 2B, šifra P935014 00005, jeste samokočivi 230 V hidraulični linearni motor za krilne kapije. Aktuelni BFT katalog navodi krilo do 3 m i 300 kg bez električne brave, odnosno do 3,5 m i 300 kg uz električnu bravu.

Proizvod nije na stanju. Dracom pruža proveru kompatibilnosti, identifikaciju postojećeg motora, servisnu procenu, izbor centrale i bezbednosne opreme i profesionalnu montažu.

Potvrđene tehničke karakteristike

Napajanje centrale / motora	230 V / 230 V
Potrošnja	250 W
Preporučena centrala	RIGEL 6
Maksimalna širina / masa bez električne brave	3 m / 300 kg
Maksimalna širina / masa sa električnom bravom	3,5 m / 300 kg
Korisni hod	390 mm
Maksimalni ugao	123°
Vreme ciklusa	28 s za 90°
Usporavanje	ne
Hidraulično zaključavanje	da; samokočiv do 3 m
Učestalost upotrebe	vrlo intenzivna
Zaštita / temperatura	IP57 / -10 do +60 °C
Dimenzije	L1 850 mm; L2 1300 mm; telo 83 × 69 mm

Samokočivost i električna brava

LUX GV 2B hidraulično blokira kapiju i samokočiv je do 3 m dužine krila. Za krila duža od 3 m, do kataloškog maksimuma od 3,5 m, BFT navodi električnu bravu. Izbor brave i pozicije prihvata mora biti deo projekta, a ne naknadna pretpostavka.

Duga krila zahtevaju tačnu procenu

Granica 3,5 m i 300 kg nije dovoljna za automatski izbor motora. Neophodno je proveriti položaj šarki, dimenzije stuba, punu ili rešetkastu ispunu, izloženost vetru, nagib, mehaničko stanje krila, broj ciklusa i prostor za hod klipnjače. Dugo puno krilo može stvarati veliko opterećenje i kada je lakše od 300 kg.

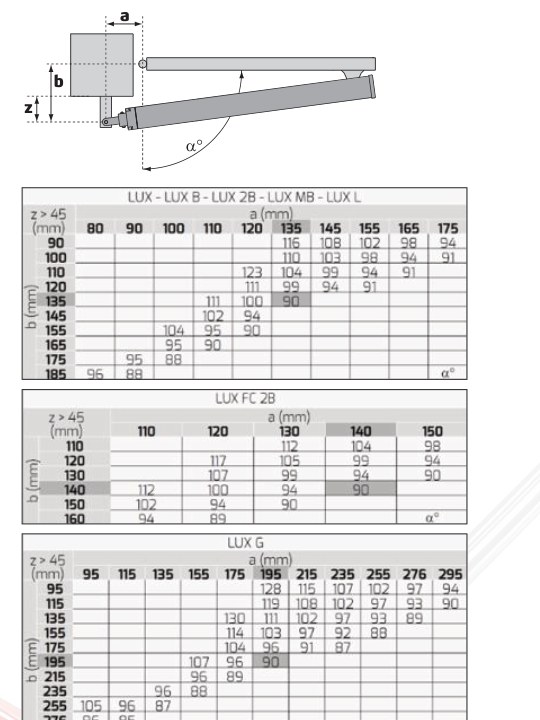

Hod, ugao i graničnici

Korisni hod iznosi 390 mm, a maksimalni ugao prema aktuelnom katalogu 123°. Krajnji položaji se određuju radnim vremenom centrale i pravilno postavljenim mehaničkim graničnicima u otvaranju i zatvaranju. Klipnjača ne sme da udara u sopstveni kraj hoda; uputstvo zahteva sigurnosnu rezervu.

Hidraulika i podešavanje sile

LUX porodica koristi hidrauličnu spojnicu i odvojene by-pass ventile za otvaranje i zatvaranje. Porodično uputstvo D811035_10 navodi potisnu silu 3000 N, vučnu silu 2600 N i maksimalni pritisak 30 bar. To nisu vrednosti koje se podešavaju napamet: nakon montaže obavezni su merenje sila, bezbednosni uređaji i provera rizika.

Dokumentacija i servis

Hrvatsko porodično uputstvo postavljeno je prvo radi lakšeg korišćenja. Višejezično uputstvo D811035_10 služi za bezbednosna, hidraulična i servisna pravila, dok su model-specifični podaci za LUX GV 2B preuzeti iz aktuelnog BFT kataloga 2026.

Za identifikaciju ili servis pošaljite fotografiju cele nalepnice, motora, centrale, klipnjače, nosača, šarki, oba graničnika, električne brave i eventualnog curenja ulja.

Bezbednost

Hidraulično zaključavanje, električna brava i usporavanje centrale ne zamenjuju fotoćelije, sigurnosne ivice, ispravne mehaničke graničnike i merenje sila. Radove na 230 V napajanju, hidraulici i krilu pod opterećenjem treba da izvodi stručno lice.

Kontaktirajte Dracom za proveru kompatibilnosti, servis ili projektovanje BFT LUX GV 2B automatike.

Problemi i rešenja – BFT LUX GV 2B

Motor gubi snagu na dugom krilu

Proveriti vetar i ispunu krila, trenje šarki, geometriju nosača, pritisak, ventile, zaptivke, pumpu, kondenzator i napajanje. Ne povećavati silu bez merenja.

Kapija ne ostaje stabilno zatvorena

Potvrditi dužinu krila i da li je za raspon preko 3 m ugrađena odgovarajuća električna brava. Proveriti prihvat brave, mehanički graničnik i hidraulično zaključavanje.

Motor staje pre graničnika

Proveriti vreme rada RIGEL 6 centrale, hod klipnjače, sigurnosnu rezervu, trenje krila i napajanje.

Klipnjača udara u kraj hoda

Odmah korigovati montažne mere i graničnike. Uputstvo zahteva rezervu hoda; unutrašnji kraj cilindra nije radni graničnik kapije.

Motor curi

Tanak film na klipnjači nije isto što i kapanje. Kapanje, pad nivoa ili gubitak sile zahteva pregled zaptivki, klipnjače, ventila i kućišta.

Motor se pregreva

Proveriti broj ciklusa, kondenzator, napon, trenje, pritisak, geometriju i ventilaciju. Vrlo intenzivna klasa ne znači neograničen rad u neispravnom sistemu.

Kapija trza pri pokretanju

Proveriti šarke, krutost nosača, vazduh ili problem u hidraulici, ventile, kondenzator, napajanje i parametre centrale.

Fotoćelije zaustavljaju zatvaranje

Očistiti i poravnati fotoćelije, proveriti napajanje, kabl, kontakte i ulaze centrale. Ne premošćavati bezbednosni ulaz radi trajnog rada.

Nema reakcije na komandu

Proveriti napajanje 230 V, osigurače, STOP i sigurnosne ulaze, prijemnik, daljinac, električnu bravu i izlaze centrale. Rad na mrežnom naponu prepustiti stručnom licu.

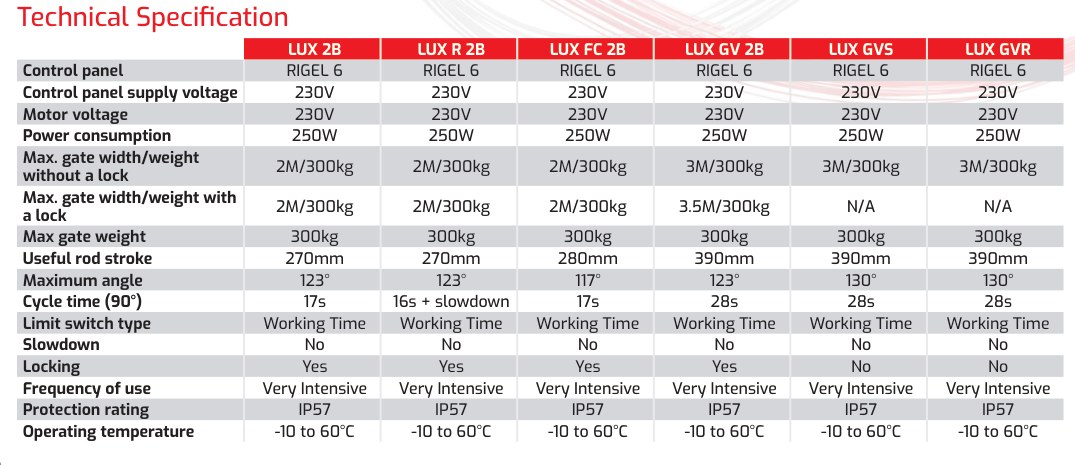

Tehničke specifikacije za BFT LUX GV 2B – hidraulični motor za krila do 3,5 m

Model	LUX GV 2B
BFT šifra	P935014 00005
Interna BFT šifra	2600515
Tip motora	hidraulični linearni motor za krilne kapije
Napajanje centrale	230 V
Napon motora	230 V
Potrošnja	250 W
Preporučena centrala	RIGEL 6
Maksimalna širina bez električne brave	3 m
Maksimalna širina sa električnom bravom	3.5 m
Maksimalna masa krila	300 kg
Korisni hod klipnjače	390 mm
Maksimalni ugao otvaranja	123°
Vreme ciklusa 90°	28 s
Upravljanje krajem hoda	radno vreme centrale i mehanički graničnici
Usporavanje	ne
Hidraulično zaključavanje	da; samokočiv do 3 m
Električna brava	potrebna preko 3 m, do 3.5 m
Proizvođač	BFT
Reakcija na prepreku	hidraulična spojnica
Učestalost upotrebe	vrlo intenzivna
Stepen zaštite	IP57
Radna temperatura	-10 do +60 °C
Dimenzije	L1 850 mm; L2 1300 mm; telo 83 × 69 mm
Sila i hidraulika porodice	3000 / 2600 N; do 30 bar; odvojeni by-pass ventili

Uputstva i dokumentacija za BFT LUX GV 2B – hidraulični motor za krila do 3,5 m

Galerija i video – BFT LUX GV 2B – hidraulični motor za krila do 3,5 m

BFT: razlike između 230 V i 24 V motora – zvanični vodič

BFT Easy Set – zvanični vodič za automatiku krilne kapije

Najčešća pitanja za BFT LUX GV 2B – hidraulični motor za krila do 3,5 m

Šta je BFT LUX GV 2B?

BFT LUX GV 2B je 230 V samokočivi hidraulični linearni motor za duga krila kapije.

Za koliku kapiju je namenjen LUX GV 2B?

Do 3 m i 300 kg po krilu bez električne brave, odnosno do 3,5 m i 300 kg uz električnu bravu, uz proveru vetra, šarki, stuba i geometrije.

Da li je samokočiv?

Da, aktuelni BFT podaci navode samokočivost do 3 m dužine krila.

Kada je potrebna električna brava?

Za krila duža od 3 m, do maksimalnih 3,5 m, BFT navodi električnu bravu.

Da li masa od 300 kg sama potvrđuje kompatibilnost?

Ne. Moraju se proveriti dužina, ispunjenost krila, vetar, šarke, nagib, stub, broj ciklusa i montažna geometrija.

Koja je razlika između LUX GV 2B i LUX 2B?

LUX GV 2B ima hod 390 mm i namenjen je dužim krilima do 3,5 m uz bravu; LUX 2B je za krila do 2 m.

Koja je razlika između LUX GV 2B i LUX FC 2B?

LUX GV 2B je dugačka varijanta bez unutrašnjeg FC graničnika; LUX FC 2B je za krila do 2 m i ima unutrašnji graničnik u zatvorenom položaju.

Koliki je korisni hod klipnjače?

Aktuelni BFT katalog navodi 390 mm.

Koliki je maksimalni ugao otvaranja?

Do 123°, u zavisnosti od montažne geometrije i sigurnosne rezerve hoda.

Koliko traje ciklus pri 90°?

Približno 28 sekundi.

Da li motor ima usporavanje?

Ne. Aktuelni katalog za LUX GV 2B navodi da nema usporavanje.

Da li ima unutrašnje graničnike?

Ne. Potrebni su pravilno postavljeni mehanički graničnici u otvaranju i zatvaranju.

Kako se određuju krajnji položaji?

Radnim vremenom centrale i mehaničkim graničnicima; klipnjača ne sme da udara u sopstveni kraj hoda.

Koja centrala se koristi?

RIGEL 6 prema BFT katalogu 2026.

Kolika je snaga motora?

250 W prema aktuelnom BFT katalogu.

Da li je pogodan za intenzivnu upotrebu?

Da. BFT ga klasifikuje za vrlo intenzivnu upotrebu.

Koji je stepen zaštite?

IP57.

Koji je radni temperaturni opseg?

Od -10 °C do +60 °C.

Kako se podešava sila?

Odvojenim by-pass ventilima za otvaranje i zatvaranje, uz obavezno merenje sila i procenu rizika.

Kako se motor ručno deblokira?

Predviđenim ključem za ručno otključavanje, uz prethodno obezbeđeno krilo.

Može li raditi na dvokrilnoj kapiji?

Da, sa dva kompatibilna motora i RIGEL 6 centralom, uz tačan projekat i bezbednosnu opremu.

Šta poslati za proveru kompatibilnosti?

Mere krila i stuba, fotografije šarki, ispune, graničnika, zone električne brave i položaja budućih nosača.

Šta poslati za servis postojećeg LUX GV motora?

Fotografiju cele nalepnice, motora, centrale, klipnjače, nosača, šarki, graničnika, brave i eventualnog curenja.

Da li je proizvod na stanju?

Nije na stanju. Dracom pruža identifikaciju, servisnu procenu, izbor kompatibilne zamene i profesionalnu montažu.
