BFT GIUNO ULTRA BT A50 – 24 V hidraulični motor za velika krila

BFT GIUNO ULTRA BT A50 je samokočeći 24 V hidraulični linearni pogon za krilne kapije do 5 m i 300 kg po krilu uz električnu bravu. Namenjen je vrlo intenzivnoj upotrebi na višestambenim, poslovnim i industrijskim ulazima.

Proizvod nije na stanju. Dracom pruža identifikaciju postojećeg GIUNO sistema, dijagnostiku hidraulike i elektronike, servisnu procenu, izbor kompatibilne opreme i profesionalnu montažu.

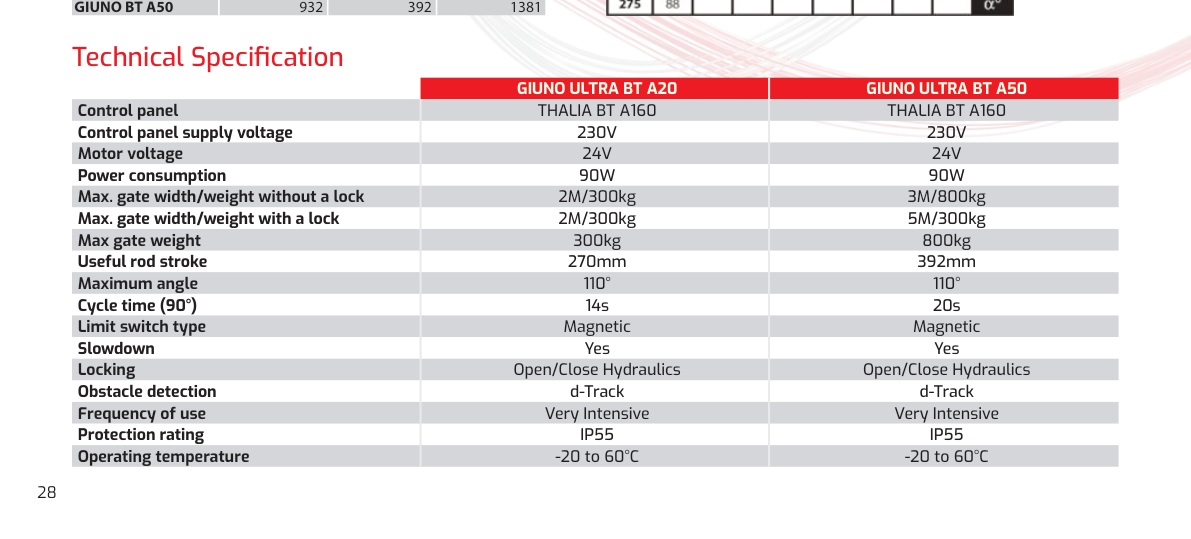

Najvažnije tehničke karakteristike

• 24 V DC hidraulični pogon, maksimalne snage 90 W;
• THALIA BT A160 centrala prema BFT katalogu 2026;
• krilo do 5 m i 300 kg uz električnu bravu;
• maksimalna masa do 800 kg na kraćem krilu, uz proveru tačne revizije i geometrije;
• otvaranje približno 20 sekundi pri 90° i maksimalni ugao 110°;
• magnetni krajnji prekidači, podesivo usporavanje i D-Track kontrola sile;
• vrlo intenzivna upotreba, IP55 i rad od -20 °C do +60 °C.

Kapacitet i obavezna električna brava

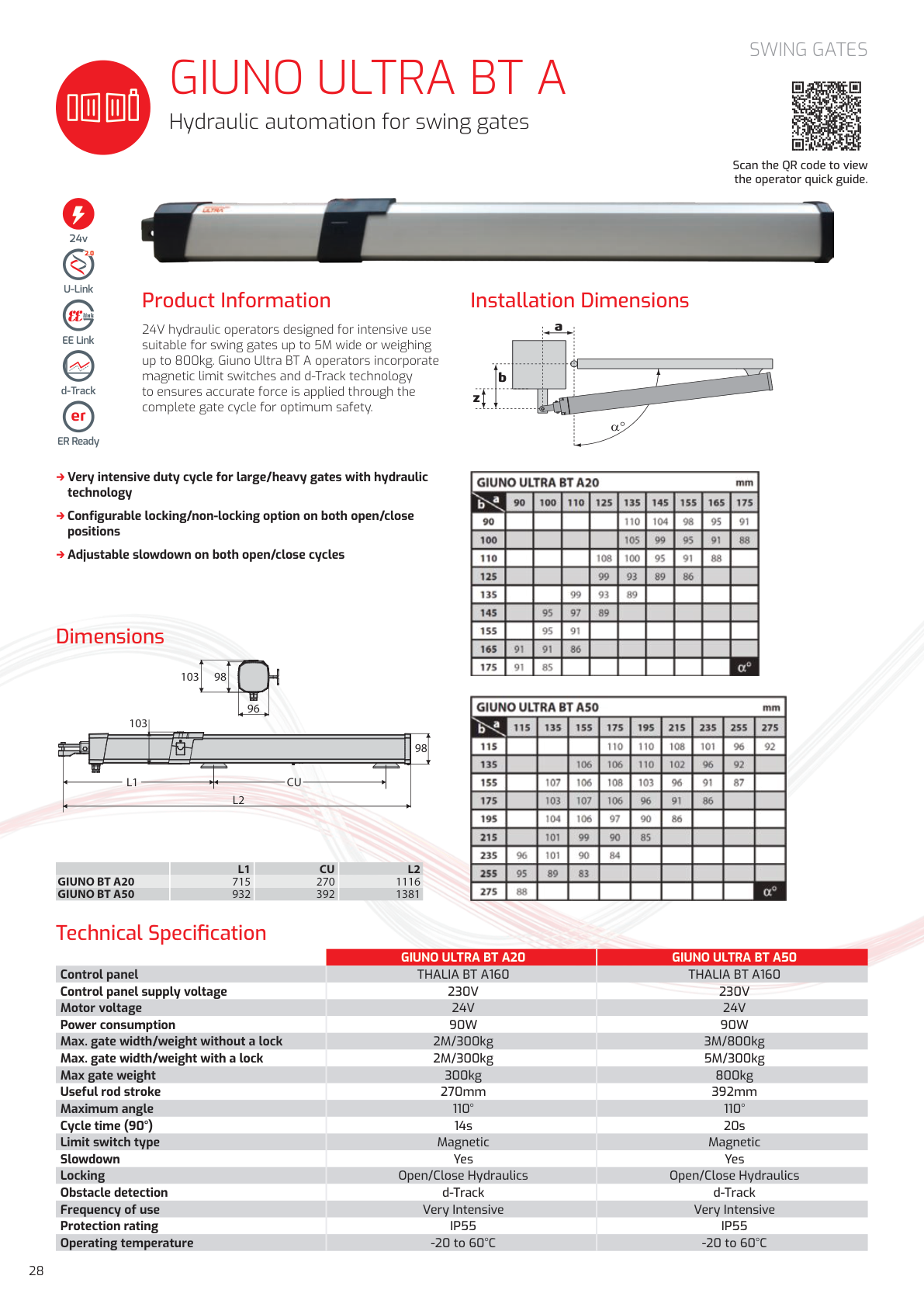

Za krila duža od 3 m BFT uputstvo zahteva električnu bravu. Katalog 2026 navodi 3 m/800 kg bez brave i 5 m/300 kg sa bravom, dok ranija tabela u tačnom motornom uputstvu vezuje 800 kg za krilo do 2 m. Zbog razlike među revizijama, za teška krila Dracom proverava oznaku motora, geometriju, površinu ispune, vetar i aktuelnu BFT dokumentaciju pre konačnog izbora.

Sila, pritisak i hod klipa

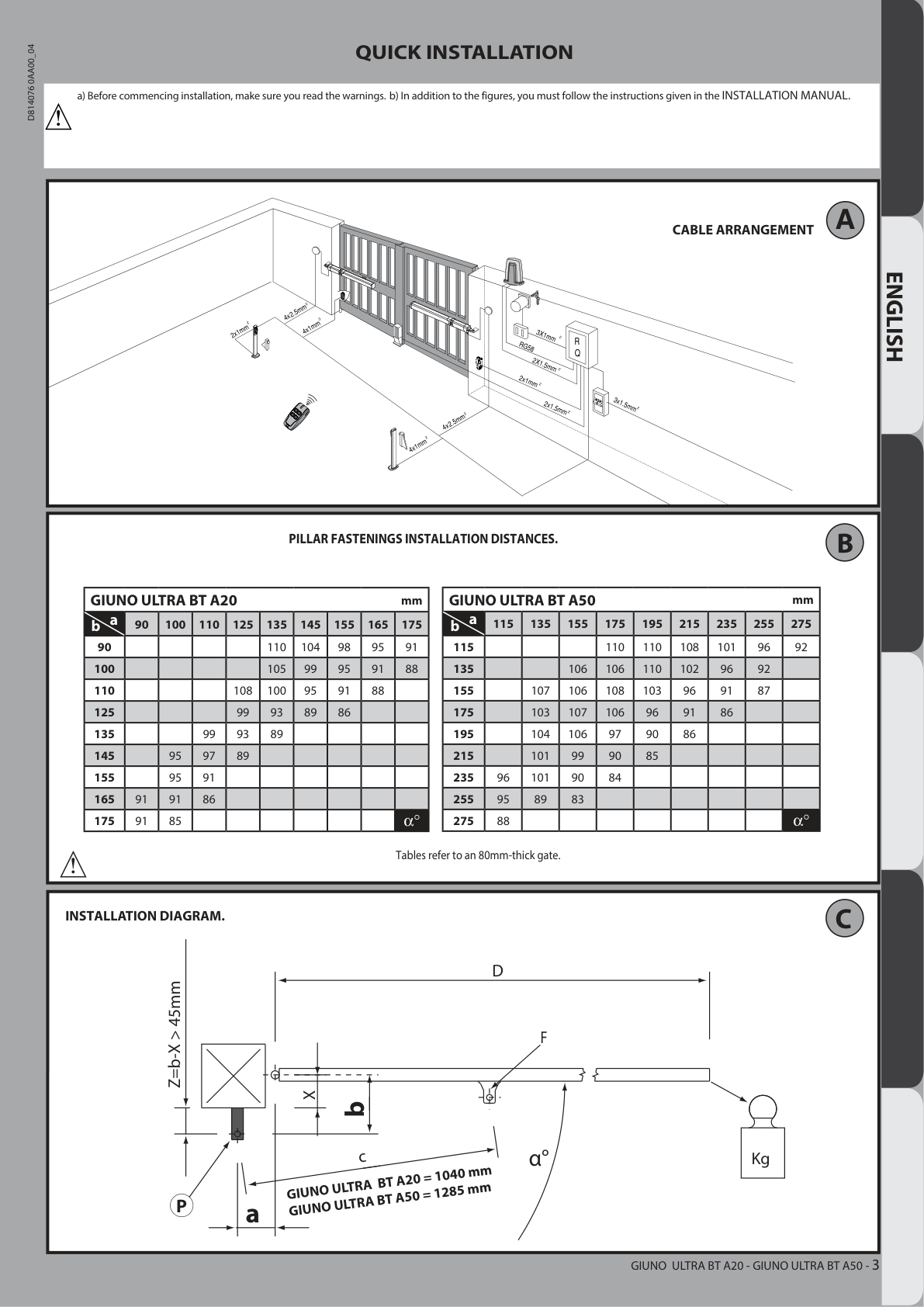

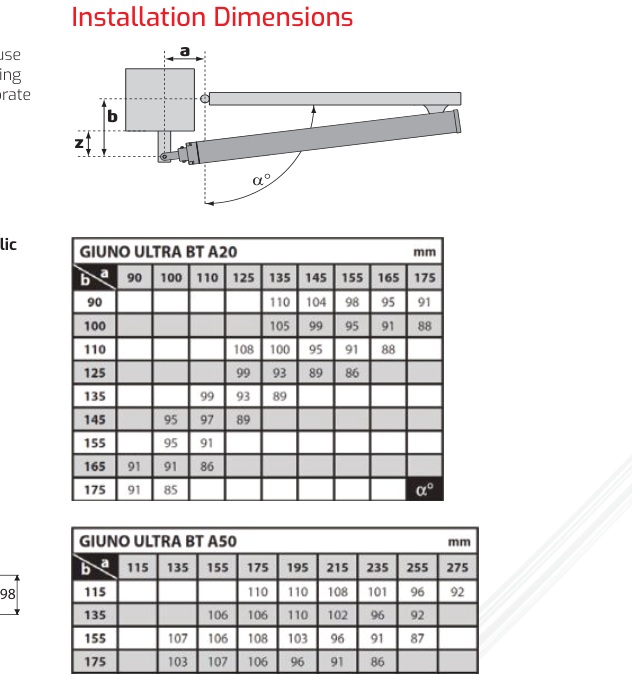

Tačno uputstvo navodi radnu silu do 3000 N, vučnu silu 2600 N, maksimalni pritisak 30 bar i protok pumpe 1,2 l/min. Katalog hod zaokružuje na 392 mm, dok uputstvo precizira približno 390 mm korisnog i 410 mm ukupnog hoda. Za nosače i ugao otvaranja merodavne su montažne tabele i crteži iz uputstva.

Bezbednost i krajnji položaji

Magnetni senzori odvojeno određuju početak usporavanja i krajnji položaj. D-Track preko centrale kontroliše silu i reakciju na prepreku, ali ne zamenjuje fotoćelije, sigurnosne ivice, mehaničke podne graničnike i procenu rizika konkretne kapije.

Održavanje hidrauličnog pogona

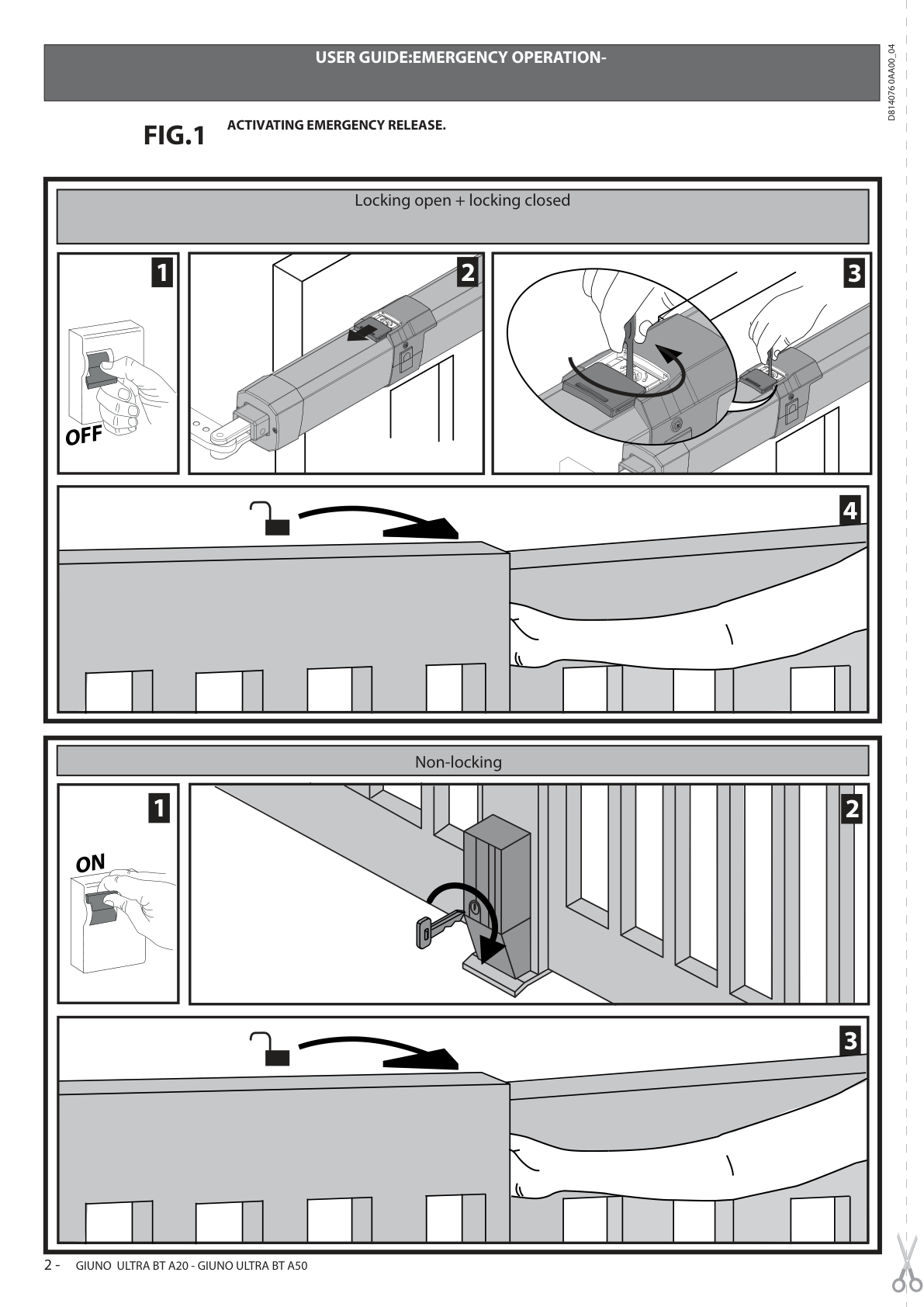

Servis obuhvata proveru curenja ulja, klipnjače i zaptivki, korozije, nosača, lufta šarki, kablova, magnetnih senzora, ručnog kretanja krila i grešaka centrale. Uputstvo navodi ulje Idrolux Winter i preporučuje zamenu ulja približno na pet godina, uz stručnu procenu stvarnog stanja.

Dokumentacija i pravilno tumačenje

Tačno motorno uputstvo je D814076 0AA00_04 za GIUNO ULTRA BT A20/A50. Hrvatsko uputstvo za THALIA BT A80/A160 postavljeno je prvo kao lokalizovan dokument za kompatibilnu centralu, ali nije zamena za mehaničke i hidraulične mere iz GIUNO uputstva.

Podaci potrebni za ponudu ili servis

1. dužina, masa, ispuna i smer otvaranja svakog krila;
2. fotografije nalepnice motora, centrale, nosača, šarki i graničnika;
3. podatak da li postoji električna brava i kako je izvedena;
4. broj dnevnih ciklusa i opis simptoma;
5. fotografije eventualnog curenja ulja i stanje klipnjače.

Kontaktirajte Dracom za identifikaciju, servis ili projektovanje GIUNO ULTRA automatike.
