BFT GIUNO ULTRA BT A20 – hidraulični motor do 2 m/300 kg

BFT GIUNO ULTRA BT A20 – hidraulični motor do 2 m/300 kg – opis proizvoda

BFT GIUNO ULTRA BT A20 – 24 V hidraulični motor za intenzivan rad

BFT GIUNO ULTRA BT A20 je samokočeći 24 V hidraulični linearni pogon za krilne kapije do 2 m i 300 kg po krilu. Namenjen je vrlo intenzivnoj upotrebi na stambenim, višestambenim, poslovnim i industrijskim ulazima.

Proizvod nije na stanju. Dracom pruža identifikaciju postojećeg GIUNO sistema, dijagnostiku hidraulike i elektronike, servisnu procenu, izbor kompatibilne opreme i profesionalnu montažu.

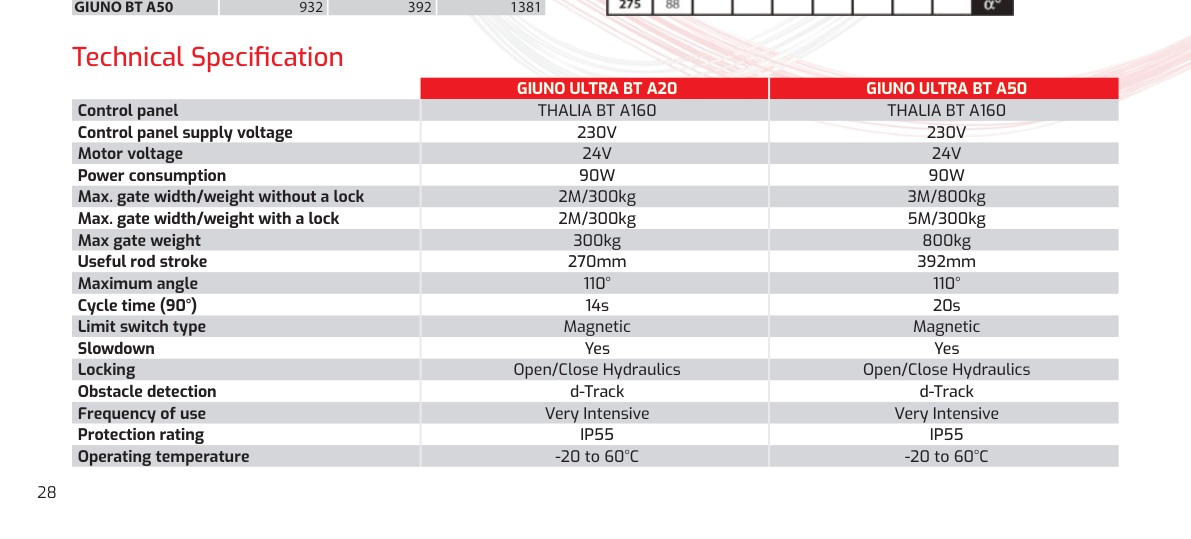

Najvažnije tehničke karakteristike

• 24 V DC hidraulični pogon, maksimalne snage 90 W;

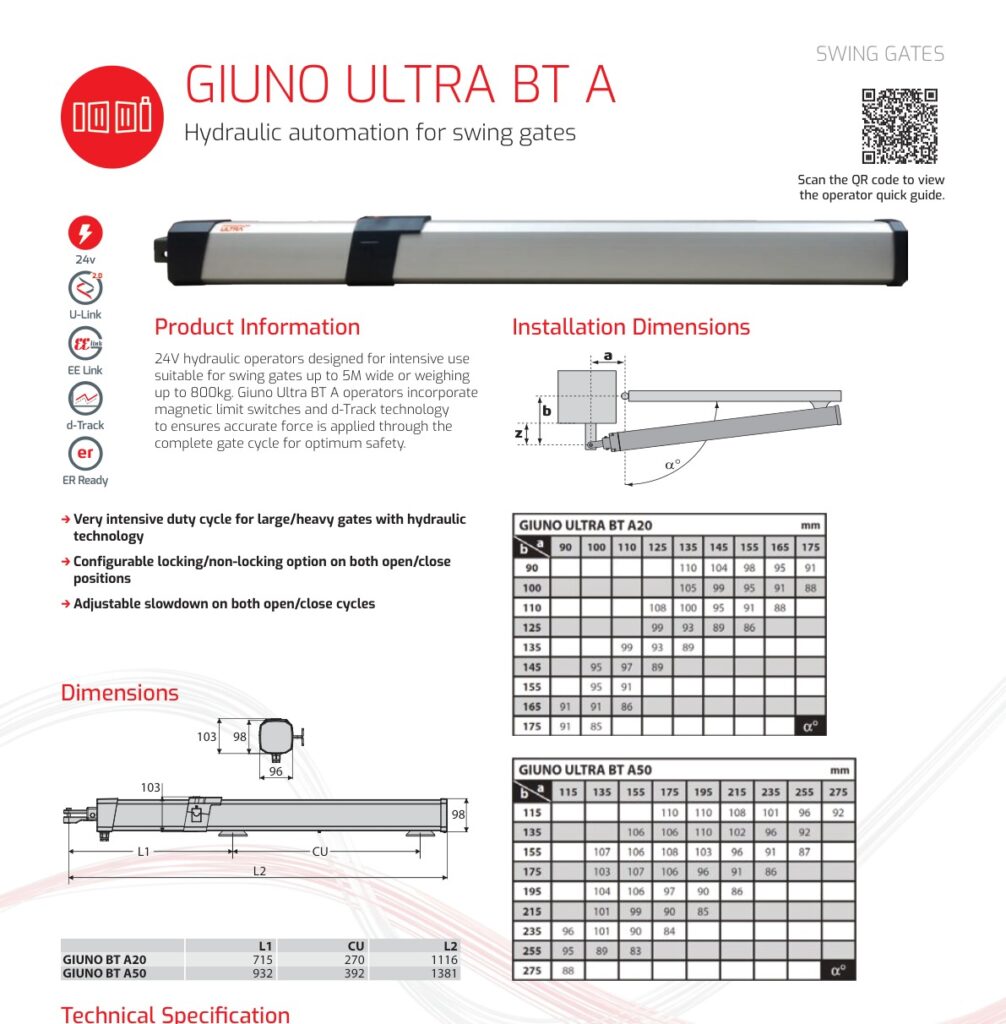

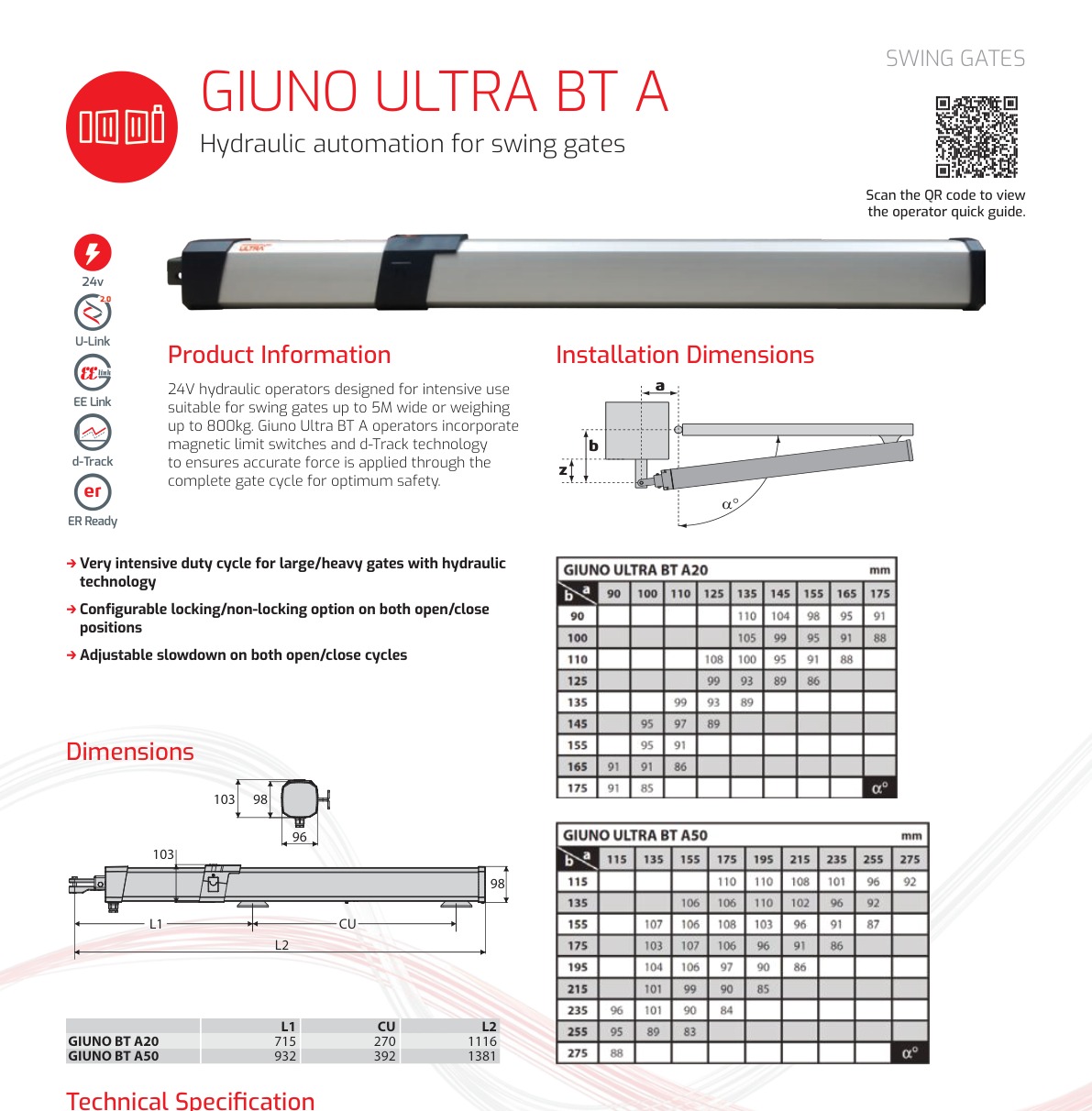

• THALIA BT A160 centrala prema BFT katalogu 2026;
• krilo do 2 m i 300 kg, uz obaveznu proveru geometrije i vetra;
• otvaranje približno 14 sekundi pri 90° i maksimalni ugao 110°;
• magnetni krajnji prekidači i podesivo usporavanje;
• D-Track kontrola sile i elektronska reakcija na prepreku;
• vrlo intenzivna upotreba, IP55 i rad od -20 °C do +60 °C.

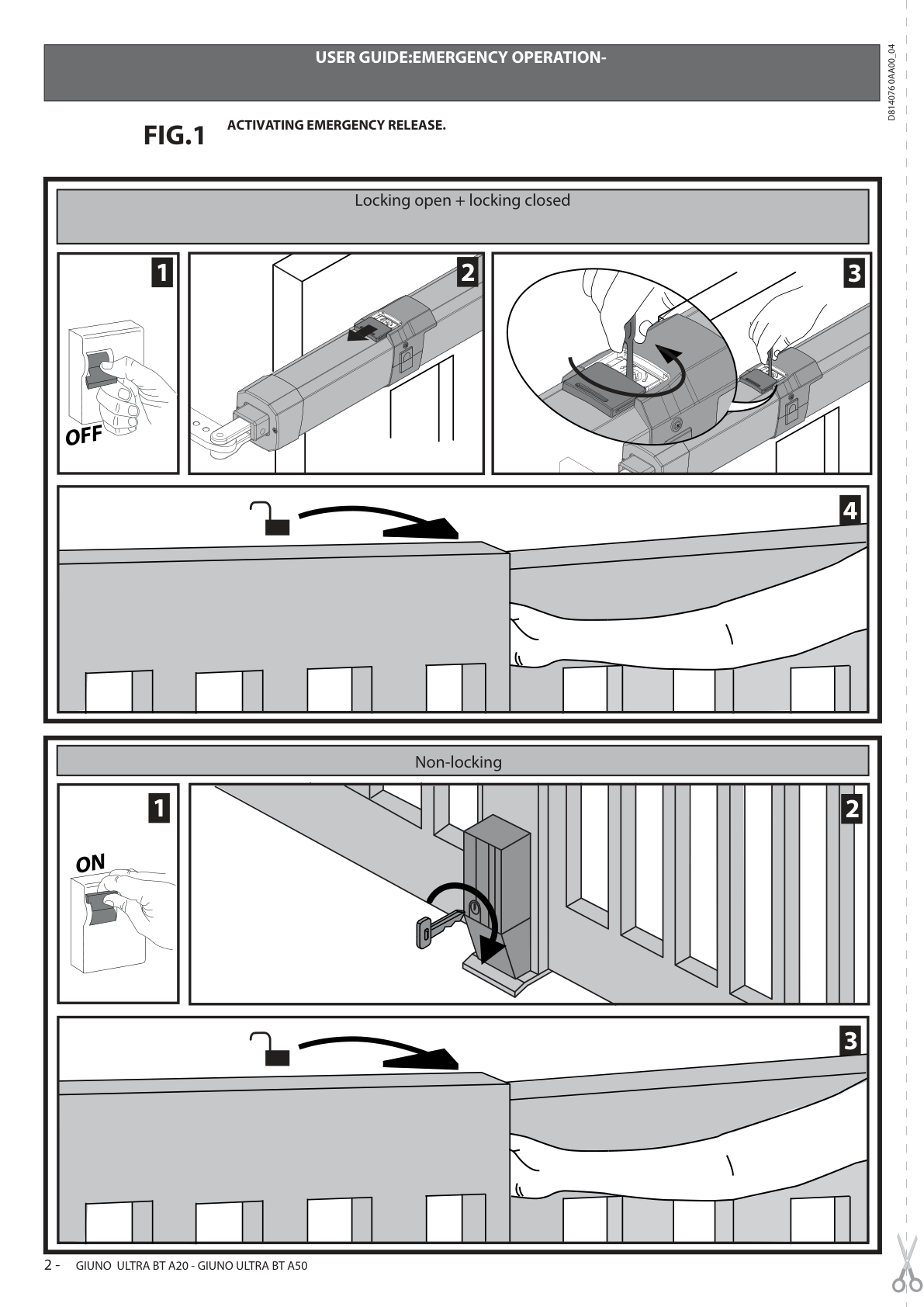

Hidraulična blokada i ručno otključavanje

GIUNO ULTRA BT A20 omogućava podešavanje hidraulične blokade pri otvaranju i zatvaranju. Ručno otključavanje izvodi se odgovarajućim ključem prema uputstvu. Krilo se pre ručnog pomeranja mora obezbediti od nekontrolisanog kretanja.

Sila, pritisak i hod klipa

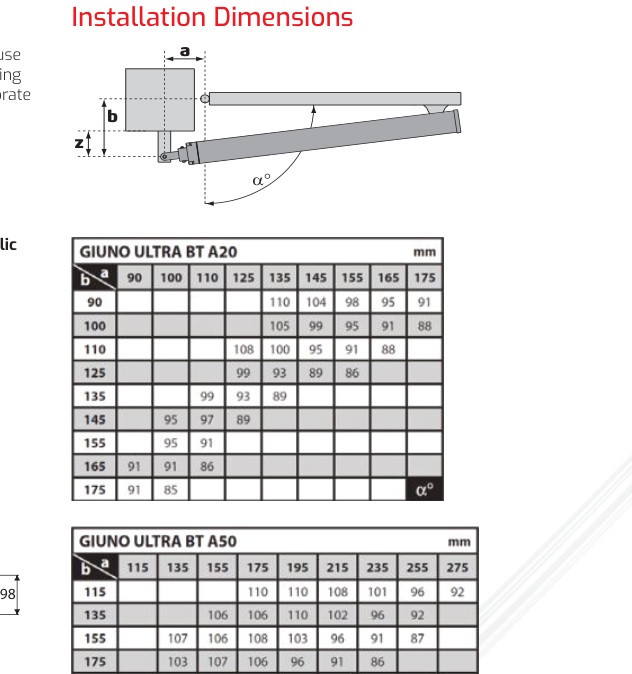

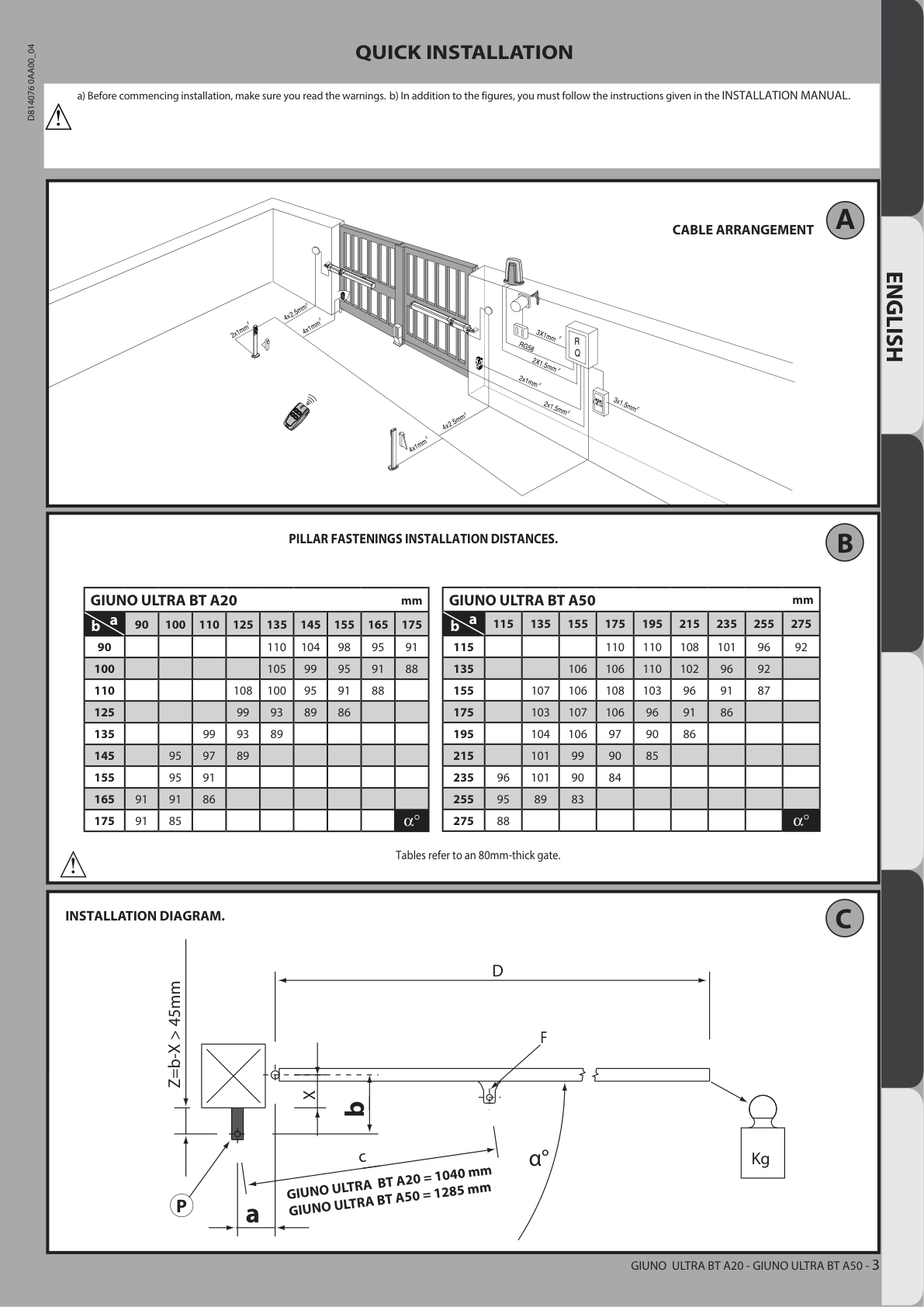

Tačno uputstvo navodi radnu silu do 3000 N, vučnu silu 2600 N, maksimalni pritisak 30 bar i protok pumpe 1,2 l/min. Katalog hod zaokružuje na 270 mm, dok uputstvo precizira približno 268 mm korisnog i 288 mm ukupnog hoda. Za montažne mere merodavne su tabele i crteži iz uputstva.

Bezbednost i krajnji položaji

Magnetni senzori odvojeno određuju početak usporavanja i krajnji položaj. D-Track kontroliše silu preko centrale, ali ne zamenjuje fotoćelije, sigurnosne ivice, mehaničke podne graničnike i procenu rizika prema konkretnoj kapiji.

Održavanje hidrauličnog pogona

Proveravaju se curenje ulja, stanje klipnjače i zaptivki, korozija, nosači, luft šarki, kablovi, magnetni senzori, ručno kretanje krila i greške centrale. Uputstvo navodi ulje Idrolux Winter i preporučuje zamenu ulja približno na pet godina, uz stručnu procenu stvarnog stanja.

Dokumentacija i pravilno tumačenje

Tačno motorno uputstvo je D814076 0AA00_04 za GIUNO ULTRA BT A20/A50. Hrvatski dokument za THALIA BT A80/A160 postavljen je prvi kao lokalizovano uputstvo za kompatibilnu centralu, ali nije zamena za mehaničke i hidraulične mere iz GIUNO uputstva.

Podaci potrebni za ponudu ili servis

1. dužina, masa, ispuna i smer otvaranja svakog krila;
2. fotografije nalepnice motora, centrale, nosača, šarki i graničnika;
3. broj dnevnih ciklusa i opis simptoma;
4. fotografije eventualnog curenja ulja i stanje klipnjače;
5. podatak da li problem postoji pri otvaranju, zatvaranju ili u oba smera.

Kontaktirajte Dracom za identifikaciju, servis ili projektovanje GIUNO ULTRA automatike.
