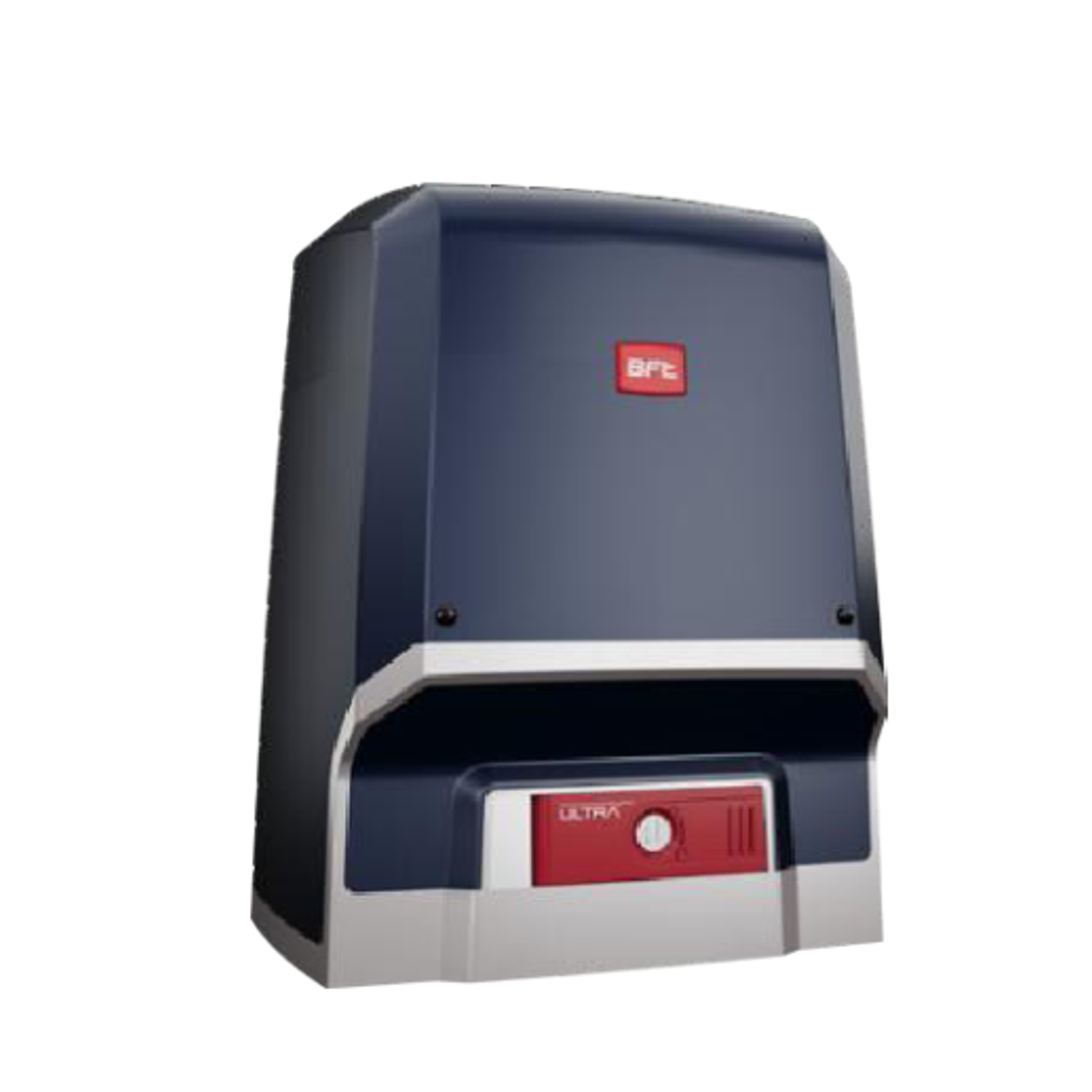

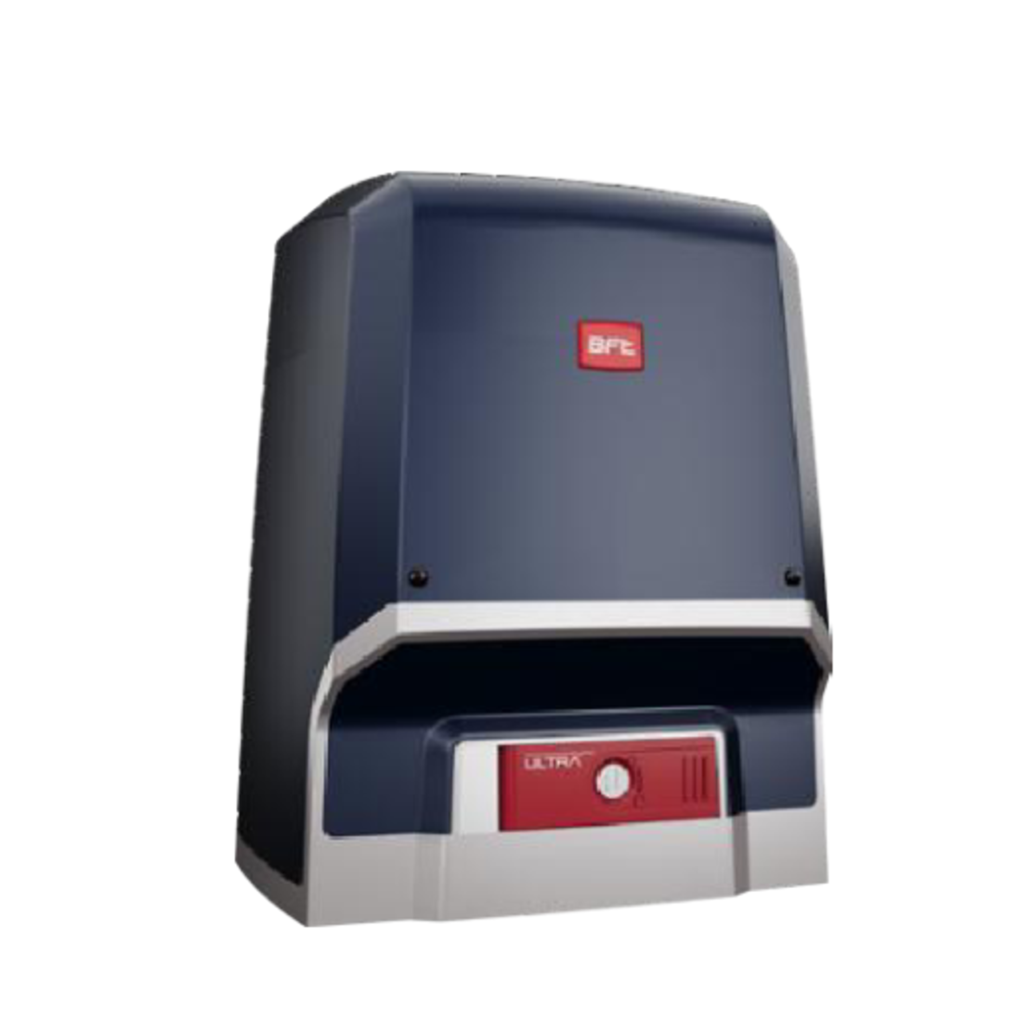

BFT ARES ULTRA BT B1500 – motor za klizne kapije do 1500 kg
BFT ARES ULTRA BT B1500 je 24 V elektromehanički motor za klizne kapije na šini do 1500 kg ili konzolne kapije do 750 kg. Ima ugrađenu MERAK BT A centralu, magnetne krajnje prekidače, D-Track detekciju prepreke i usporavanje.
Tačan modelski vodič navodi 12 m/min, 15 uzastopnih ciklusa i rad od -20 do +55 °C. Proizvod nije na stanju; Dracom pruža proveru kapije, montažu, programiranje i servis.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
BFT ARES ULTRA BT B1500 – motor za klizne kapije do 1500 kg – opis proizvoda
BFT ARES ULTRA BT B1500 – motor za klizne kapije do 1500 kg
BFT ARES ULTRA BT B1500, šifra P926204 00002, jeste 24 V elektromehanički motor za klizne kapije na šini do 1500 kg ili konzolne kapije do 750 kg. Ugrađena MERAK BT A centrala, magnetni krajnji prekidači, D-Track i usporavanje omogućavaju precizno upravljanje intenzivno korišćenom kapijom.
Proizvod nije na stanju. Dracom pruža proveru mehanike kapije, dimenzionisanje, montažu, programiranje, dijagnostiku i servis u Beogradu i Srbiji.
Potvrđene tehničke karakteristike
| Kapija na šini | do 1500 kg |
|---|---|
| Konzolna kapija | do 750 kg |
| Napajanje centrale / motor | 220–230 V AC / 24 V DC |
| Maksimalna snaga | 160 W |
| Standby potrošnja | 0,43 W |
| Ugrađena centrala | MERAK BT A |
| Brzina | do 12 m/min prema modelskom vodiču |
| Obrtni moment | 30 Nm |
| Uzastopni ciklusi | 15 prema modelskom vodiču |
| Krajnji prekidači | magnetni |
| Usporavanje / prepreka | da / D-Track |
| Zaštita / temperatura | IP44 / -20 do +55 °C |

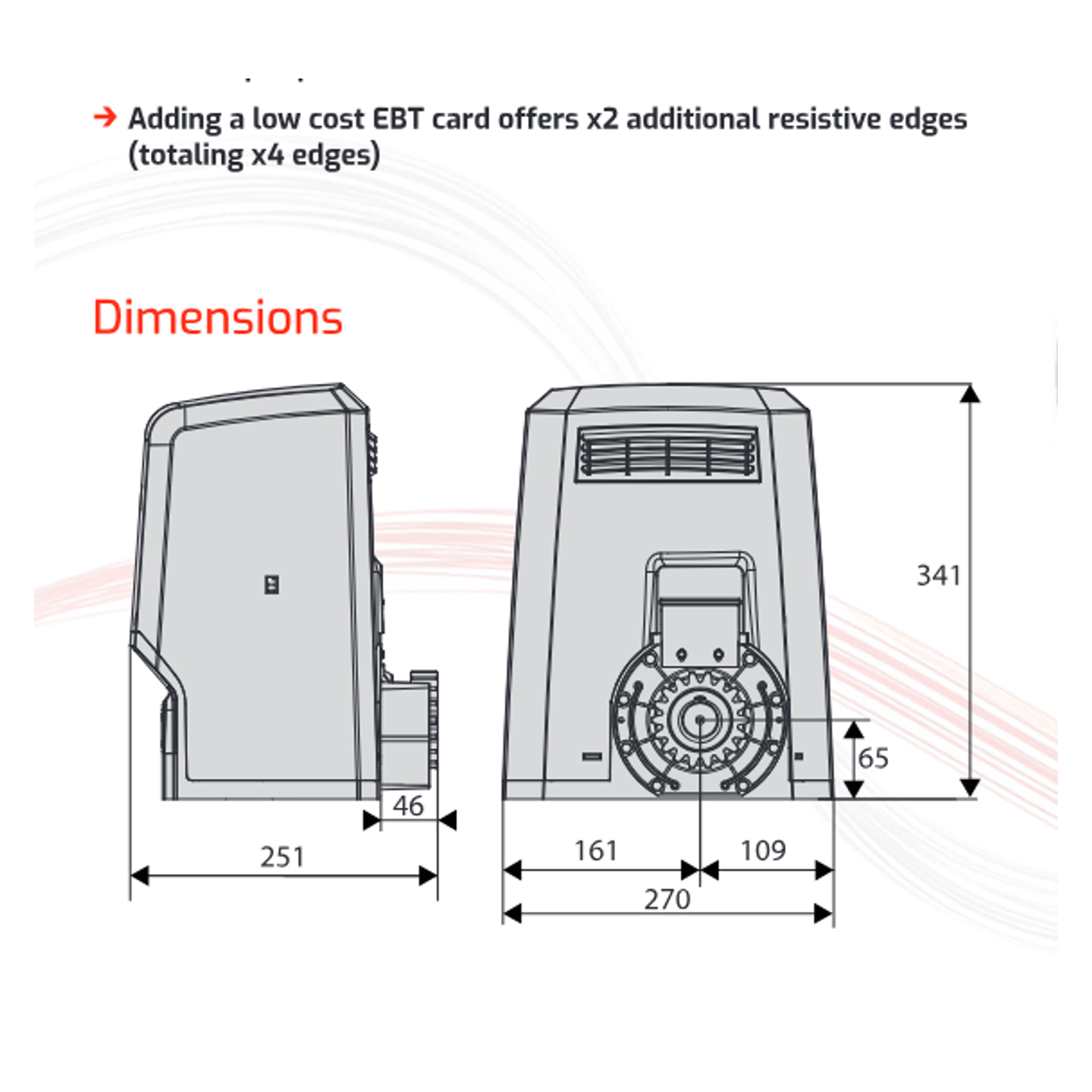

| Dimenzije | 270 × 251 × 341 mm; izbačaj zupčanika 46 mm |
1500 kg važi za kapiju na šini
Za konzolnu kapiju katalog navodi upola manju granicu, do 750 kg. Masa je samo početni kriterijum: treba proveriti dužinu krila, vetar, nagib, šinu, točkove, vođice, ručni otpor i dnevni broj ciklusa.
Modelski vodič ima prednost nad neusaglašenom tabelom

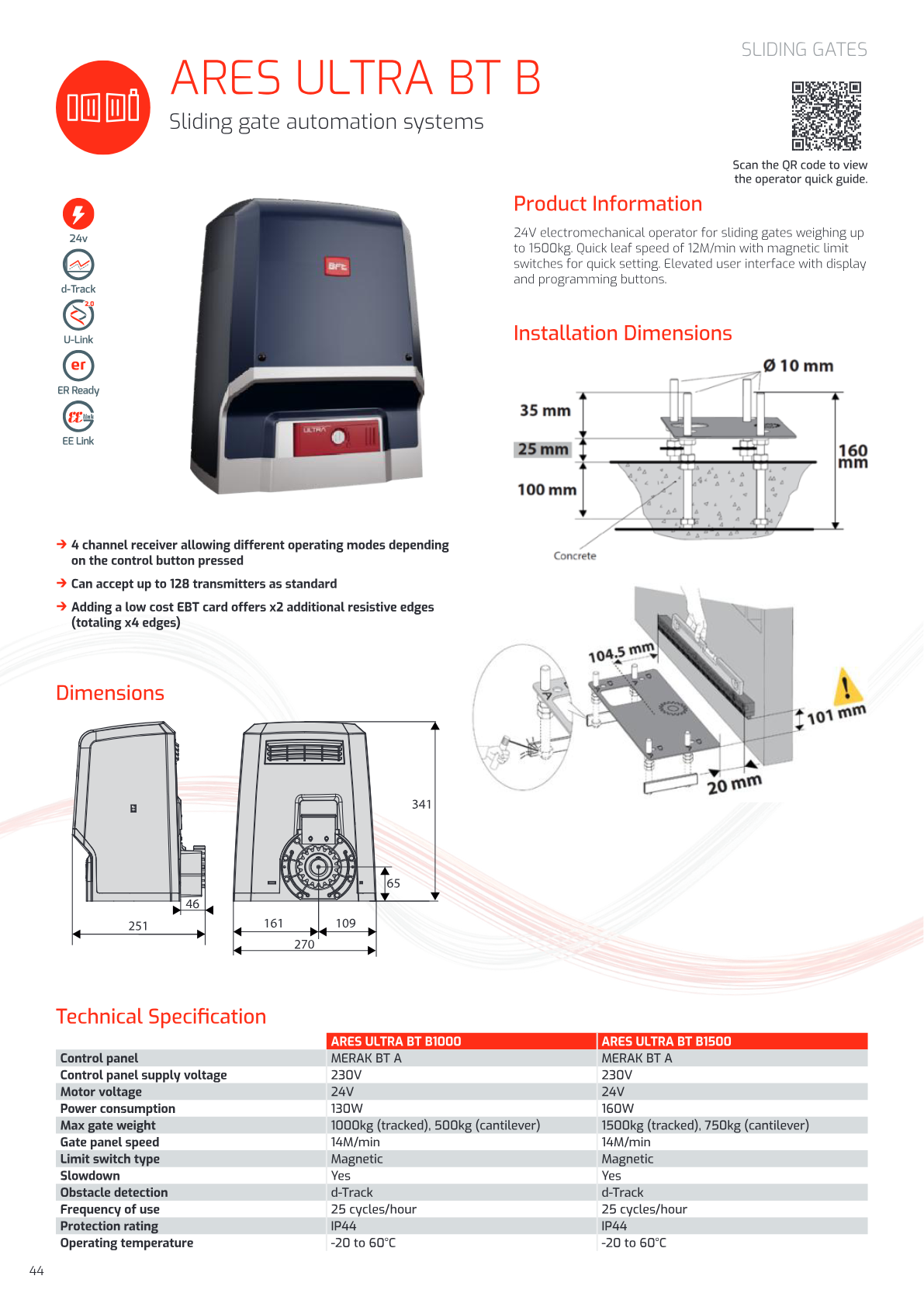

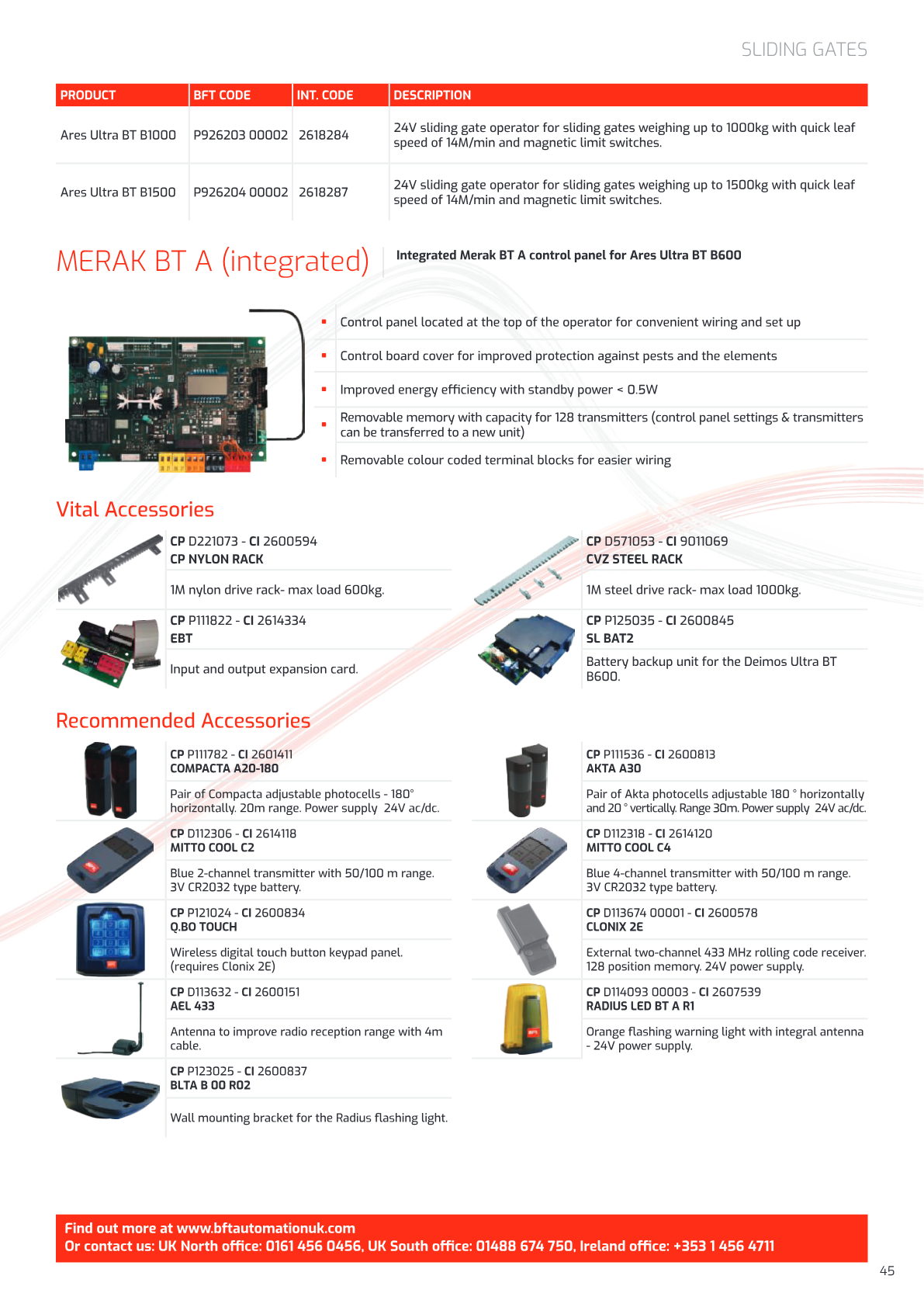

Tačan vodič D814462 navodi 12 m/min, 15 uzastopnih ciklusa i temperaturu do +55 °C. Katalog 2026 u tehničkoj tabeli navodi 14 m/min, 25 ciklusa/h i +60 °C, dok opis i izborna tabela navode 12 m/min. Dracom zato koristi konzervativne vrednosti tačnog modelskog vodiča i javno beleži konflikt.
MERAK BT A i bezbednost
Ugrađena centrala podržava magnetne krajnje prekidače, D-Track detekciju prepreke, usporavanje i memoriju do 128 daljinaca. Fotoćelije, sigurnosne ivice i pravilno podešene sile ostaju obavezni prema proceni rizika. D-Track ne popravlja lošu mehaniku kapije.
Zupčasta letva i mehanika
Za opterećenje do 1500 kg koristi se odgovarajuća čelična zupčasta letva, pravilno poravnata sa zupčanikom. Kapija mora da se kreće ravnomerno ručno, bez zapinjanja i podizanja motora preko letve.
Dokumentacija i servis

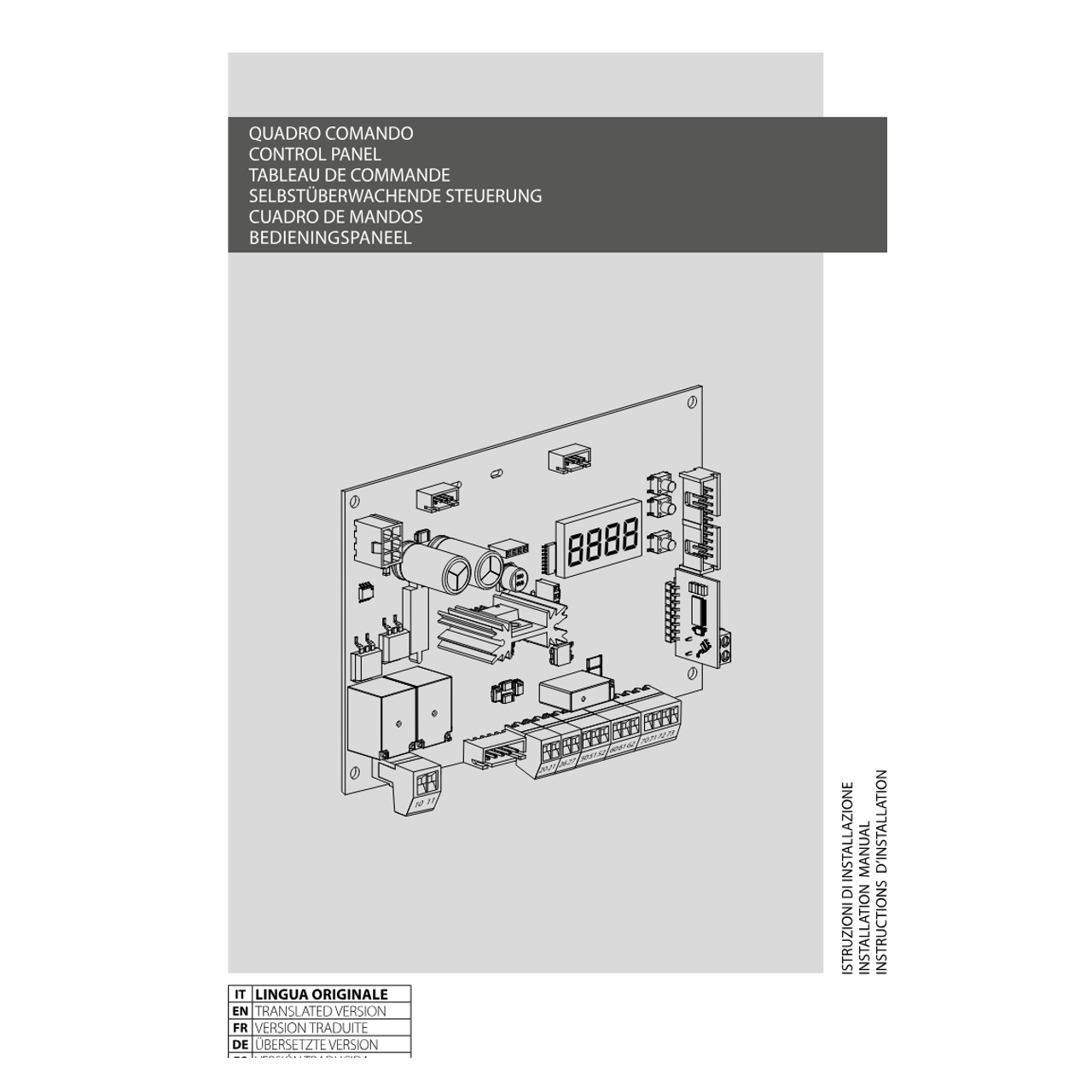

Tačno zajedničko uputstvo B1000/B1500 iz 2026. koristi se za identifikaciju motora, a MERAK BT A uputstva za ožičenje i programiranje centrale. Za servis pošaljite fotografije nalepnice, displeja ili greške, krajnjih magneta, zupčaste letve, šine i točkova.
Kontaktirajte Dracom za proveru kompatibilnosti, montažu ili servis BFT ARES ULTRA BT B1500 sistema.
Problemi i rešenja – BFT ARES ULTRA BT B1500
Motor ne pokreće kapiju
Proveriti mrežno napajanje, osigurače, STOP i sigurnosne ulaze, MERAK BT A displej i ručno kretanje kapije. Rad na 230 V prepustiti stručnom licu.
Kapija staje ili vraća smer
Proveriti šinu, točkove, vođice, letvu, D-Track podešavanje, fotoćelije i sigurnosne ivice. Ne povećavati silu pre otklanjanja mehaničkog otpora.
Magnetni krajnji prekidač ne reaguje
Proveriti položaj i polaritet magneta, razmak, nosač, ožičenje i ulaze centrale. Ne koristiti mehanički udar kao krajnji položaj.
Zupčasta letva preskače
Proveriti modul, čeličnu letvu, zazor, visinu motora, poravnanje i pričvršćenje. Teška kapija ne sme da oslanja svoju masu na zupčanik.
Motor se pregreva
Proveriti masu, ručni otpor, nagib, broj ciklusa, napajanje, zupčanik i ventilaciju. Granica modela nije dozvola za neispravnu mehaniku.
Kapija je sporija od očekivanog
Modelski vodič navodi do 12 m/min. Proveriti parametre, napon, mehanički otpor, usporavanje i masu; ne koristiti neusaglašeni kataloški red 14 m/min kao garanciju.
Usporavanje ne radi pravilno
Proveriti naučene krajnje položaje, magnete, MERAK BT A parametre i zonu usporavanja.
Daljinac ne radi
Proveriti bateriju, memoriju prijemnika, 433,92 MHz kompatibilnost, programiranje i antenu.
Na displeju je kod greške
Fotografisati ceo kod pre resetovanja, sačuvati podatke o trenutku greške i proveriti odgovarajuću MERAK BT A tabelu grešaka.

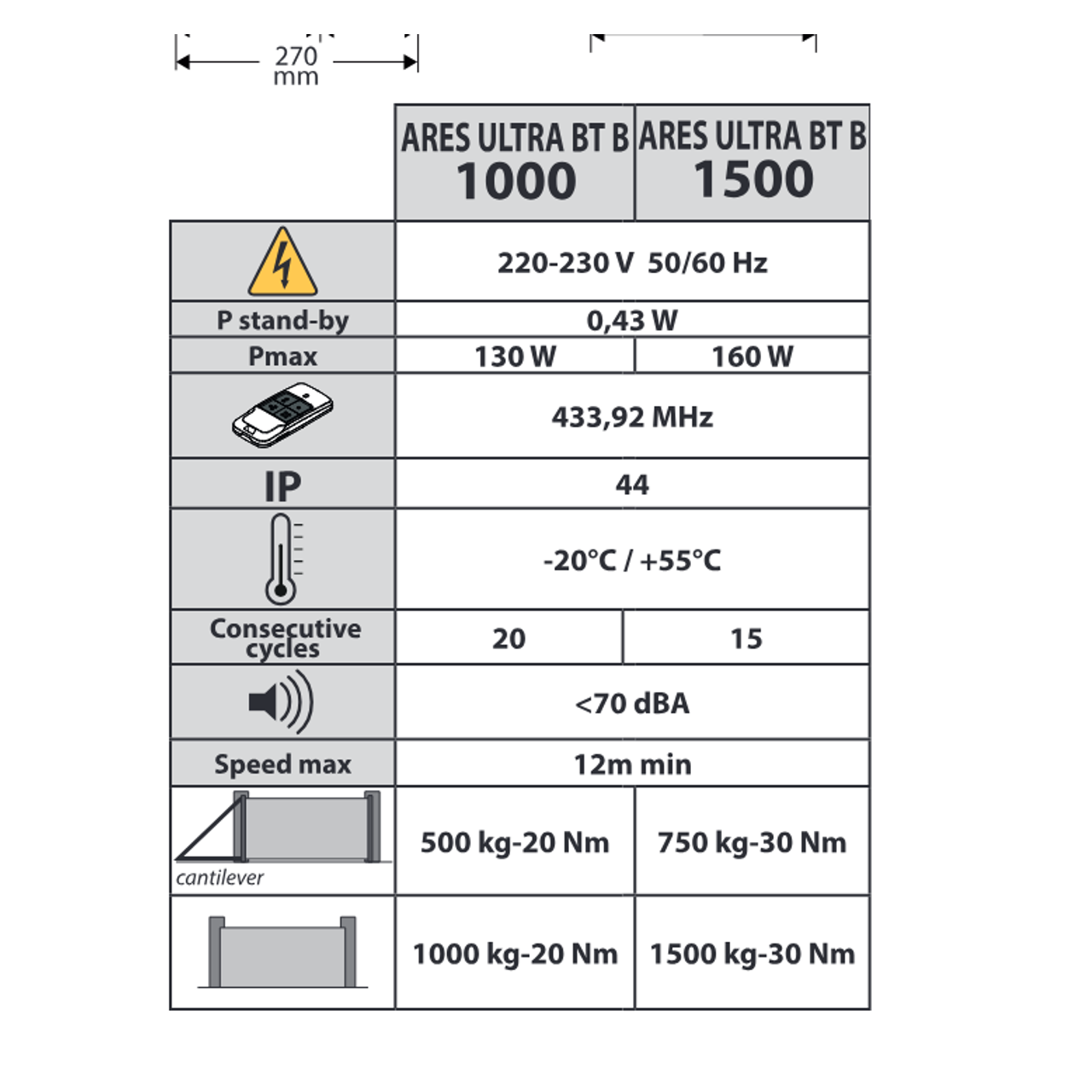

Tehničke specifikacije za BFT ARES ULTRA BT B1500 – motor za klizne kapije do 1500 kg
| Model | ARES ULTRA BT B1500 |
|---|---|
| BFT šifra | P926204 00002 |
| Interna BFT šifra | 2618287 |
| Tip motora | elektromehanički motor za klizne kapije |
| Napajanje centrale | 220–230 V AC 50/60 Hz |
| Napon motora | 24 V DC |
| Maksimalna snaga | 160 W |
| Standby potrošnja | 0.43 W |
| Ugrađena centrala | MERAK BT A |
| Kapija na šini | do 1500 kg |
| Konzolna kapija | do 750 kg |
| Maksimalna brzina | 12 m/min |
| Maksimalni obrtni moment | 30 Nm |
| Uzastopni ciklusi | 15 |
| Frekventnost iz kataloga | 25 ciklusa/h |
| Krajnji prekidači | magnetni |
| Usporavanje | da |
| Detekcija prepreke | D-Track |
| Memorija daljinaca | 128 |
| Stepen zaštite | IP44 |
| Radna temperatura | -20 do +55 °C |
| Buka | manje od 70 dB(A) |
| Dimenzije | 270 × 251 × 341 mm; izbačaj zupčanika 46 mm |
| Zupčasta letva | čelična za opterećenje do 1500 kg |
| Proizvođač |
Uputstva i dokumentacija za BFT ARES ULTRA BT B1500 – motor za klizne kapije do 1500 kg
Galerija i video – BFT ARES ULTRA BT B1500 – motor za klizne kapije do 1500 kg
Najčešća pitanja za BFT ARES ULTRA BT B1500 – motor za klizne kapije do 1500 kg
Šta je BFT ARES ULTRA BT B1500?
To je 24 V elektromehanički motor za klizne kapije sa ugrađenom MERAK BT A centralom.
Za koliku kapiju je namenjen B1500?
Za kapiju na šini do 1500 kg ili konzolnu kapiju do 750 kg, uz proveru mehanike i intenziteta.
Da li 1500 kg važi i za konzolnu kapiju?
Ne. Za konzolnu kapiju potvrđena granica je 750 kg.
Koja je fabrička šifra motora?
P926204 00002, interna BFT šifra 2618287.
Koji je napon motora?
Motor radi na 24 V DC, dok se centrala napaja sa 220–230 V AC.
Kolika je snaga?
Tačan modelski vodič navodi maksimalno 160 W.
Koja centrala je ugrađena?
MERAK BT A.
Kolika je brzina kapije?
Tačan modelski vodič i izborna tabela navode do 12 m/min.
Zašto katalog na jednom mestu navodi 14 m/min?
Tehnička tabela je neusaglašena sa opisom, izbornom tabelom i modelskim vodičem. Koristi se konzervativnih 12 m/min.
Koliki je obrtni moment?
30 Nm prema tačnom modelskom vodiču.
Koliko ciklusa može da uradi?
Vodič navodi 15 uzastopnih ciklusa, a katalog 25 ciklusa/h. To nisu iste metrike i ne smeju se mešati.
Da li motor ima usporavanje?
Da, aktuelni katalog navodi usporavanje.
Koje krajnje prekidače koristi?
Magnetne krajnje prekidače.
Šta je D-Track?
BFT sistem elektronske kontrole sile i reakcije na prepreku preko kompatibilne centrale.
Da li D-Track zamenjuje fotoćelije?
Ne. Fotoćelije i drugi bezbednosni uređaji određuju se prema proceni rizika.
Koliki je stepen zaštite?
IP44.
Koji je radni temperaturni opseg?
Tačan vodič navodi -20 do +55 °C.
Kolika je standby potrošnja?
0,43 W prema modelskom vodiču.
Koliko daljinaca prima centrala?
Do 128 kao standard prema katalogu.
Koja zupčasta letva se koristi?
Za veliko opterećenje bira se odgovarajuća čelična letva, uz proveru modula i pravilno poravnanje.
Da li motor rešava teško kretanje kapije?
Ne. Šina, točkovi, vođice i konstrukcija moraju biti ispravni pre automatizacije.
Šta poslati za proveru kompatibilnosti?
Masa i dužina kapije, tip šinska/konzolna, fotografije šine, točkova, letve, vođica i podatak o broju ciklusa.
Šta poslati za servis?
Fotografiju nalepnice, MERAK BT A centrale, displeja sa greškom, magneta, zupčaste letve, šine i točkova.
Da li je cena objavljena?
Ne. Ponuda zavisi od dostupnosti, stanja kapije, opreme, montaže i bezbednosnih uređaja.
Problemi i rešenja za BFT ARES ULTRA BT B1500 – motor za klizne kapije do 1500 kg
Za kliznu kapiju prvo se bezbedno proveravaju napajanje, šina, prepreke, ručno otključavanje, fotoćelije i daljinski upravljač.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore kliznih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Motor radi, ali se kapija ne pomera
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
