Beninca VN.ST20 — motor za sekcijska garažna vrata – opis proizvoda

Beninca VN.ST20 — motor za sekcijska garažna vrata

Name: Beninca VN.ST20 — motor za sekcijska garažna vrata
Brand: Beninca
SKU: BENINCA-VN-ST20

Beninca VN.ST20 — trofazni motor sa plastičnim kućištem za sekcijska i rolo vrata

Beninca VN.ST20 je trofazni (400V) motor za industrijska sekcijska i rolo vrata, sa plastičnim kućištem koje olakšava instalaciju. Predstavlja trofaznu varijantu VN.S20 motora, sa istom mehanikom kao VN.MT20 ali plastičnim umesto metalnog kućišta.

Ključne karakteristike

Napajanje: 400 Vac trofazno, 50/60 Hz
Maksimalna struja: 1.7A
Obrtni moment: do 180Nm (prema zvaničnom web sajtu; arhivirano uputstvo navodi 90Nm — videti napomenu o konfliktu izvora)
Redukcija krajnjih pozicija: 1/20 (18 izlaznih obrtaja)
Režim rada: 50% (web) / 40% (arhivirano uputstvo)
Stepen zaštite: IP40
Maksimalna preporučena površina vrata: 40m²
Podmazivanje: uljno (Agip Blasia 32)
Težina: približno 14.8kg

Napomena o obrtnom momentu

Postoji razlika između vrednosti obrtnog momenta na zvaničnom web sajtu (180Nm) i arhiviranom uputstvu (90Nm) — isti obrazac konflikta viđen kod cele VN.M/VN.S/VN.MT/VN.ST porodice motora.

Centrala

VN.ST20 nema ugrađenu upravljačku centralu. Za punu automatizaciju preporučuju se START ili THINKY (THINKY je obavezan ukoliko se koristi ESW varijanta sa apsolutnim enkoderom).

Primena

Namenjen za industrijska sekcijska i rolo vrata gde je dostupno trofazno napajanje, uz jednostavniju instalaciju zahvaljujući plastičnom kućištu.

Tehnički podaci

Podatak	Vrednost	Izvor
Namena	Industrijska sekcijska/rolo vrata (trofazna)	Zvanicni web
Napajanje	400	Web + manual
Maksimalna apsorbovana struja	1.7	Web + manual
Obrtni moment	180 (web) / 90 (manual)	Web + manual
Maksimalan broj izlaznih obrtaja	18	Zvanicni web
Redukcija krajnjih pozicija	1/20	Zvanicni web
Rezim rada	50% (web) / 40% (manual)	Web + manual
Stepen zastite	IP40	Zvanicni web
Maksimalna povrsina vrata	40	Zvanicni web
Otvor osovine	25.4	Manual
Enkoder	Ne	Zvanicni web
Tezina	14.8	Zvanicni web
Broj motora po paleti	32	Zvanicni web

Problemi i rešenja

## Motor se ne pokreće

## Vrata se ne zaustavljaju na tačnoj poziciji

## Motor se pregreva ili se aktivira termička zaštita

## Brzo otkočivanje ne radi ispravno

## Neusaglašenost obrtnog momenta sa dokumentacijom

Proverite trofazno napajanje 400Vac na svim fazama (moguć ispad jedne faze).
Proverite termičku zaštitu (aktivira se na 130°C).
Proverite podešenost 4 mikrometrijski podesivih krajnjih prekidača.
Proverite konekcije ka eksternoj centrali.
Proverite da ciklus rada ne prelazi preporučeni duty cycle (40-50% u zavisnosti od izvora).
Proverite opterećenje vrata u odnosu na maksimalnu deklarisanu težinu (3700N).
Proverite mikroprekidač i mehanizam za otkočivanje.
Postoji razlika između zvaničnog sajta (180Nm) i arhiviranog uputstva (90Nm). Za kritične instalacije kontaktirati zvaničnog distributera.

Tehničke specifikacije za Beninca VN.ST20 — motor za sekcijska garažna vrata

Proizvođač	Beninca
Model	VN.ST20
Vrsta proizvoda	Motori za segmentna vrata

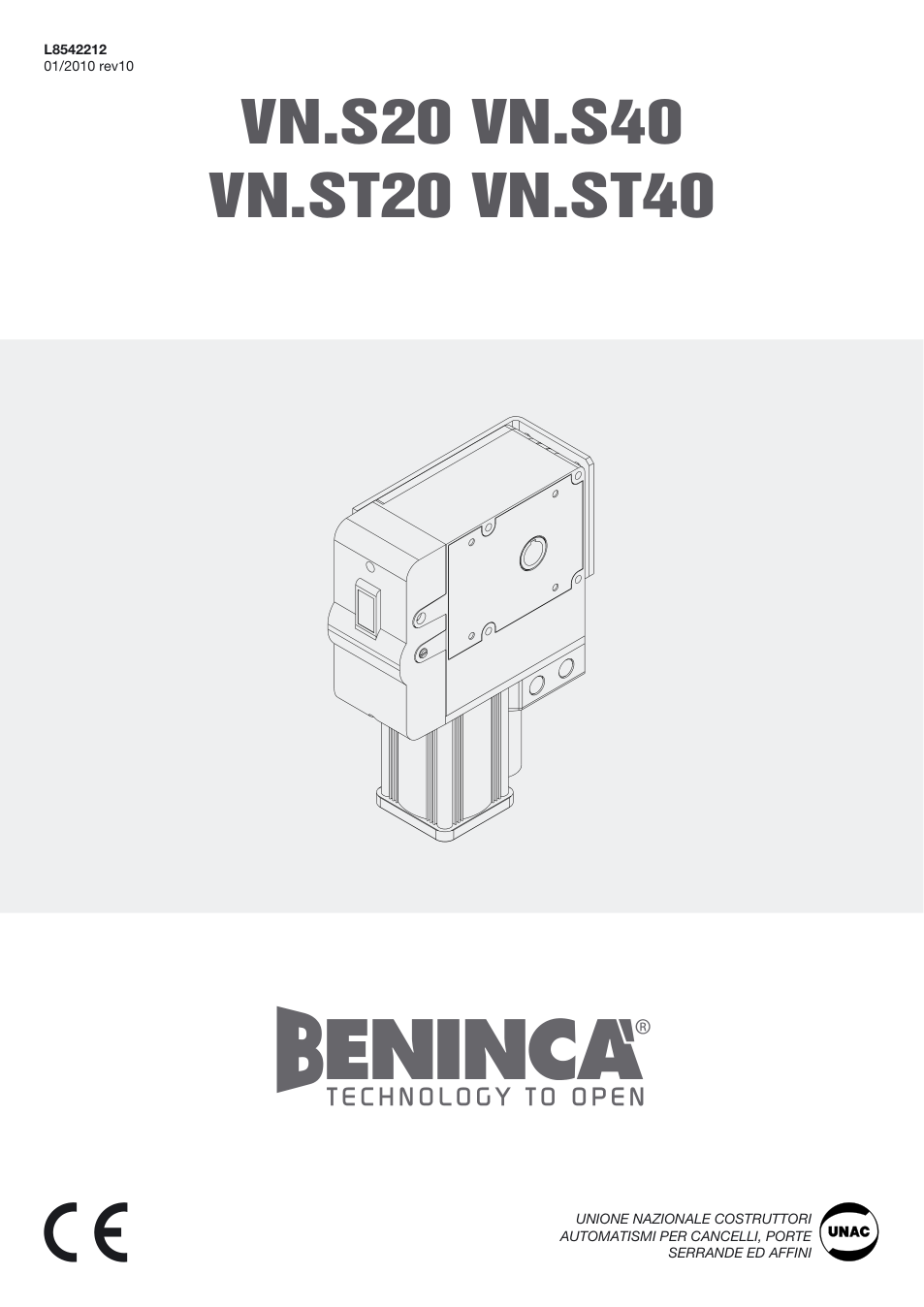

Uputstva i dokumentacija za Beninca VN.ST20 — motor za sekcijska garažna vrata

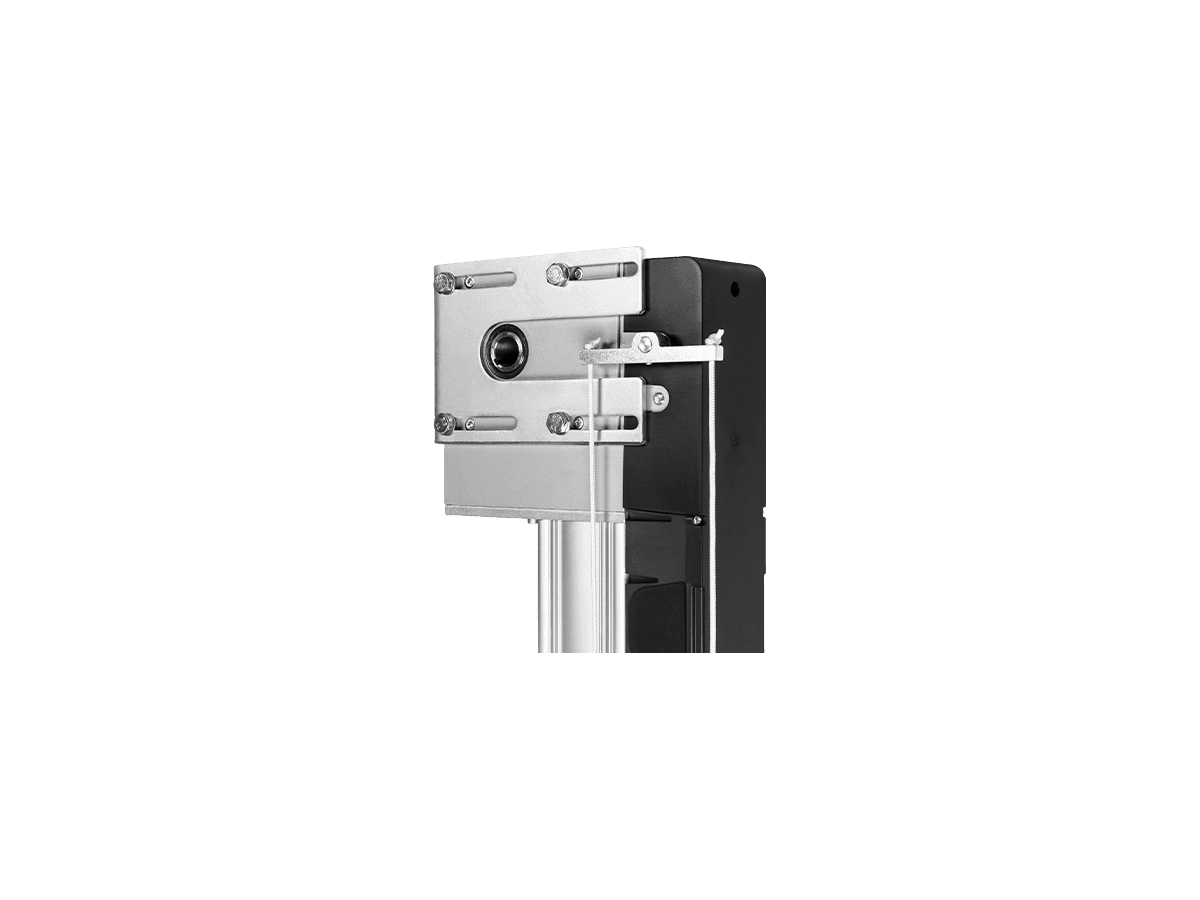

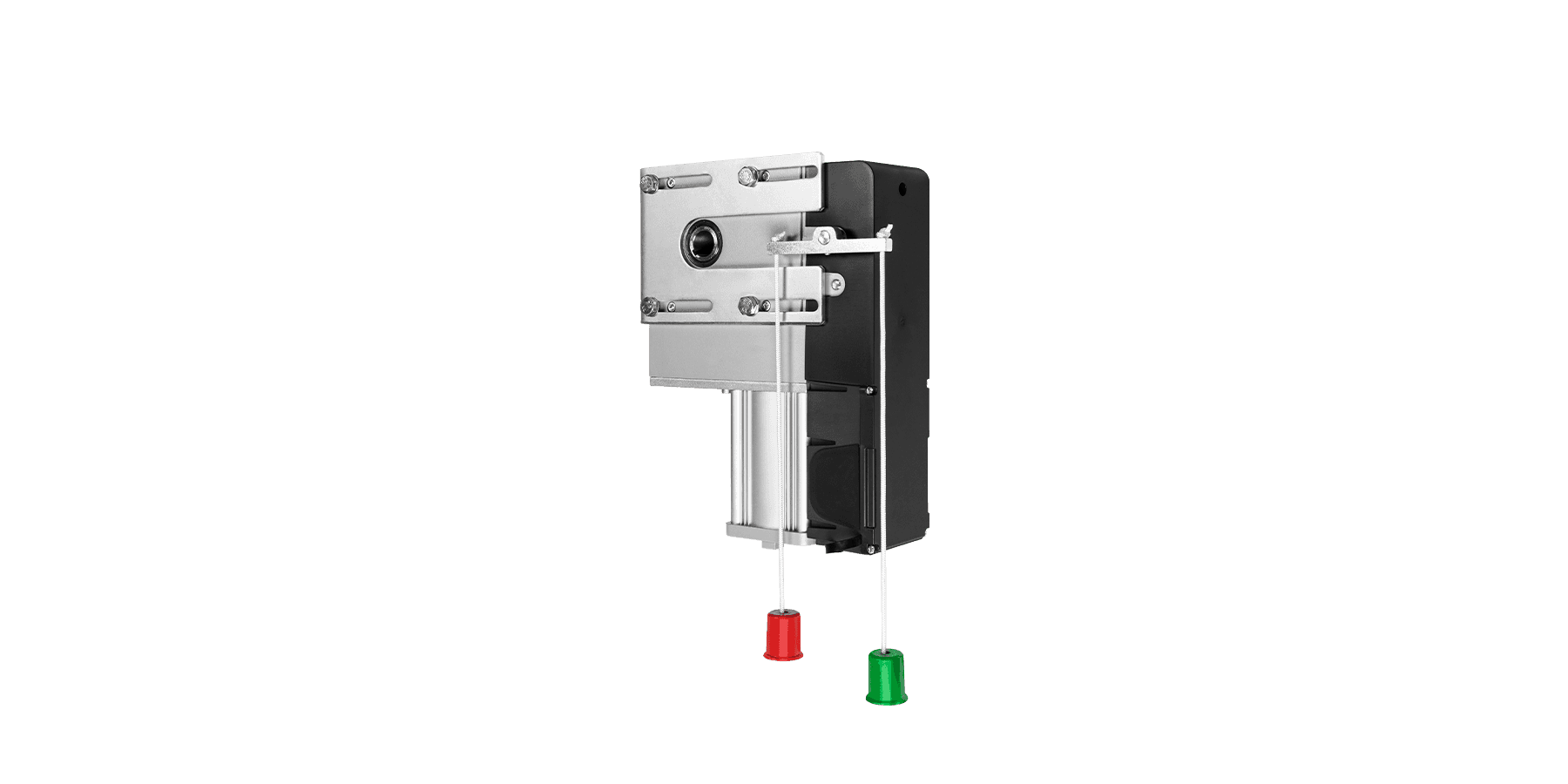

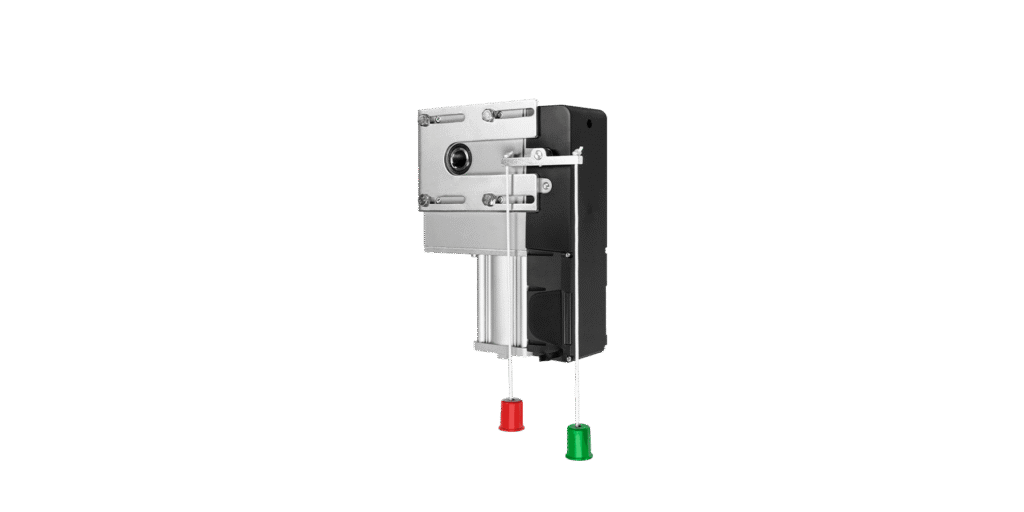

Galerija i video – Beninca VN.ST20 — motor za sekcijska garažna vrata

Beninca VN.ST20 ESW — motor za sekcijska garažna vrata

Video – Beninca VN.ST20 — motor za sekcijska garažna vrata

Najčešća pitanja za Beninca VN.ST20 — motor za sekcijska garažna vrata

Za koja vrata je VN.ST20?

Za industrijska sekcijska i rolo vrata do deklarisanih 40 m².

Koje napajanje koristi?

400 Vac trofazno, 50/60 Hz.

Kolika je maksimalna struja?

1,7 A.

Koliki je maksimalni moment?

Aktuelni web navodi 180 Nm; starije uputstvo 90 Nm.

Kolika je izlazna brzina?

24 o/min.

Koliko izlaznih obrtaja podržava?

Najviše 18.

Koji je otvor vratila?

1″, odnosno 25,4 mm.

Kolika je redukcija krajnjih prekidača?

1/20.

Koliki je radni ciklus?

Aktuelni web navodi 50%, starije uputstvo 40%.

Koliki je stepen zaštite?

IP40.

Koji je temperaturni opseg?

Od −20 °C do +50 °C.

Da li ima ugrađenu centralu?

Ne.

Koje centrale Beninca navodi?

START ili THINKY za odgovarajući trofazni sistem.

Da li ima enkoder?

Ne.

Kako se podešavaju položaji?

Pomoću četiri mikrometarski podesiva krajnja prekidača.

Da li ima ručni lanac?

Ne; ima brzo ručno otključavanje.

Da li je 40 m² dovoljan kriterijum?

Ne. Proveravaju se masa, balans, vratilo, moment, obrtaji i broj ciklusa.

Zašto je konflikt 180/90 Nm važan?

Ukazuje na različite revizije; za konkretan motor obavezno se proveravaju pločica i važeće uputstvo.

Da li video prikazuje tačan model?

Ne. Zvanični video prikazuje VN.MT20 sa ručnim lancem; relevantan je samo kao VN porodična primena.

Ko sme da priključi pogon?

Kvalifikovano lice za trofazne sisteme i automatiku industrijskih vrata.
