Beninca VN.ST20 ESW — motor za sekcijska garažna vrata – opis proizvoda

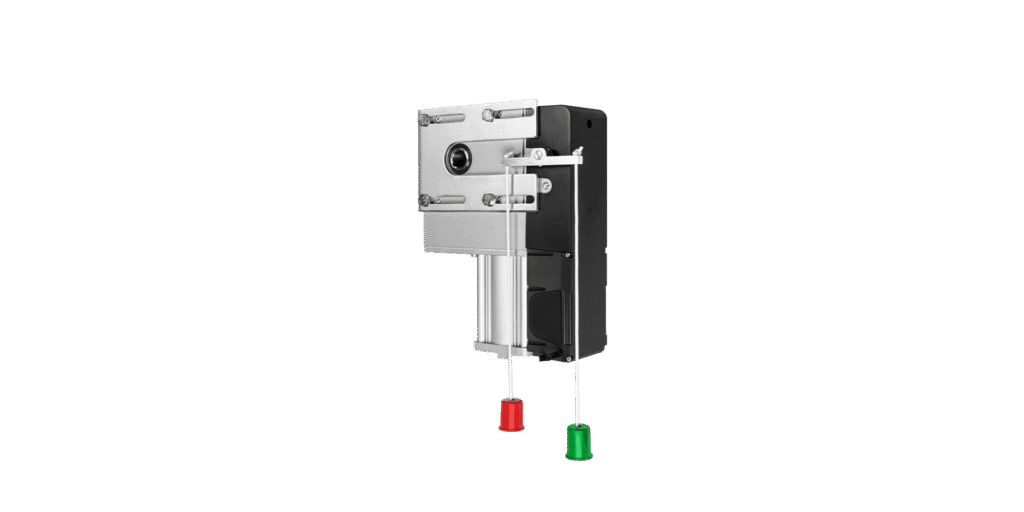

Beninca VN.ST20 ESW — motor za sekcijska garažna vrata

Name: Beninca VN.ST20 ESW — motor za sekcijska garažna vrata
Brand: Beninca
SKU: BENINCA-VN-ST20-ESW

Beninca VN.ST20 ESW — trofazni motor sa apsolutnim enkoderom za sekcijska vrata

Beninca VN.ST20 ESW je ESW (encoder) varijanta VN.ST20 motora, trofazna (400V), opremljena ugrađenim apsolutnim enkoderom koji omogućava podešavanje krajnjih pozicija otvaranja i zatvaranja direktno sa centrale. Brz plug-in konektor olakšava instalaciju.

Ključne karakteristike

Napajanje: 400 Vac trofazno, 50/60 Hz
Maksimalna struja: 1.7A
Obrtni moment: do 180Nm (prema zvaničnom web sajtu; arhivirano uputstvo navodi 90Nm — videti napomenu o konfliktu izvora)
Redukcija krajnjih pozicija: 1/20 (18 izlaznih obrtaja)
Apsolutni enkoder sa autopodešavanjem parametara (uz THINKY centralu)
Brz plug-in konektor za lakšu instalaciju
Stepen zaštite: IP40
Maksimalna preporučena površina vrata: 40m²
Težina: približno 15.2kg

Napomena o obrtnom momentu

Postoji razlika između vrednosti obrtnog momenta na zvaničnom web sajtu (180Nm) i arhiviranom uputstvu (90Nm) — isti obrazac konflikta viđen kod cele VN.M/VN.S/VN.MT/VN.ST porodice motora.

Centrala

VN.ST20 ESW zahteva THINKY centralu — jedinu koja podržava povezivanje na apsolutni enkoder i automatsko podešavanje operativnih parametara.

Primena

Idealan izbor za industrijske instalacije sa trofaznim napajanjem koje zahtevaju maksimalnu preciznost pozicioniranja krajnjih tačaka.

Tehnički podaci

Podatak	Vrednost	Izvor
Namena	Industrijska sekcijska/rolo vrata (trofazna)	Zvanicni web
Napajanje	400	Zvanicni web
Maksimalna apsorbovana struja	1.7	Web + manual
Obrtni moment	180 (web) / 90 (manual)	Web + manual
Maksimalan broj izlaznih obrtaja	18	Zvanicni web
Redukcija krajnjih pozicija	1/20	Zvanicni web
Rezim rada	50% (web) / 40% (manual)	Web + manual
Stepen zastite	IP40	Zvanicni web
Maksimalna povrsina vrata	40	Zvanicni web
Enkoder	Apsolutni	Zvanicni web
Brz plug-in konektor	Da	Zvanicni web

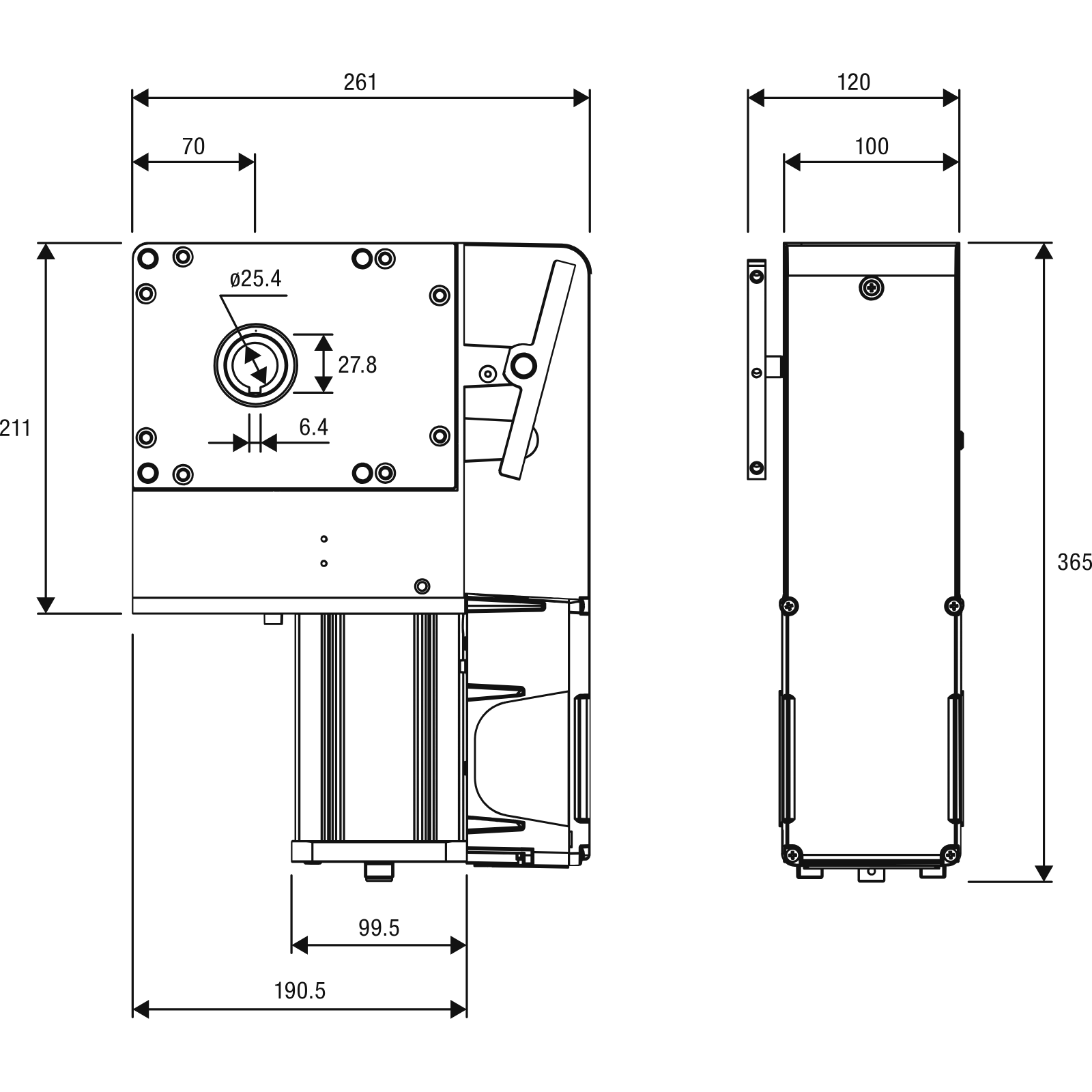

Otvor osovine	25.4	Zvanicni web
Tezina	15.2	Zvanicni web
Broj motora po paleti	32	Zvanicni web

Problemi i rešenja

## Motor se ne pokreće

## Autosetting ne uspeva

## Vrata se ne zaustavljaju na tačnoj poziciji

## Greška enkodera na displeju centrale

## Neusaglašenost obrtnog momenta sa dokumentacijom

Proverite trofazno napajanje 400Vac.
Proverite ispravnost plug-in konektora enkodera.
Proverite da li je THINKY centrala ispravno prepoznala motor (autosetting).
Proverite da je enkoder pravilno povezan preko plug-in konektora.
Proverite verziju firmvera THINKY centrale.
Krajnje pozicije se podešavaju isključivo softverski preko centrale — proverite parametre u meniju THINKY centrale.
Proverite kabl i konektor između motora i centrale.
Postoji razlika između zvaničnog sajta (180Nm) i arhiviranog uputstva (90Nm).

Tehničke specifikacije za Beninca VN.ST20 ESW — motor za sekcijska garažna vrata

Proizvođač	Beninca
Model	VN.ST20 ESW
Vrsta proizvoda	Motori za segmentna vrata

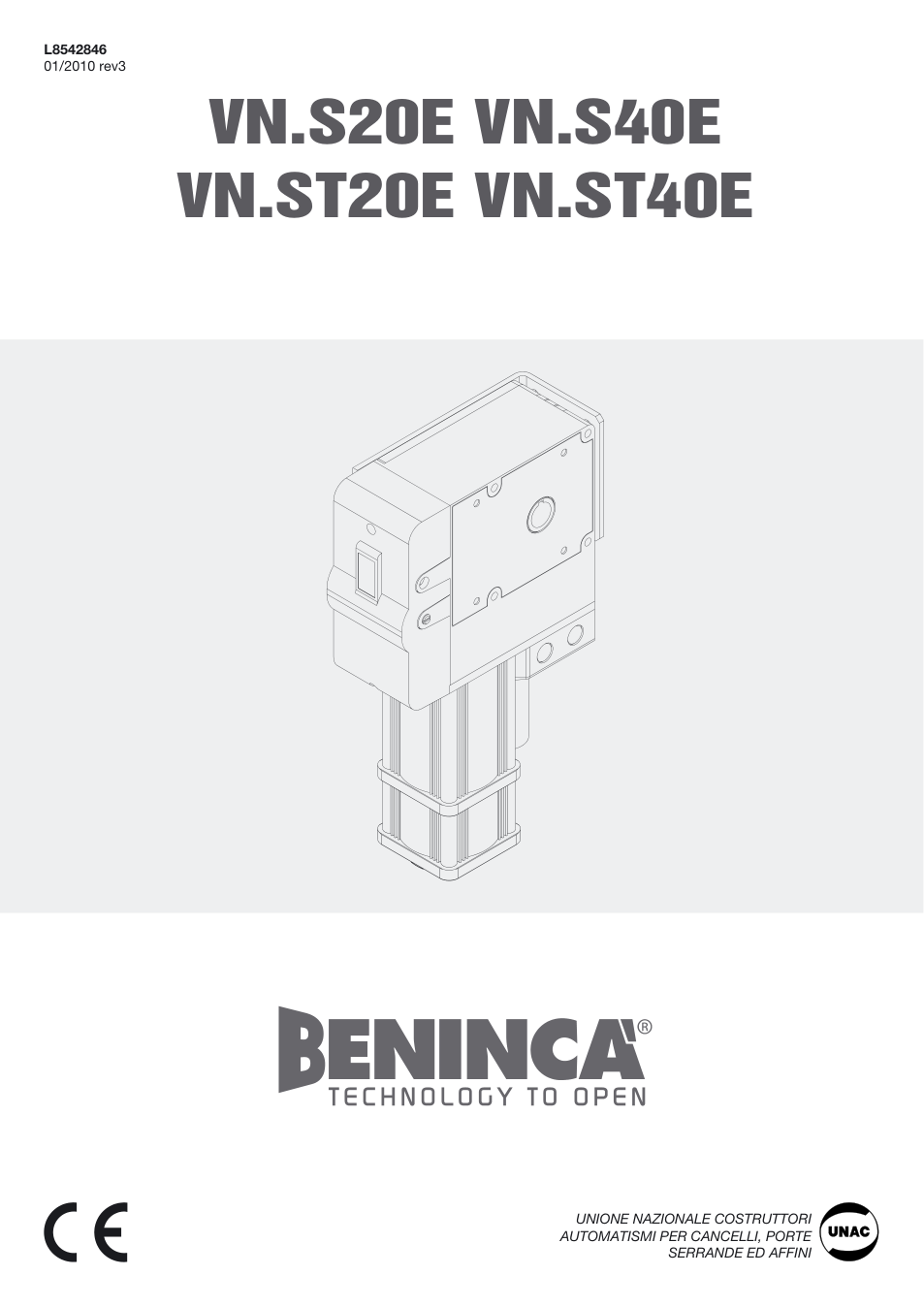

Uputstva i dokumentacija za Beninca VN.ST20 ESW — motor za sekcijska garažna vrata

Galerija i video – Beninca VN.ST20 ESW — motor za sekcijska garažna vrata

Video – Beninca VN.ST20 ESW — motor za sekcijska garažna vrata

Najčešća pitanja za Beninca VN.ST20 ESW — motor za sekcijska garažna vrata

Za koja vrata je VN.ST20 ESW?

Za industrijska sekcijska i rolo vrata do deklarisanih 40 m².

Šta označava ESW?

Apsolutni enkoder i quick plug-in povezivanje sa kompatibilnom centralom.

Koje napajanje koristi?

400 Vac trofazno, 50/60 Hz.

Kolika je maksimalna struja?

1,7 A.

Koliki je maksimalni moment?

Aktuelni web navodi 180 Nm; starije ESW uputstvo 90 Nm.

Kolika je izlazna brzina?

24 o/min.

Koliko izlaznih obrtaja podržava?

Najviše 18.

Koji je otvor vratila?

1″, odnosno 25,4 mm.

Kolika je redukcija?

1/20.

Koliki je radni ciklus?

Aktuelni web navodi 50%, starije uputstvo 40%.

Koliki je stepen zaštite?

IP40.

Da li ima ugrađenu centralu?

Ne.

Koja centrala se preporučuje?

THINKY, koja podržava apsolutni enkoder i trofazni motor.

Kako se podešavaju položaji?

Sa centrale preko apsolutnog enkodera, prema ESW uputstvu.

Da li ima ručni lanac?

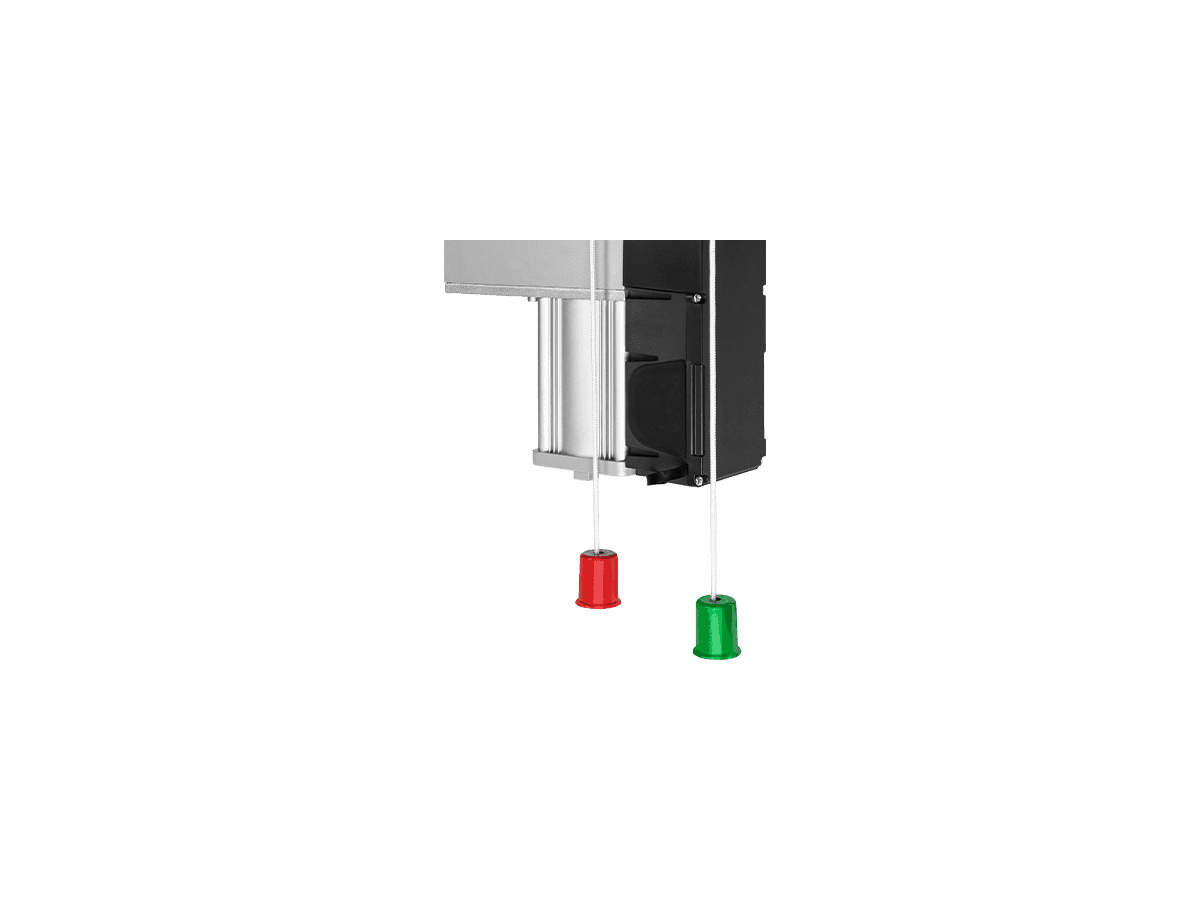

Ne; ima brzo ručno otključavanje.

Da li je radio-prijemnik u motoru?

Ne; funkcija zavisi od centrale.

Da li je 40 m² dovoljan kriterijum?

Ne. Potrebna je provera mehanike, mase, balansa, vratila i ciklusa.

Zašto se moment razlikuje u izvorima?

Aktuelna stranica i starije uputstvo pripadaju različitim revizijama; konkretan primerak se potvrđuje po pločici.

Da li video prikazuje ESW model?

Ne. Prikazuje VN.MT20 bez potvrđene ESW varijante i ne demonstrira enkoder.

Ko sme da programira sistem?

Kvalifikovani instalater za trofazne motore, enkodere i bezbednosne uređaje.
