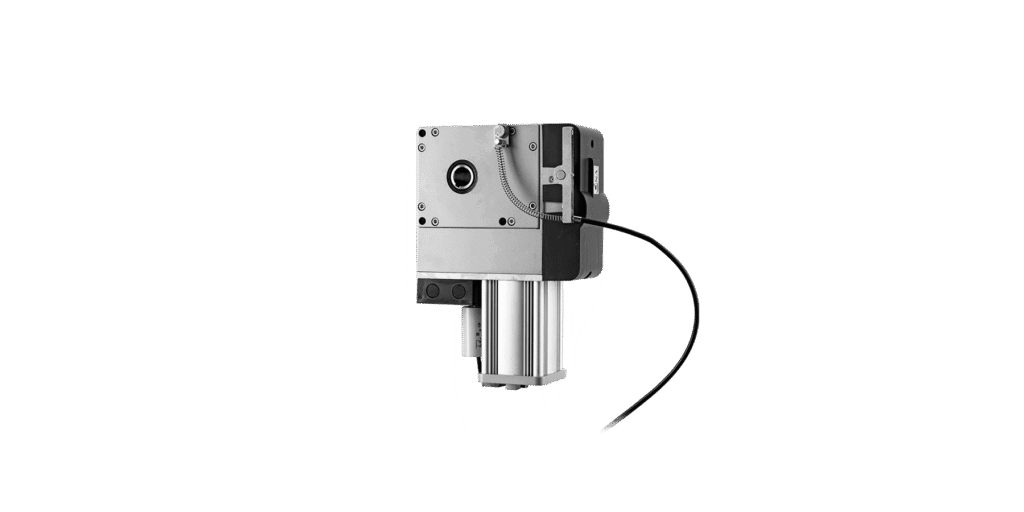

Beninca VN.S40V — motor za industrijska klizna i preklopna vrata sa otkočivanjem sajlom

Beninca VN.S40V je jednofazni (230V) motor namenjen industrijskim kliznim vratima i preklopnim (folding) vratima sa više od dve sekcije. Za razliku od VN.S20/VN.S40 (koji su namenjeni sekcijskim vratima), VN.S40V ima ugrađen mehanizam za ručno otkočivanje putem sajle i ručice, kao i udvostručenu izlaznu brzinu.

Ključne karakteristike

Napajanje: 230 Vac, 50/60 Hz
Maksimalna struja: 1.5A (prema zvaničnom web sajtu; arhivirano uputstvo navodi 3A)
Obrtni moment: do 135Nm (prema zvaničnom web sajtu; arhivirano uputstvo navodi samo 45Nm — velika razlika, videti napomenu)
Izlazna brzina: 48 o/min (dvostruko brže od VN.S20/VN.S40)
Redukcija krajnjih pozicija: 1/40 (38 izlaznih obrtaja)
Režim rada: 40%
Stepen zaštite: IP40
Maksimalna težina vrata: do 800kg
Maksimalna širina vrata: do 9m (prema arhiviranom uputstvu)

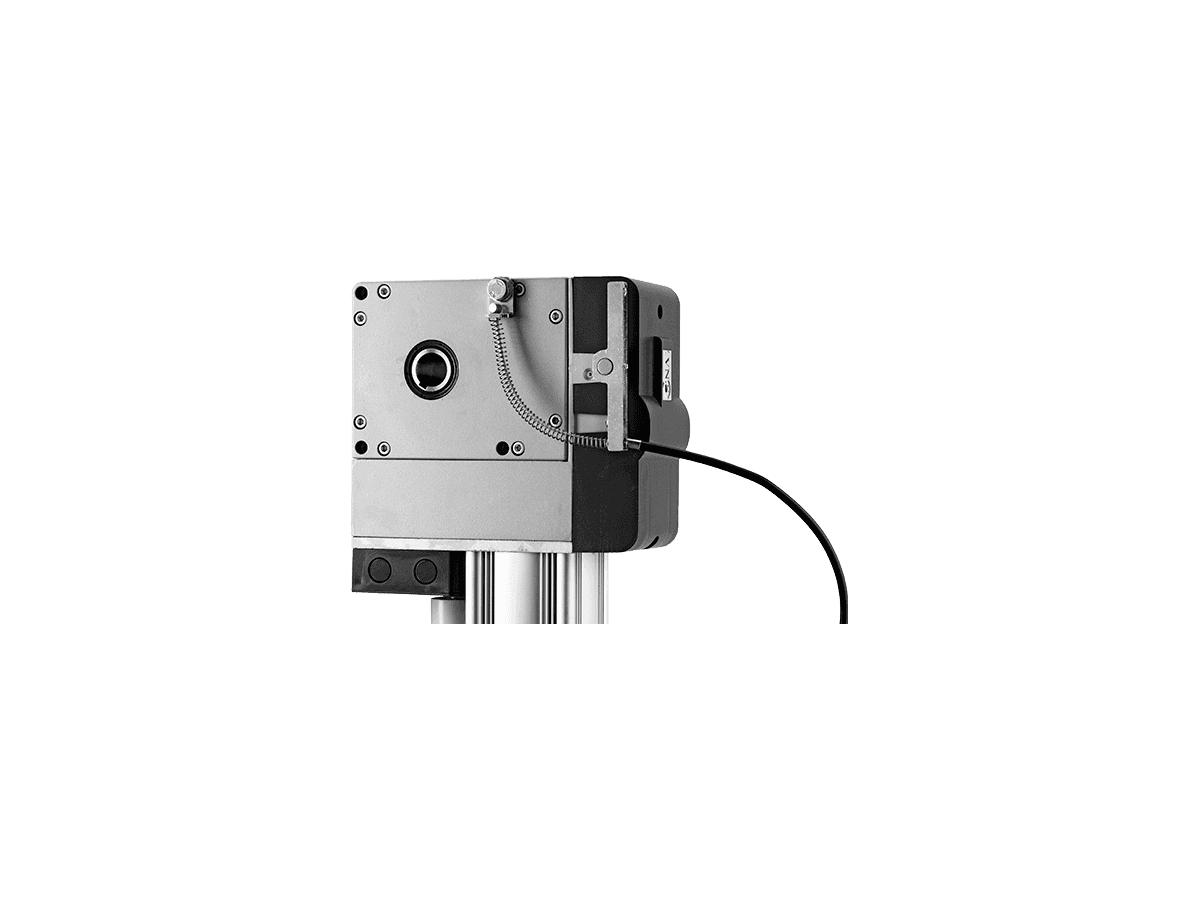

Mehanizam za otkočivanje sajlom i ručicom, sa bezbednosnim mikroprekidačem
Težina motora: približno 15.3kg

VAŽNA NAPOMENA — namena vrata

VN.S40V NIJE namenjen sekcijskim vratima poput VN.S20/VN.S40, uprkos sličnom nazivu. Namenjen je isključivo industrijskim kliznim (sliding) vratima i preklopnim (folding) vratima sa više od dve sekcije.

Napomena o obrtnom momentu i struji

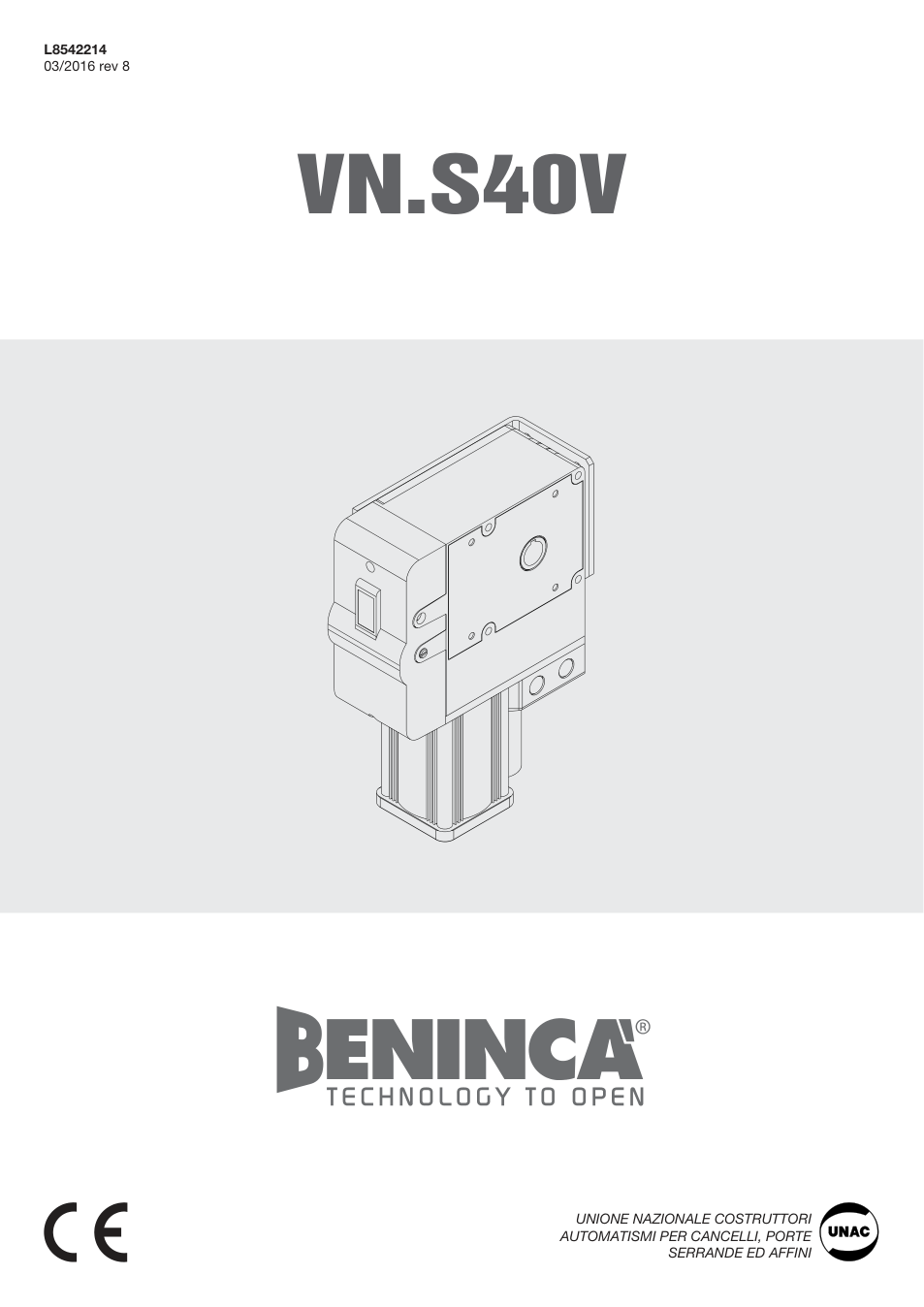

Postoji značajna razlika između vrednosti na zvaničnom web sajtu (135Nm, 1.5A) i arhiviranom uputstvu iz 2016. godine (45Nm, 3A). Ova razlika je znatno veća od tipičnih odstupanja viđenih kod ostalih VN modela, pa se preporučuje obavezna potvrda tačnih vrednosti sa zvaničnim distributerom pre kritičnih instalacija.

Centrala

VN.S40V nema ugrađenu centralu. Preporučuju se CELL.P, START ili THINKY.

Tehnički podaci

Podatak	Vrednost	Izvor
Namena	Industrijska klizna vrata i preklopna vrata (>2 sekcije)	Zvanicni web + manual
Napajanje	230	Web + manual
Maksimalna apsorbovana struja	1.5 (web) / 3 (manual)	Web + manual
Snaga	550	Manual
Obrtni moment	135 (web) / 45 (manual)	Web + manual
Maksimalan broj izlaznih obrtaja	38	Zvanicni web
Izlazna brzina	48	Web + manual
Redukcija krajnjih pozicija	1/40	Zvanicni web
Rezim rada	40	Web + manual
Stepen zastite	IP40	Zvanicni web
Maksimalna tezina vrata	800	Zvanicni web
Maksimalna sirina vrata	9	Manual
Mehanizam otkocivanja	Sajla i rucica	Zvanicni web
Otvor osovine	25.4	Zvanicni web
Enkoder	Ne	Zvanicni web
Tezina	15.3 (web) / 15 (manual)	Web + manual
Broj motora po paleti	32	Zvanicni web

Problemi i rešenja

## Motor se ne pokreće

## Mehanizam otkočivanja sajlom ne radi ispravno

## Vrata se ne zaustavljaju na tačnoj poziciji

## Motor se pregreva

## Neusaglašenost obrtnog momenta i struje sa dokumentacijom

Proverite napajanje 230Vac.
Proverite kondenzator (25µF prema THINKY konfiguraciji navedenoj u uputstvu).
Proverite da li je mehanizam za otkočivanje sajlom vraćen u radni položaj.
Proverite zategnutost i stanje sajle.
Proverite mikroprekidač koji prekida napajanje motora tokom otkočivanja.
Proverite podešenost 4 mikroprekidača (crveni-otvaranje, plavi-prekoračenje otvaranja, žuti-zatvaranje, crni-pomoćni).
Proverite konekcije ka eksternoj centrali.
Proverite da ciklus rada ne prelazi 40%.
Proverite opterećenje vrata u odnosu na maksimalnu deklarisanu težinu (800kg prema web sajtu).
Postoji značajna razlika između zvaničnog sajta (135Nm, 1.5A) i arhiviranog uputstva (45Nm, 3A). Za kritične instalacije obavezno kontaktirati zvaničnog distributera radi potvrde tačnih vrednosti za konkretnu reviziju proizvoda.

Tehničke specifikacije za Beninca VN.S40V — motor za sekcijska garažna vrata

Proizvođač	Beninca
Model	VN.S40V
Vrsta proizvoda	Motori za segmentna vrata

Uputstva i dokumentacija za Beninca VN.S40V — motor za sekcijska garažna vrata

Galerija i video – Beninca VN.S40V — motor za sekcijska garažna vrata

Video – Beninca VN.S40V — motor za sekcijska garažna vrata

Najčešća pitanja za Beninca VN.S40V — motor za sekcijska garažna vrata

Za koja vrata je VN.S40V?

Za industrijska klizna vrata i preklopna vrata sa više od dve sekcije.

Da li je VN.S40V motor za sekcijska vrata?

Ne. Slična oznaka ne menja namenu: to je motor za klizna i višedelna preklopna vrata.

Koje napajanje koristi?

230 Vac, 50/60 Hz.

Koliki je maksimalni moment?

Aktuelni web navodi 135 Nm; uputstvo iz 2016. navodi 45 Nm, pa se konkretna revizija mora proveriti.

Kolika je maksimalna struja?

Aktuelni web navodi 1,5 A, dok starije uputstvo navodi 3 A.

Kolika je izlazna brzina?

48 o/min.

Koliko izlaznih obrtaja podržava?

Najviše 38.

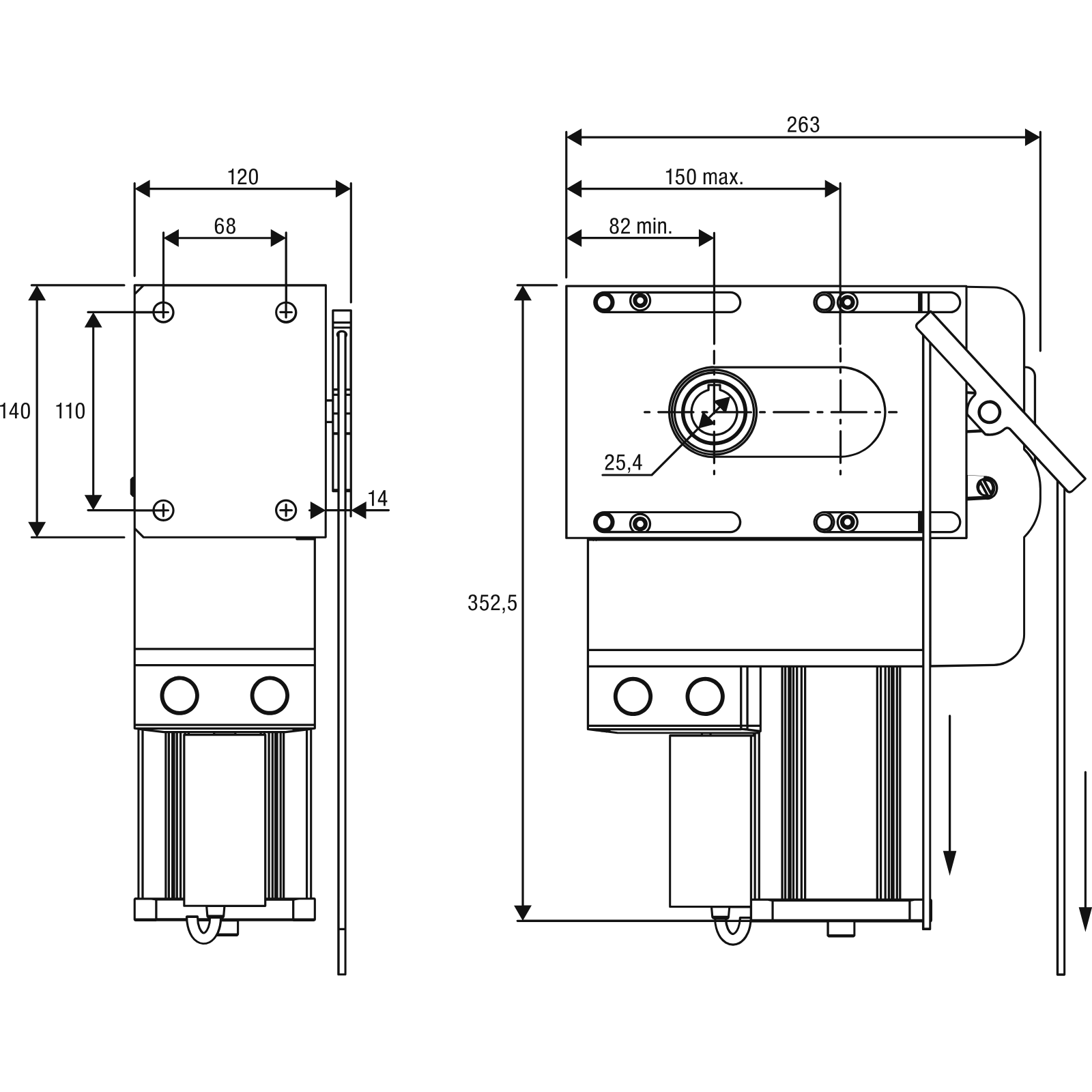

Koji je otvor izlaznog vratila?

1″, odnosno 25,4 mm.

Koliki je radni ciklus?

40%.

Koliki je stepen zaštite?

IP40.

Koji je temperaturni opseg?

Od −20 °C do +50 °C.

Koliku masu vrata Beninca navodi?

Do 800 kg, uz obavezan proračun i proveru mehanike.

Kako se ručno otključava?

Ugrađenim uređajem sa sajlom i ručicom; sigurnosni mikroprekidač prekida napajanje tokom otključavanja.

Da li ima ugrađenu centralu?

Ne.

Koje centrale Beninca navodi?

CELL.P, START i THINKY, uz izbor prema konkretnoj instalaciji.

Da li ima enkoder?

Ne.

Da li je 800 kg jedini kriterijum izbora?

Ne. Proveravaju se geometrija, širina, masa, trenje, prenos, broj ciklusa i bezbednosni rizici.

Šta znači podatak širine do 9 m?

To je podatak iz starijeg uputstva i mora se potvrditi za konkretnu reviziju i konstrukciju vrata.

Da li video-zapisi prikazuju VN.S40V?

Ne. Prikazuju VN.MT40 na sekcijskim vratima, pa su samo ilustracija VN porodice, ne njegove primene.

Šta poslati za ponudu?

Tip i nacrt vrata, dimenzije, masu, fotografije prenosa i vodilica, broj ciklusa i napajanje.
