Beninca VN.S20 UP je bočni motor od 230 V i 130 Nm za industrijska vrata do 35 m², sa integrisanom UP.VN dead-man centralom, 12 Vdc komandama OPEN/CLOSE i LED dijagnostikom ulaza.

Beninca VN.S20 UP — motor sa dead-man centralom – opis proizvoda

Beninca VN.S20 UP – industrijski motor sa integrisanom dead-man centralom

Beninca VN.S20 UP je monofazni bočni pogon od 230 Vac za industrijska sekcijska i rolo vrata, sa integrisanom UP.VN upravljačkom centralom za dead-man upravljanje. Aktuelni Beninca podaci navode 130 Nm, 24 o/min, najviše 18 izlaznih obrtaja i primenu na pravilno izbalansiranim vratima do deklarisanih 35 m².

Tehnički podaci motora

Napajanje motora	230 Vac, 50/60 Hz
Maksimalna apsorbovana struja	3,3 A
Maksimalni obrtni moment	130 Nm
Izlazna brzina	24 o/min
Maksimalni izlazni obrtaji	18
Otvor izlaznog vratila	1″ / 25,4 mm
Odnos redukcije krajnjih prekidača	1/20
Radni ciklus	30%
Stepen zaštite	IP40
Radna temperatura	od −20 °C do +50 °C
Podmazivanje	ulje
Maksimalna deklarisana površina vrata	35 m²
Masa	15,4 kg

Integrisana UP.VN centrala

UP varijanta ima ugrađenu centralu sa niskonaponskim komandama OPEN/CLOSE od 12 Vdc, LED dijagnostikom ulaza i kapacitetom upravljanja motorom do 1500 W. Namenjena je dead-man režimu, u kome ovlašćeni rukovalac održava komandu tokom kretanja. Radio-prijemnik i enkoder nisu integrisani, pa VN.S20 UP ne treba predstavljati kao daljinski automatski sistem bez dodatnog, projektantski potvrđenog rešenja.

Mehanika i ručno otključavanje

Pogon ima četiri mikrometarski podesiva krajnja prekidača, sigurnosni mikroprekidač i brzo ručno otključavanje. Ne poseduje ručni lanac za podizanje vrata. Površina od 35 m² je samo početni kriterijum: masa, balans, vratilo, broj obrtaja, ciklusi, prostor za montažu i položaj komandnog mesta moraju se proveriti na objektu.

Profesionalna ugradnja i bezbednost

Dead-man upravljanje zahteva preglednost zone kretanja i pravilno postavljeno komandno mesto. Dracom proverava vrata i pogonsko vratilo, električno napajanje, krajnje položaje, komande i sigurnosne kontakte, zatim vrši montažu i završno funkcionalno ispitivanje. Neodgovarajuća prerada u impulsni ili daljinski režim bez potrebnih zaštita nije prihvatljiva.

Dokumentacija i izvori

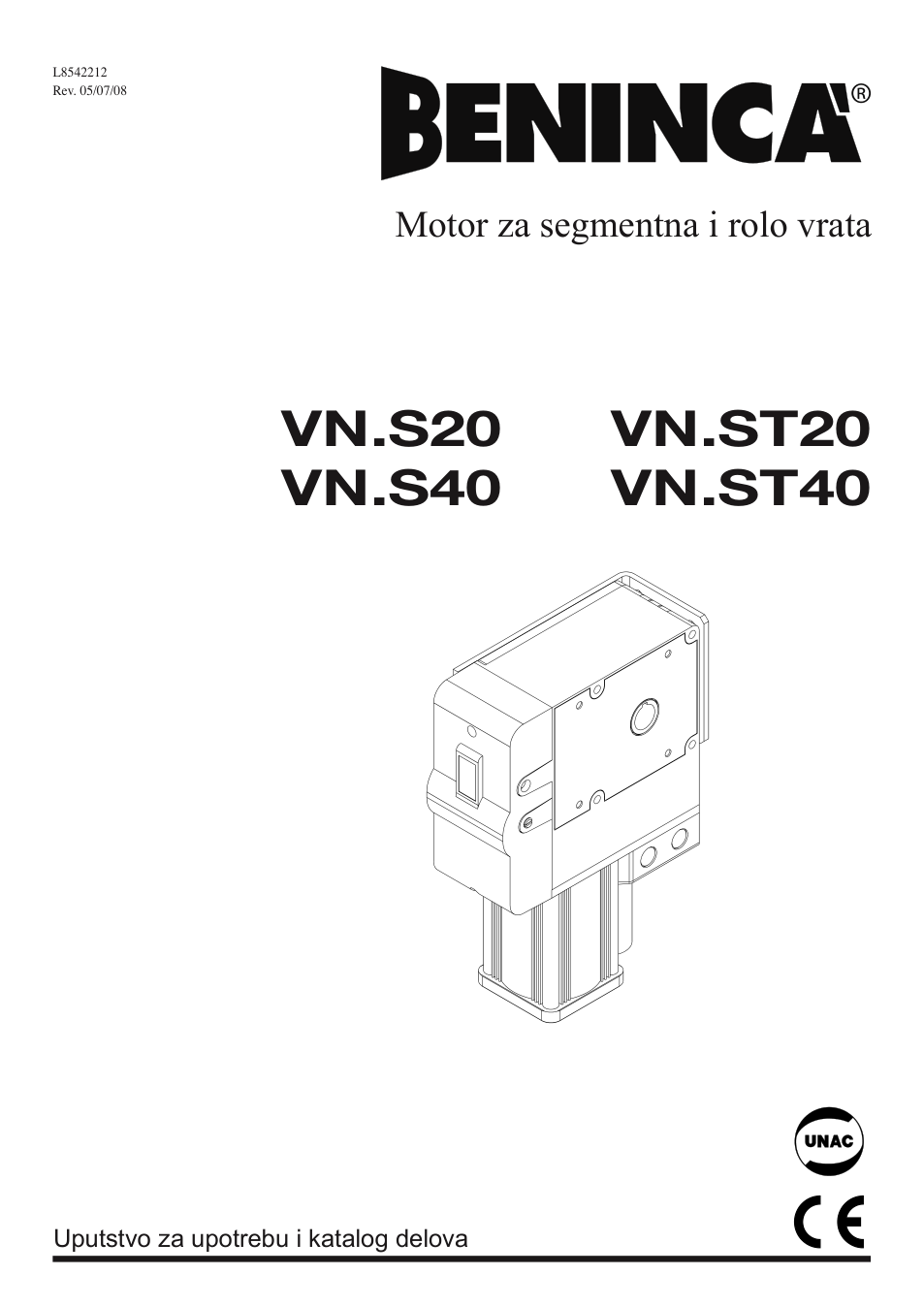

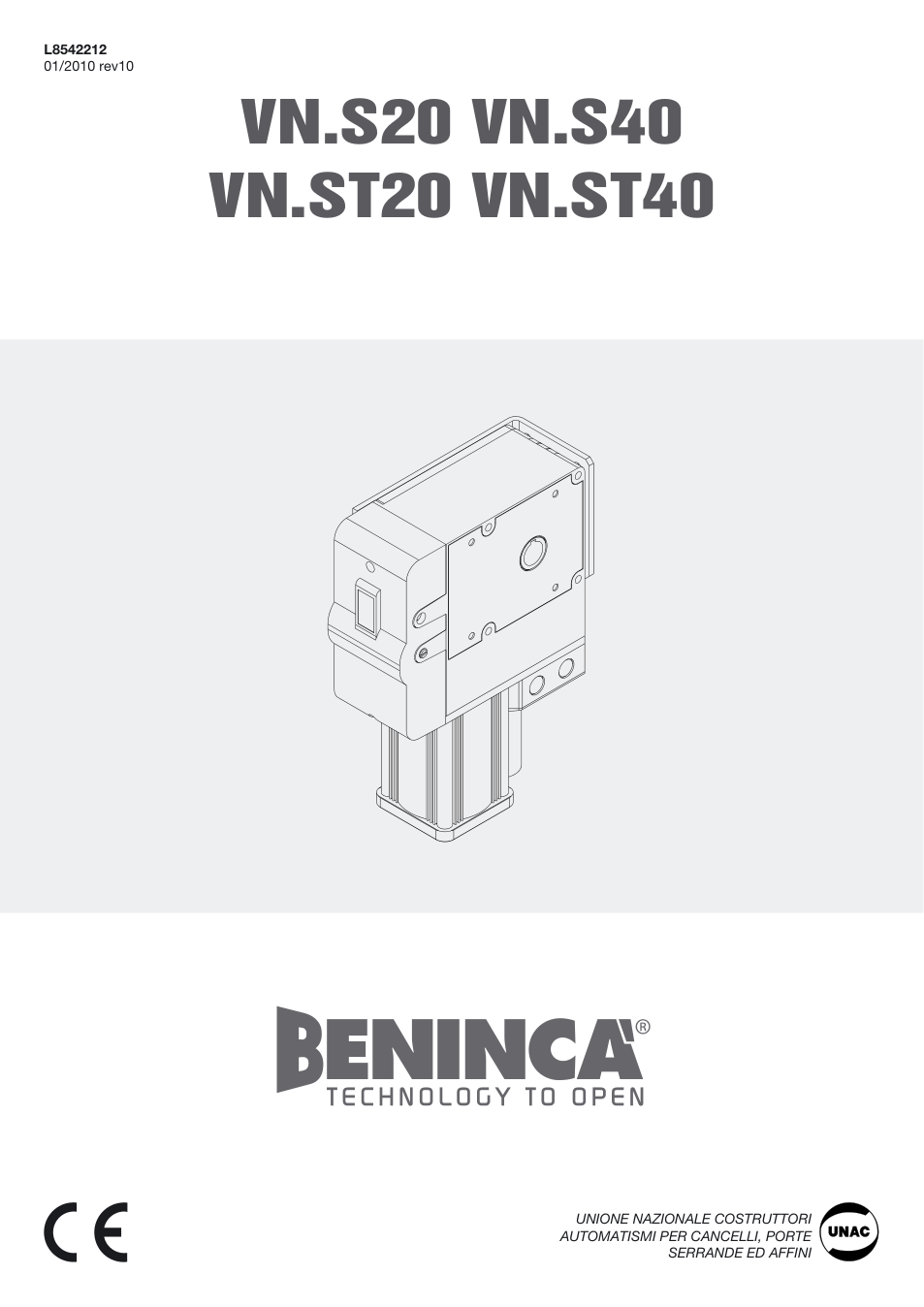

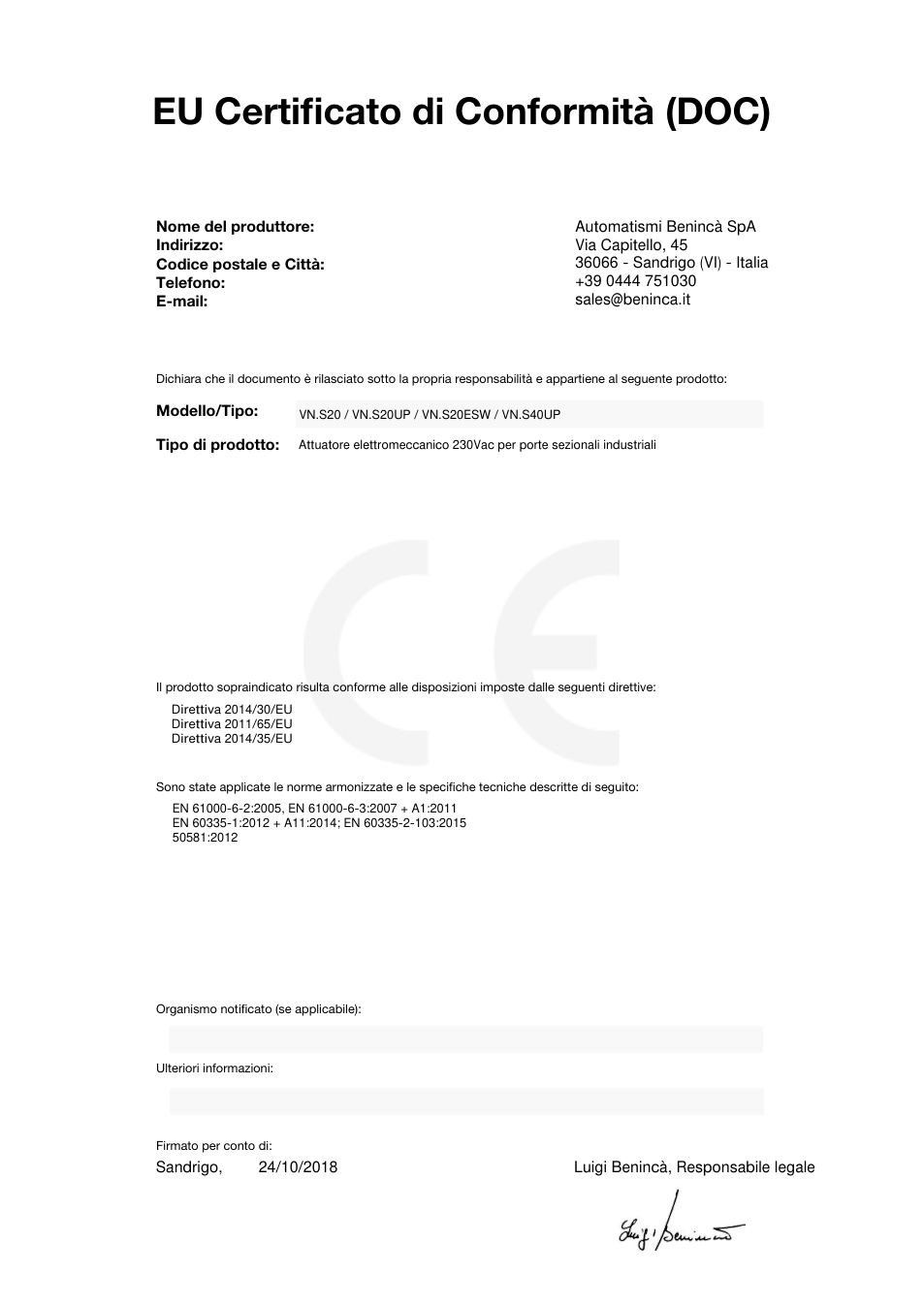

U arhivi su englesko uputstvo porodice, deklaracija za VN.S20 UP, starije srpsko uputstvo i srpski tehnički sažetak. Starije uputstvo navodi 90 Nm, 3,0 A i 40% rada, a aktuelna Beninca stranica 130 Nm, 3,3 A i 30%; javni podaci prate aktuelni izvor. Video-prikazi su iz VN porodice, ali nisu tačan UP model niti dokaz dead-man funkcije.

Tehnički podaci

Podatak	Vrednost	Izvor
Namena	Industrijska sekcijska i rolo vrata	Zvanični web
Napajanje	230	Zvanični web
Maksimalna apsorbovana struja	3,3	Zvanični web
Maksimalni obrtni moment	130	Zvanični web
Izlazna brzina	24	Zvanični web
Maksimalni izlazni obrtaji	18	Zvanični web
Otvor izlaznog vratila	25,4	Zvanični web
Redukcija krajnjih prekidača	1/20	Zvanični web
Radni ciklus	30	Zvanični web
Stepen zaštite	IP40	Zvanični web
Radna temperatura	−20 do +50	Zvanični web
Maksimalna površina vrata	35	Zvanični web
Ugrađena centrala	UP.VN dead-man	Zvanični web
Komandni napon	12	Zvanični web
Komande	OPEN/CLOSE	Zvanični web
LED dijagnostika ulaza	Da	Zvanični web
Kapacitet upravljanja motorom	1500	Zvanični web
Ugrađen radio-prijemnik	Ne	Zvanični web
Enkoder	Ne	Zvanični web
Masa	15,4	Zvanični web

Problemi i rešenja

## Motor ne reaguje na OPEN/CLOSE komandu

## Motor radi samo dok je taster pritisnut

To je očekivano ponašanje dead-man upravljanja. Ne prepravljati ga u impulsni režim bez kompatibilne centrale, potrebnih zaštitnih uređaja i procene kompletnog sistema.

## Vrata se kreću u pogrešnom smeru

## Vrata ne staju na pravom mestu

## Motor se pregreva

## LED pokazuje ulaz, ali motor ne radi

## Kada odmah pozvati servis

Kod nekontrolisanog kretanja, zalepljenog tastera, neispravnog STOP-a, mirisa paljevine, prodora vode ili ponovljenog izbacivanja zaštite isključiti sistem i pozvati Dracom servis.

Kvalifikovano lice proverava 230 Vac napajanje motora i 12 Vdc komandni krug.
Očitati LED indikaciju ulaza na UP.VN i proveriti STOP/sigurnosne kontakte.
Proveriti komandni taster, kabl i da li se komanda održava tokom dead-man kretanja.
Proveriti da je ručno otključavanje vraćeno u radni položaj.
Isključiti sistem iz upotrebe.
Instalater proverava vezu motora i OPEN/CLOSE komande prema šemi.
Posle korekcije ponovo proveriti krajnje prekidače i bezbedan smer.
Isključiti napajanje pre pristupa krajnjim prekidačima.
Proveriti mikrometarsko podešavanje, smer i sigurnosne kontakte.
Testirati oba položaja bez prisustva ljudi i prepreka u zoni kretanja.
Proveriti stvarni broj ciklusa u odnosu na 30% rada.
Proveriti balans, trenje, masu i prenos vrata.
Termičku zaštitu ne premošćavati.
Proveriti napajanje motornog izlaza i zaštitu.
Proveriti da li je opterećenje u okviru kapaciteta centrale.
Dalje merenje izvodi serviser prema važećoj šemi.

Tehničke specifikacije za Beninca VN.S20 UP — motor sa dead-man centralom

Proizvođač	Beninca
Model	VN.S20 UP
Vrsta proizvoda	Motori za segmentna vrata

Uputstva i dokumentacija za Beninca VN.S20 UP — motor sa dead-man centralom

Galerija i video – Beninca VN.S20 UP — motor sa dead-man centralom

Video – Beninca VN.S20 UP — motor sa dead-man centralom

Najčešća pitanja za Beninca VN.S20 UP — motor sa dead-man centralom

Za koja vrata je VN.S20 UP?

Za pravilno izbalansirana industrijska sekcijska i rolo vrata do deklarisanih 35 m².

Šta znači oznaka UP?

Motor ima integrisanu UP.VN centralu za dead-man upravljanje.

Šta je dead-man upravljanje?

Rukovalac održava komandu tokom kretanja vrata; način rada i komandno mesto moraju biti bezbedno projektovani.

Koje napajanje koristi motor?

230 Vac, 50/60 Hz.

Koliki je maksimalni moment?

Aktuelni Beninca podatak je 130 Nm.

Kolika je izlazna brzina?

24 o/min.

Koliko izlaznih obrtaja podržava?

Najviše 18.

Koji je otvor izlaznog vratila?

1″, odnosno 25,4 mm.

Koliki je radni ciklus?

30%.

Koliki je stepen zaštite?

IP40.

Koji je temperaturni opseg?

Od −20 °C do +50 °C.

Koje komande podržava UP.VN?

Niskonaponske OPEN/CLOSE komande od 12 Vdc.

Da li centrala ima dijagnostiku?

Da, LED indikaciju stanja ulaza.

Koliku snagu motora podržava UP.VN?

Proizvođač navodi kapacitet upravljanja motorom do 1500 W.

Da li je radio-prijemnik ugrađen?

Ne.

Da li motor ima enkoder?

Ne.

Da li ima ručni lanac?

Ne; koristi brzo ručno otključavanje.

Da li se može jednostavno pretvoriti u daljinsko automatsko zatvaranje?

Ne bez projektantske provere centrale, zaštitnih uređaja i usklađenosti kompletnog sistema.

Da li je 35 m² dovoljno za izbor?

Ne. Obavezno se proveravaju masa, balans, vratilo, moment, broj obrtaja i ciklusi.

Zašto starije uputstvo navodi druge vrednosti?

Starije uputstvo navodi 90 Nm, 3,0 A i 40%, dok aktuelni web navodi 130 Nm, 3,3 A i 30%; javni sadržaj prati aktuelni izvor.

Da li video-zapisi prikazuju VN.S20 UP?

Ne. Prikazuju druge VN modele i služe samo kao ilustracija porodice.

Šta poslati za ponudu?

Dimenzije, masu i fotografije vrata i vratila, broj ciklusa, napajanje i opis željenog komandnog mesta.
