Beninca VN.S20 – bočni motor za industrijska sekcijska i rolo vrata do 35 m²

Beninca VN.S20 je monofazni bočni pogon od 230 Vac za pravilno izbalansirana industrijska sekcijska i rolo vrata. Aktuelni Beninca podaci navode moment od 130 Nm, izlaznu brzinu 24 o/min i primenu na vratima površine do 35 m². Pogon nema ugrađenu upravljačku centralu ni radio-prijemnik, pa se sistem projektuje sa odgovarajućom spoljnom centralom i obaveznim bezbednosnim uređajima.

Tehnički podaci

Napajanje motora	230 Vac, 50/60 Hz
Maksimalna apsorbovana struja	3,3 A
Maksimalni obrtni moment	130 Nm
Izlazna brzina	24 o/min
Maksimalni izlazni obrtaji	18

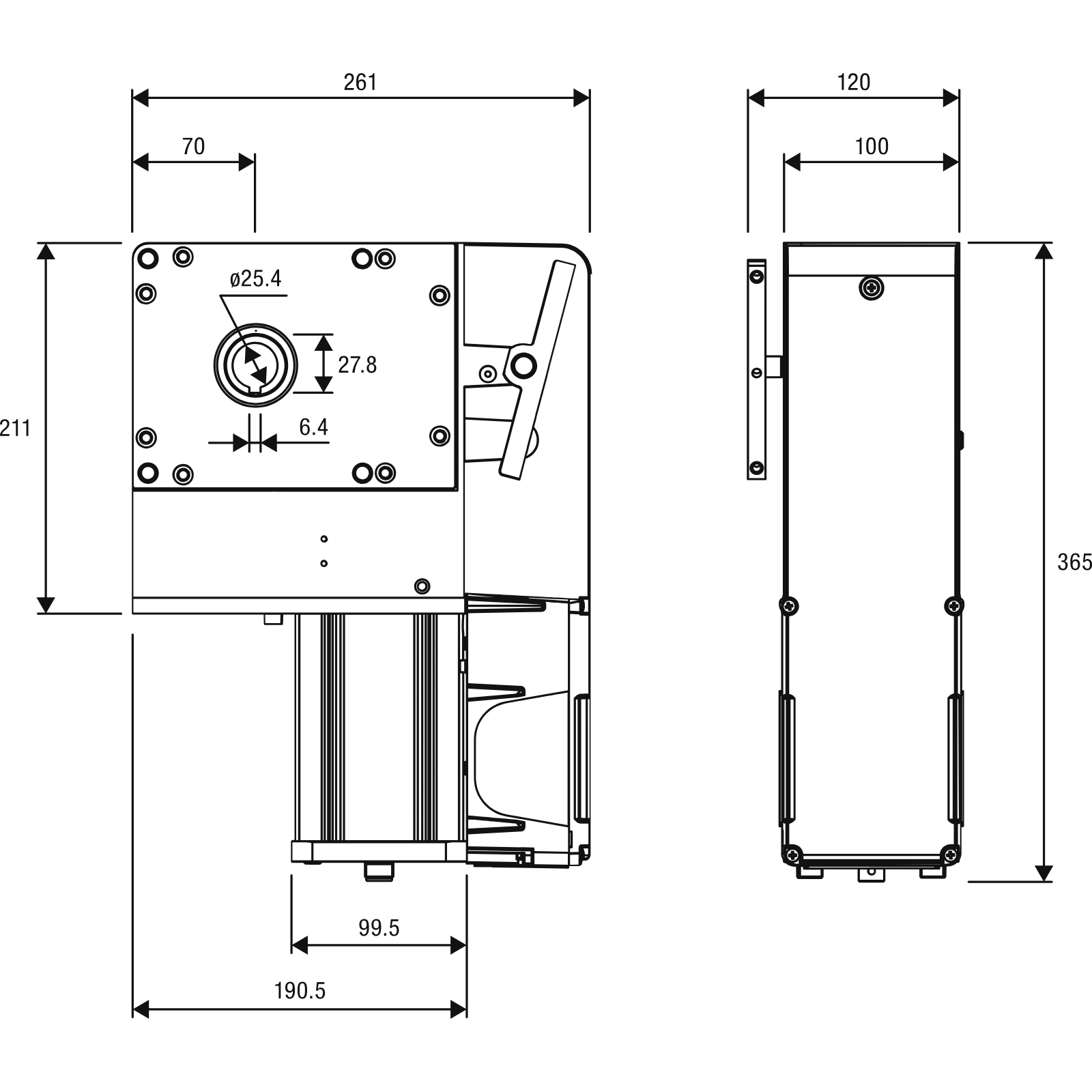

Otvor izlaznog vratila	1″ / 25,4 mm
Odnos redukcije krajnjih prekidača	1/20
Radni ciklus	30%
Stepen zaštite	IP40
Radna temperatura	od −20 °C do +50 °C
Podmazivanje	ulje
Maksimalna deklarisana površina vrata	35 m²
Masa	15,1 kg

Upravljanje i bezbednost

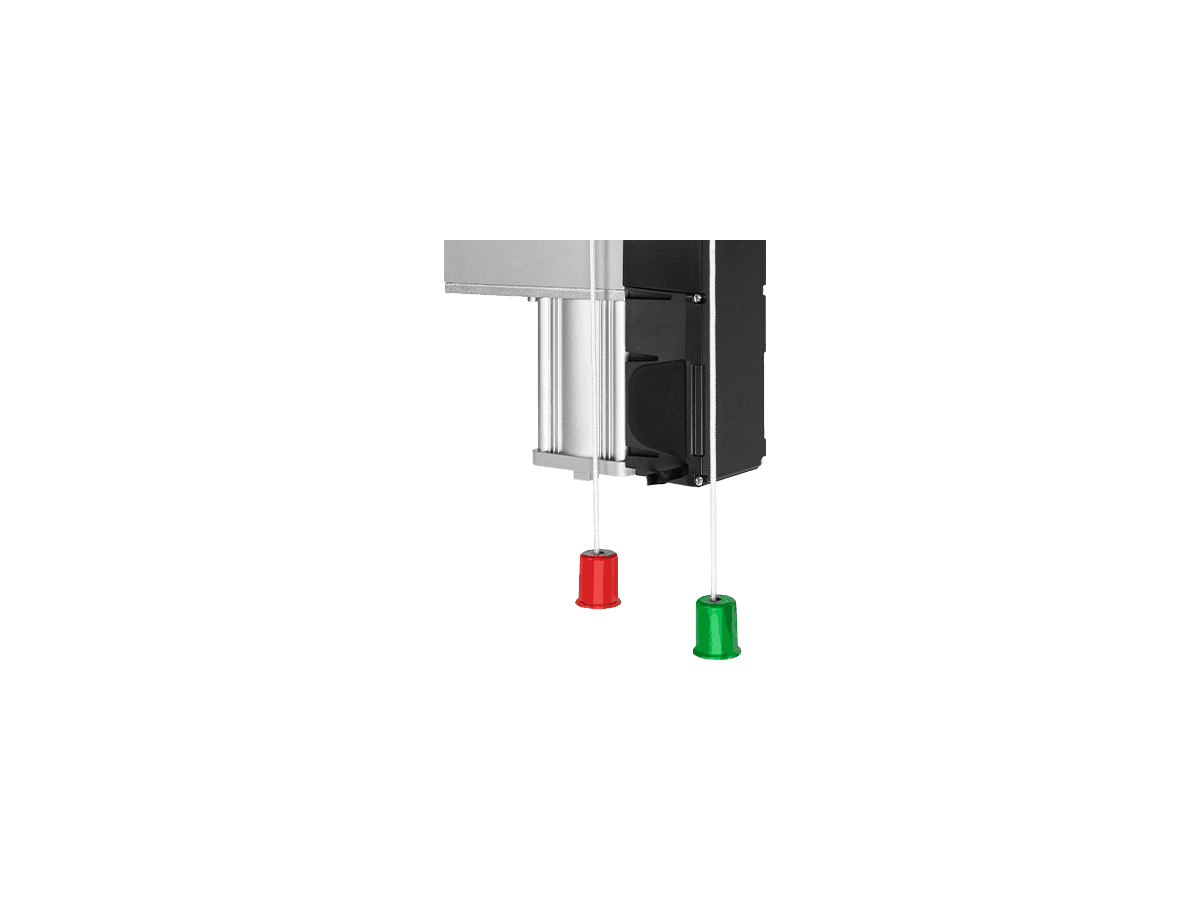

VN.S20 ima četiri mikrometarski podesiva krajnja prekidača, sigurnosni mikroprekidač i brzo ručno otključavanje. Ručno otključavanje ove varijante nije isto što i ručni lanac za podizanje vrata. Beninca kao moguće upravljačke centrale navodi CELL.P, START i THINKY; konačan izbor zavisi od načina upravljanja, zaštitne ivice, fotoćelija, signalizacije i zahtevanog režima rada.

Provera pre izbora

Površina do 35 m² nije jedini kriterijum. Pre ponude treba proveriti masu i balans krila, prečnik i položaj vratila, potreban broj obrtaja, prostor za bočnu montažu, broj ciklusa na sat, napajanje i mogućnost bezbednog ručnog otključavanja. Za lančani prenos dostupni su dodatni odnosi 1:1 i 1:1,8, ali se njihov izbor proračunava prema konkretnim vratima.

Dracom projektovanje, montaža i servis

Dracom vrši pregled vrata i pogonskog vratila, izbor centrale i bezbednosne opreme, montažu, podešavanje krajnjih položaja i završno funkcionalno ispitivanje. Za preciznu ponudu pošaljite dimenzije i fotografije vrata i vratila, procenjenu masu, učestalost korišćenja i podatak o postojećem napajanju.

Dokumentacija i video-prikazi

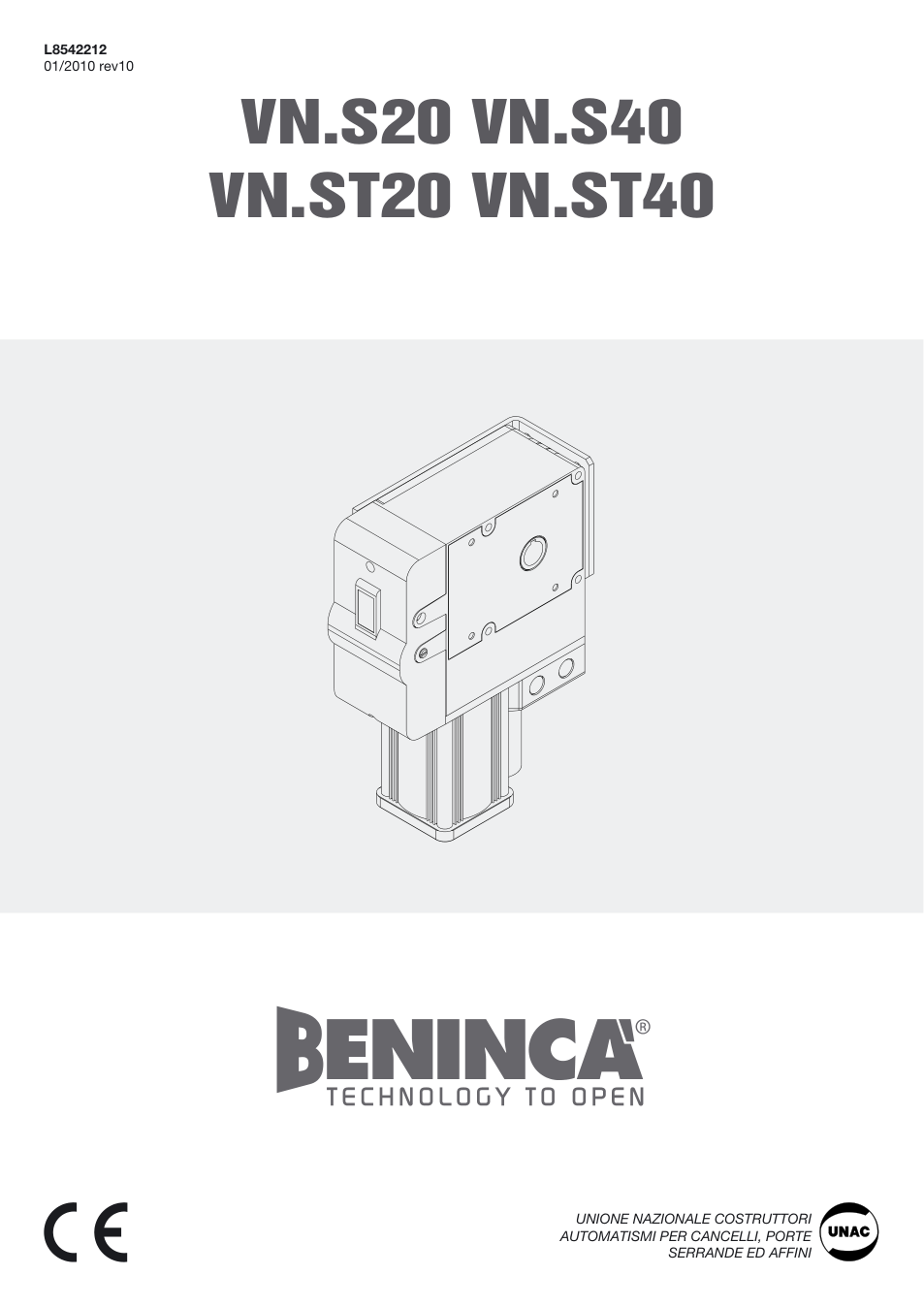

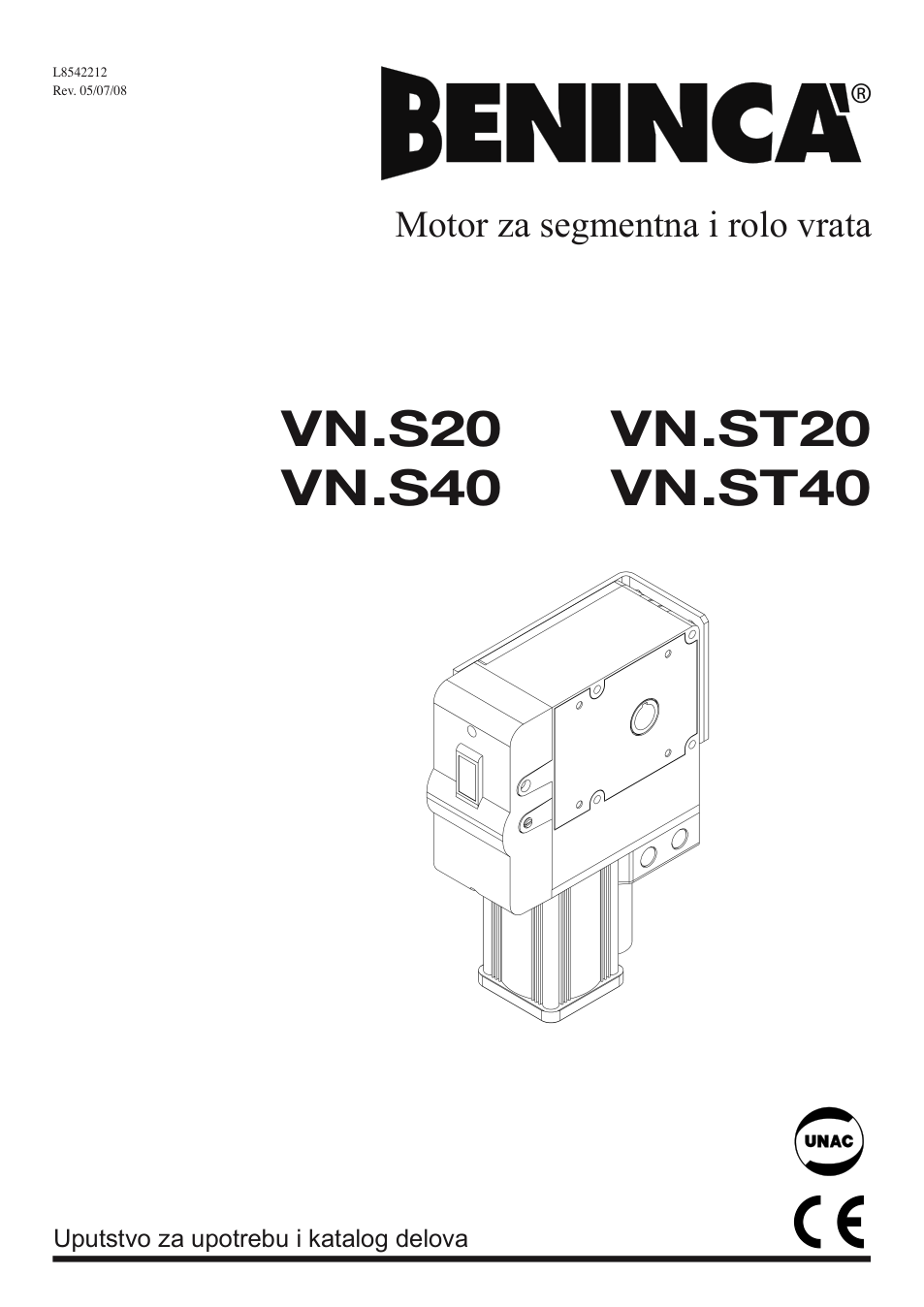

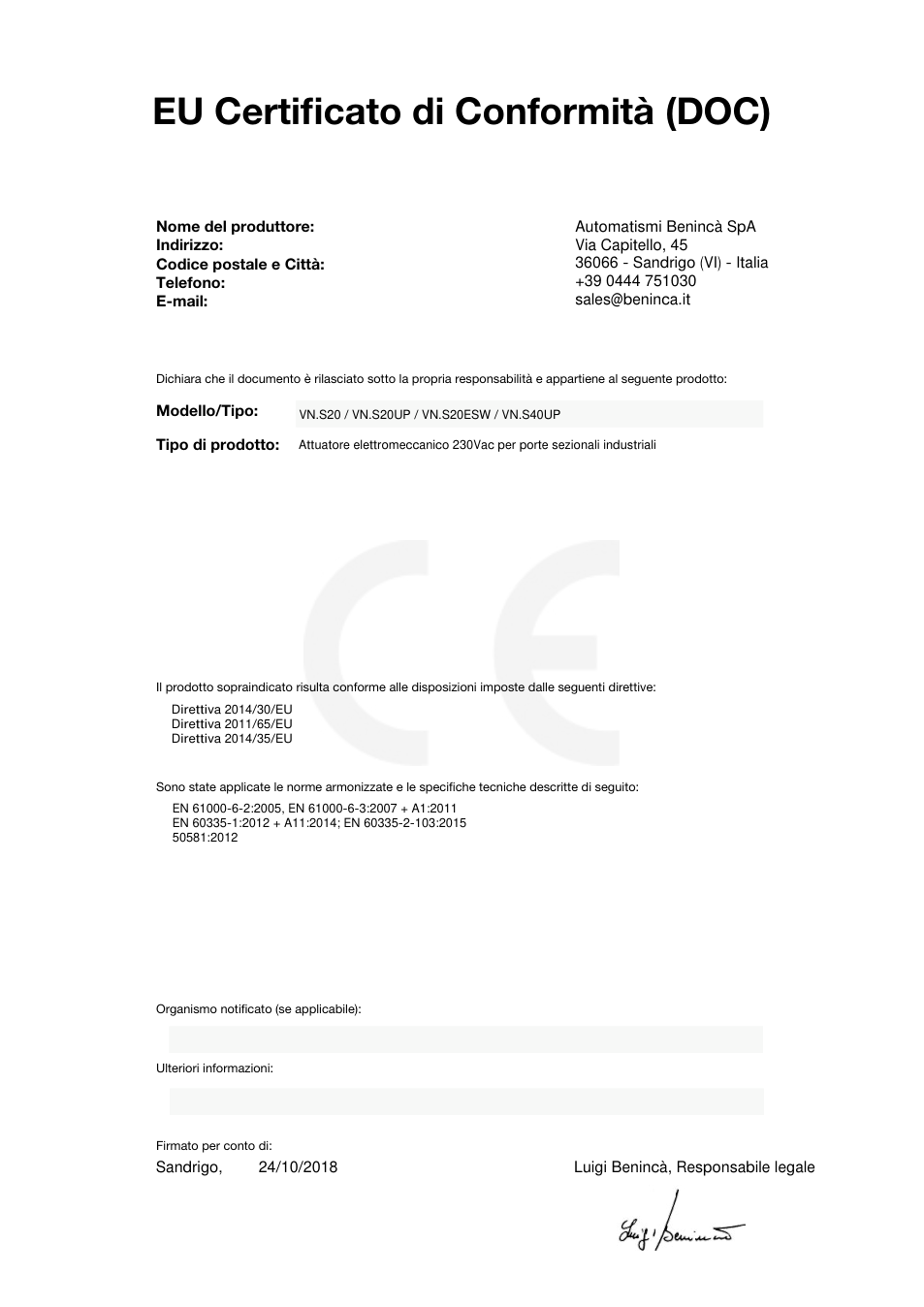

U arhivi su zvanično englesko uputstvo i deklaracije, kao i starije uputstvo na srpskom jeziku. Starije uputstvo navodi 90 Nm, 3,0 A i 40% rada, dok aktuelna zvanična stranica navodi 130 Nm, 3,3 A i 30%; za prodajne podatke korišćena je aktuelna stranica, a konflikt je sačuvan u bazi znanja. Dostupna dva video-prikaza pokazuju primenu VN porodice na industrijskim vratima, ali koriste VN.MT20 i VN.MT40, ne tačan VN.S20 model.

Tehnički podaci

Podatak	Vrednost	Izvor
Namena	Industrijska sekcijska i rolo vrata	Zvanični web
Napajanje	230	Zvanični web
Maksimalna apsorbovana struja	3,3	Zvanični web
Maksimalni obrtni moment	130	Zvanični web
Izlazna brzina	24	Zvanični web
Maksimalni izlazni obrtaji	18	Zvanični web
Otvor izlaznog vratila	25,4	Zvanični web
Redukcija krajnjih prekidača	1/20	Zvanični web
Radni ciklus	30	Zvanični web
Stepen zaštite	IP40	Zvanični web
Radna temperatura	−20 do +50	Zvanični web
Podmazivanje	Ulje	Zvanični web
Maksimalna površina vrata	35	Zvanični web
Masa	15,1	Zvanični web
Ugrađena centrala	Ne	Zvanični web
Ugrađen radio-prijemnik	Ne	Zvanični web
Enkoder	Ne	Zvanični web
Ručno upravljanje	Brzo ručno otključavanje	Zvanični web

Problemi i rešenja

## Motor se ne pokreće

## Motor radi, ali se vrata ne pomeraju pravilno

## Vrata prelaze krajnji položaj ili staju prerano

## Motor se pregreva ili često termički isključuje

## Ručno otključavanje ne radi

## Kada odmah pozvati servis

Kod mirisa paljevine, oštećenog kabla, prodora vode, nepredvidivog kretanja, neispravnih sigurnosnih uređaja ili ponovljenog izbacivanja zaštite sistem isključiti i pozvati Dracom servis.

Kvalifikovano lice proverava prisustvo 230 Vac napajanja, osigurače i STOP/sigurnosni ulaz centrale.
Proveravaju se fotoćelije, zaštitna ivica i svi serijski bezbednosni kontakti.
Proverava se da li je ručno otključavanje potpuno vraćeno u radni položaj.
Ako centrala daje komandu, a motor ne reaguje, prekida se rad i meri se motor/kondenzator prema šemi i uputstvu.
Zaustaviti sistem i proveriti spoj pogona sa vratilom i eventualni lančani prenos.
Proveriti da vrata nisu mehanički blokirana i da su opruge pravilno izbalansirane.
Ne povećavati silu da bi se prikrio mehanički kvar vrata.
Isključiti napajanje pre pristupa krajnjim prekidačima.
Proveriti podešavanje četiri mikrometarska krajnja prekidača i smer kretanja.
Posle intervencije testirati oba krajnja položaja u kontrolisanim uslovima.
Proveriti da stvarni ciklusi ne prelaze deklarisani radni ciklus od 30%.
Proveriti balans, trenje, masu vrata i pravilnost prenosa.
Ostaviti motor da se ohladi i otkloniti uzrok; termičku zaštitu ne premošćavati.
Rasteretiti vrata i postupati isključivo prema uputstvu.
Ne koristiti prekomernu silu; proveriti sajlu/mehanizam i sigurnosni mikroprekidač.
Pre ponovnog automatskog rada potvrditi da je pogon potpuno uključen.

Tehničke specifikacije za Beninca VN.S20 — motor za industrijska vrata do 35 m²

Proizvođač	Beninca
Model	VN.S20
Vrsta proizvoda	Motori za segmentna vrata

Uputstva i dokumentacija za Beninca VN.S20 — motor za industrijska vrata do 35 m²

Galerija i video – Beninca VN.S20 — motor za industrijska vrata do 35 m²

Video – Beninca VN.S20 — motor za industrijska vrata do 35 m²

Najčešća pitanja za Beninca VN.S20 — motor za industrijska vrata do 35 m²

Za koja vrata je namenjen Beninca VN.S20?

Za pravilno izbalansirana industrijska sekcijska i rolo vrata; Beninca navodi površinu do 35 m².

Koje napajanje koristi VN.S20?

Motor radi na 230 Vac, 50/60 Hz.

Koliki je maksimalni obrtni moment?

Aktuelna zvanična Beninca stranica navodi 130 Nm.

Kolika je izlazna brzina?

24 obrtaja u minuti.

Koliko izlaznih obrtaja podržava?

Najviše 18.

Koji je prečnik otvora izlaznog vratila?

1 inč, odnosno 25,4 mm.

Koliki je radni ciklus?

Aktuelni zvanični podatak je 30%.

Koliki je stepen zaštite?

IP40, zbog čega uslovi ugradnje moraju biti primereni zatvorenom tehničkom prostoru.

Koji je temperaturni opseg rada?

Od −20 °C do +50 °C.

Da li VN.S20 ima ugrađenu centralu?

Ne, potrebna je odgovarajuća spoljna upravljačka centrala.

Koje centrale Beninca navodi kao moguće?

CELL.P, START i THINKY; izbor zavisi od funkcija i bezbednosne opreme sistema.

Da li VN.S20 ima ugrađen radio-prijemnik?

Ne.

Da li motor ima enkoder?

Ne, standardna S20 varijanta koristi mehaničke krajnje prekidače.

Kako se podešavaju krajnji položaji?

Pomoću četiri mikrometarski podesiva krajnja prekidača, isključivo prema uputstvu.

Da li ima ručni lanac za podizanje vrata?

Ne; VN.S20 ima brzo ručno otključavanje. To nije isto što i lančano ručno podizanje.

Da li je podatak 35 m² dovoljan za izbor motora?

Ne. Moraju se proveriti masa, balans, vratilo, potreban moment, broj obrtaja i intenzitet korišćenja.

Zašto se tehnički podaci razlikuju u starijem uputstvu?

Starije uputstvo navodi 90 Nm, 3,0 A i 40%, a aktuelna Beninca stranica 130 Nm, 3,3 A i 30%; aktuelna stranica je korišćena za prodajne podatke.

Da li su video-zapisi baš za VN.S20?

Ne. Prikazuju primene iste VN porodice sa VN.MT20 i VN.MT40 i služe samo kao ilustracija tipa montaže.

Ko sme da montira i priključi pogon?

Kvalifikovani instalater koji proverava mehaniku vrata, električno napajanje, zaštitne uređaje i usklađenost kompletnog sistema.

Šta je potrebno poslati za ponudu?

Dimenzije i fotografije vrata i vratila, masu ili podatke proizvođača vrata, broj ciklusa i raspoloživo napajanje.
